纤维素废水缠绕管换热器：高效传热与抗污的工业利器

引言

纤维素作为地球上可再生有机资源，广泛应用于造纸、纺织、食品等行业。然而，其生产过程中产生的高浓度有机废水（COD可达数万至数十万mg/L）具有高黏度、易结垢、成分复杂等特性，给废水处理带来巨大挑战。缠绕管换热器凭借的螺旋缠绕结构和高效传热性能，成为解决纤维素废水处理中热量回收与温度控制难题的关键设备。

一、纤维素废水特性与处理难点

1. 高浓度有机物与高黏度

纤维素废水中的有机物主要来自木质素、半纤维素降解产物（如葡萄糖、木糖等），其浓度高、黏度大，导致流体流动阻力增加，传热效率降低。例如，某造纸企业废水黏度可达1000mPa·s以上，传统列管式换热器需增大换热面积30%才能满足需求，显著增加设备投资。

2. 易结垢与腐蚀性强

废水中的悬浮物、胶体物质及溶解性盐类在温度变化时易沉淀结垢，附着在换热器表面形成热阻层。同时，酸碱物质（如pH 2-3的有机酸废水）对金属材质具有强腐蚀性，缩短设备寿命。某维生素C生产企业采用316L不锈钢换热器时，年腐蚀速率达0.5mm，导致频繁停机维修。

3. 成分复杂与处理成本高

纤维素废水可能含重金属离子、消毒剂等污染物，需多级处理工艺（如蒸发预处理+生化+深度处理）。换热器作为热量回收的核心设备，其性能直接影响整体处理效率与能耗。

二、缠绕管换热器的结构优势

1. 螺旋缠绕结构强化传热

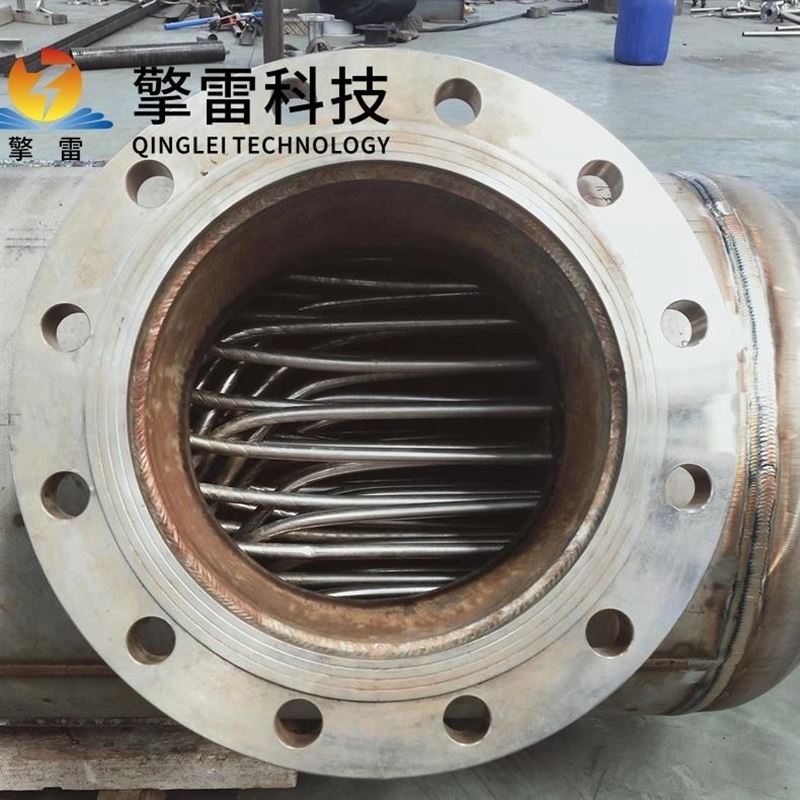

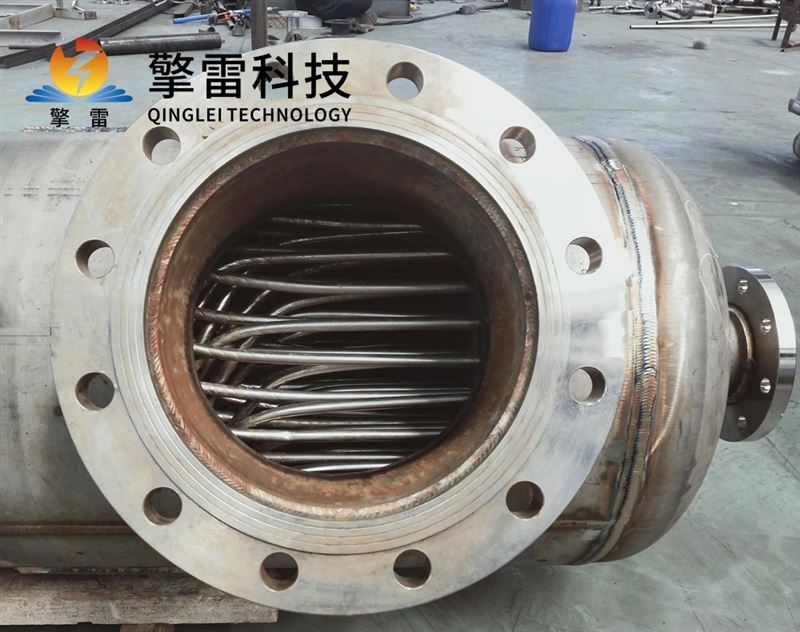

缠绕管换热器由芯筒、多层螺旋缠绕的传热管、外壳及进出口接管组成。流体在螺旋流道内流动时产生离心力，形成二次环流效应，破坏热边界层，使传热系数提升30%-50%。例如，在煤化工废水处理中，某缠绕管换热器总传热系数达14000 W/(m²·℃)，较传统列管式换热器效率提升40%。

2. 抗结垢与自清洁能力

螺旋流道设计使流体方向不断变化，减少污垢在管壁沉积。同时，缠绕管的弹性变形能力可缓解结垢产生的应力，避免因热膨胀导致的设备损坏。某造纸企业采用缠绕管换热器后，传热效率稳定运行2年以上，未出现明显下降，而传统设备需每6个月清洗一次。

3. 紧凑设计与高传热面积

单位容积传热面积可达100-170 m²/m³，是传统列管式换热器的2-3倍。例如，在海洋平台FPSO装置中，缠绕管换热器占地面积缩减40%，处理能力达8000吨/天，充分适应空间受限的工业场景。

三、材料选择与耐腐蚀性能

1. 不锈钢与钛合金的常规应用

对于一般腐蚀性废水，316L不锈钢是常用材质，其耐氯离子腐蚀性能优异，年腐蚀速率低于0.1mm。在pH 2-3的有机酸废水中，钛合金换热器寿命可达10年以上，但成本较高。

2. 碳化硅与复合材料的突破

碳化硅（SiC）具有高导热性（120-200 W/(m·K)）、耐强酸强碱及抗热震性，熔点高达2700℃。在氯碱工业中，碳化硅缠绕管换热器寿命较钛材提升100%，年维护成本降低60%。此外，碳化硅-石墨烯复合管导热系数达125.6 W/(m·K)，是石墨的2倍，在浓硫酸处理中实现零泄漏运行。

3. 双相不锈钢与镍基合金的应用

双相不锈钢2205兼具耐腐蚀与高强度特性，在含氯离子浓度超5000ppm的废水中，年腐蚀速率仅0.005mm。Inconel625镍基合金可在1200℃氢环境下稳定运行超5万小时，适用于钢铁企业余热回收等工况。

四、典型应用案例与效果

1. 造纸企业废水降温与热量回收

某大型造纸企业采用不锈钢缠绕管换热器处理高温纤维素废水（温度120℃），通过逆流换热将废水降温至60℃，同时预热冷却水至80℃供生产回用。项目实施后，年节约标准煤500吨，减少碳排放3200吨，换热效率稳定在90%以上。

2. 维生素C生产企业抗腐蚀改造

山东某维生素C生产企业废水含有机酸及盐分，pH值2-3。采用碳化硅缠绕管换热器后，热回收效率提升30%，年节约蒸汽1.2万吨，设备寿命突破10年。同时，部署光纤测温系统与声发射传感器，实现泄漏预警提前4个月，故障率下降85%。

3. 煤化工废水多股流同步处理

某煤化工企业采用多通道缠绕管换热器，同时处理废水、冷却水及蒸汽三种介质。通过优化螺旋角度与流道设计，设备温差控制精度达±0.5℃，产品收率提升15%，吨产品能耗降低18%。

五、运行优化与维护策略

1. 预处理与定期清洗

在废水进入换热器前设置沉淀池、过滤器等预处理装置，去除80%以上的悬浮物。采用化学清洗（如柠檬酸+缓蚀剂）与物理清洗（高压水冲洗）结合的方式，每6-12个月清洗一次，恢复传热效率至初始值的95%以上。

2. 流速与温度控制

通过变频泵调节废水流速至1.5-3m/s，增强湍流程度，减少污垢沉积。同时，控制废水温度波动范围在±5℃以内，避免因热应力导致管束变形。

3. 智能监测与预测性维护

集成压力传感器、温度传感器及振动监测系统，实时采集运行数据。利用数字孪生技术构建虚拟设备模型，预测结垢趋势与泄漏风险，提前制定维护计划，减少非计划停机时间。

六、未来发展趋势

1. 材料革命与结构创新

研发石墨烯增强复合管、陶瓷基复合材料等新型换热管，进一步提升耐腐蚀性与导热性能。例如，石墨烯涂层可使传热系数提升50%，抗热震性提高300%。

2. 智能化与数字化融合

引入AI算法与量子传感技术，实现纳米级温度场调控。在数据中心冷却中，智能缠绕管换热器可将PUE值降至1.05，接近理论极限。

3. 多联供系统与碳追踪

开发热-电-气多联供系统，能源综合利用率突破85%。结合碳捕集技术，降低捕集成本至150元/吨，助力碳中和目标实现。

结论

缠绕管换热器通过螺旋缠绕结构、高性能材料与智能技术的深度融合，为纤维素废水处理提供了高效、可靠、紧凑的解决方案。其抗结垢、耐腐蚀、高传热效率等特性，不仅解决了传统设备在工况下的性能瓶颈，更通过全生命周期碳追踪与预测性维护，推动工业热能管理向绿色、智能方向演进。随着材料科学与数字技术的持续突破，缠绕管换热器必将成为纤维素产业低碳转型的核心引擎。
