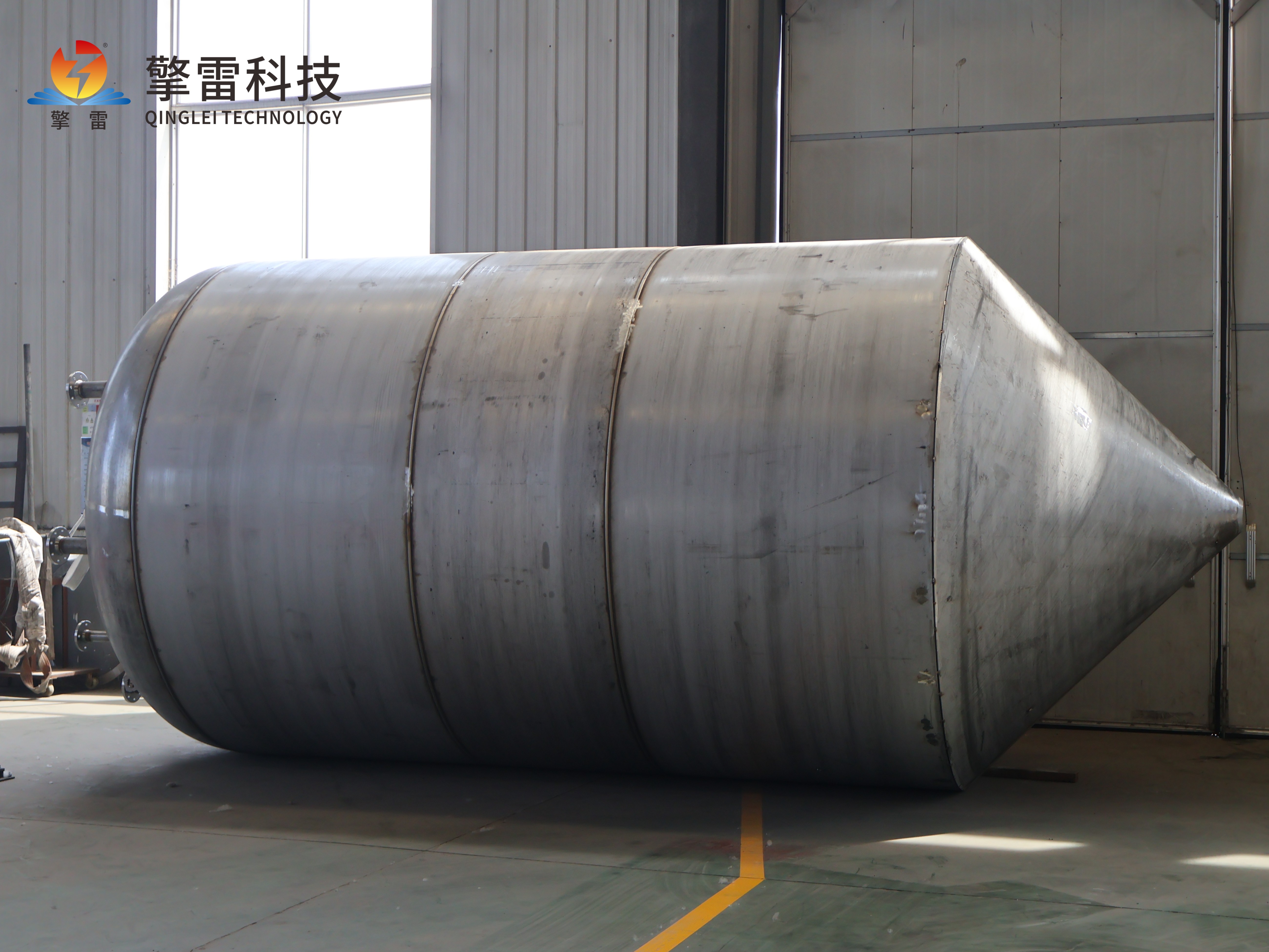

中药提取液储罐-参数
中药提取液储罐的容积通常根据生产规模定制，常见规格为 500L～100,000L，可满足实验室小试到工业化大规模生产需求。

中药提取液储罐-参数

中药提取液储罐-参数

中药提取液储罐参数详解

一、基础参数

容积范围

中药提取液储罐的容积通常根据生产规模定制，常见规格为 500L～100,000L，可满足实验室小试到工业化大规模生产需求。例如：

小型储罐（500L-2000L）：适用于实验室或小批量生产，如中药制剂研发阶段。

大型储罐（5000L-100,000L）：用于工业化连续生产，如中药提取液的集中储存与分装。

材质选择

储罐材质需符合食品/药品级标准，常见选项包括：

SUS304不锈钢：适用于一般中药提取液，耐腐蚀性中等，成本较低。

SUS316L不锈钢：含钼元素，耐氯离子腐蚀，适用于酸性或含盐提取液。

Mo2Ti不锈钢：针对强腐蚀性介质（如含有机酸溶液），延长使用寿命。

设计压力

内胆压力：通常为常压设计（0MPa），因提取液储存无需高压环境。

夹套压力：若需加热/冷却功能，夹套设计压力一般为 0.25～0.3MPa，支持蒸汽加热或冷冻盐水循环。

二、结构参数

罐体形状

立式储罐：占地面积小，适合空间有限场景。

卧式储罐：便于排液与清洗，适用于高黏度提取液。

表面处理

内表面：镜面抛光（Ra≤0.6μm），减少残留，防止交叉污染，符合GMP要求。

外表面：镜面抛光或亚光处理，美观且易清洁。

接口设计

进料口：顶部或侧壁上部，适配人工投料或机械输送。

出料口：中下部设计，避开残渣沉积区，减少药液含渣量。

清洗口：顶部旋转喷淋球+底部排污口，支持CIP（在线清洗）系统。

取样口：侧壁中下部，确保取样代表性，带双阀控制防止泄漏。

三、性能参数

加热/冷却能力

加热面积：根据容积配置，如2000L储罐加热面积约 2.7～5m²，支持蒸汽加热（蒸汽用量约65kg/h）。

冷却面积：可选配，如0.5～1.5m²，支持冷冻盐水循环。

排渣设计

排渣门直径：根据容积调整，如5000L储罐排渣门直径可达 DN1000，支持液压或气动启闭，平稳可靠。

密封与安全

密封件：采用无毒、耐温材料（如硅胶），确保与药液兼容性。

安全阀：夹套压力超过设计值时自动泄压，防止超压风险。

四、定制化选项

特殊功能

保温层：岩棉或聚氨酯发泡，减少热量损失，维持提取液温度稳定性。

搅拌系统：可选配桨式或螺旋式搅拌，防止提取液沉淀或分层。

液位计：不锈钢或玻璃管液位计，实时监控储液量。

兼容性设计

法兰接口：采用标准压力等级（如PN1.0/PN1.6），适配输送泵、过滤器等上下游设备。

快装接口：卫生级卡箍连接，支持快速拆装，符合GMP无菌要求。

五、应用案例

某中药企业5000L储罐：

材质：SUS316L不锈钢，夹套设计压力0.3MPa。

功能：支持蒸汽加热至80℃，配合CIP系统实现全自动清洗。

效果：连续运行3年无腐蚀泄漏，清洗时间缩短50%，符合FDA认证要求。

某实验室1000L储罐：

材质：SUS304不锈钢，立式设计。

功能：带取样口与液位计，支持小批量提取液分装。

效果：取样代表性提升，避免批次间差异，研发效率提高30%。
