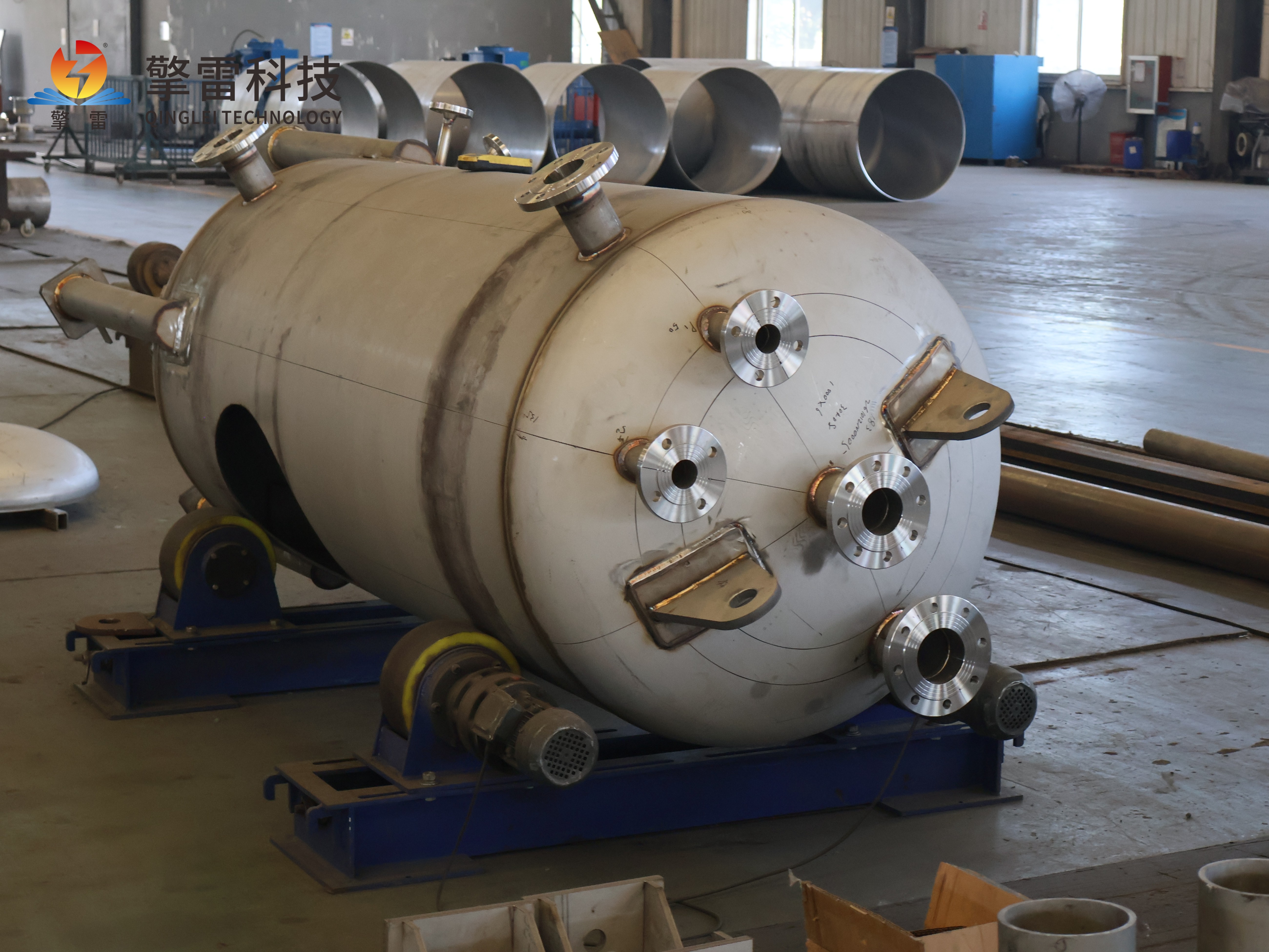

制药生物制品储罐-结构

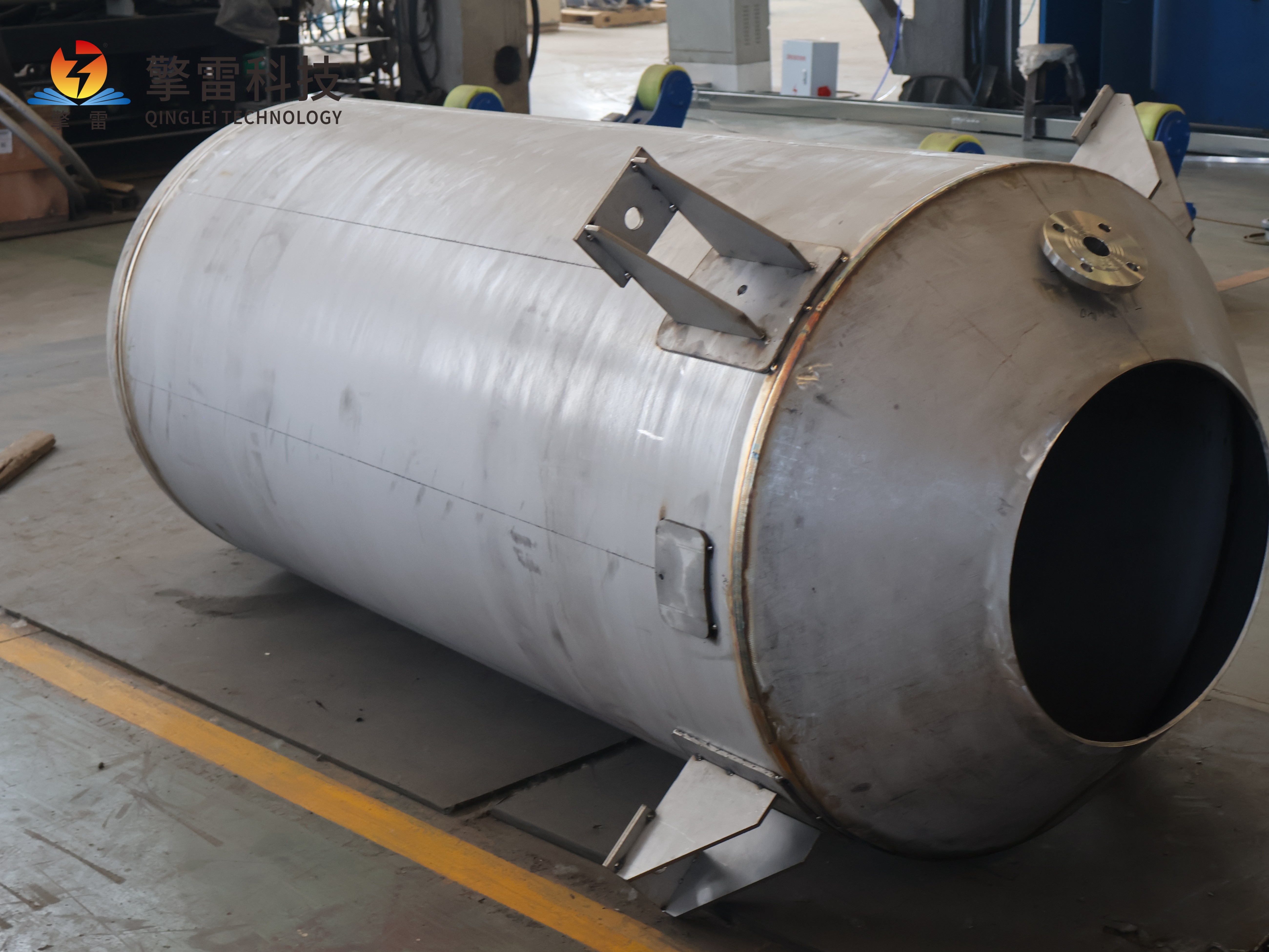

制药生物制品储罐-结构

制药生物制品储罐的结构设计与优化

制药生物制品储罐是储存生物活性物质（如疫苗、抗体、细胞培养液等）的关键设备，其结构设计需兼顾无菌性、温度控制、耐腐蚀性及操作便捷性。以下从结构组成、关键设计要点及优化方向三方面展开分析。

一、储罐的基本结构组成

罐体

材质：通常采用316L不锈钢或卫生级复合材料（如钢衬F4、钢衬聚四氟乙烯），确保耐腐蚀性和化学稳定性。

内表面处理：镜面抛光（粗糙度Ra≤0.6μm）以减少微生物附着，部分储罐内壁还进行酸洗钝化处理，增强耐腐蚀性。

结构形式：

立式储罐：适用于大多数场景，便于排放和清洗，但高度受需考虑卧式设计。

卧式储罐：容积较大（通常＞10,000L）或厂房高度受采用，端盖分为平端盖（承受40kPa内压）和碟形端盖（承受0.2MPa内压）。

双层/三层储罐：双层结构带保温层（聚氨酯或岩棉，厚度50-100mm），三层结构增加夹套用于换热或温度控制。

附件系统

卫生级附件：包括卫生人孔、视镜、料液进出口、CIP清洗口、液位计、温度计、呼吸器（过滤精度0.45μm）、压力表、安全阀等。

特殊配置：根据需求可选配搅拌装置、称重模块、高/低液位报警器、爬梯、快开式人孔等。

布局原则：附件需合理分布，便于观察和操作，同时减少死角以避免微生物滋生。

支撑与保温

支腿/支耳：固定罐体，确保稳定性。

保温层：采用聚氨酯或岩棉，外覆304/316L不锈钢薄板密封，防止潮湿空气进入。

夹套设计：用于循环冷却水或蒸汽加热，维持罐内温度稳定（如疫苗储存需2-8℃）。

二、关键设计要点

无菌性保障

密封设计：罐体与盖体通过法兰连接，密封槽内填充橡胶条或硅胶，确保无菌环境。

呼吸过滤器：采用疏水性除菌级呼吸器，防止外部空气污染罐内液体。

CIP/SIP兼容性：储罐需支持在线清洗（CIP）和在线灭菌（SIP），清洗球覆盖所有内表面，减少残留。

温度控制

夹套与换热盘管：通过循环冷却水或蒸汽调节罐内温度，部分设计采用真空夹套减少热量传递。

绝热层：多层绝热材料（如真空绝热板）进一步降低能耗，适用于需要长期低温储存的场景。

耐腐蚀性

材质选择：316L不锈钢适用于大多数生物制品，但强腐蚀性介质需采用哈氏合金或钛合金。

表面处理：内壁抛光至Ra≤0.4μm，减少腐蚀介质附着，延长使用寿命。

操作便捷性

移动与固定：部分储罐配备升降装置和滚轮结构，便于移动和定位。

智能化监控：集成液位、温度、压力传感器，通过PLC或人机界面实现远程监控与自动控制。

三、结构优化方向

模块化设计

采用标准化接口和可拆卸结构，便于快速更换附件或扩展功能（如增加搅拌模块）。

示例：某疫苗生产企业通过模块化设计，将储罐清洗时间缩短30%，同时降低交叉污染风险。

轻量化与高强度

优化罐体壁厚分布（如上薄下厚设计），在保证强度的同时减少材料用量。

示例：某生物制药公司采用复合材料储罐，重量减轻40%，且耐腐蚀性提升2倍。

节能与环保

真空夹套技术：减少热量传递，降低制冷能耗（适用于低温储罐）。

余热回收：利用换热盘管回收工艺余热，用于预热进料或加热其他系统。

环保材料：采用可回收保温材料（如气凝胶），减少废弃物产生。

智能化升级

集成物联网传感器，实时监测储罐状态（如温度波动、液位异常），并通过AI算法预测维护需求。

示例：某企业通过智能监控系统，将储罐故障率降低60%，同时减少非计划停机时间。
