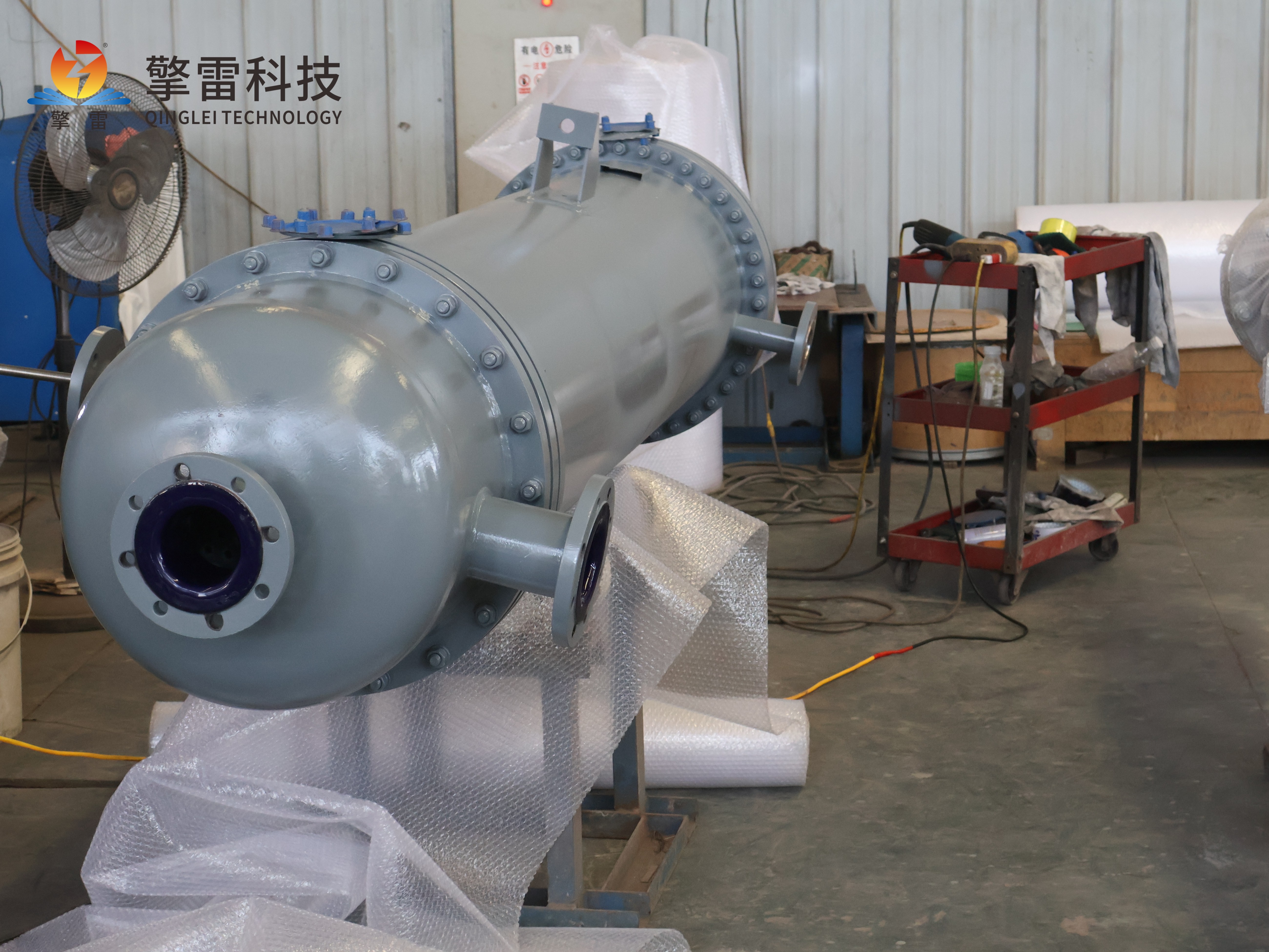

高温列管式换热器：工业高温热交换的核心装备

高温列管式换热器是工业热交换领域的核心设备，凭借其耐高温、耐高压、传热高效、结构可靠等优势，在高温工况下实现了关键工艺的稳定运行与余热高效回收，成为推动工业绿色转型的重要技术支撑。

一、核心结构与工作原理

高温列管式换热器以列管式结构为基础，主要由以下部件构成：

壳体：采用高强度耐高温钢材（如碳钢、不锈钢）或特殊合金（如镍基合金），承受内部介质压力与外部环境侵蚀，确保高温工况下的结构稳定性。

管束：由多根换热管组成，是热量传递的核心区域。材质根据介质性质选择，包括不锈钢、碳钢、铜合金、碳化硅、镍基合金等，部分设备采用陶瓷基复合材料以适应超高温环境。

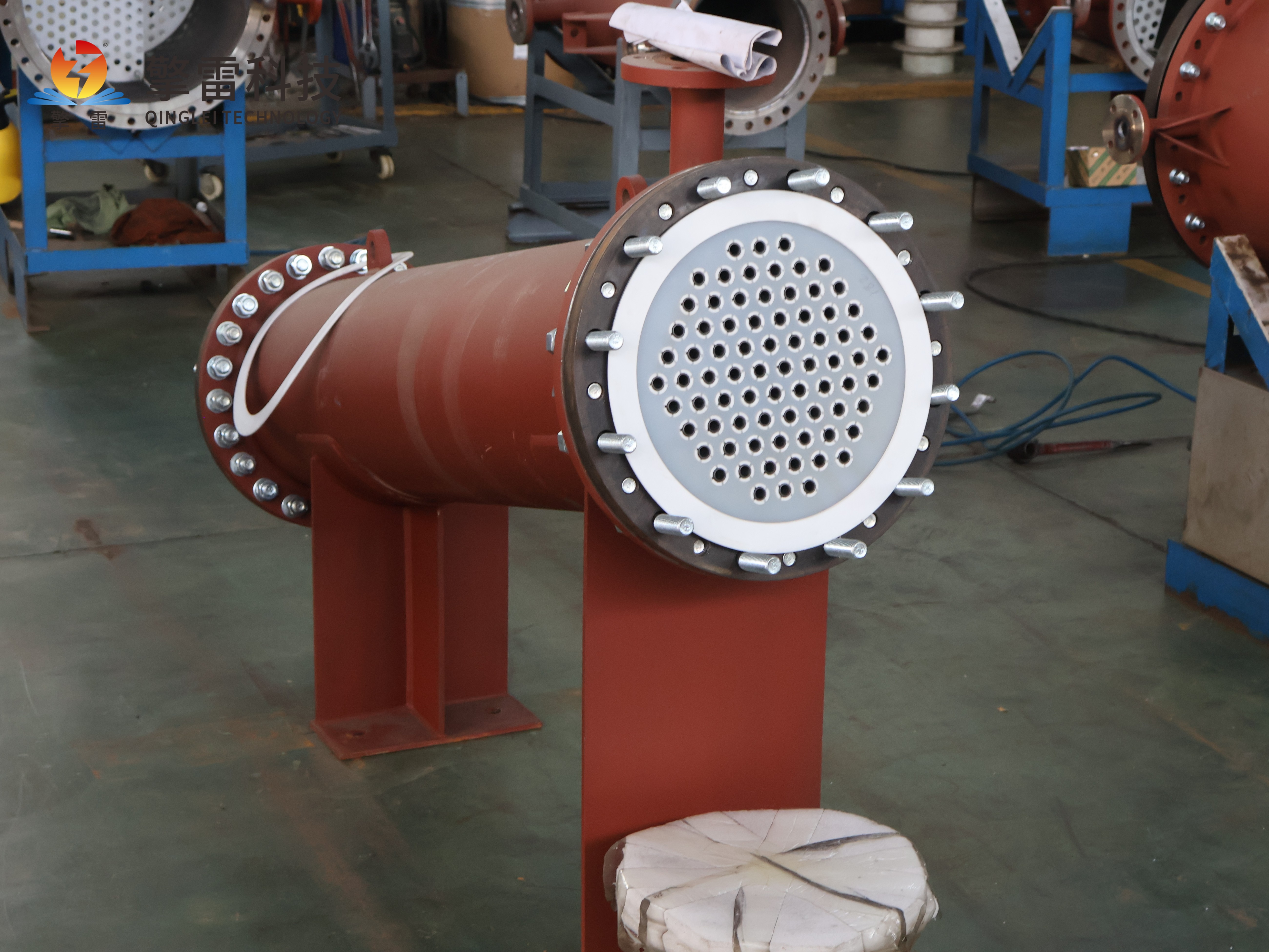

管板：固定管束并分隔管程与壳程介质，通过焊接或胀接工艺确保密封性，防止介质泄漏。

折流板：安装于壳体内，引导壳程介质形成湍流，提升传热效率，同时支撑管束防止振动损坏。

封头：位于换热器两端，与管板和壳体连接，形成封闭空间，并设有介质进出口，便于流体流入流出。

工作原理：

高温介质（如蒸汽、熔盐、高温烟气）在管程或壳程内流动，通过对流将热量传递至换热管管壁；管壁通过热传导将热量传递至另一侧的低温介质（如循环水、冷空气）；低温介质吸收热量后温度升高，完成热量交换。该过程既满足工艺对高温介质的降温需求，又实现余热回收利用，提升能源利用效率。

二、核心优势与技术创新

耐高温性能突破

常规设备可承受500℃以上高温，碳化硅材质设备甚至能在1600℃工况下稳定运行。

碳化硅-石墨烯复合材料热导率突破300 W/(m·K)，耐温提升至1500℃，适应超临界CO₂发电等场景。

高效传热保障

通过优化管束排列（如螺旋缠绕管束）、采用高效传热元件（如波纹管、螺旋槽管）及集成智能控制技术，传热系数达200-1500 W/(m²·K)，满足石油裂解、核反应堆冷却等高负荷需求。

螺旋缠绕管束设计使传热面积达5000㎡，是传统设备的3倍，离心力减少污垢沉积率70%。

结构优化与可靠性提升

双管板+双密封O形环设计，内腔充氮气保护，外腔集成压力传感器，泄漏率极低，确保核电站反应堆冷却剂系统在350℃高温、15MPa高压下安全运行。

膨胀节采用波纹管结构，可吸收管束与壳体因温差产生的热膨胀差，避免设备变形开裂，在温差超300℃的工况下伸缩量达50mm以上。

智能化与绿色制造

集成物联网传感器与AI算法，实时监测温度、压力、流量等参数，故障预警准确率>98%，节能率达10%-20%。

数字孪生技术模拟设备运行状态，优化维护计划，降低人工成本。

建立材料回收体系，碳化硅设备回收率≥95%，碳排放降低60%，助力碳中和目标。

三、典型应用场景

石油化工

催化裂化装置：冷却高温反应油气，回收热量用于原料预热，热回收效率从65%提升至85%，年节约蒸汽5万吨，CO₂排放减少4.2万吨。

乙烯装置：急冷油冷凝负荷提高15%，设备体积缩小30%，年回收蒸汽量达80万吨。

电力行业

锅炉烟气余热回收：600MW燃煤机组采用碳化硅列管换热器，将排烟温度从150℃降至90℃，发电效率提升1.2%，年节约燃料成本500万元，减排CO₂超万吨。

核电站反应堆冷却：第四代钠冷快堆中，碳化硅-石墨烯复合管束在650℃/12MPa参数下实现余热导出，系统热效率突破60%，年节约标准煤10万吨。

冶金行业

高温炉气冷却：铜冶炼转炉烟气制酸系统中，碳化硅换热器将1200℃烟气冷却至400℃，回收余热用于发电，年增效千万元。

熔融金属余热回收：回收1600℃熔融铁水余热，将给水加热至300℃，提高发电效率20%。

新能源领域

PEM制氢：冷凝水蒸气效率提升30%，降低制氢成本15%。

LNG汽化：汽化LNG并回收冷能，用于冷藏或发电，综合能效提升25%。

四、未来发展趋势

材料革命：研发碳化硅-石墨烯复合材料、纳米涂层技术，突破耐温耐蚀极限，设备寿命延长至30年以上。

数字孪生融合：构建三维热场-腐蚀模型，动态模拟设备性能衰减趋势，预测剩余寿命误差低于2%。

绿色制造体系：推广闭环回收工艺，开发热-电-气多联供系统，提高能源综合利用率，助力碳中和目标。
