壳管式换热器-传热效率高
从炼油厂的千吨原油加热，到制药车间的GMP级注射用水；从电厂的万吨蒸汽冷凝，到海上平台的紧凑空间换热——
壳管式换热器用最“笨“的结构，实现了最“聪明“的效率。在高温、高压、高腐蚀、高结垢的工业战场上，它不是选择之一——它是答案。

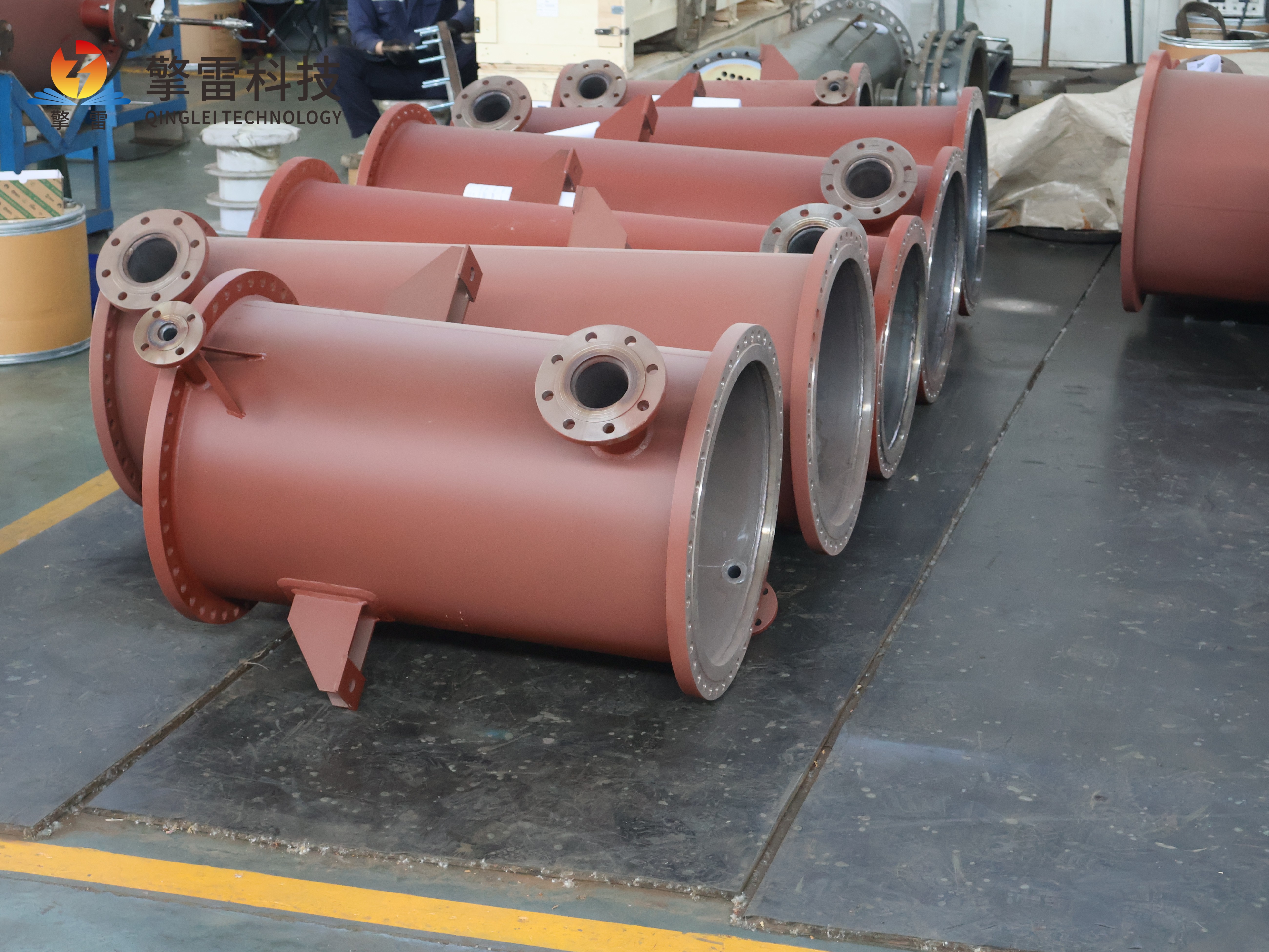

壳管式换热器-传热效率高

壳管式换热器-传热效率高

壳管式换热器——传热效率高，不是偶然，是一场精密的"热力工程"

一、一句话定义：工业换热的"六边形战士"

壳管式换热器（Shell and Tube Heat Exchanger），是以封闭在圆形壳体中的管束壁面作为传热面的间壁式换热器。冷热两种流体——一种走管内（管程），一种走管外（壳程）——互不接触，通过管壁完成热量传递。

它不是的换热器，但它是最能打的——耐高温高压、抗结垢抗振动、适应工况、寿命长达20年。全球换热设备市场中，壳管式占比超过60%，是当之无愧的"工业换热"。

二、传热效率高的六大"硬核密码"

🔥 密码1：逆流设计——温差利用率拉满

壳管式换热器的核心原理是逆流换热：热流体与冷流体呈相反方向流动，全程保持最大温差驱动力。

换热方式传热效率温差利用率设备体积

逆流（壳管式主流）基准95%-98%最小

顺流低20%-30%60%-70%大

交叉流中等75%-85%中等

实测数据：某炼油厂常减压装置采用逆流壳管式换热器，原油终温提升16-22℃，加热炉负荷降低25%-35%，年节燃料超千万元。

🔥 密码2：折流板——把"层流"撕碎成"湍流"

折流板是壳管式换热器的"效率放大器"。它迫使壳程流体反复横向冲刷管束，将稳定的层流边界层打碎：

折流板类型传热效率压降适用场景

圆缺形（弓形）高中通用，无相变传热

盘环形中低压降敏感场合

孔式高清洁流体，如制冷冷凝

折流圈（杆式）高低大流量、含颗粒介质

螺旋折流板低30%原油加热、结垢工况

关键数据：圆缺高度为壳径20%时，相同压降下传热优；螺旋折流板较传统弓形板，传热效率提升20%-30%，压降降低40%-45%——这是"又快又省"的组合。

🔥 密码3：多管程设计——流速翻倍，效率翻番

通过管箱内隔板，将管程分为2程、4程甚至8程：

管程数流速倍数传热系数提升压降变化

1程基准基准

2程×2+30%-40%×2

4程×4+60%-80%×4

8程×8+100%+×8

实战案例：某汽-水换热器采用4程设计+波节管，总传热系数达4500-6000 W/(m²·℃)，是普通光管的3-5倍。

🔥 密码4：强化传热管——从"光管"到"螺纹管"的进化

管材类型传热系数结垢速率压降成本

光管基准高低★

螺纹管/波节管+40%-80%降低70%中★★

螺旋槽管+60%-120%降低80%中高★★★

涡流热膜管+100%-200%自清洁中★★★★

碳化硅管+200%-500%几乎为零中★★★★★

波节管的"隐藏技能"：波节结构兼具热应力补偿功能——受热膨胀时自动消除管壳温差应力，避免泄漏，支持长期高效运行。某热网加热器采用波节管后，连续运行5年无需清洗，热效率始终≥93%。

🔥 密码5：螺旋缠绕管束——结构创新，效率再破天花板

2026年——螺旋缠绕管壳式换热器，打破传统直管局限：

指标传统直管螺旋缠绕提升幅度

总传热系数K1000-30003000-75001.5-2.5倍

单位体积传热面积基准+50%以上更紧凑

壳程流道易死区螺旋湍流，利用率+30%-50%

清洗周期3-6个月12-24个月延长3-5倍

占地面积基准减少20%-30%省空间

石化企业实测：螺旋缠绕管束替代传统直管后，原油换热效率提升25%，年节约燃料成本超300万元，年均检修时间从5-7天缩至2-3天。

🔥 密码6：纳米热膜技术——传热系数直逼理论极限

最新一代涡流热膜换热器，采用纳米级表面处理：

参数传统壳管式纳米热膜壳管式

传热系数1000-30006000-10000 W/(m²·℃)

热效率70%-80%≥96%

防垢性能依赖清洗自清洁，结垢率降90%

使用寿命10-15年20年+

维修停机换管免维修

三、传热效率的"全景对比"——壳管式vs其他换热器

对比项壳管式板式螺旋板式翅片管式

传热系数1000-100001000-50001500-300030-150

承压能力≤10MPa≤2MPa≤1.6MPa≤1.5MPa

耐温≤400℃≤150℃≤300℃≤200℃

抗结垢强弱中弱

适应脏介质强弱中弱

占地面积大小（1/3-1/5）中中

维护成本低中中高

寿命15-20年10-15年10-15年8-12年

结论：板式换热器在"干净、低温、低压"场景效率更高；但一旦遇到高温、高压、脏介质、大流量——壳管式就是解。它不是最快的，但它是最"扛造"的快。

四、效率实战——六大行业的"效率账单"

行业工况壳管式对策传热效率提升年节省

炼油常减压原油加热，350℃/150℃螺旋折流板+4程设计终温+16-22℃燃料费1100万+

化工反应放热控制，±0.5℃螺纹管+AI温控精度±0.3℃收率+8%

电力凝汽乏汽冷凝，真空环境钛管+在线胶球清洗发电效率+1.5%节煤600万吨/年

供暖系统热水/蒸汽加热波节管+自动除垢效率93%+清洗费省80%

制药，GMP316L+双管板+SIP金属离子<10ppb审计一次过

海水淡化海水预热，Cl⁻19000ppm2205双相钢+螺旋折流板寿命15年+换材费降60%

五、效率背后的"经济账"——贵的反而

方案初期投资年维护费寿命20年总成本年均

碳钢光管8万12万4年68万3.4万

316L螺纹管22万3万15年26万1.3万

螺旋折流板+纳米管40万1万20年41.6万2.08万

进口板式60万5万12年120万6万

关键发现：螺旋折流板+纳米热膜方案，20年总成本仅比316L多15.6万，但传热效率高出50%-100%，年维护费仅为碳钢方案的1/12——多花的钱，3个月就赚回来了。

六、未来已来——2030年的壳管式换热器长什么样？

方向当前水平2030目标突破点

传热系数1000015000+ W/(m²·℃)石墨烯复合涂层+微通道

AI智能调控节能8%-12%节能20%-25%数字孪生+强化学习

自清洁表面清洗周期12个月36个月+纳米自修复涂层

模块化设计现场组装7天4小时快装预制模块化+机器人安装

碳足迹追踪单一设备级全生命周期区块链碳审计一次过

市场规模全球180亿350亿+化工/新能源需求爆发

结语

壳管式换热器的"传热效率高"，不是一句广告词——它是：

逆流设计把温差利用率拉到98%；

折流板把层流撕碎成湍流，传热系数翻倍；

多管程+强化管把流速和效率同时拉满；

螺旋缠绕把单位体积传热面积提升50%；

纳米热膜把传热系数推到10000的极限；

20年寿命把全生命周期成本压到。

从炼油厂的千吨原油加热，到制药车间的GMP级注射用水；从电厂的万吨蒸汽冷凝，到海上平台的紧凑空间换热——

壳管式换热器用最"笨"的结构，实现了最"聪明"的效率。在高温、高压、高腐蚀、高结垢的工业战场上，它不是选择之一——它是答案。
