化纤油剂储罐——结构设计全解析：从罐底到罐顶，每一块钢板都有讲究

一、化纤油剂的"脾气"决定储罐结构

化纤油剂不是普通油——它是乳液、含固量高、粘度大、菌群敏感、对金属离子零容忍的"娇气化学品"：

油剂特性典型参数对结构的硬性要求

乳液体系油相+水相+乳化剂，含固量20%—30%挂壁严重→必须锥底+镜面内壁

菌群敏感25—35℃细菌指数级繁殖密封结构+氮封，隔绝O₂

金属离子催化Fe³+>0.1ppm即催化破乳内衬必须Ra≤0.4μm，零金属溶出

粘度大300—3000mPa·s泵送阻力大→锥底60°+大口径出料

VOCs释放含矿物油、脂肪酸酯呼吸阀+尾气处理结构

泡沫问题乳化剂起泡消泡结构+泡沫探测装置

一句话：化纤油剂储罐的结构设计，不是"能装就行"，而是要解决挂壁、破乳、菌群、泵送、VOCs五大结构级难题。每一个结构细节，都是为了让油剂"活着"出罐。

二、储罐整体结构——六大系统逐层拆解

🔷 系统1：罐体主体结构（骨架）

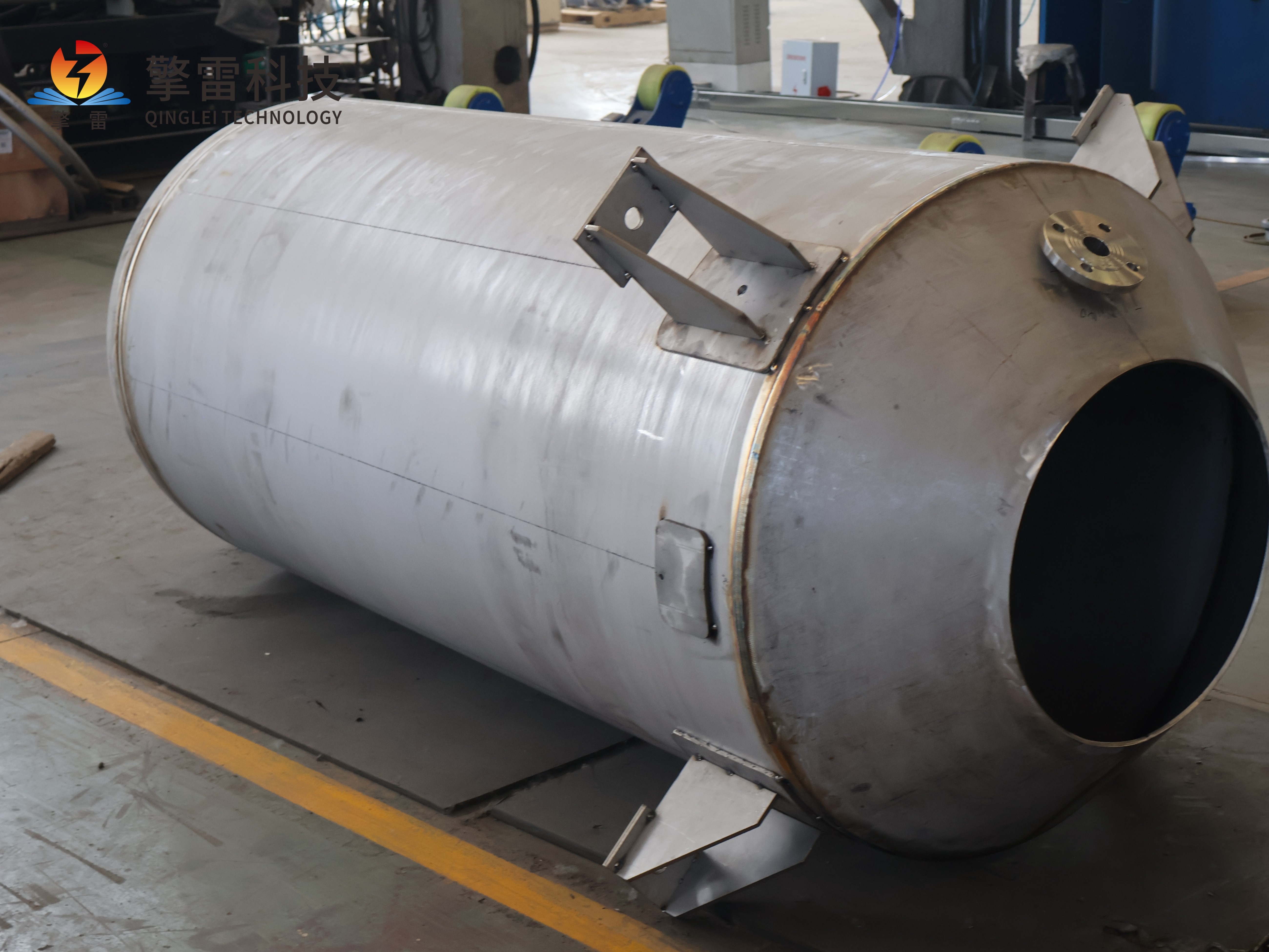

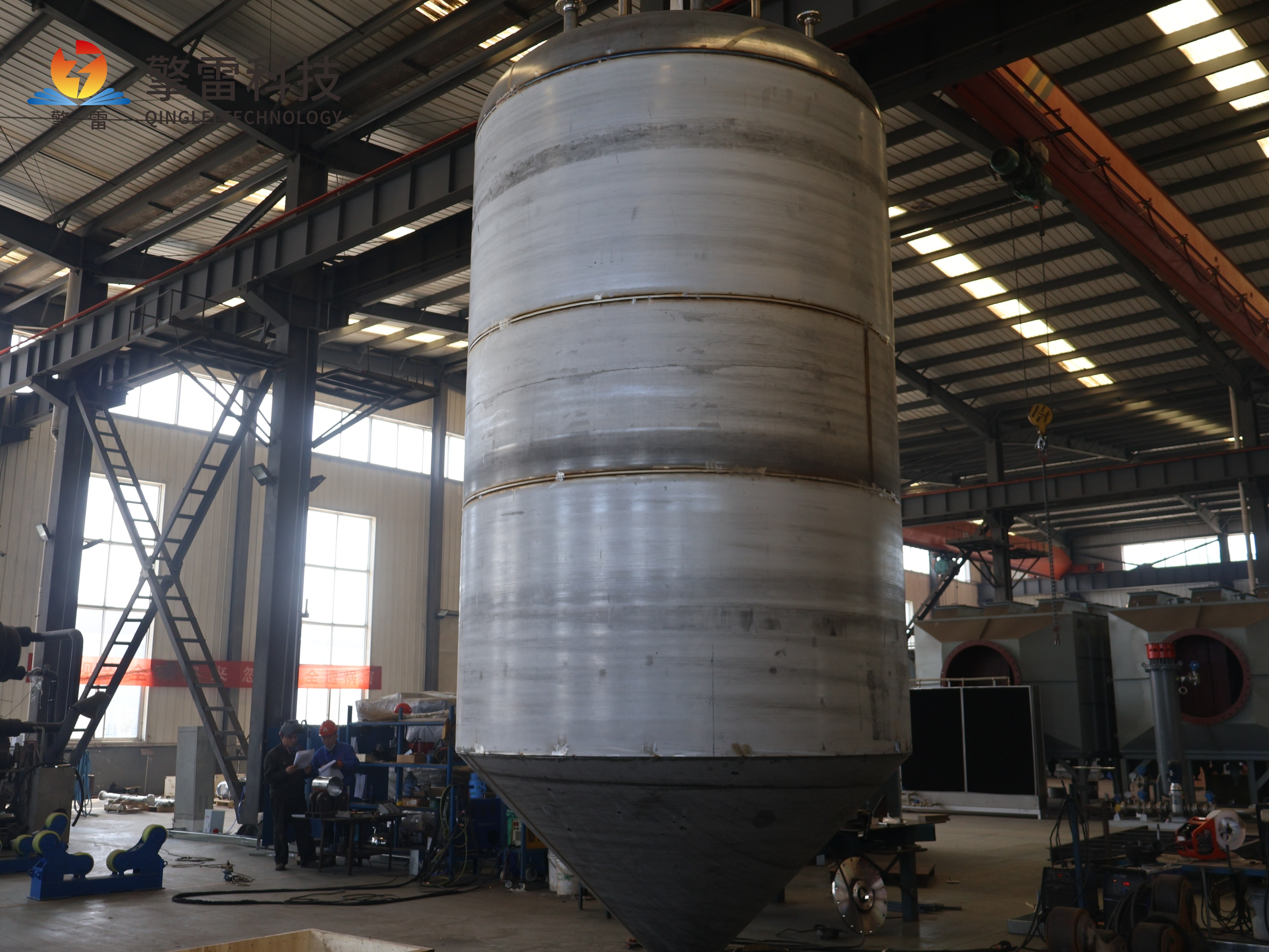

化纤油剂储罐以钢衬PE立式锥底罐为主力，整体结构如下：

┌─────────────────────────────┐

│         罐顶（封头/平顶）      │  ← 人孔+呼吸阀+阻火器

├─────────────────────────────┤

│                             │

│         罐壁（立式圆筒）       │  ← 钢板+龟甲网+PE衬里

│    加强圈（每2m一道）         │

│    抗风圈梁（顶部）           │

│                             │

├─────────────────────────────┤

│      隔离板（双腔结构）     │  ← 储液腔/蓄液腔分隔

│      导液管+电磁阀一          │

├─────────────────────────────┤

│      锥底（60°倒锥/单面斜底）  │  ← 集液槽在点

│      出液管+电磁阀二+流量计   │

└─────────────────────────────┘

底块（嵌入式出液管）

攀爬梯+扶杆

部件结构形式化纤油剂专用设计作用

罐顶平顶/拱顶平顶为主（便于氮封+检修）密封+人孔+呼吸阀+阻火器安装

罐壁立式圆筒钢板8—14mm+龟甲钢网+PE衬里16—20mm承重+防腐+抗冲击

加强圈环向角钢/扁钢每1.5—2m一道（比标准油罐密）防止大直径罐壁变形

抗风圈梁顶部角钢圈必须设置（化纤厂多在沿海）抵抗风载+增强壁板刚度

罐底60°倒锥底/单面斜底 点设集液槽（整块钢板冲压）排水+排污泥+排破乳液

底块嵌入式出液管内嵌+密封垫防止底部泄漏

为什么必须倒锥底/单面斜底？ 化纤油剂乳液中水分、污泥、破乳沉淀物密度大于油相，会自然沉底。倒锥底将杂质快速集中到点集液槽，及时排出——这不是设计偏好，是化纤油剂的生存需要。传统平底罐残留8%—10%，倒锥底残留<1%。

🔷 系统2：双腔结构（核心创新）

根据化纤油剂行业（CN212244691U），化纤油剂储罐采用储液腔+蓄液腔双腔结构：

部件结构细节功能

储液腔罐体下部，容量较大原料存储+定量输送

蓄液腔罐体上部，与储液腔通过隔离板分隔精确计量+比例混合

隔离板固设于储液腔上端，开有出液口分隔两腔+控制流量

导液管固定于出液口下端，内设电磁阀一定量输送（误差范围内）

套筒固设于蓄液腔内，下端一侧开口液位平衡+传感器安装

液位传感器固设于套筒侧壁实时监测蓄液腔液面

电磁阀一安装于导液管控制储液腔→蓄液腔流量

电磁阀二安装于出液管控制蓄液腔→反应釜流量

流量计安装于出液管，与电磁阀二电性连接精确计量投加量

工作原理：自吸泵将原料吸入储液腔→电磁阀一打开→原料经导液管进入蓄液腔→套筒内液面与蓄液腔液面保持一致→液位传感器感应到指定液位→信号反馈控制器→电磁阀一关闭→蓄液腔达到指定量→多个储罐的蓄液腔按比例混合→电磁阀二打开→液泵将混合料送入反应釜。

化纤油剂专用价值：化纤油剂生产需要多种原料（平滑剂+集束剂+抗静电剂+乳化剂）按精确比例混合。双腔结构让每个储罐的蓄液腔独立计量，多罐联动实现比例投加，误差<1%——这是传统单腔罐做不到的。

🔷 系统3：内衬结构（防腐核心）

层级材料厚度关键指标

外层Q235B/Q345R钢板8—14mm抗机械损伤+承压

中间层龟甲钢网（3×3mm网孔）2—3mmPE不脱落的"锚点"

内层PE衬里（镜面）16—20mmRa≤0.4μm，Fe³+溶出<0.01ppb

为什么必须龟甲网+PE双层结构？ 化纤油剂中的脂肪酸酯、矿物油对PE有溶胀作用。单纯PE衬里在油剂环境下2年即微孔渗漏→油剂接触钢板→Fe³+溶出→催化破乳→整缸报废。龟甲网将PE"锁"在钢板上，即使PE局部变形也不会脱落——这是化纤油剂储罐的"生命线"。

PE层厚度铁律：

12mm：2年穿孔（化纤油剂环境）

16mm：10年零渗漏

20mm：15年零渗漏+抗溶胀

🔷 系统4：管口与附件结构

部位材质结构形式原因

进料口PP/PTFE旋转式密封阀防蒸发+防泡沫溢出

出料口PP/PTFE旋转式密封阀+液封零泄漏+零挥发

液位计PP磁翻板侧壁安装，避免顶部开口禁用不锈钢（Fe³+污染）

温度计PT100+PTFE护套罐壁插入式，6—8个均布防腐蚀+防油剂污染

呼吸阀PP阀体+PTFE阀座低泄漏型0.003m³/hVOCs排放降99.25%

阻火器PP+PTFE安装于呼吸阀下方防火星进入

氮封接口PTFE管罐顶微正压50—100Pa接口防O₂→抑菌群

泡沫探测器PP探头罐壁液面以上300mm联动消泡剂自动加注

消泡剂加注口PP罐壁侧向泡沫液位超警自动加消泡剂

排污口PP锥底点集液槽排污泥+破乳液

人孔PP盖+PTFE密封垫罐顶Φ600mm检修+清洗，密封垫防挥发

流量计电磁流量计+PP衬里出液管精确计量+信号反馈

电磁阀一/二PP阀体+PTFE阀座导液管/出液管耐油剂腐蚀

致命结构错误：用不锈钢管口→3个月腐蚀穿孔→油剂泄漏→Fe³+污染→整缸破乳。某化纤厂用316L阀门存油剂，8个月穿孔，3吨泄漏，赔80万。

🔷 系统5：锥底+集液槽结构（排残核心）

设计参数传统平底化纤油剂专用倒锥底

锥底角度0°（平）60°倒锥/单面斜底

集液槽位置无罐底点，整块钢板冲压成型

残留率8%—10%<1%

排残时间每次30min+人工清铲自流排出，5min排净

污泥排放无法自流，需人工污泥自动汇集→集液槽→排污口

破乳液排放混在残液中，难分离破乳液密度大→自动沉底→集液槽排出

集液槽结构细节：倒锥底储罐的集液槽在罐底中心，采用整块钢板冲压成型（非焊接），避免焊缝腐蚀。槽深≥200mm，槽底设排污口（DN50 PP管），配电磁阀自动排污。

单面斜底变体：对于大型卧式罐（≥30m³），采用单面斜底结构——罐底从一端向另一端倾斜3°—5°，点设集液槽。优点是卧式罐制造方便，缺点是残留率略高于倒锥底（约2%—3%），但仍远优于平底。

🔷 系统6：外部附件结构

附件结构形式化纤油剂专用要求

攀爬梯对称设置于罐壁两侧，扶杆+踏步花纹钢板+PP扶手，防滑+防腐蚀

吊环罐顶端盖上端316L不锈钢（外部非接触介质）

定位环+密封垫端盖下端+储液腔上端内壁定位环外缘固设PTFE密封垫，防挥发

定位块储液腔上端内壁，台阶状与定位环配合，精确对位

观察窗罐体侧壁，石英玻璃+PP框耐油剂腐蚀，实时观察液位

围堰HDPE材质，容积×120%防泄漏扩散+耐油剂腐蚀

应急喷淋PP喷头，10L/min·m²泄漏30秒内稀释

静电接地铜编织带+接地桩化纤油剂易燃，必须接地电阻≤10Ω

避雷针罐顶中央高度≥罐顶1.5m

操作平台罐顶周边，花纹钢板+PP栏杆便于检修呼吸阀+人孔

三、立式vs卧式——化纤油剂储罐的结构选择

对比项立式锥底罐卧式斜底罐

容积范围1—150m³5—100m³

占地面积小（πr²）大（2r×L）

残留率<1%（60°倒锥）2%—3%（单面斜底3°—5°）

制造难度较高（锥底焊接）较低（标准卧式罐改造）

双腔结构✅ 易实现⚠️ 受限

群控比例投加✅ 适配❌ 难以实现

抗风能力需抗风圈梁自重大，抗风好

北方户外需保温夹套卧式地埋保温好

化纤厂✅ 主力辅助/小批量

结论：化纤油剂储罐立式锥底是绝对主力——双腔结构、群控投加、残留<1%都依赖立式结构。卧式仅用于≤10m³小批量或户外地埋场景。

四、结构设计的"五大铁律"

✅ 铁律1：PE衬里≥16mm + 龟甲网 + 镜面Ra≤0.4μm

<16mm在油剂环境2年穿孔；无龟甲网=PE脱落=整罐报废；粗糙面残留5%—10%=年损失数十万。

✅ 铁律2：必须倒锥底60°/单面斜底3°—5° + 集液槽

平底残留8%—10%，锥底残留<1%——一年省回的油剂钱够买半台新罐。

✅ 铁律3：全PP/PTFE管口——一个不锈钢都不许有

Cl⁻+有机酸腐蚀316L速率0.3mm/年；Fe³+>0.1ppm催化破乳→整缸报废。

✅ 铁律4：双腔结构+电磁阀+流量计+液位传感器

化纤油剂多组分比例投加，误差<1%——这是传统单腔罐永远做不到的。

✅ 铁律5：低泄漏呼吸阀+氮封+泡沫探测+消泡联动

VOCs排放降99.25%；菌群抑制率95%；泡沫溢出降99%——三重结构锁，缺一不可。

五、结构设计的"五不准"——血写的教训

序号不准后果真实案例

1不准平底罐存油剂残留8%—10%，年损失12万+清罐人工8万某厂平底罐，年含油废水120吨

2不准无龟甲网PE衬里PE脱落→钢板腐蚀→Fe³+污染→整缸破乳某厂PE脱落3个月，5吨油剂报废

3不准不锈钢管口3个月穿孔，油剂泄漏→菌群爆发某厂316L阀存油剂，8个月穿孔

4不准无集液槽污泥沉积→底部腐蚀→穿孔某厂无集液槽，2年罐底腐蚀穿孔

5不准单腔无计量比例投加%→油剂性能波动→客户退货某厂单腔罐，比例误差15%，退货损失87万

六、未来结构趋势——2030年的化纤油剂储罐

方向当前水平2030目标突破点

双腔结构手动电磁阀控制AI全自动比例投加%，零人工

锥底60°固定角度可调角度锥底（30°—70°）适配不同粘度油剂

内衬PE 16mm石墨烯/SiC涂层PE耐油剂溶胀+50%，寿命25年

呼吸阀低泄漏0.003m³/h磁悬浮密封+零泄漏VOCs→0

集液槽固定式自清洁集液槽（超声波）污泥自动分解

泡沫处理消泡剂联动光催化消泡+零化学添加环保+省耗材

碳足迹单一设备级全生命周期区块链碳审计一次过

结语

化纤油剂储罐的结构设计，不是画个圆筒加个底——它是：

60°倒锥底+集液槽 的排残哲学；

双腔+电磁阀+流量计+传感器 的精准投加系统；

龟甲网+PE 16mm+镜面Ra≤0.4μm 的防腐生命线；

全PP/PTFE管口 的防腐蚀铁律；

低泄漏呼吸阀+氮封+泡沫联动 的三重环保锁；

15年总成本省780万 的经济账；

零泄漏、零破乳、零菌群、零VOCs超标 的结构承诺。

在化纤车间，选对储罐结构，不是选贵的——是选对的。选对了，年省300万，零报废，零督察约谈，零客户退货——这笔账，每一位化纤厂老板、每一位设备经理、每一位工艺总监，都该算得清清楚楚。

存油剂，不是存助剂——是存配比、存活性、存菌群、存客户信任。结构选对，油剂活着出罐；结构选错，百万打水漂。这就是化纤油剂储罐结构设计的铁律。
