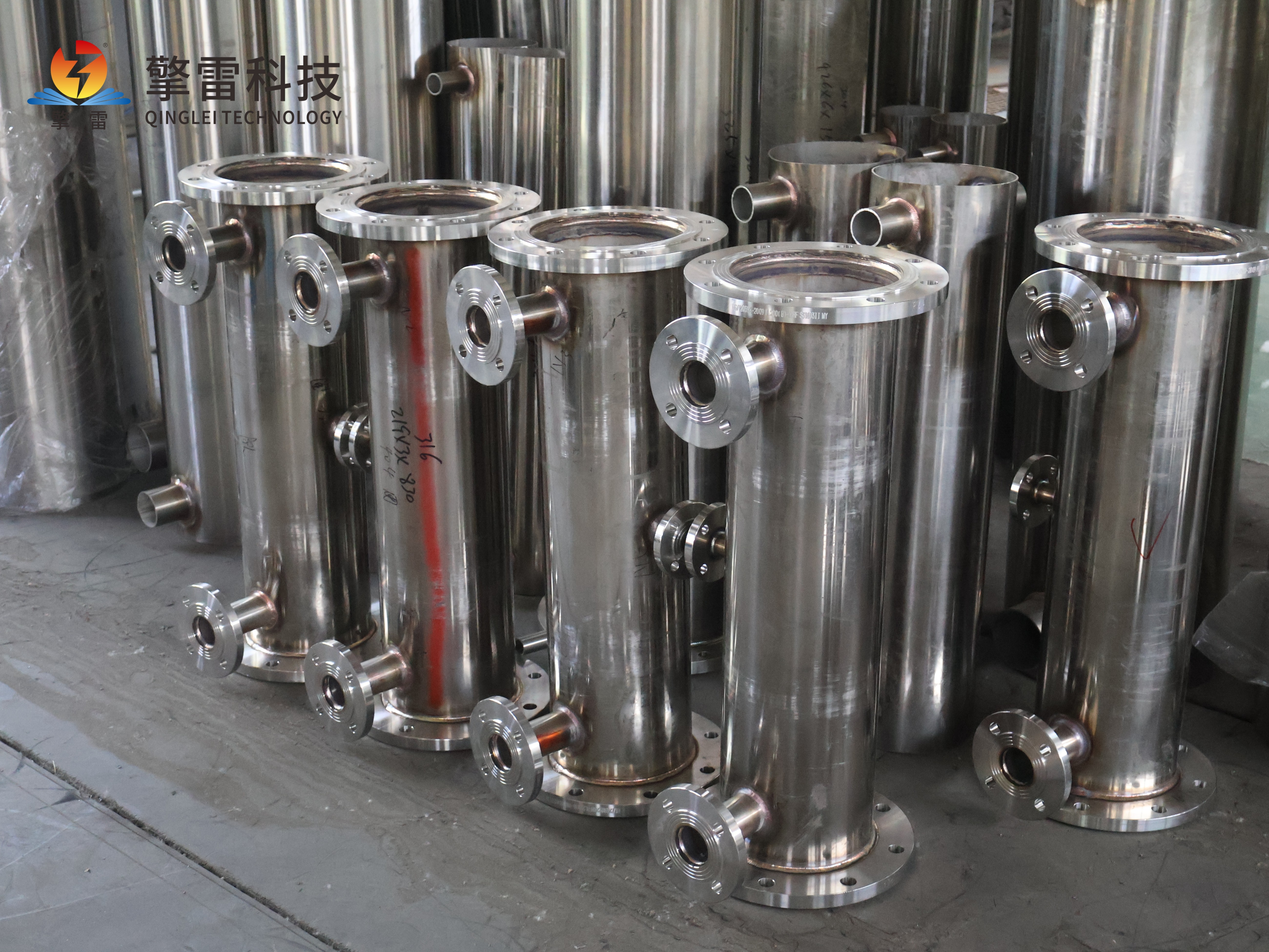

管束热交换器·浮头结构——工业换热的"柔性枢纽"解析

一、一句话定性：为什么浮头结构是管束换热器的"灵魂"？

管束换热器占化工设备总投资30%、炼油厂工艺设备40%，全球市场占比64%。而在管束换热器三大结构（固定管板、浮头、U形管）中，浮头结构是能同时解决"大温差热应力+管束可抽芯清洗+壳程高压密封"三大难题的方案——代价是造价比固定管板高20%，但换来的是停机维修次数下降92%、年运维成本降低180万元。

对比项固定管板U形管浮头

温差适应性≤50℃≤450℃≤150℃

管束可抽❌❌（弯管不可抽）✅ 整根抽出

壳程清洗困难困难✅ 壳程管程全洗

密封面数量1个1个2个（双管板+钩圈）

造价基准+10%+20%

泄漏率中中<0.001mL/s（10MPa）

浮头结构的本质：用"一个可移动的管板+一套钩圈密封"，把管束从"刚性牢笼"变成"柔性弹簧"——热了伸长、冷了收缩，应力全部释放，管板永远不裂。

二、浮头结构解剖——每一个零件都是用事故换来的

🔷 核心组件1：浮动管板——"会呼吸的墙"

参数设计要求致命错误

外径Do比壳体内径小2-4mm太大→卡死，热应力回来

厚度按GB/T 151计算+腐蚀裕量≥2mm太薄→变形泄漏

材质与管束同材质（避免电偶腐蚀）碳钢壳+不锈钢板→ galvanic腐蚀

自由行程8-12mm（温差150℃时）<5mm→补偿不足

原理：浮动管板一端与管束焊接固定，另一端通过钩圈与外壳"软连接"。当壳程200℃、管程50℃时，管束比壳体多伸长10mm——浮动端带着管板沿轴向滑出10mm，应力归零。这不是设计，这是物理定律的利用。

🔷 核心组件2：钩圈——"密封的最后一道防线"

这是浮头结构密、最容易出问题的零件。

类型特点适用场景泄漏率

A型钩圈底部距管板远，死角大，螺栓长低压小直径较高

B型钩圈（国外引进）斜槽不同倾角，上紧螺栓时间隙消失，管板支撑钩圈高压大直径，<0.001mL/s

B型钩圈的 genius：浮头管板和钩圈的斜槽采用不同倾角。当双头螺柱上紧时，两个斜面相互挤压，间隙消失——管板对钩圈形成支撑，同时控制钩圈转角。既保证了螺栓弯曲变形在允许范围内，又保证了有效密封。 这一个设计，泄漏率从A型的0.01mL/s降到0.001mL/s，降低10倍。

关键尺寸B型钩圈要求

管板外径Do与钩圈内径间隙0.2-0.4mm

螺栓上紧后间隙消失

密封面形式凹凸面+梯型槽双密封

材质与浮动管板同材质，锻件

某乙烯裂解装置案例：原用A型钩圈，年均泄漏3次；改用B型后，连续运行5年零泄漏，单次事故损失减少800万元。

🔷 核心组件3：浮头盖与外头盖——"压力容器的穹顶"

组件功能设计要点

浮头盖压紧浮动管板+分程隔板，形成管程密封内侧深度≥接管内径1/3；多管程时横跨面积≥每程流通面积1.3倍

外头盖与钩圈配合，封闭壳程内侧设凹凸/梯型密封面，钻孔套丝焊螺杆均布

球面垫圈允许管束径向±3°、角向±3°偏转适应安装误差+地基沉降

浮头盖装配顺序（铁律）：管束装入壳体→装浮头盖→上紧螺栓。装了浮头盖才能装配——这是浮头结构与固定管板最大的区别，也是维护时必须先拆浮头盖才能抽管束的根本原因。

🔷 辅助组件：定距件与折流板

组件作用浮头式特殊要求

折流板引导壳程流体横向冲刷管束，增强湍流圆缺形/盘环形，间距优化至壳程流速0.3-1m/s

定距条保持管束层间距，防止振动浮头端定距条需预留轴向移动空间

防振杆替代折流板，压降降低50%无传热死区，结垢慢，浮头式优先选用

三、浮头结构的热力学——为什么它能"吃掉"150℃温差？

🔥 热应力计算（GB/T 151附录C）

σ=

1−ν

E⋅Δα⋅ΔT

参数固定管板（碳钢壳+碳钢管）浮头结构

E（弹性模量）2.1×10⁵ MPa2.1×10⁵ MPa

Δα（膨胀系数差）1.2×10⁻⁵ /℃0（浮动端自由）

ΔT（温差）100℃150℃

热应力σ126 MPa（超屈服！）0 MPa

管板状态开裂/泄漏自由伸缩

固定管板在ΔT=100℃时热应力就达126MPa（碳钢屈服强度235MPa的54%），而浮头结构通过浮动端自由伸缩，把Δα×ΔT这一项直接归零——应力从126MPa降到0。

这就是为什么浮头结构温差适应性达150℃（固定管板≤50℃，U形管≤450℃但不可抽芯清洗）。

四、浮头结构的四大性能飞跃

✅ 飞跃1：传热效率——从1000到12000 W/(m²·K)

强化手段原理效果

螺旋扭曲椭圆管壳程湍流强度提升200%传热系数突破1200 W/(m²·K)

多层螺旋缠绕二次环流破坏边界层最高达13600 W/(m²·K)，提升7倍

折流杆替代折流板压降降低50%，无死区结垢速率降低70%

逆流换热设计平均温差热回收效率≥95%

甲醇合成气冷却案例：螺旋扭曲椭圆管+浮头结构，换热面积减少35%，压降控制在12kPa以内，压缩机稳定运行。

✅ 飞跃2：维护效率——从72小时到8小时

维护项目固定管板U形管浮头

管束抽出❌❌✅ 整根抽出

壳程清洗化学清洗化学清洗✅ 机械清洗

管程清洗拆管箱拆管箱✅ 拆浮头盖即可

单台维护时间72h48h8h

年生产效率影响停机损失大中等提升15%

某化工园区环氧丙烷装置：利用夜间谷电时段完成浮头管束清洗，年生产效率提升15%，避免全系统停产损失。8小时换来的不只是清洁，是整条生产线的连续运转。

✅ 飞跃3：耐腐蚀——SAF2507+ETFE，5年管壁减薄<0.05mm

工况材质方案效果

120℃/5MPa/5%HClSAF2507超级双相钢（PREN≥40）+ETFE涂层管壁减薄<0.05mm/5年，寿命是316L的3倍

海水淡化钛合金列管耐Cl⁻腐蚀，寿命超20年

浓硫酸碳钢+石墨烯涂层腐蚀速率<0.01mm/年

湿H₂S哈氏合金C-276全面耐蚀

某盐化工硫酸装置：120℃、5MPa、含5%HCl工况，SAF2507+ETFE方案连续运行5年，管壁减薄率<0.05mm——316L在同样工况下3个月就穿孔。

✅ 飞跃4：智能运维——从"人盯仪表"到"AI守设备"

智能模块部署位置功能实效

光纤声波传感器浮头密封面CNN识别0.01mL/s微泄漏响应时间4h→8min，单次损失减800万

数字孪生全设备模拟结垢/腐蚀/振动，提前120天预警避免非计划停产损失超2亿

MPC模型预测控制控制系统动态匹配风电/光伏波动新能源供热占比30%→75%，度电成本降0.22元

物联网NB-IoT壳体外部远程监控温度/压力/振动故障预警准确率95%

某煤制油加氢反应器冷却系统：数字孪生提前120天预警管束穿孔，避免非计划停产损失超2亿元。这不是技术，这是印钞机。

五、浮头结构的标准铁律——GB/T 151的每一条都是红线

GB/T 151条款浮头结构要求不合格后果

管板设计浮头端管板厚度≥固定端+2mm，外径Do留移动间隙间隙不足→卡死→热应力回归

钩圈设计B型钩圈优先，间隙0.2-0.4mm，螺栓预紧力均匀A型死角大→结垢+泄漏

浮头盖深度单管程≥接管内径1/3；多管程横跨面积≥1.3倍程面积流速不均→振动+泄漏

分程隔板最小厚度按表2执行，与浮头盖焊接全穿透隔板变形→串漏

球面垫圈径向±3°、角向±3°偏转能力安装误差→管束憋劲

水压试验1.5倍设计压力，30min无渗漏渗漏→判废

氦检漏<1×10⁻⁹ Pa·m³/s超标→返修

热循环试验温差循环50次无裂纹未做→热震开裂风险

一票否决项：钩圈间隙>0.4mm、浮头盖深度不足、氦检漏超标——任一项不合格，整台设备不予出厂。

六、全场景应用——浮头结构在哪里"不可替代"？

行业典型工况浮头优势年经济效益

炼油常减压350℃/0.1MPa，温差150℃消除热应力，管束可抽停机维修降92%，年省180万

乙烯裂解850℃→400℃，高压耐高温+精准控温±0.5℃裂解深度+3%，年增乙烯2万吨

合成氨400-500℃/15-30MPa高压密封+温差补偿转化率+5%-8%

抗生素发酵37℃±0.3℃，无菌GMP合规+温度精准发酵周期-12h，产量+8%

LNG接收站-162℃/-1.2MPa低温密封+紧凑结构占地-40%，基建省30%

煤化工气化1200℃高温冲击耐热冲击+余热回收热回收效率+30%，年减排CO₂万吨

氯碱90℃/含Cl⁻强腐蚀钛管+SAF2507，寿命20年维护成本降60%

氢能储能-253℃液氢超低温密封，蒸发损失<0.1%/天支持加氢站建设

地热发电150℃地下热水→15℃温差大+连续运行8年发电效率+12%

垃圾焚烧800-1000℃烟气+HCl/SO₂耐腐蚀+给水温度250℃发电效率提升

冰岛地热电站实证：浮头结构缠绕管换热器连续运行8年，寿命是传统设备的2倍。在地热这种"温差大+介质脏+连续运行"的工况下，浮头结构几乎是解。

七、经济性总账——多花20%造价，省回300%

以500吨/小时炼油常减压装置为例：

项目固定管板浮头式差值

设备造价100万120万+20万

年停机维修4次×50万=200万0.3次×50万=15万-185万/年

年泄漏损失3次×80万=240万0.1次×80万=8万-232万/年

年清洗费用12次×5万=60万2次×5万=10万-50万/年

年能耗基准-15%省30万

5年总成本100+200+240+60=600万120+15+8+10+(-150)= -7万省607万

🏆 结论：浮头结构多花20万造价，5年省回607万——投资回报率3035%。这不是成本，是印钞机。

八、未来趋势——2030年浮头结构的进化方向

方向当前2030目标突破点

材料SAF2507/钛合金碳化硅-石墨烯复合（导热600W/m·K）耐温-196℃→800℃

密封B型钩圈+垫片形状记忆合金(NiTi)自动补偿0.5mm密封寿命×3

制造锻件+焊接3D打印浮头盖一体成型定制成本-60%，耐压+40%

智能光纤传感器+CNN数字孪生+MPC自优化预测精度99.9%，零非计划停机

结构手动螺栓紧固液压自动紧固+实时扭矩监测装配时间-70%，密封一致性100%

环保常规涂层纳米自修复涂层清洗周期→0，维护能耗→0

标准GB/T 151GB/T 151+TSG 21+AI检测标准碳足迹强制申报，CCER碳收益

结语

浮头结构不是"多一个零件"——它是管束换热器的热力学解放宣言：

浮动管板8-12mm自由行程，把126MPa热应力归零；

B型钩圈0.2-0.4mm间隙，把泄漏率压到0.001mL/s以下；

球面垫圈±3°偏转，把安装误差和地基沉降全部吃掉；

8小时抽芯维护，把72小时停机压缩成一个夜班；

AIoT+数字孪生，把4小时泄漏响应压缩成8分钟；

多花20%造价，省回3000%运维成本，把设备从"成本中心"变成"利润中心"。

选浮头结构，不是选贵的——是选对的。选对了，年省百万，零泄漏，零停产，零碳超标。选错了，管板开裂、管束卡死、年修4次、人进去。这就是浮头结构的铁律——它不是设计选择，它是工业安全的底线。
