气液列管式换热器——工业传热领域的核心装备全景概述

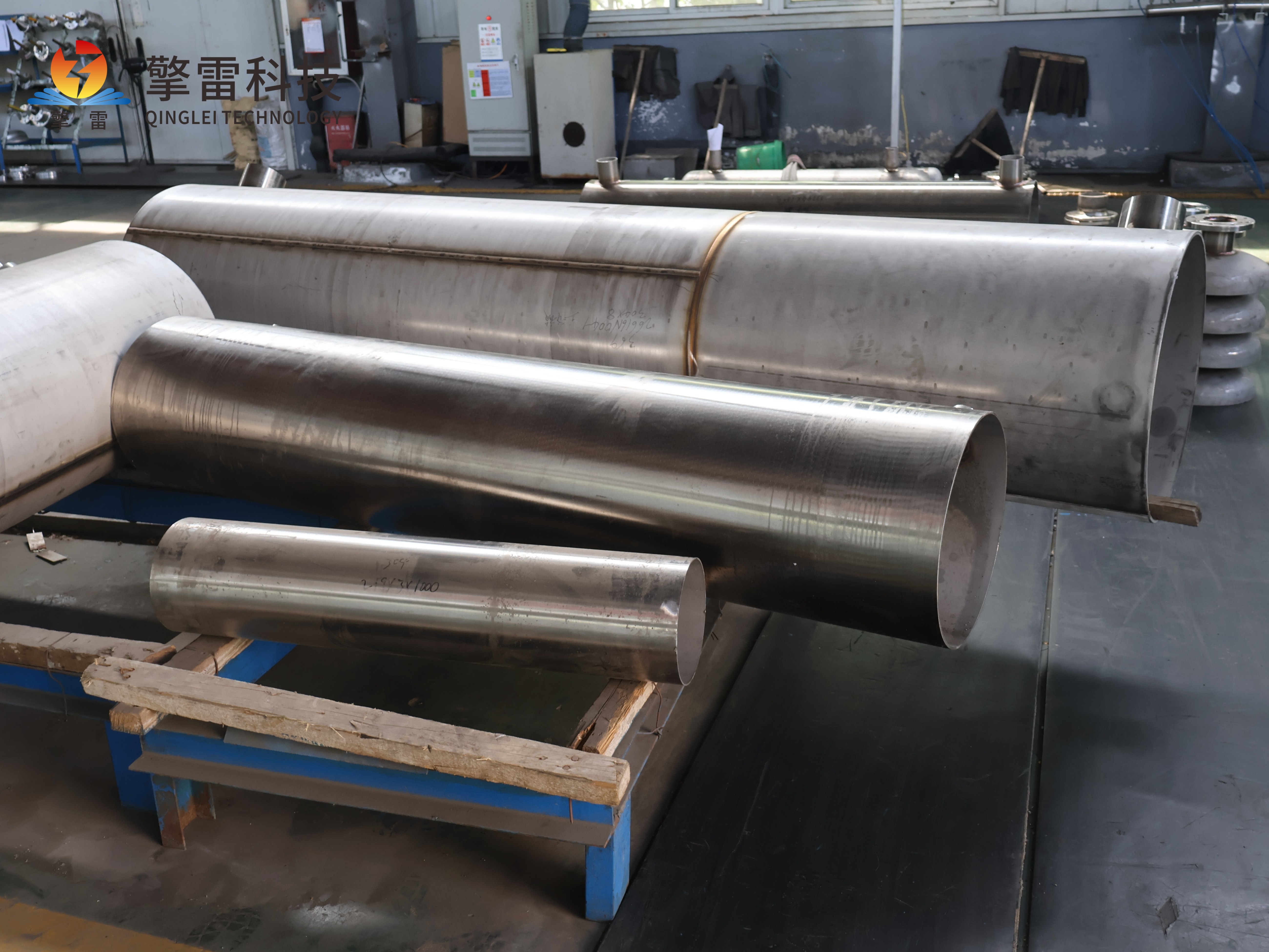

一、设备定义：什么是气液列管式换热器？

气液列管式换热器是一种通过金属管壁实现气-液两相间壁式传热的管壳式换热器。它将高温气相介质与低温液相介质分隔在管程和壳程两侧，热量通过管壁从高温侧传导至低温侧，实现气相冷凝或液相加热/汽化。

核心定位：在所有换热器类型中，气液列管式换热器是同时兼顾耐高压（最高40MPa）、耐高温（-196℃至1200℃）、适应大温差、处理脏污介质的全能型设备，被誉为"工业传热的脊梁骨"。

二、工作原理：三步完成气液热量传递

整个传热过程可精确拆解为三个阶段：

阶段物理过程关键设计

① 高温侧对流气相介质（如高温烟气、蒸汽）在壳程流动，通过对流传热将热量传递给管壁折流板/螺旋导流板迫使气体形成湍流，破坏边界层

② 管壁热传导热量经金属管壁（导热系数120-270 W/(m·K)）从高温侧传导至低温侧管材选择决定传导效率，Incoloy 825管壁寿命可达20年

③ 低温侧对流液相介质（如冷却水、油品）在管程流动，吸收管壁热量完成升温或相变翅片管/螺纹管强化液相侧传热，温差波动控制±0.5℃

典型案例：炼油厂高温炉气（500-800℃）走壳程，原油（50℃→150℃）走管程，换热效率达95%，年节约燃料气50万吨标煤。

流道分配黄金法则：

易结垢、腐蚀性强、粘度大的介质 → 走管程（便于清洗、可选耐蚀材）

气相介质（流速高、易振动） → 走壳程（折流板引导，减少阻力）

流量小、传热系数低的介质 → 走壳程（错流提升效率）

三、结构组成：七大核心部件缺一不可

部件功能材质选择设计要点

壳体承压容器，容纳壳程介质，支撑管束碳钢（低压）/316L（中压）/钛合金（强腐蚀）圆筒形，壁厚按GB/T 151计算

管束热量传递核心，管内走液相316L/钛合金/碳化硅排列方式：正三角形（传热+15%）或正方形（易清洗）

管板固定管束两端，隔离气液两程与换热管同材质焊接/胀焊结合，泄漏率<0.001%

折流板引导壳程气体多次折流，增强湍流碳钢+防腐涂层弓形（缺口30%）/圆盘-圆环形（高粘度介质）

封头构成管程通道，控制流向与壳体同材质可拆卸设计，便于维修

接管气液进出口与介质匹配口径按流速计算，避免沉积或冲蚀

辅助件排气口/排污口/温度计/压力表—排除不凝气、定期排污、实时监控

结构亮点：部分装置内部设有螺旋导流板，迫使气液形成二次环流，传热系数较传统夹套提升40%以上，单位体积换热面积达170㎡/m³，体积仅为传统设备的1/10。

四、四大结构类型：选对类型，效率翻倍

类型结构特点优势劣势适用场景

固定管板式管板与壳体焊接固定结构简单，成本低温差大时热应力开裂温差<50℃，不易结垢

浮头式一端管板自由浮动温差应力自补偿，易清洗小浮头可能内漏温差大、压力高（石化/电力）

U型管式每根管呈U形，两端固定在同一管板耐高温高压，无小浮头泄漏管程清洗困难壳程介质易结垢（合成氨/电站）

填料函式填料函密封，允许管束位移特定化工流程适用应用面窄反应器热交换段

选型数据：某加氢裂化装置采用U型管替代传统固定管板后，法兰数量减少60%，泄漏风险降低80%，年维护成本下降40%。

五、核心技术参数：一张表看懂性能天花板

参数典型值对比传统设备

传热系数3000-14000 W/(m²·℃)板式的2-3倍，夹套的5倍

耐温范围-196℃至1200℃碳钢设备的3倍

耐压能力最高40MPa板式的4-8倍

换热面积单台可达20000㎡模块化拼接，灵活扩容

泄漏率<0.001%/年传统设备的1/100

设备寿命15-30年碳钢设备的3-6倍

清洗周期6-36个月传统设备的3-6倍

换算成经济账：某化工企业废热回收项目，热效率达92%，较传统管壳式提升15%，年节约蒸汽1.2万吨，相当于减少碳排放3000吨。

六、材料体系：从碳钢到碳化硅，四级防护

材质耐温耐蚀性寿命典型应用成本指数

碳钢Q235B≤400℃弱腐蚀，pH 6-95-8年低压水-蒸汽换热1×

316L不锈钢≤600℃中等腐蚀，Cl⁻<500ppm10-15年食品/制药/弱酸碱2.5×

钛合金TA2≤800℃强耐Cl⁻（50000ppm）20年+海水/强酸/沿海化工8×

Incoloy 825≤700℃耐H₂S/有机酸15-20年含硫油气/酸性气冷凝6×

哈氏合金C-276≤650℃耐HF/HCl/H₂SO₄10-15年盐酸回收/加氢裂化15×

碳化硅SiC≤1600℃年腐蚀速率<0.005mm20年+高温烟气/垃圾焚烧/煤化工10×

材料选择核心逻辑：材质越耐蚀→泄漏越少→污染越少→修复越少→碳排越少。这是一条从材料到环保的完整因果链。

七、六大应用场景：每一个都是"工业命脉"

🔥 场景1：炼油厂高温烟气余热回收——年节能超千万

炉气（500-800℃）走壳程，原油走管程（50℃→150℃），传热效率95%，年节约标煤超万吨，CO₂减排3.6万吨。

🔥 场景2：化工蒸馏塔冷凝——溶剂回收率98%

塔顶烃类蒸汽经壳程冷凝，冷却水走管程，螺旋管束使冷凝效率提升40%，溶剂年损失从5%降至0.5%，年节约成本超千万元。

🔥 场景3：制药巴氏杀菌——精度±0.5℃

蒸汽（气相）走壳程，牛奶（液相）走管程，316L内壁Ra≤0.4μm，温度波动±0.5℃，蛋白质变性率优于传统工艺，产品合格率99.9%。

🔥 场景4：食品果汁浓缩——能耗降25%

高温蒸汽加热果汁，列管式冷凝器回收二次蒸汽，浓缩效率提升15%，能耗降低18%，产能提升30%。

🔥 场景5：电力蒸汽冷凝——发电煤耗降5g/kWh

汽轮机排汽（气相）冷凝为水（液相），钛合金管束耐蚀寿命20年，冷凝效率提升18%，年节约标煤超万吨。

🔥 场景6：LNG BOG再液化——能耗降30%

蒸发气（BOG）经列管式冷凝器液化回收，碳钢耐低温管束（-196℃），套设备72小时满负荷稳定运行，年减少天然气损耗超亿方。

八、智能化升级：从"被动运行"到"AI预判"

智能技术效果量化数据

数字孪生模型虚拟映射运行状态，故障预测准确率85%，设计周期缩短50%

AI优化算法动态调节流体分配能效提升10%-15%，响应<30秒

光纤布拉格光栅传感器实时监测管壁温度梯度等16个参数预警准确率>95%，非计划停机减少60%

声发射传感裂纹/腐蚀萌生检测故障预警准确率98%

物联网远程监控云端传输，远程运维运维效率提升40%，人力成本降35%

仿生表面（鲨鱼皮结构）减少流体阻力压降降低20%，结垢率降50%

案例：某炼油厂催化裂化装置应用数字孪生+AI后，预测性维护使非计划停机减少60%，维护成本降低45%，年节约运维成本超500万元。

九、经济性总账：贵20%，省50%——这笔账太划算

对比维度传统碳钢/单管程气液列管式（优化方案）

初始投资基准+20%-30%

设备寿命3-5年15-30年

年维护成本高（频繁停机）降低40%-75%

传热效率基准提升30%-50%

燃料/蒸汽消耗基准降低15%-40%

清洗频次每月1次每6-36个月1次

泄漏风险1%-5%/年<0.001%/年

危废排放1200吨/年<200吨/年

20年总成本基准降低40%-50%

一句话：初期多花的钱，第18个月就通过节能赚回来了——剩下19年零6个月，全是纯利润。

十、未来已来：四大方向重新定义"换热天花板"

🔥 材料端：碳化硅-石墨烯复合材料导热系数突破300W/(m·K)，耐温1500℃，寿命目标30年+

🔥 制造端：3D打印定制化流道，比表面积达500m²/m³，传热效率再提15%，设备升级周期缩短70%

🔥 智能端：AI+数字孪生+区块链碳足迹追踪，环保审计从"年检"变"秒检"，故障响应时间缩短70%

🔥 系统端：余热梯级利用+热-电-气多联供，综合能效突破85%，碳排放趋近于零

市场预判：到2030年，气液列管式换热器在高温高压将超40%，氢能、地热、CCUS等新兴领域需求年增长15%-20%，市场规模突破1500亿元。

结语

气液列管式换热器不是"一种设备"——它是化工、电力、制药、食品四大行业的热量枢纽，是从-196℃深冷到1200℃高温的全能战士，是年腐蚀速率<0.005mm的材料奇迹，是AI预判故障准确率98%的智能终端。

在"双碳"倒计时的今天，每一台气液列管式换热器多回收1%的余热，就是一座工厂少排万吨CO₂的开始；每减少一次泄漏，就是少污染一方水土的承诺。

选对换热器，不是省设备费——是省下十年的停产风险、百万的维修账单、千万的产品报废损失，和一座工厂的绿色未来。这不是概述，这是工业命脉的全景图。
