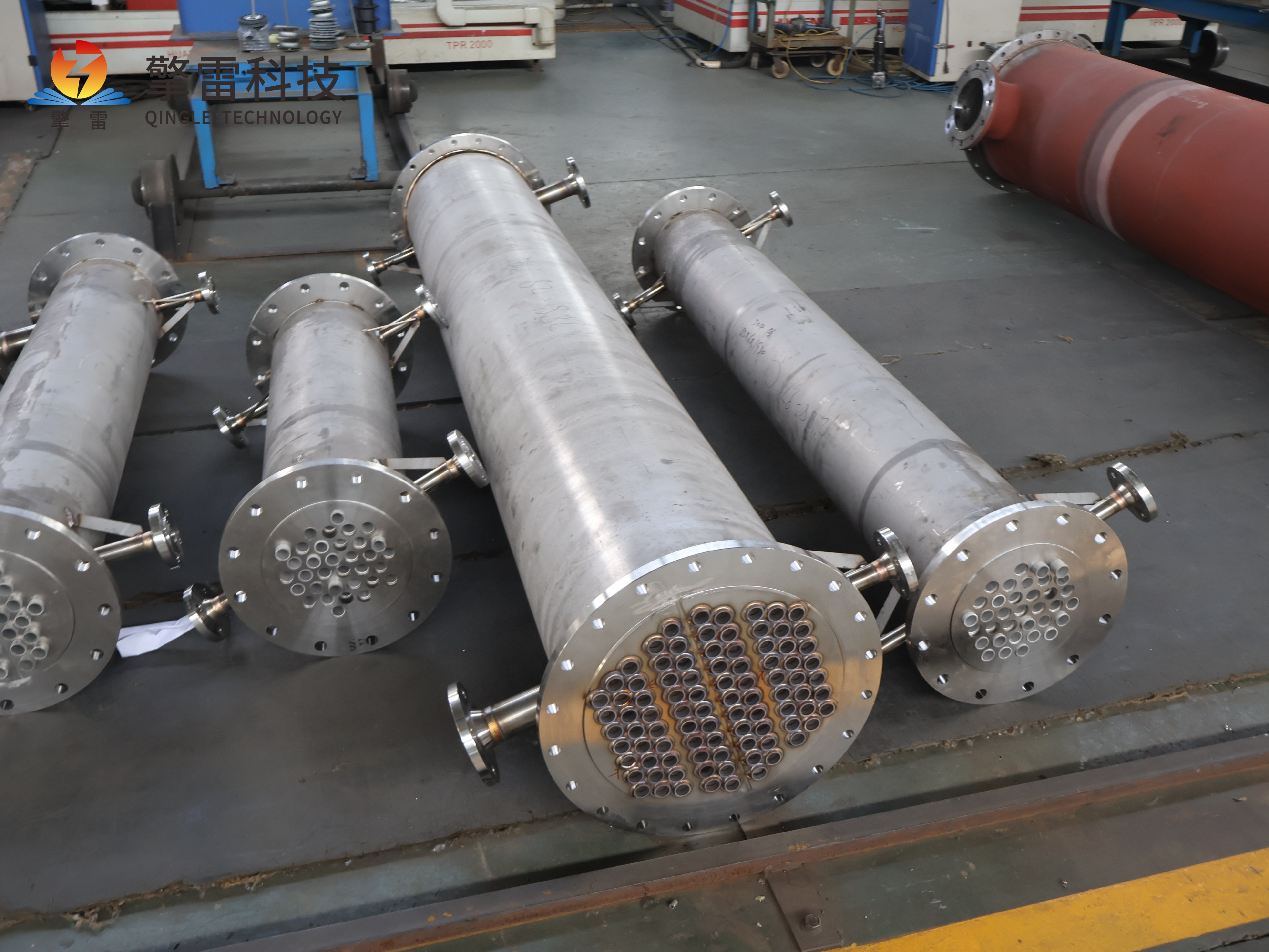

管壳式换热机组-概述
管壳式换热机组（Shell and Tube Heat Exchanger Unit）是以管壳式换热器为核心，将换热器、循环泵、补水泵、智能监测与控制系统、阀门及管路附件等按工艺需求集成一体化设计、预制调试后交付用户的热力交换成套设备。用户到场后只需接通管路和电源即可投运，安装周期较传统分散式方案缩短40%以上，维护成本降低30%以上。

管壳式换热机组-概述

管壳式换热机组-概述

管壳式换热机组——概述

一、什么是管壳式换热机组？

管壳式换热机组（Shell and Tube Heat Exchanger Unit）是以管壳式换热器为核心，将换热器、循环泵、补水泵、智能监测与控制系统、阀门及管路附件等按工艺需求集成一体化设计、预制调试后交付用户的热力交换成套设备。用户到场后只需接通管路和电源即可投运，安装周期较传统分散式方案缩短40%以上，维护成本降低30%以上。

一句话定义：管壳式换热机组 = 管壳式换热器（换热核心）+ 循环动力系统 + 智能控制系统 + 安全保护系统，是工业与民用领域应用的集成化换热装备。

据行业统计，在全球换热器市场中，管壳式换热器仍占据约64%的主导地位；在化工设备总投资中换热器占比约30%，在炼油厂工艺设备中占比高达40%，海水淡化装置则几乎全部由换热器组成。

二、核心组成

组成模块部件功能说明

换热核心壳体、管束、管板、折流板（挡板）、管箱/封头冷热流体通过管壁实现间壁式换热；折流板引导壳程流体横向冲刷管束，增强湍流，提升传热效率

动力系统循环泵（一用一备）、补水泵循环泵提供管程/壳程流体动力；补水泵自动定压补水，维持系统压力稳定

控制系统PLC控制器、温度/压力/流量传感器、变频器、AIoT模块实时监测运行参数，自动调节泵转速、阀门开度，实现无人值守

安全系统电磁阀+安全阀（二级超压保护）、超温联锁、断电蒸汽切断、UPS应急切换确保超压、超温、断电等异常工况下设备安全

辅助系统过滤器（不锈钢楔形滤网）、除污器、排气排液阀、保温层过滤杂质、排除气堵、减少热损

三、工作原理

高温流体 → 管程入口 → 管束内流动 → 管壁传热 → 管程出口（降温）

 低温流体 → 壳程入口 → 折流板引导S形/错流 → 吸收热量 → 壳程出口（升温）

管程流体：在换热管内流动（可单程、双程或多程，通过管箱内隔板实现）

壳程流体：在管束与壳体之间的间隙流动，折流板迫使流体多次横向冲刷管束

热量传递：高温侧→管壁→低温侧，折流板产生的湍流效应使传热系数大幅提升

智能调节：控制器根据供回水温度、室外温度、负荷变化，自动调节泵转速和阀门开度

逆流布置时壁面热应力最小、传热温差最大，是优先选用的流动方式；实际设计中多采用逆流+错流组合，平均对数温差介于纯逆流和纯顺流之间。

四、主要结构类型

根据温差补偿方式不同，管壳式换热机组的换热核心分为以下几种：

类型结构特征适用场景温差限制造价

固定管板式管束两端管板与壳体焊接一体，可加波形膨胀节温差小（≤50℃）、壳程洁净、低压≤50℃（加膨胀节≤70℃）

浮头式一端管板可自由浮动，管束可整体抽出温差大、壳程易结垢、需机械清洗无限制较高（比固定式高约20%）

U形管式每根管弯成U形，两端固定在同一管板上高温高压、温差极大、壳程结垢无限制中等

填料函式浮头移至体外，填料函密封温差大、需清洗、中低压无限制较低

双管板式内外两层管板，中间腔室充氮/抽真空高压测试、有毒/贵重介质、防交叉污染无限制最高

管束排列方式：

正三角形排列：布管紧凑，壳程湍动程度高，传热系数大，但管外清洗困难

正方形排列：管外有直线通道，便于机械清洗，适用于易结垢流体

五、关键技术参数

参数项数值范围备注

传热系数800～1500 W/(m²·K)（常规）；采用三维强化管可突破8500 W/(m²·℃)涡流热膜技术最高可达10000 W/(m²·℃)

设计压力管程≤2.5 MPa；壳程≤15 MPa（U形管式可达450℃/10MPa）双管板结构满足高压测试需求

设计温度-253℃（LNG工况）～850℃（碳化硅复合管束）常规碳钢≤400℃，不锈钢≤600℃

壳体直径≤1800 mm（常规）；大型可定制公称直径以400mm为基数，100mm进级

管长4～6 m（常规）；8～9 m（大面积/无相变）过长制造困难

管径19mm（常用）、25mm（易结垢）、32/51mm（气液两相/锅炉）管径越小越紧凑，但压降增大

管程数1～8程，常用1、2、4程程式增加→流速增大→传热系数提高，但压降增大

壳程数1～4程（纵向隔板实现）多壳程提高壳程流速

流速控制水：1～2.5 m/s；冷却水可达3 m/s；气体/蒸汽：8～30 m/s超过限值加剧磨蚀和振动

允许压降真空0.1～0.7MPa：0.004～0.034 MPa；常压：≥0.034 MPa参考工程标准

六、核心优势

优势维度具体表现对比板式换热器

耐温耐压常规≤400℃/2.5MPa；特种材料可达850℃/30MPa板式一般≤150℃/1.6MPa

适应性强汽水、水水、水油、油油等多种介质均可板式对介质清洁度要求高

处理量大单台可达数万m³/h板式单机处理量受限

结构可靠无垫片泄漏风险（焊接/胀接连接），设计寿命10～20年板式垫片老化是主要失效模式

清洗方便管束可机械抽芯清洗，浮头式/U形管式尤为便利板式需拆片清洗， labour intensive

材料广泛碳钢、不锈钢、钛合金、锆材、碳化硅、石墨等板式受垫片材料限制

经济性初期投资适中，全生命周期成本低板式初期便宜但维护成本高

模块化积木式设计，占地小，安装快板式也紧凑，但大流量需多台并联

经济性亮点：虽然初期投资较板式高30%～50%，但全生命周期成本（LCC）降低40%以上——寿命是板式的3～5倍，维护成本降低60%以上，年节能标煤可达数千吨。

七、智能化升级

现代管壳式换热机组已从"铁疙瘩"进化为"智慧热站"：

智能功能技术实现效果

AI温控深度学习算法+边缘计算芯片（响应<0.5s）温度控制精度±0.5℃，较传统PID提升50%

数字孪生三维模型+实时数据映射故障预警准确率>92%，非计划停机减少75%

预测性维护光纤光栅传感器监测管壁温度/应变提前3～7天预警，维护从"救火"变"预防"

峰谷电价响应机器学习优化运行时段年电费节省15%～25%

气候补偿室外温度传感器+算法自动调节二次侧供水温度节能20%～35%

远程监控MQTT/Modbus TCP上传云平台手机/PC实时监控，无人值守

故障自愈双泵冗余+电磁阀+安全阀二级保护超压时电磁阀先泄压，故障则安全阀接力

八、典型应用场景

行业典型工况机组配置特点效果

市政供暖集中供热、区域供热、楼宇采暖碳钢壳体+不锈钢管束，气候补偿+峰谷响应哈尔滨道里区项目：回水温差12℃→25℃，年节标煤8.2万吨

热电联产锅炉进排水冷却、汽机凝汽器排污钛合金管束耐腐蚀，耐高温高压发电效率提升1.2%，年省燃料500万元

石油化工含硫原油冷却、有机溶剂精馏、高温热排放锆材/254SMO超级奥氏体不锈钢，耐强腐蚀镇海炼化1500万吨/年项目：寿命从2年→10年+

新能源/绿氢电解槽冷却、LNG气化过冷碳化硅复合管束，-253℃～850℃宽温域宁夏宝丰10万吨/年绿氢项目稳定运行

核电第四代高温气冷堆常规岛换热核级材料，ASME U钢印认证350℃/15MPa强辐射环境可靠运行

制药/食品反应釜精确控温、奶汁加热冷却、果汁浓缩全不锈钢316L，GMP合规，无金属溶出产物纯度提升10%，符合FDA标准

海水淡化MED多效蒸馏末效冷凝器钛合金管束，耐海水腐蚀产水纯度≥99.9%，寿命15年

数据中心冷却水循环、余热回收紧凑模块化，AI能效优化PUE降至1.15，节能45%

钢铁冶金高炉煤气余热回收（800～1000℃烟气）耐高温合金，抗灰垢设计给水温度提升至250℃，吨钢能耗降12%

船舶/海洋平台柴油机废气锅炉冷凝、含H₂S介质处理抗振动（5G级）、耐海水腐蚀船舶能效提升，平台设备寿命15年

九、材料选型指南

管束材料适用介质温度范围耐蚀性能典型应用

碳钢（20#/Q235）清洁水、蒸汽、油≤400℃一般，需防腐涂层民用供暖、一般工业

304/316L不锈钢弱腐蚀水、食品级介质≤300℃良好，耐氯离子中等食品、制药、生活热水

254SMO超级奥氏体海水、酸雾、强氯离子≤350℃极优，耐点蚀/缝隙腐蚀海水淡化、化工

钛合金（TA1/TA2）海水、湿氯气、次氯酸≤400℃近乎免疫海洋平台、氯碱工业

锆材（Zr702）强酸（硫酸、盐酸）、含硫介质≤350℃极优，王水除外镇海炼化等石化项目

碳化硅/石墨复合腐蚀+高温，熔融盐-253℃～850℃接近零腐蚀绿氢、核电、LNG

铜/黄铜清洁水、低温导热≤200℃良好，但氨腐蚀小型汽-水换热器

选型原则：高温流体走管程（节省保温、减薄壳体）；高压流体走管程（减薄壳体）；腐蚀性强的走管程（节省耐蚀材料）；易结垢的走管程（便于清洗）。

十、设计制造标准

类别标准编号说明

产品标准GB/T 151-2014《热交换器》管壳式换热器设计、制造、检验

能效标准GB/T 29466-2023《工业用换热器能效限定值及能效等级》一级能效要求

施工验收GB 50242-2002《建筑给水排水及采暖工程施工质量验收规范》安装工程验收

压力容器TSG 21-2016《固定式压力容器安全技术监察规程》壳体按压力容器设计

国际认证ASME U钢印、CE认证、PED指令出口及高压项目

净水标准CJ/T 163-2002《导流型容积式水加热器》生活热水机组

水压试验要求：以最大工作压力的1.5倍做水压试验，蒸汽侧不低于供汽压力+0.3MPa，热水侧不低于0.4MPa，保压10min压力不降。

十一、防腐与维护要点

腐蚀类型主要原因防护措施

电化学腐蚀工业水中Cl⁻、O₂、微生物阴极保护+涂层+水质处理

化学腐蚀酸/碱介质直接侵蚀选用耐蚀材料（钛/锆/SiC）

孔蚀/缝隙腐蚀Cl⁻浓缩，管板-列管焊缝强度焊+贴胀工艺，双管板隔离

高温氧化>300℃金属氧化耐高温合金或陶瓷涂层

冲刷腐蚀高速流体+颗粒碳化钨涂层，流速优化

维护周期参考：

常规碳钢机组：每2～3年检查，每5年大修

不锈钢机组：每3～5年检查，每8～10年大修

钛合金/碳化硅机组：每5年检查，设计寿命15～20年免大修

自清洁涂层机型：结垢周期延长至24个月，清洗周期延长6倍

十二、前沿发展趋势（2025-2030）

方向关键突破预期效果

新材料碳化硅/石墨烯复合管束（导热系数预期500 W/m·K）传热效率再提升18%～22%

3D打印选择性激光熔化（SLM）制造复杂螺旋流道压降降低20%～30%，定制化成本降30%

量子传感量子传感温控技术，响应时间<0.1ms控温精度革命性提升

纳米流体中科院大连化物所新型纳米流体传热效率提升18%～22%

CO₂工质CO₂自然工质换热机组替代HFCs单台年减排CO₂ 500吨

数字孪生+AI全生命周期健康管理故障预警准确率>98%，维护成本降50%

绿色闭环钛合金/锆材废料回收体系材料成本降低20%，碳足迹降20%

核电应用第四代高温气冷堆常规岛换热350℃/15MPa强辐射环境长期运行

市场规模预计2029年全球管壳式换热器市场达77亿元中国占据主导地位

十三、一句话总结

管壳式换热机组 = 管壳式换热器的"经典可靠" + 集成化设计的"即装即用" + AI智能的"无人值守" + 新材料新工艺的"性能"——它是高温、高压、强腐蚀、大流量工况下，板式换热器无法替代的工业换热，全生命周期成本、应用（占全球64%）、技术、标准最的热力交换装备。

如需进一步了解选型计算方法（换热面积、管束数量、压降校核）、某一行业的详细应用案例或与板式/板翅式换热器的深度对比，欢迎继续沟通。
