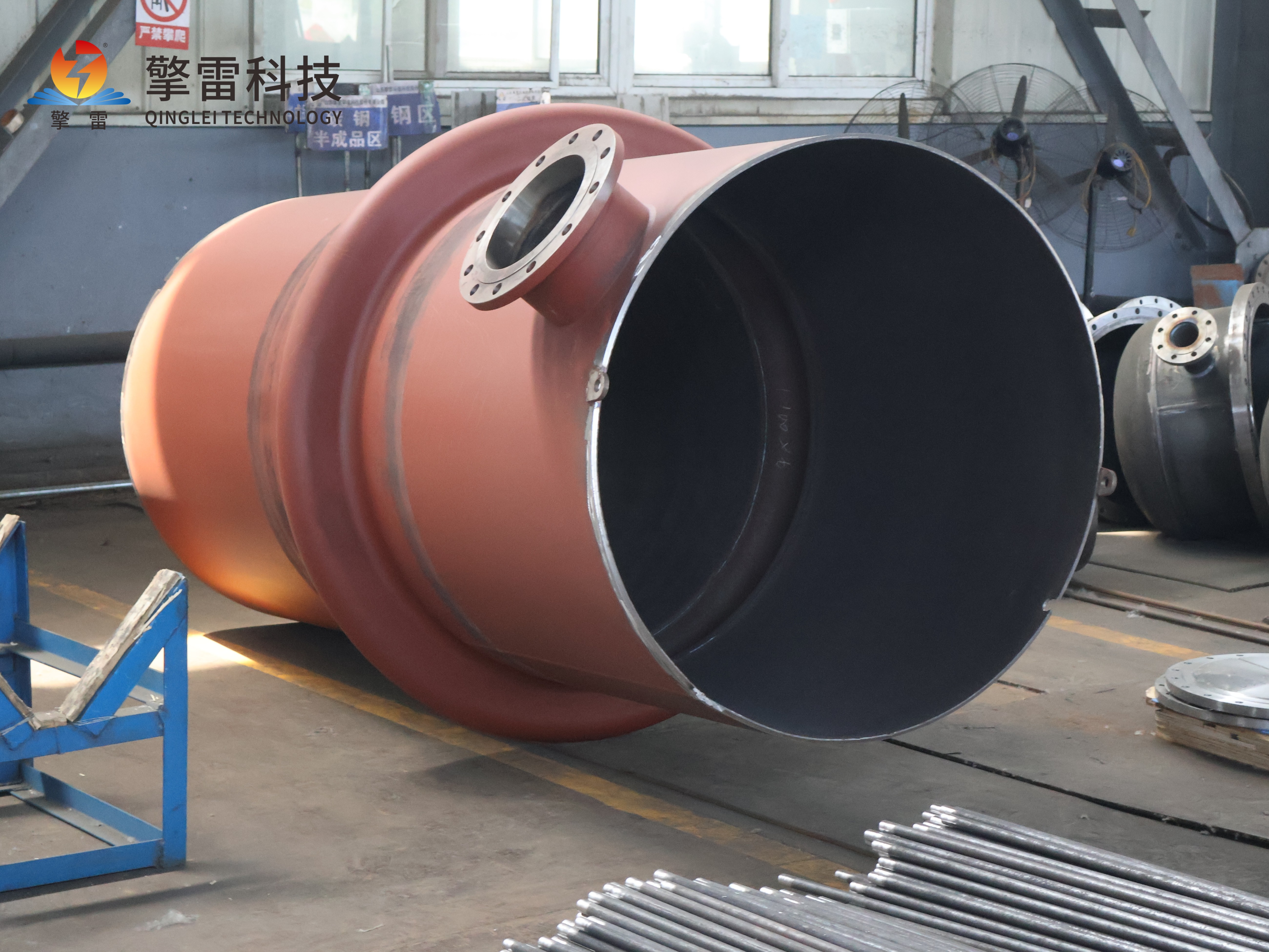

蒸汽列管式换热器-化工应用

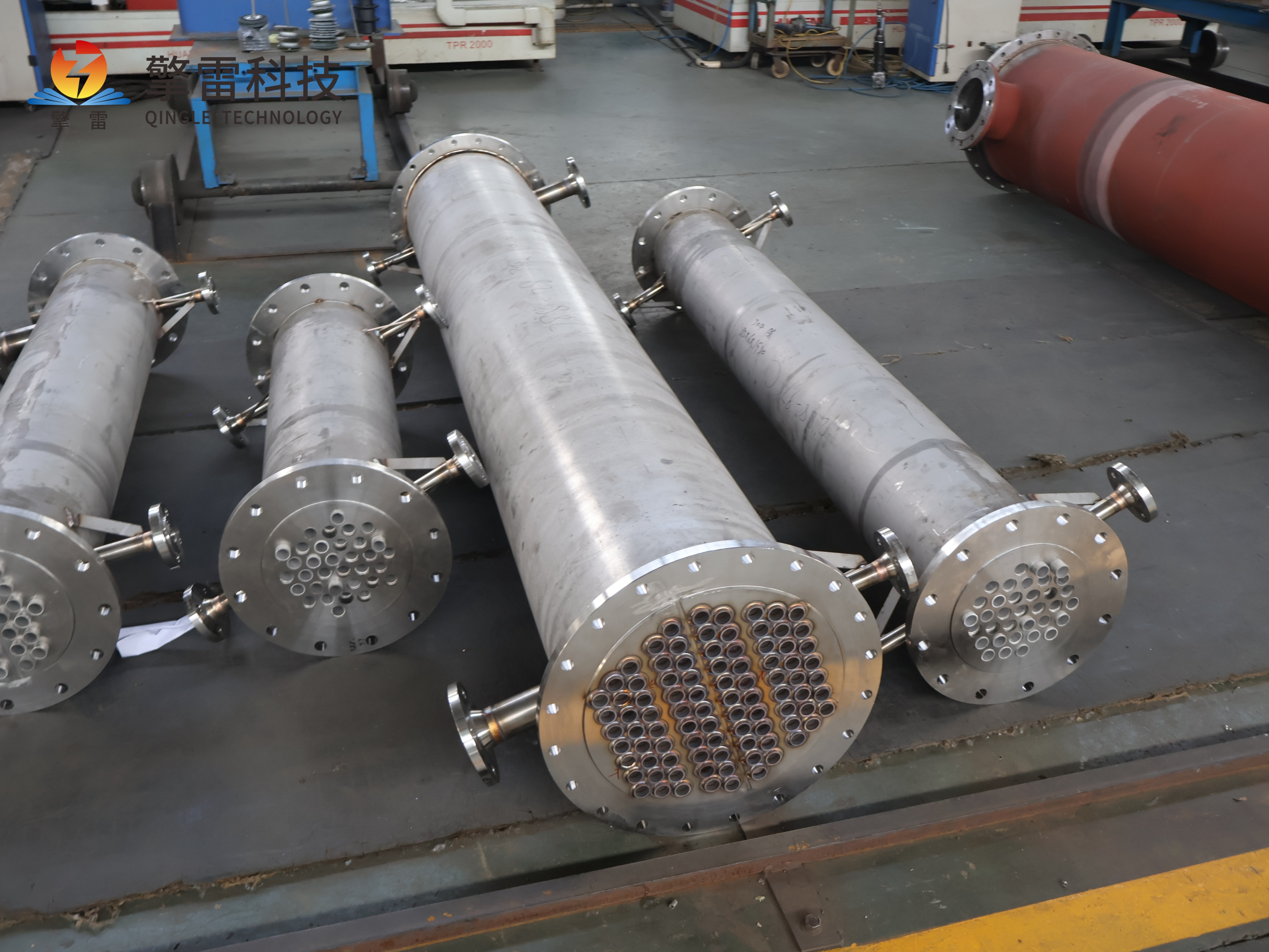

蒸汽列管式换热器-化工应用

蒸汽列管式换热器——化工应用的核心装备与实战全景

引言：化工行业的"热能心脏"

化工生产，本质上就是一场规模宏大的热能博弈——反应要控温、产物要冷却、溶剂要回收、余热要榨干。在这场博弈中，蒸汽列管式换热器以其钢铁之躯扛起了超过64%的换热重任，从合成氨装置到PTA反应器，从催化剂焙烧到废水处理，它是化工行业当之无愧的"热能心脏"。

一句话定性：蒸汽列管式换热器 = 汽水相变的效率 × 管壳结构的百年成熟 × 化工工况的全面适配，是化工热能转换领域性价比的"万能选手"。

一、核心工作原理：三步实现"点汽成金"

蒸汽列管式换热器的工作原理看似简单——蒸汽放热、冷水吸热、管壁传热——但其精妙之处在于汽水相变的热力学杠杆效应：

阶段过程关键数据

蒸汽冷凝高温蒸汽（如540℃高压蒸汽）进入壳程，在换热管表面释放潜热（约2257 kJ/kg），冷凝液沿管壁形成液膜，热阻极低潜热是显热的5～7倍，这就是"相变换热"的效率

冷水加热低温水在管程逆向流动，吸收蒸汽冷凝热量，温度飙升至设定值（如锅炉给水加热至280℃）逆流布置使对数平均温差

热补偿浮头式弹性连接或U型管结构，消除壳程/管程温差引起的热应力温差>50℃时必须考虑，否则管束扭曲脱落

结果：热回收效率≥90%，蒸汽冷凝，潜热利用率接近极限。 某电厂实测数据：将高压蒸汽冷凝为水、同时加热锅炉给水至280℃，热效率达92%，年节约标准煤1.2万吨，减少CO₂排放3.6万吨。

这不是设备，这是"印钞机"——每一滴冷凝水都在回收蒸汽的潜热，每一秒运行都在为企业省下真金白银。

二、结构解剖：六大部件各司其职

部件材质/设计化工场景关键作用

壳体碳钢/低合金钢，内壁防腐涂层，耐压0.1～10MPa，耐温-50℃～500℃承受高压蒸汽冲击，防止变形泄漏；化工腐蚀工况选不锈钢或内衬

换热管束φ19～57mm无缝钢管，材质视介质选316L/钛合金/哈氏合金/碳化硅，管长1.5～12m传热核心——正三角形排列使单位体积传热面积达80～150 m²/m³；化工强腐蚀选钛合金（耐Cl⁻达50000ppm）或碳化硅（年腐蚀速率<0.005mm）

管板316L/钛合金，焊接+胀接复合工艺固定管束、分隔壳程/管程，防止酸碱介质交叉污染——化工GMP/HACCP合规的关键

折流板碳钢/不锈钢，弓形或圆盘-圆环形，间距为管径1.5～2倍强制壳程流体呈"S"形错流，湍流强度提升40%，传热系数提高20%～30%；同时防止催化剂粉尘沉积

封头快开式设计（椭圆/圆形）便于检修时拆卸管束——化工催化剂生产中换热管结垢频繁，快开设计使清洗时间缩短至传统设备的1/4

辅助件疏水阀（排冷凝水）、排气阀（排不凝气）、排污阀（排杂质）疏水阀回收冷凝水实现循环利用；排气阀避免气阻——化工含不凝气工况（如合成氨）尤为关键

三种结构类型——化工选型的"三分天下"

类型结构特征化工适用场景优势劣势

固定管板式管板与壳体刚性连接，加补偿圈温差<50℃、介质清洁（如精馏塔冷凝）结构简单、造价低壳程难清洗，温差应力大

浮头式一端管板自由浮动温差大、易结垢（如催化裂化反应冷却）消除热应力，管束可抽出清洗结构复杂、造价高15%～20%

U型管式管子弯成U形，两端同管板高压蒸汽（如合成氨、甲醇合成）耐高温高压，结构简单管内清洗困难，布管数受限

化工选型铁律：腐蚀性强的走管程（只换管子不换壳体，省成本）；压力高的走管程（壳体承压贵）；易结垢的走管程（方便清洗）。饱和蒸汽走壳程（利于排冷凝液，蒸汽本身洁净）。

三、化工应用实战：六大场景的"硬核表现"

场景一：反应控温——催化剂生产的"精密"

在催化剂活性组分合成反应中（如金属盐溶液与沉淀剂反应），放热剧烈，温度波动>5℃即导致产物团聚、粒径分布失控。

实战数据：某大型石化企业年产10万吨催化裂化助剂，反应需控温60～65℃。列管式换热器换热系数达2200 W/(m²·K)，将温度稳定在62±1℃，催化剂粒径分布合格率从85%飙升至98%，冷却水消耗降低15%。

温度波动降低50% = 产品优等品率提升12%（PTA装置氧化反应器实测数据）。这不是换热，这是"品质管控"。

场景二：溶剂回收——化工园区的"绿色闭环"

催化剂生产中需从反应产物分离乙醇、甲苯等有机溶剂，列管式换热器作为冷凝器，管程通冷却水、壳程通溶剂蒸汽。

关键设计：壳程冷凝液膜厚度控制在0.1～0.5mm，滴状冷凝膜系数为膜状冷凝的5～15倍——通过表面涂覆石墨烯纳米涂层实现滴状冷凝，冷凝效率提升至98%，溶剂回收率>99.5%。

场景三：废热回收——合成氨装置的"能量倍增器"

合成氨装置中，反应气温度高达400～500℃，传统工艺直接冷却浪费巨大。列管式换热器回收反应余热预热原料气：

指标改造前改造后

原料气预热温度常温280℃

系统能效基准提升15%

吨氨蒸汽消耗1.8吨1.53吨

年节约成本—超千万元（某钢铁企业实测）

场景四：强腐蚀工况——氯碱/钛白行业的"救命稻草"

氯碱工业中，换热管长期接触湿氯气、盐酸，传统碳钢/304不锈钢年腐蚀速率0.3～0.5mm，设备寿命仅1～2年。

解决方案：钛合金TA2管束——耐Cl⁻达50000ppm，王水除外。某氯碱企业钛材换热器使用寿命从1年跃升至10年以上，结疤问题解决，维护成本降低80%。

钛合金虽然单价是不锈钢的5～8倍，但全生命周期成本（LCC）降低40%以上——这笔账，化工老板算得清。

场景五：高温高压——煤化工的"极限挑战者"

煤制烯烃工艺中，合成气温度800～1000℃，压力3～5MPa，普通换热器望而却步。

碳化硅方案：碳化硅管束耐温1600℃，抗热震性能是金属的3倍。某煤化工企业应用后：

稳定处理800～1000℃合成气

换热效率提升12%

年多回收蒸汽5000吨

设备寿命超20年（传统金属设备仅3～5年）

场景六：废水处理——乙二醇废水的"热能 recycler"

乙二醇废水温度高、有机物浓度大，直接排放既浪费热能又污染环境。列管式换热器回收废水余热预热进料：

废水从80℃降至40℃，回收热量用于预热新鲜乙二醇

吨废水回收热量相当于0.3kg标准煤

某化工园区年处理废水10万吨，相当于年节标煤3000吨

四、化工专用材质选型决策树

介质含强酸（H₂SO₄/HCl/HNO₃）？

├─ 浓度>50% + 高温（>150℃）→ 碳化硅/哈氏合金C-276（耐温400℃）

├─ 浓度10%～50% + 中温 → 316L/双相钢2205

└─ 含HF → 石墨/PTFE内衬（选择）

介质含高Cl⁻（>1000ppm）？

├─ >10000ppm → 钛合金TA2（寿命>20年，氯碱行业标配）

├─ 1000～10000ppm → 254SMO超级奥氏体/316L

└─ <1000ppm → 316L足够

温度>400℃？

├─ 400～800℃ → Inconel 625/321不锈钢

├─ 800～1200℃ → 碳化硅/Incoloy 825

└─ >1200℃ → 碳化硅解（煤化工/光热电站）

含固体颗粒/易结垢？

├─ 催化剂粉尘/盐类结晶 → 浮头式+大管径（φ38～57mm）+可拆折流板

└─ 聚合物浆料 → U型管式+管内流速>1.5m/s（自冲刷防堵）

五、技术创新：化工换热器的"四大进化"

方向关键技术化工场景效果

强化传热内螺纹管/螺旋槽管/纳米涂层，传热系数提升30%～50%反应器冷却面积减少35%，设备占地降40%

智能监控温度/压力/流量传感器+AI算法，故障预警准确率>95%催化剂生产中非计划停机减少90%，维护响应<4小时

抗结垢形状记忆合金自动除垢，污垢沉积速率降低90%清洗周期从3个月延长至5年，维护成本降75%

3D打印流道仿生树状分叉流道，比表面积达500 m²/m³电子级甲醇纯度提升至99.99%以上，满足半导体需求

数字孪生实战：某石化企业通过CFD-FEM耦合算法构建虚拟模型，优化流道设计，剩余寿命预测误差<8%；集成AI变频调节系统响应<30秒，年节能效益超200万元。

六、化工维护：四大铁律保平安

维护项目周期化工特殊要求

清洗除垢每3～6个月催化剂粉尘/盐类结晶用酸洗+高压水射流；结垢后传热系数下降可达30%

密封检查每1～2个月化工介质一旦泄漏=安全事故+环保罚款，管箱垫片零容忍

腐蚀检测每半年（强腐蚀工况每季度）超声波测厚+渗透检测，316L在盐酸中年腐蚀0.1mm，碳化硅年腐蚀<0.005mm

振动监测持续在线振动>6.3mm/s立即停机——化工工况流体脉动大，折流板松动是常见隐患

启动/停车铁律：

启动前：排净冷凝水和不凝气体（避免水锤和气阻）

停车时：先关热流体阀→排净管程/壳程流体→防冻裂（化工冬季停车必做）

七、经济性对比：化工老板最关心的账

对比项传统碳钢换热器316L不锈钢钛合金TA2碳化硅

初期投资1.0x2.5x6.0x8.0x

使用寿命3～5年10～15年20年+20年+

年维护成本高（频繁更换）中低极低

全生命周期成本基准降低30%降低50%降低40%

投资回收期—3年2.5年1.2年（年节约蒸汽费120万）

碳化硅换热器虽然初期贵8倍，但年节约蒸汽费用120万元，14个月回本——这不是消费，这是投资。

八、未来趋势：2026～2030化工换热器的"五大方向"

方向突破点化工意义

陶瓷基复合材料耐温2000℃，抗热震提升3倍超临界CO₂发电、光热电站化工耦合

石墨烯-不锈钢复合管导热系数突破300 W/(m·K)换热效率再提15%，高粘度化工流体福音

生物基复合材料壳体回收率≥95%，碳排放降60%化工企业碳中和达标的"绿色名片"

AI全自主运维故障预警准确率>98%，响应<30秒化工连续生产"零非计划停机"成为现实

模块化快换设计管束2小时更换，维护成本降75%催化剂生产频繁检修不再是噩梦

结语

蒸汽列管式换热器之于化工行业，犹如心脏之于人体——它不说话，但每一秒都在泵送"热能血液"；它不显眼，但没有它，90%的化工反应将陷入"热失控"的深渊。

从氯碱车间的钛合金管束，到煤化工的碳化硅战袍；从催化剂生产的±1℃精密控温，到合成氨装置的15%能效跃升——这台"钢铁巨兽"用百年不衰的管壳结构，承载着化工行业最朴素也最宏大的命题：把每一滴蒸汽的潜热，榨干到最后一焦耳。

选对一台换热器，省下十年操心钱。这不是口号，是化工老板们用真金白银验证过的铁律。
