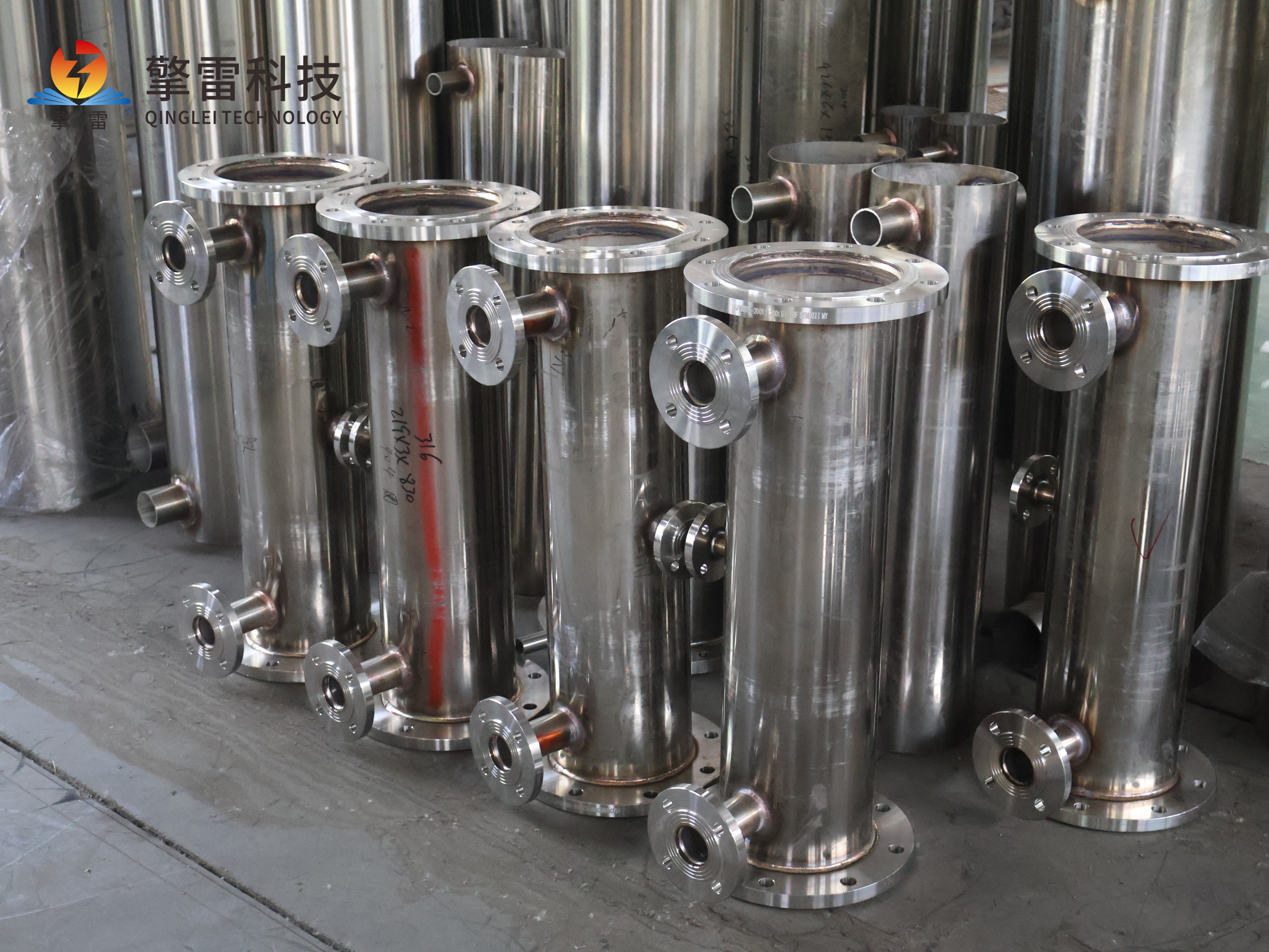

列管式蒸汽换热器-结构

列管式蒸汽换热器-结构

列管式蒸汽换热器结构解析：高效热交换的工业基石

列管式蒸汽换热器作为工业热交换领域的核心设备，凭借其模块化设计、高效传热性能和广泛的适应性，成为化工、电力、食品加工等行业的。其结构由壳体、管束、管板、折流板、封头及辅助部件构成，各部件协同作用，实现蒸汽与冷却介质之间的高效热量传递。

一、核心结构组件：功能与设计的深度融合

1. 壳体：承压与密封的基石

壳体是换热器的外壳，通常采用高强度碳钢或不锈钢制成，为换热过程提供稳定环境。其设计需承受高温高压蒸汽的冲击，确保设备安全性和可靠性。例如，在火电厂中，壳体需承受540℃高压蒸汽的冲击，避免变形或泄漏。壳体的圆柱形结构不仅便于制造，还能优化流体分布，减少压力损失。

2. 管束：热量传递的核心通道

管束由数百根平行排列的换热管组成，是热量传递的核心部件。换热管材质包括铜、铝、不锈钢或钛合金，根据介质特性选择。例如，在含氯离子环境中，316L不锈钢换热管可有效抵抗腐蚀，年腐蚀速率仅1.2mm。管束排列方式多样，正三角形排列可增加换热面积，适用于空间受限场景；正方形排列便于清洗，适用于易结垢介质。管径范围通常为12mm至50mm，管长可达12米，单位体积传热面积达80-150m²/m³。

3. 管板：支撑与固定的关键连接

管板用于固定管束两端，分隔壳程和管程，防止介质混合。其与壳体通过焊接或胀接连接，形成密封结构。在制药等对密封性要求的行业，管板连接精度需控制在±0.05mm以内。管板材质需与换热管匹配，例如，钛合金管板与钛管焊接，可避免电化学腐蚀。

4. 折流板：增强湍流的流体导向器

折流板安装在壳体内，通过弓形或环形结构引导流体多次改变方向，形成螺旋状流动，增强湍流程度。例如，弓形折流板可使湍流强度提升40%，传热系数提高20%-30%。在炼油厂常减压装置中，优化后的折流板布局使换热效率提升18%。折流板间距通常为管径的1.5-2倍，确保流体均匀分布，减少死区。

5. 封头：介质流动的引导与密封

封头位于壳体两端，用于封闭壳体并引导介质进入和流出管束。其设计通常采用可拆卸结构，如法兰连接，便于设备安装、维护和检修。在食品加工行业，封头需符合FDA标准，采用不锈钢316L材质，内壁抛光处理，便于清洗与灭菌。

6. 辅助部件：功能的细节保障

疏水阀：安装在壳程底部，自动排出冷凝水，防止蒸汽泄漏，确保冷凝效率。

不凝性气体排出装置：定期排出蒸汽中的空气、二氧化碳等不凝性气体，避免气膜热阻，提升换热效率。

支座：支撑设备重量，分为鞍式、耳式等类型，根据设备重量与安装环境选择。

二、结构类型：适应不同工况的多样化设计

根据热补偿方式和结构特点，列管式蒸汽换热器分为固定管板式、浮头式和U型管式三种主要类型，各有优劣，适用于不同工况。

1. 固定管板式：简单经济，适用于小温差工况

固定管板式换热器的管板与壳体刚性连接，结构简单、造价低，但无法消除热应力，适用于温差小、介质清洁的工况。当温差较大时，需设置补偿圈（膨胀节）以适应热膨胀，但补偿能力有限，通常适用于壳程压力低于0.6MPa的场景。

2. 浮头式：自由伸缩，适应高温差与易结垢介质

浮头式换热器的一端管板固定，另一端可自由浮动（浮头），管束可随温度变化自由伸缩，消除热应力。其优势在于便于清洗和检修，适用于高温差、易结垢工况，如化工行业的反应物料加热和蒸汽冷凝。但结构复杂、造价高，且浮头密封可能泄漏。

3. U型管式：耐高温高压，适用于工况

U型管式换热器的换热管弯成U形，两端固定在同一管板上，允许自由伸缩，结构简单、耐高温高压，适用于工况，如火箭发动机测试中承受1500℃高温氢气冲击。但管内清洗困难，布管数量受限，传热效率略低。

三、结构优化：材料与技术的双重突破

1. 材料创新：提升耐腐蚀性与耐温性

陶瓷基复合材料：耐温达2000℃，抗热震性能提升3倍，适用于超高温工况。

石墨烯-不锈钢复合管：传热效率提升15%，抗结垢性能增强50%，延长设备寿命。

钛合金：耐氯离子腐蚀，适用于海水淡化等腐蚀性介质环境。

2. 结构创新：增强传热与降低阻力

3D打印流道：实现定制化设计，比表面积提升至500m²/m³，传热效率再提升15%。

仿生换热表面：模仿鲨鱼皮结构减少流体阻力，压降降低20%，提升系统能效。

螺旋导流板：引导流体呈螺旋流动，湍流强度增强3-5倍，传热系数提升2-3倍。

3. 智能化升级：实时监控与预测性维护

物联网传感器：实时监测温度、压力、流量等参数，故障预警准确率>95%。

数字孪生技术：构建设备三维模型，实时映射运行状态，预测性维护准确率>98%。

AI优化算法：动态调节流体分配，能效比提升12%，非计划停机减少60%。
