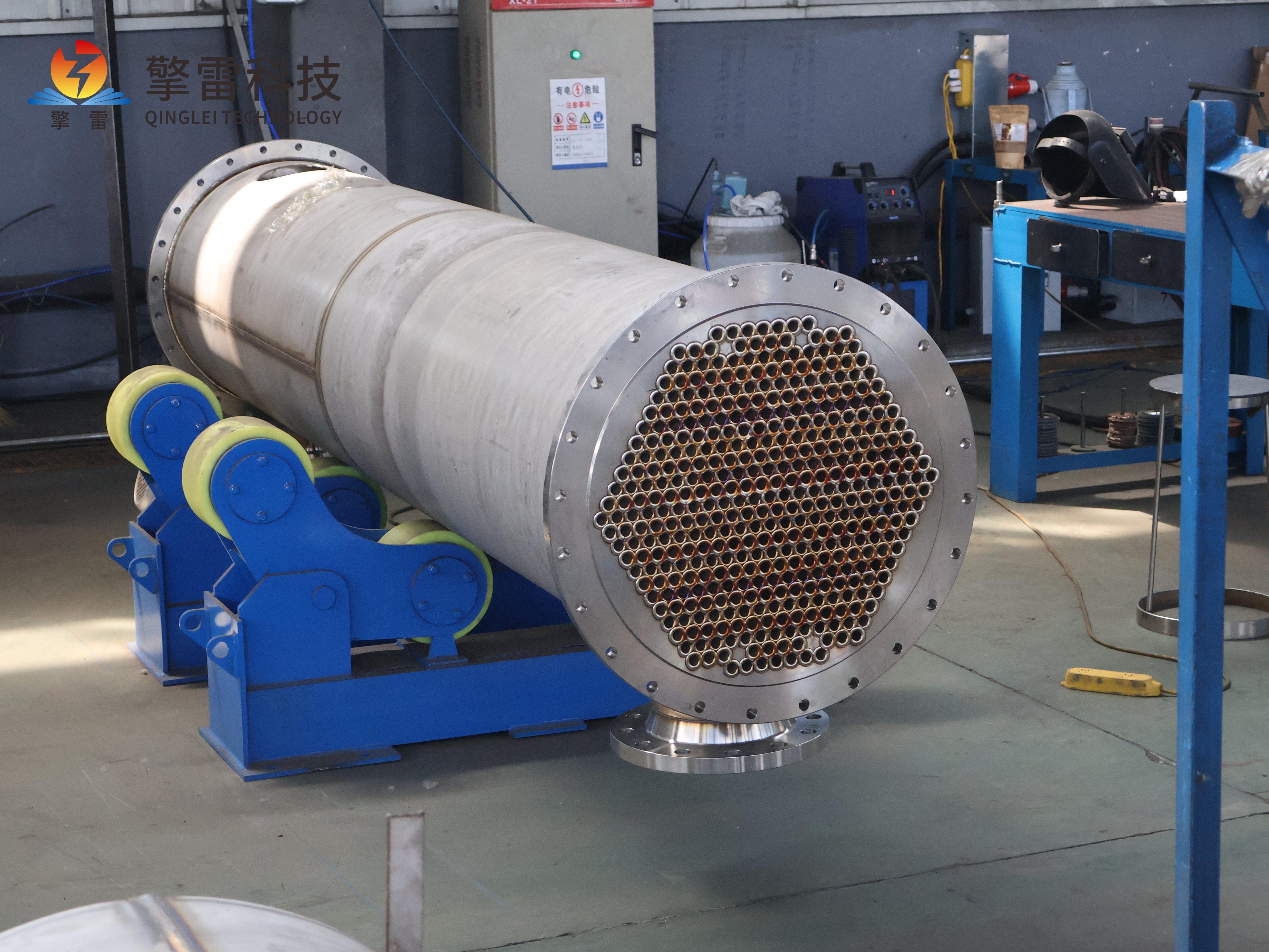

旋缠绕管式换热机组的浮头结构由浮动管板、钩圈法兰、浮头盖及外头盖组成，形成可自由伸缩的“浮动端"。其核心功能在于通过机械形变释放热应力，避免设备因温差导致的变形或泄漏。

螺旋缠绕管式换热机组-浮头结构

螺旋缠绕管式换热机组-浮头结构

螺旋缠绕管式换热机组浮头结构：工业热交换的节能革新

一、浮头结构：动态热应力消除的核心设计

螺旋缠绕管式换热机组的浮头结构由浮动管板、钩圈法兰、浮头盖及外头盖组成，形成可自由伸缩的“浮动端"。其核心功能在于通过机械形变释放热应力，避免设备因温差导致的变形或泄漏。具体设计亮点包括：

自由伸缩机制

管束一端与固定管板焊接，另一端通过浮动管板与钩圈法兰连接。当管程与壳程介质温差超过100℃时，管束可沿轴向移动12mm以上，消除热应力。例如，在冰岛地热电站中，采用浮头结构的缠绕管式换热器连续运行8年，寿命是传统设备的2倍。

高密封性设计

钩圈法兰采用对开式结构，管板外径与钩圈内径间隙控制在0.2-0.4mm，螺栓上紧后间隙消失，形成均匀密封压力。在10MPa设计压力下，泄漏率低于0.001mL/s，远优于行业标准。部分设计采用双O形环密封结构，形成独立腔室，即使单侧密封失效，内腔氮气保护与外腔压力传感器可立即触发报警，防止冷热流体混合。

材料创新与热应力抑制

通过化学气相沉积（CVD）在管板表面形成0.2mm碳化硅涂层，消除与不锈钢基材的热膨胀系数差异（4.2×10⁻⁶/℃ vs 16×10⁻⁶/℃），热应力降低60%。在中药提取液冷却中，该设计使传热效率提升25%，年运维成本降低40%。

二、螺旋缠绕管束：高效传热与抗堵塞的协同优化

浮头结构与螺旋缠绕管束的协同设计，实现了高效传热与复杂工况适应性的双重突破：

三维湍流效应强化传热

螺旋缠绕管束以3°-20°的螺旋角紧密缠绕在中心筒体上，形成复杂流体通道。流体在螺旋通道内产生径向速度分量，破坏热边界层，总传热系数较传统设备提升20%-40%，最高达14000W/(㎡·℃)。在80℃温差条件下，端面温差可控制在2℃以内，整体热效率达90%-98%。

抗堵塞与低维护设计

离心力作用减少污垢沉积70%，清洗周期延长至每半年一次，维护成本降低40%。低热损失表面设计使表面能低至0.02mN/m，碱垢附着率降低90%，结垢周期延长至24个月。例如，在造纸工业黑液浓缩系统中，稀黑液缠绕管换热器通过抗堵塞能力实现连续稳定运行。

紧凑结构与多介质协同

单台设备传热面积可达18㎡，单位体积传热面积增加5-10倍，体积仅为传统管壳式换热器的1/10，重量减轻40%-58%。多股流分层缠绕技术支持“三股管程+单股壳程"的多介质换热，基建成本降低30%。在海洋平台等空间受限场景中，占地面积缩小40%。

三、工业应用：跨行业的节能降耗与工艺优化

浮头结构螺旋缠绕管式换热机组凭借其高效、紧凑、耐腐蚀的特性，在多个领域实现突破性应用：

能源与化工领域

超临界发电：在沙特某光热电站中，设备承受700℃、30MPa工况，热电转换效率突破50%。

地热开发：冰岛地热发电站采用该设备处理180℃硅酸盐介质，换热效率达88%，年发电量超1亿kWh。

煤气化工艺：余热利用率提升25%，年节约蒸汽1.2万吨，碳排放减少8000吨。

环保与新能源领域

垃圾焚烧：回收烟气余热产生蒸汽，发电效率提升18%，二噁英排放降低90%。

碳捕集系统：在燃煤电厂中，设备于-55℃工况下实现98%的CO₂气体液化，助力碳中和目标。

氢能产业：钛合金内衬设备支持1900℃高温气冷堆热交换，推动清洁能源发展。

食品医药与制造领域

乳制品杀菌：自清洁通道设计使清洗周期延长50%，年维护成本降低40%。

药品反应控温：双流体逆向流动设计实现温差控制精度±0.5℃，符合FDA认证要求。

光伏多晶硅生产：冷却高温气体，保障单晶硅纯度达99.999%。

四、未来趋势：材料、结构与智能化的深度融合

材料创新

研发碳化硅-石墨烯复合材料，耐温范围扩展至-196℃至800℃，热导率突破600W/(m·K)，适用于氢能储能领域的-253℃超低温换热。钛合金-碳纤维复合浮头管板在保持强度的同时减轻重量30%，降低运输与安装能耗。

结构优化

通过非均匀螺距缠绕优化流体分布，传热效率再提升10%-15%。3D打印技术实现复杂流道一体化成型，传热效率提升25%，耐压能力提高40%。

智能化升级

嵌入物联网传感器与数字孪生平台，实时监测管壁温度、流体流速及腐蚀速率等16个关键参数，故障预警准确率>98%。AI算法通过机器学习分析历史运行数据，自动调节换热介质流量，使传热效率始终维持在最佳区间，实验显示可降低能耗3%-5%。
