造纸涂布液储罐关键参数解析

一、材质参数：耐腐蚀性与密封性并重

主体材质

涂布液储罐需耐受化学腐蚀（如涂料中的有机溶剂、酸碱物质），通常采用以下材质：

316L不锈钢：耐氯离子腐蚀，适用于大多数水性及溶剂型涂布液，使用寿命长达15年以上。

钢衬塑（如PE、PO）：内层为高分子塑料，外层为碳钢，兼具强度与耐腐蚀性，成本较全不锈钢低30%-50%。

纯聚乙烯（PE）滚塑罐：一体成型无焊缝，适用于弱腐蚀性介质，但耐温性较差（≤70℃）。

密封性要求

罐体接缝处采用双面焊或氩弧焊，焊缝探伤检测合格率需达。

进出口管道采用柔性连接（如不锈钢波纹管），减少振动导致的泄漏风险，符合《石油化工储运系统罐区设计规范》（SH/T 3007-2014）要求。

二、结构参数：优化流场与减少残留

罐体形状

立式锥底罐：底部锥角≥60°，便于涂布液排放，减少残留（残留率≤0.5%）。

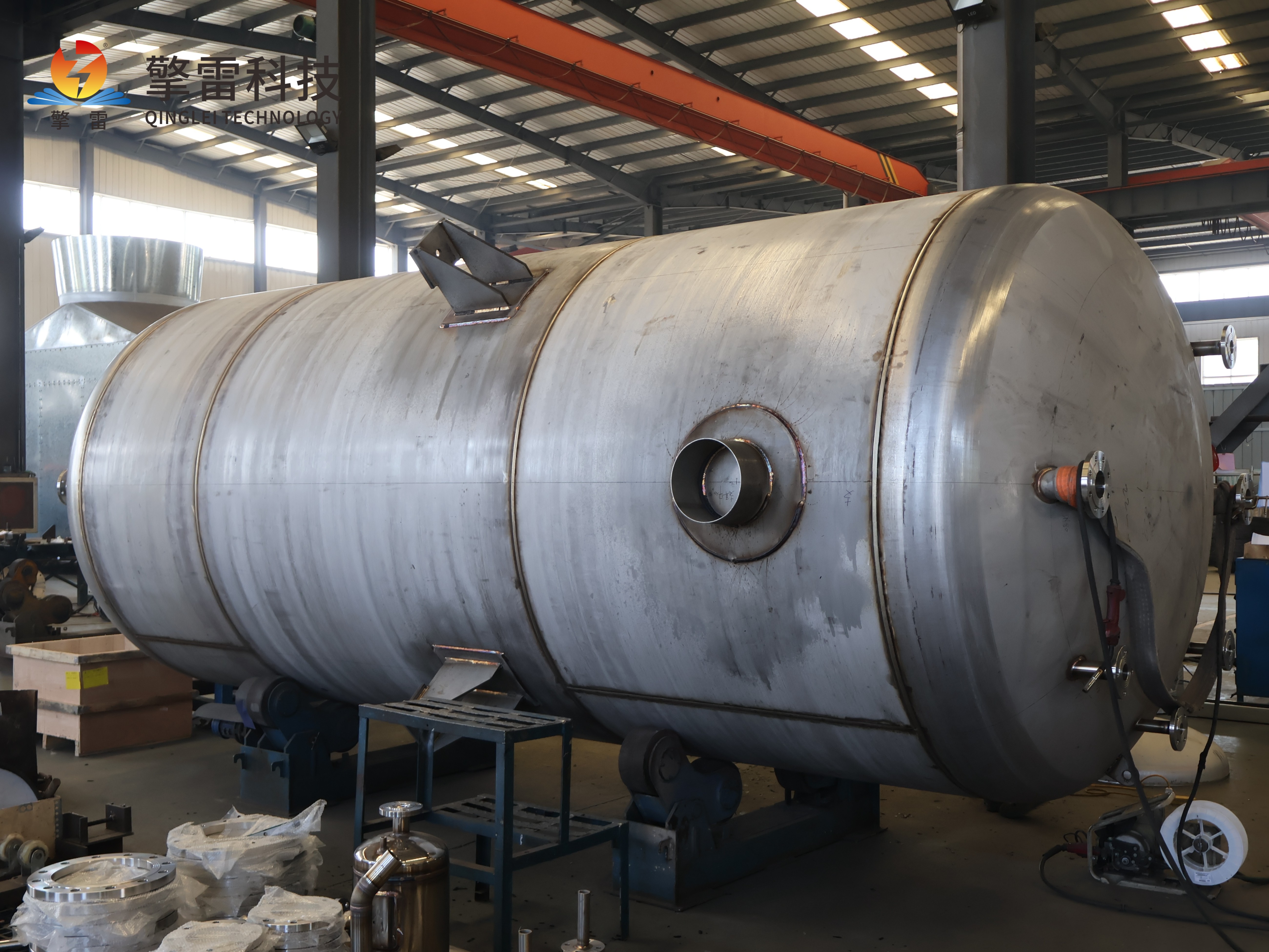

卧式圆筒罐：适用于汽车运输场景，但需配置低点排污阀，残留率控制在1%以内。

搅拌系统

搅拌器类型：

框式搅拌器：适用于高黏度涂布液（黏度≥5000mPa·s），转速50-100rpm。

涡轮式搅拌器：适用于低黏度涂布液（黏度<5000mPa·s），转速200-500rpm。

变频控制：根据涂布液浓度自动调节转速，节能20%-30%。

静态混合器：替代部分搅拌功能，减少动力消耗，适用于黏度差异≤10%的涂布液均质化。

加热/冷却系统

夹套设计：采用半管螺旋夹套，传热系数比传统蜂窝夹套高15%-20%。

温度控制：精度±1℃，通过导热油或蒸汽加热，满足涂布液工艺温度要求（如涂布前需加热至40-60℃）。

三、功能参数：安全与智能化

安全保护装置

呼吸阀：设定正压0.5kPa、负压0.3kPa，防止罐体变形。

安全阀：开启压力为设计压力的1.05-1.1倍，符合《压力容器安全技术监察规程》要求。

氮封系统：对易氧化涂布液充入高纯氮气，氧含量≤5ppm，延长保质期。

液位与温度监测

液位计：选用雷达液位计或磁翻板液位计，精度±1mm，避免液位过高导致溢出。

温度传感器：PT100铂电阻，响应时间≤2秒，实时反馈至DCS控制系统。

清洗系统

CIP（在线清洗）：配置旋转喷淋球，覆盖罐体95%以上内表面，清洗时间缩短50%。

排污阀：采用气动球阀，开启时间≤3秒，减少残留液滞留。

四、规格参数：容量与尺寸匹配需求

容量选择

小型罐（10-50m³）：适用于实验室或小批量生产，材质可选纯PE或钢衬塑。

中型罐（50-200m³）：主流规格，材质以316L不锈钢为主，满足连续生产需求。

大型罐（200-1000m³）：用于大规模涂布液储存，需配备加强筋结构，壁厚≥12mm。

尺寸设计

高径比（H/D）：立式罐建议1.5-2.5，卧式罐建议0.5-1.0，优化流场分布。

罐体高度：需考虑厂房限高，通常不超过15米，否则需分体设计。

五、行业案例与数据支撑

某涂布企业储罐改造项目

改造前：传统立式平底罐，残留率3%，年损耗涂布液12吨。

改造后：采用锥底罐+静态混合器，残留率降至0.3%，年节约成本80万元。

节能数据：变频搅拌系统使电机功率从30kW降至22kW，年节电6.8万kWh。

某新能源电池涂布车间

储罐规格：200m³立式锥底罐，材质316L不锈钢，夹套传热面积80m²。

工艺参数：涂布液黏度8000mPa·s，搅拌转速80rpm，温度控制精度±0.5℃。

运行效果：连续运行18个月无泄漏，产品质量合格率提升至99.8%。
