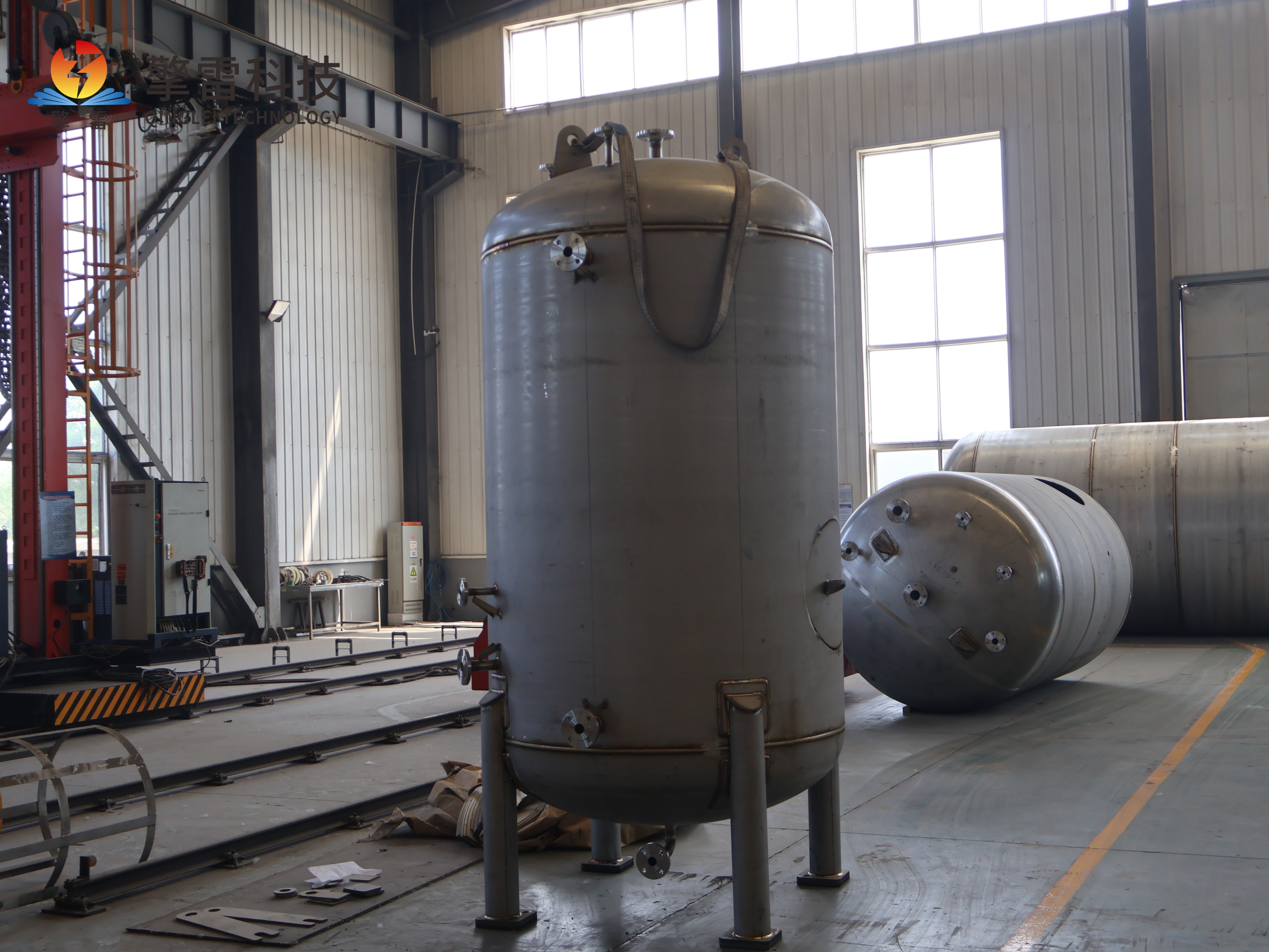

造纸黑液储罐-简介

造纸黑液储罐-简介

造纸黑液储罐简介

一、定义与背景

造纸黑液储罐是用于储存造纸工业中制浆过程产生的黑液的专用容器。黑液是碱法制浆（如烧碱法和硫酸盐法）的副产物，呈深黑褐色，含有大量木质素、半纤维素、有机污染物及无机盐等成分。由于黑液具有腐蚀性、易氧化性和起泡性，其储存过程需特殊设计储罐以防止泄漏和环境污染。

二、黑液特性与储罐设计要求

化学性质

腐蚀性：黑液中的挥发性有机酸和硫化物对金属储罐（如碳钢）具有强腐蚀性，需采用耐腐蚀材料（如316L不锈钢、玻璃钢或PPH塑料）或防腐涂层。

易氧化性：黑液与空气接触后，硫化物和糖类易被氧化，导致pH值下降、粘度增大，可能引发储罐内结垢或堵塞。

胶体性：黑液中的树脂酸和脂肪酸盐形成胶体，可能加速蒸发器管垢形成，需控制储罐温度以减少胶体析出。

物理性质

高粘度：黑液粘度随浓度升高而增大，需通过加热（如蒸汽夹套）或提高有效碱含量降低粘度，确保流动性。

沸点升高：黑液浓度越高，沸点升高越显著，需优化蒸发工艺以减少能耗。

浓度控制：储罐内黑液浓度通常为10%-50%（固形物含量），需根据后续处理工艺（如蒸发、燃烧）调整。

三、储罐类型与材料选择

金属储罐

316L不锈钢：耐氯离子腐蚀，适用于大多数黑液储存场景，但成本较高。

碳钢储罐：需内衬防腐材料（如橡胶、玻璃钢）或涂层，适用于低浓度黑液或短期储存。

非金属储罐

玻璃钢储罐：重量轻、耐腐蚀，但需避免高温和极性溶剂，适用于中小型造纸厂。

PPH塑料储罐：采用聚丙烯均聚物，耐酸碱腐蚀，成本较低，适用于中小规模黑液储存。

混凝土储罐：需内衬防腐材料，适用于大型储罐，但维护成本较高。

复合结构储罐

钢衬塑储罐：外层为碳钢，内层为高分子塑料（如PE、PO），兼具强度与耐腐蚀性，适用于中大型储罐。

四、储罐结构与功能设计

罐体形状

立式锥底罐：底部锥角≥60°，便于黑液排放，残留率≤0.5%。

卧式圆筒罐：适用于汽车运输，但需配置低点排污阀，残留率控制在1%以内。

搅拌系统

框式搅拌器：适用于高黏度黑液（黏度≥5000mPa·s），转速50-100rpm。

涡轮式搅拌器：适用于低黏度黑液（黏度<5000mPa·s），转速200-500rpm。

静态混合器：替代部分搅拌功能，减少动力消耗，适用于黏度差异≤10%的黑液均质化。

加热/冷却系统

夹套设计：采用半管螺旋夹套，传热系数比传统蜂窝夹套高15%-20%。

温度控制：精度±1℃，通过导热油或蒸汽加热，满足黑液工艺温度要求（如40-60℃）。

安全保护装置

呼吸阀：设定正压0.5kPa、负压0.3kPa，防止罐体变形。

安全阀：开启压力为设计压力的1.05-1.1倍，符合《压力容器安全技术监察规程》要求。

氮封系统：对易氧化黑液充入高纯氮气，氧含量≤5ppm，延长保质期。

监测与控制系统

液位计：选用雷达液位计或磁翻板液位计，精度±1mm。

温度传感器：PT100铂电阻，响应时间≤2秒。

pH计：实时监测黑液酸碱度，防止腐蚀加剧。

五、应用场景与案例

大型造纸厂

采用316L不锈钢立式锥底罐，容量500-1000m³，配备搅拌系统和蒸汽夹套，用于黑液蒸发前储存。

案例：某企业通过优化储罐保温设计，减少热能损耗15%，年节约蒸汽1200吨。

中小型造纸厂

选用PPH塑料卧式罐，容量50-200m³，成本低且耐腐蚀，适用于黑液短期储存或运输。

案例：某企业采用PPH储罐后，储罐使用寿命延长至10年，维护成本降低40%。

环保处理场景

玻璃钢储罐用于黑液中和后储存，配合在线监测系统，确保排放达标。

案例：某企业通过玻璃钢储罐与余热回收系统集成，实现黑液资源化利用，年减少碳排放2100吨。

六、发展趋势与挑战

材料创新：开发新型耐腐蚀材料（如钛合金、陶瓷涂层），延长储罐使用寿命。

智能化管理：集成物联网传感器，实现液位、温度、pH值的实时监测与预警。

节能优化：通过热泵技术回收储罐余热，降低能耗。

环保合规：满足《造纸工业水污染物排放标准》（GB 3544-2008）等法规要求，减少二次污染。
