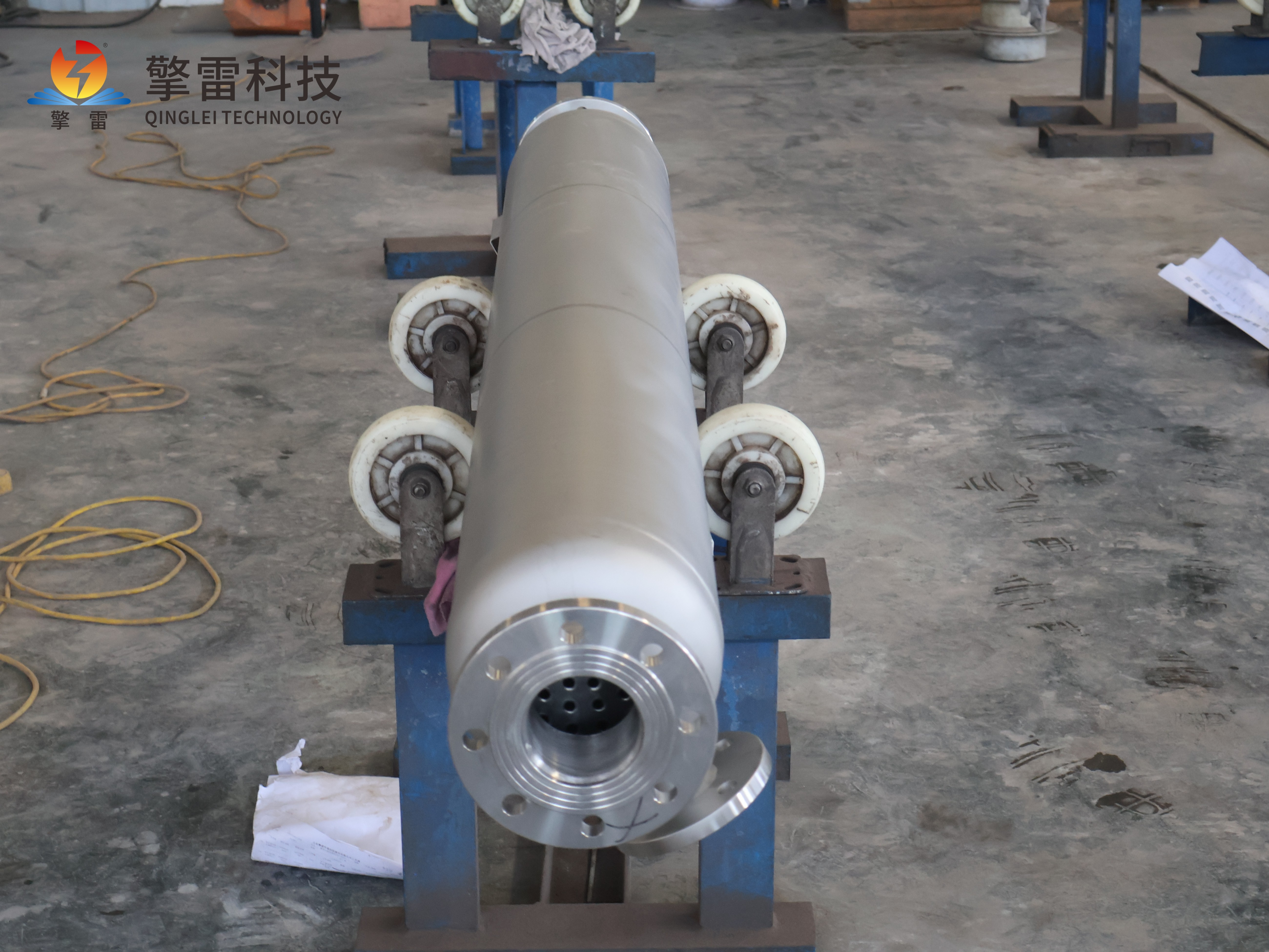

单程列管式换热器-石油应用

单程列管式换热器-石油应用

单程列管式换热器在石油工业中的应用解析

一、核心结构与工作原理

单程列管式换热器由五大核心部件构成：

壳体：采用高强度碳钢或不锈钢制成，承受内部流体压力，为换热过程提供封闭空间。

管束：由无缝钢管或耐腐蚀合金管（如316L不锈钢、哈氏合金C-276）组成，形成流体流动通道，是热量传递的核心载体。

管板：通过胀接或焊接工艺固定管束，确保管程与壳程的密封性，防止介质混合。

封头：采用圆形或椭圆形设计，减少流体阻力，实现管程流体的均匀分配与高效进出。

折流板：通常为圆缺形或盘环形，安装于壳体内，引导壳程流体纵向冲刷管束，形成强烈湍流，提升传热效率。

工作原理基于热传导与对流换热：

管程流体（如高温油气）从封头入口进入，沿管束单向流动，通过管壁将热量传递至壳程流体。

壳程流体（如冷却水）在折流板作用下，以15-30°冲刷角反复冲刷管外壁，湍流强度提升40%，传热系数达300-800 W/(m²·K)，较传统设备效率提高30%-50%。

二、石油工业中的典型应用场景

原油蒸馏装置：余热回收与温度调控

一级预热：利用常减压塔塔顶、侧线馏分（温度150-300℃）的余热，通过浮头式换热器将原油从20℃加热至200℃以上，替代部分加热炉负荷。例如，某炼厂采用6台串联浮头式换热器，年回收余热2.5×10⁷ kcal/h，使加热炉燃料消耗降低30%。

二级冷凝：在塔顶冷凝系统中，固定管板式换热器通过循环水将塔顶油气（温度100-150℃）冷凝为馏分油，同时控制塔顶压力稳定。其管束采用碳钢材质，单台换热面积可达1000-2000 m²，满足大流量冷凝需求。

烟气余热回收

采用U型管式换热器（管束为Cr25Ni20耐热钢）将烟气从700℃冷却至300℃以下，同时产生1.0-1.6 MPa饱和蒸汽，用于驱动汽轮机或工艺加热，换热效率超80%。

原料油预热

螺旋板式换热器通过高温油浆（350-400℃）加热原料油至200-300℃，强化催化反应效率，减少加热炉能耗。

加氢裂化装置

将原油温度加热至150℃，炉气温度降至200℃以下，输送能耗降低20%。

三、材料选择与抗腐蚀设计

石油介质多含硫、氯、酸等腐蚀性成分，单程列管式换热器通过材料升级实现可靠运行：

含硫介质：在延迟焦化装置中，采用316L不锈钢管束（含钼元素，抗点蚀能力强），寿命较普通碳钢延长3-5倍。

强酸环境：在盐酸、等工况下，选用石墨改性聚丙烯管束（化学稳定性优异），但需控制温度在120℃以下。

高温工况：碳化硅/石墨复合管束导热系数突破300 W/(m·K)，耐温提升至1500℃，适用于超临界CO₂发电等场景。

四、性能优势与经济效益

高效传热：单程流动设计结合湍流效应，使传热效率较传统设备提升30%-50%。例如，在某600MW燃煤机组中，碳化硅换热管使排烟温度降低30℃，发电效率提升1.2%，年节约燃料成本500万元。

结构紧凑：管箱与管板的优化设计使设备体积缩小20%-30%，占地面积减少40%。在海洋平台FPSO装置中，单台设备处理能力达8000吨/天，显著节省空间与安装成本。

易于维护：可拆卸管箱设计支持单根换热管更换，维护时间缩短80%。在制药行业，设备寿命突破15年，年维护成本降低40%。某炼化企业连续重整装置替代传统换热器后，年节约维护成本2000万元。

智能化控制：集成数字孪生系统，通过设备运行数据构建虚拟模型，实现故障预测（提前48小时预警结垢、腐蚀）与能效优化（节能潜力达15%）。5G+边缘计算技术实现实时监控（参数刷新频率1Hz），专家诊断响应时间<30分钟。

五、未来发展趋势

材料创新：研发镍基高温合金（耐1200℃超高温）、陶瓷基复合材料等，拓展设备在航天、核能领域的应用。

结构优化：采用3D打印技术制造复杂螺旋流道，传热效率提升20%，耐压能力提高30%。

智能控制：AI算法深度融合，推动设备运维从被动响应向主动预测转变，为工业热交换领域带来革命性变革。
