硝酸列管换热器简介

硝酸列管换热器简介

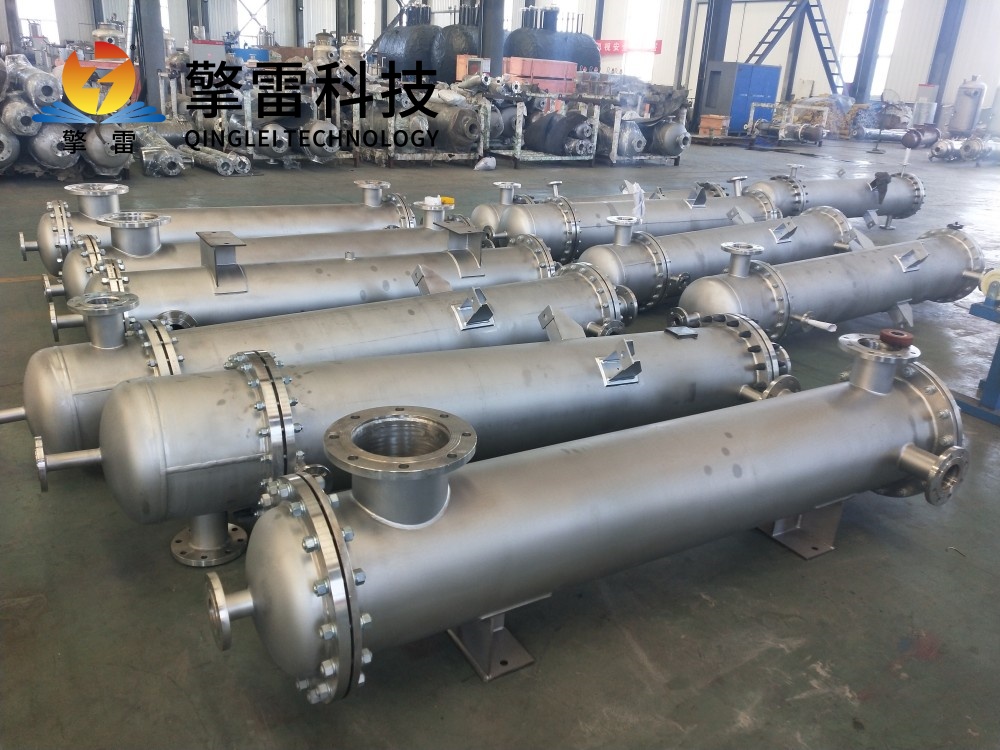

硝酸列管换热器是一种基于经典间壁式换热原理设计的专业设备，广泛应用于硝酸生产、储存及运输过程中的热量交换环节。其通过管壁将高温硝酸介质（或含硝酸的混合气）与低温冷却介质（如冷却水、冷冻盐水）分隔，利用温度差实现高效热量传递，是硝酸工艺中的核心装备。

一、核心工作原理

硝酸列管换热器的工作过程可分为三个阶段：

热量传递阶段：高温硝酸介质在列管内部流动，通过对流换热将热量传递至管壁。例如，在硝酸生产尾气冷凝中，含NO₂、H₂O、硝酸蒸汽的混合气温度从150-200℃降至40-60℃，硝酸蒸汽冷凝为稀硝酸（浓度约40%-60%）。

管壁导热阶段：热量通过金属或复合材料管壁传导至低温侧。碳化硅（SiC）作为核心材料，导热系数达125.6W/(m·K)，是石墨的2倍，且可耐受1900℃高温及热震冲击，年腐蚀速率<0.005mm，寿命是金属设备的3-5倍。

冷却冷凝阶段：低温冷却介质在壳程流动，吸收管壁热量，使高温硝酸蒸汽冷凝为液态。例如，不锈钢酸洗废气经列管冷凝器处理后，硝酸蒸汽回收率可达85%以上，剩余尾气经吸附处理后达标排放。

二、核心材料与结构优势

1. 材料选择：耐腐蚀与高效的平衡

硝酸的强氧化性与腐蚀性对材料选择提出严苛要求，核心部件需兼顾耐蚀性与导热性：

碳化硅（SiC）：适用于浓硝酸（>68%）工况，耐高温、耐强酸强碱，年腐蚀速率<0.005mm，寿命是金属设备的3-5倍。例如，在沿海化工园区，碳化硅管束连续运行5年未发生腐蚀泄漏。

钛合金：耐浓硝酸腐蚀性能优异，强度高，适用于中高温工况。在硝酸生产尾气冷凝中，钛合金冷凝器使冷凝效率提升40%，蒸汽产量增加15%，NOₓ排放浓度降至50mg/m³以下。

哈氏合金：如哈氏合金C-276（含16% Mo、15% Cr），耐硝酸、硫酸混合酸，适用于腐蚀性工况。在硝基燃料废水处理中，哈氏合金换热器年节约蒸汽费用150万元，废水排放COD降至300mg/L。

316L不锈钢：适用于中低浓度硝酸（20%-60%），但需控制介质温度≤80℃，避免晶间腐蚀。在金属酸洗废气处理中，316L不锈钢冷凝器使硝酸蒸汽回收率达85%以上。

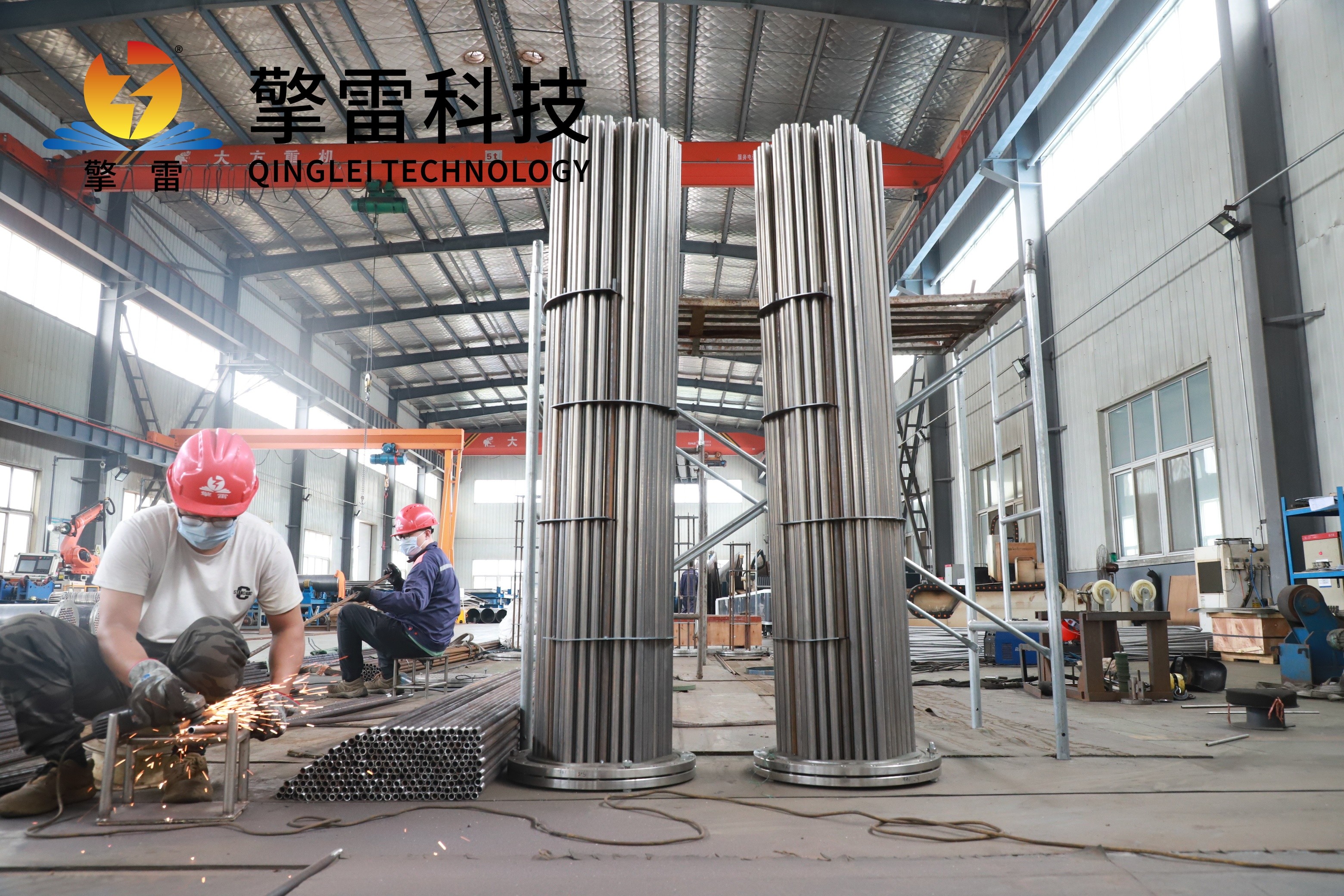

2. 结构优化：提升换热效率与稳定性

硝酸列管换热器通过结构创新显著提升性能：

螺旋缠绕管束：由一根或多根换热管按3°-20°螺旋角反向缠绕在中心筒体上，形成多层立体螺旋结构。单位体积传热面积达100-170m²/m³，是传统列管式的3-5倍；流体路径延长3-5倍，提升换热时间；螺旋结构使流体产生强烈离心力，形成二次环流，破坏边界层，传热系数可达12000-14000W/(m²·K)，较传统设备提升30%-50%。

弓形折流板：以固定间距垂直安装于壳体内，强制壳程流体呈“Z"字形流动，湍流强度提升40%，传热系数提高20%-30%。

螺旋导流板：引导流体形成螺旋流动，壳程压降降低25%，换热效率提升18%。

模块化设计：支持多组并联，适应有限空间布局，同时便于快速检修与管束更换。

三、应用场景：覆盖硝酸全产业链

硝酸列管换热器的应用场景围绕硝酸的“生产-加工-回收"全产业链展开，具体可分为三大类：

硝酸生产尾气冷凝：在氨氧化法生产硝酸的流程中，高温硝酸混合气需经过冷凝工序转化为液态硝酸。此时需使用硝酸列管冷凝器，以冷却水为冷却介质，将混合气温度从150-200℃降至40-60℃，使硝酸蒸汽冷凝为稀硝酸（浓度约40%-60%），同时分离出未反应的NOx气体（可回流至吸收塔进一步处理）。此类工况下，冷凝器需耐受含NOx的强氧化性混合气腐蚀，通常选用哈氏合金或钛合金材质。

浓缩工艺：将60%硝酸加热至120℃以上时，钛合金管束可抵抗高温腐蚀，设备占地面积减少40%，投资回收期仅2年。例如，某硝酸生产企业采用钛合金列管换热器，将硝酸从60%浓缩至90%，传热系数达12000W/(m²·K)，蒸发效率提升30%，年节约蒸汽成本200万元。

硝基燃料废水处理：日排废水300吨（含硝基苯5000mg/L、硫酸8%）的某项目，采用碳化硅+哈氏合金串联换热器，年节约蒸汽费用150万元，废水排放COD降至300mg/L。

金属酸洗废气处理：不锈钢酸洗废气经初步除尘后，进入列管冷凝器，以冷冻盐水为冷却介质（温度≤0℃），使硝酸蒸汽冷凝为稀硝酸（浓度约10%-20%），回收率可达85%以上，剩余尾气经吸附处理后达标排放。

炼油厂热回收系统：在炼油厂热回收系统中，原油换热效率提升25%，年节约燃料超万吨。

LNG汽化：在LNG接收站中，汽化LNG并回收冷能，年节约燃料成本超500万元。

四、选型要点：匹配工况需求

选型是否合理直接影响硝酸列管换热器的运行效率与使用寿命，需重点关注以下参数：

硝酸浓度与温度：浓度>68%的浓硝酸具有强氧化性，需选用碳化硅或哈氏合金；浓度<20%的稀硝酸易引发氢脆，需选用钛合金或316L不锈钢（控制温度）。

介质流量与压力：管程与壳程的介质流量需匹配，避免流速过低导致换热效率下降（流速建议：管程≥1.0m/s，壳程≥0.5m/s）；介质工作压力需明确，管板、壳体的壁厚需根据压力计算（遵循GB150《压力容器》标准），确保设备抗压性能。

换热面积：根据换热量与传热系数（K值）计算，公式为A=Q/(KΔtₘ)，其中Δtₘ为对数平均温差。硝酸介质易在管壁形成腐蚀产物或结垢，需预留10%-20%的换热面积余量，避免长期运行后换热能力下降。

流道设计：若硝酸介质含杂质（如金属离子、固体颗粒），建议将硝酸安排在管程（便于清洗），冷却介质安排在壳程；多程结构需避免流体短路，确保每根列管均参与换热。对于负压工况，还需设置真空破坏阀，确保设备运行安全。

五、未来展望：技术创新驱动设备升级

随着材料科学、智能控制技术的不断发展，硝酸列管换热器将向智能化、绿色化方向升级：

材料创新：研发碳化硅-石墨烯复合材料，导热系数有望突破300W/(m·K)，抗热震性提升300%；开发耐氢脆、耐氨腐蚀材料体系，支持绿氢制备与氨燃料动力系统。

智能化控制：集成物联网传感器与AI算法，实时监测设备关键参数（如温度、压力、振动等），通过数据分析预测故障风险，提前制定维护计划，故障预警准确率达98%。构建虚拟设备模型，模拟不同工况下的运行状态，优化操作参数，缩短设计周期50%，提升运维效率60%。

绿色制造：闭环回收工艺使钛材利用率达95%，单台设备碳排放减少30%；结合太阳能、地热能等清洁能源，推动低碳热交换技术发展。例如，在光伏多晶硅生产中，碳化硅换热器可在1200℃高温环境下稳定运行，确保生产效率的同时降低能耗。
