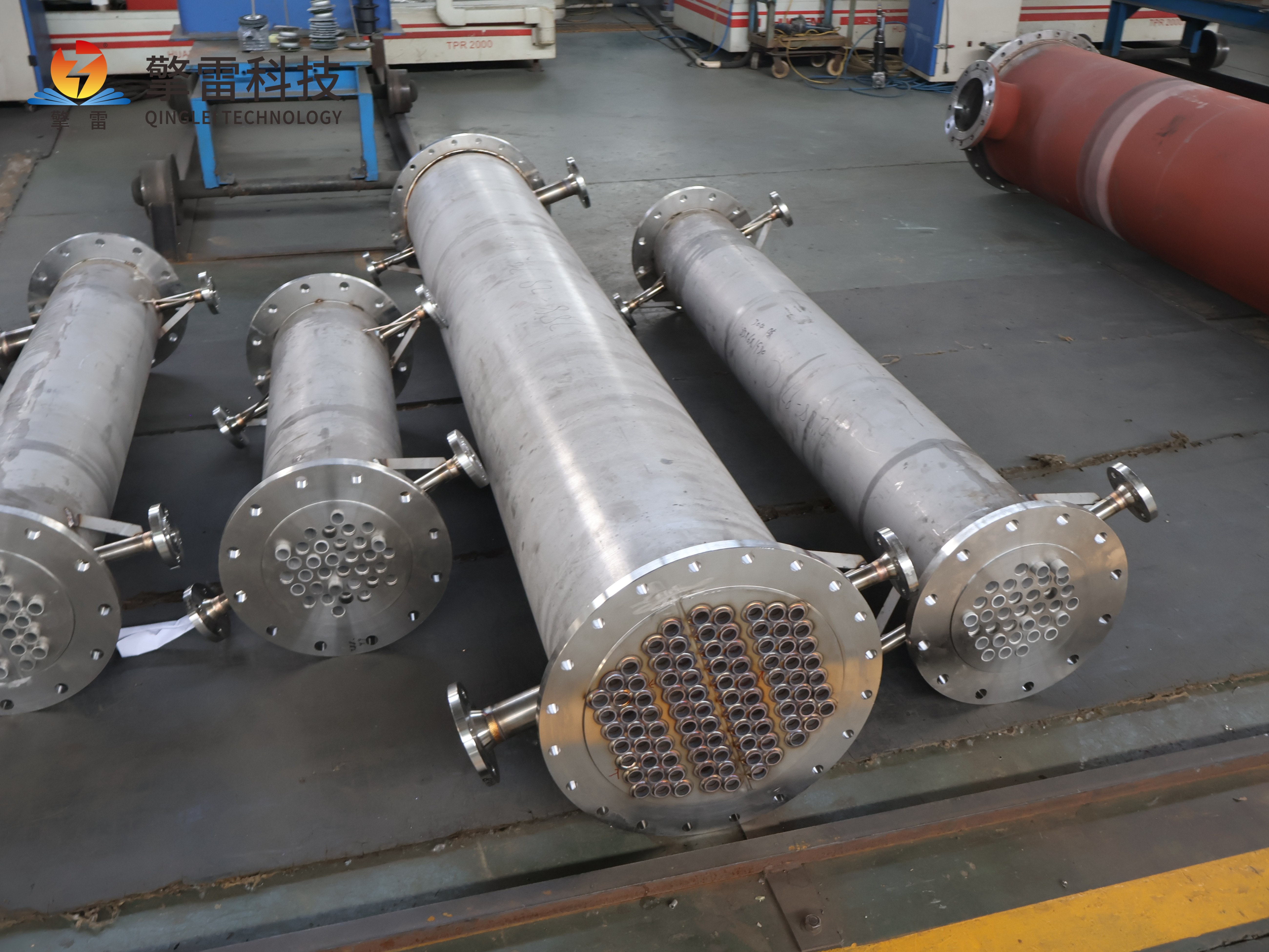

卧式管壳式换热器-GB标准
适用参数：公称直径DN≤2600mm，公称压力PN≤35MPa，且DN（mm）与PN（MPa）乘积≤1.75×10⁴。超出参数范围需经技术评审后参照执行。
结构型式：涵盖固定管板式、浮头式、U形管式及填料函式，其中卧式设计通过水平放置壳体优化流体分布，提升传热效率。

卧式管壳式换热器-GB标准

卧式管壳式换热器-GB标准

卧式管壳式换热器GB标准解析与应用指南

一、GB标准核心框架与适用范围

根据GB/T 151-2014《热交换器》标准，卧式管壳式换热器属于管壳式换热器范畴，其设计、制造、检验及验收需严格遵循以下核心要求：

适用参数：公称直径DN≤2600mm，公称压力PN≤35MPa，且DN（mm）与PN（MPa）乘积≤1.75×10⁴。超出参数范围需经技术评审后参照执行。

结构型式：涵盖固定管板式、浮头式、U形管式及填料函式，其中卧式设计通过水平放置壳体优化流体分布，提升传热效率。

材料规范：明确碳钢、不锈钢、钛合金等材料的使用条件，例如316L不锈钢耐氯离子腐蚀，适用于海水淡化场景；钛合金耐高温达800℃，满足地热发电需求。

二、设计规范与性能优化

管束排列与传热强化

排列方式：采用正三角形或转角正三角形布局，单位体积传热面积达80-150m²/m³。例如，乙醇脱水工艺中，该结构使蒸气冷凝效率提升至98%，较立式设备节能15%。

折流板设计：弓形折流板缺口大小通常为20%-25%，特殊工况可达40%-45%。水平缺口适用于清洁流体，垂直缺口适合含固体颗粒介质。螺旋折流板可引导流体呈螺旋流动，压降降低15-30%，传热系数提高5-15%。

流速与温度控制

管程流速：1.2-1.8m/s（如原油冷却场景），避免流速过高导致压力降增大或流速过低影响传热效率。

壳程流速：0.5-1.0m/s，配合折流板增强湍流，传热系数较光管提升40%以上。

温差管理：在石化行业原油冷却中，150℃高温原油与30℃冷却水通过管壁换热，确保出口温度满足工艺要求。

耐腐蚀与耐高温设计

材料选择：针对强腐蚀介质（如海水、氯离子环境），优先选用316L不锈钢或钛合金；超临界CO₂发电场景采用碳化硅陶瓷换热器，耐温性突破1000℃，耐腐蚀性提升3倍。

涂层技术：纳米热膜技术可增大传热系数，降低热阻；石墨烯涂层使导热系数突破300W/(m·K)，抗热震性提高300%。

三、制造与检验标准

焊接与组装要求

管子与管板采用焊接加胀接复合方法，消除应力腐蚀，确保管程与壳程流体有效隔离。

壳体密封采用O型圈或金属缠绕垫片，满足高压、高温工况密封要求，减少泄漏风险。

无损检测与压力试验

无损检测：采用超声波检测排查管板与壳体密封性缺陷，确保焊接质量。

压力试验：液压试验压力为1.25倍设计压力，气密试验用于易燃、有毒介质工况，试验压力为1.05倍设计压力。

验收与安装规范

提供详细的设计计算书、材料证明文件及制造工艺记录，确保设备可追溯性。

安装时需检查基础水平度，避免设备振动；连接管道时确保法兰平行度，防止密封失效。

四、应用场景与案例分析

石油化工行业

原油加热与冷却：在炼油厂催化重整装置中，卧式管壳式换热器替代原列管换热器，采用螺旋折流板设计，传热系数提升至1200W/(m²·℃)，油品出口温度降低15℃，年节约蒸汽消耗2.4万吨，减排CO₂6.8万吨。

蒸馏与蒸发：通过优化管束排列与流速控制，提高轻质油品产出率，降低能耗。

电力行业

锅炉给水预热：在600MW机组中，回收540℃烟气余热，发电效率提升1.5%，年节约标煤2万吨。

汽轮机排汽冷凝：降低排汽压力0.01MPa可使发电量增加1.2%，提升经济效益。

环保领域

垃圾焚烧尾气处理：耐受SO₂、HCl腐蚀，二噁英分解率提升95%，年减排CO₂超5万吨。

海水淡化：316L不锈钢材质应对高盐环境，系统综合能效>85%。

五、未来发展趋势

智能化升级：集成物联网传感器与AI算法，实时监测管壁温度、流体流速及压力，故障预警准确率达95%；数字孪生技术优化设计周期缩短50%。

材料创新：碳化硅/石墨烯复合管束导热系数突破300W/(m·K)，设备寿命延长至30年；纳米涂层技术实现自修复功能，降低维护成本。

结构优化：3D打印技术制造复杂螺旋流道，传热效率提升25%，耐压能力提高40%；模块化设计支持按需扩展传热面积，初始投资与长期运行成本更具竞争力。
