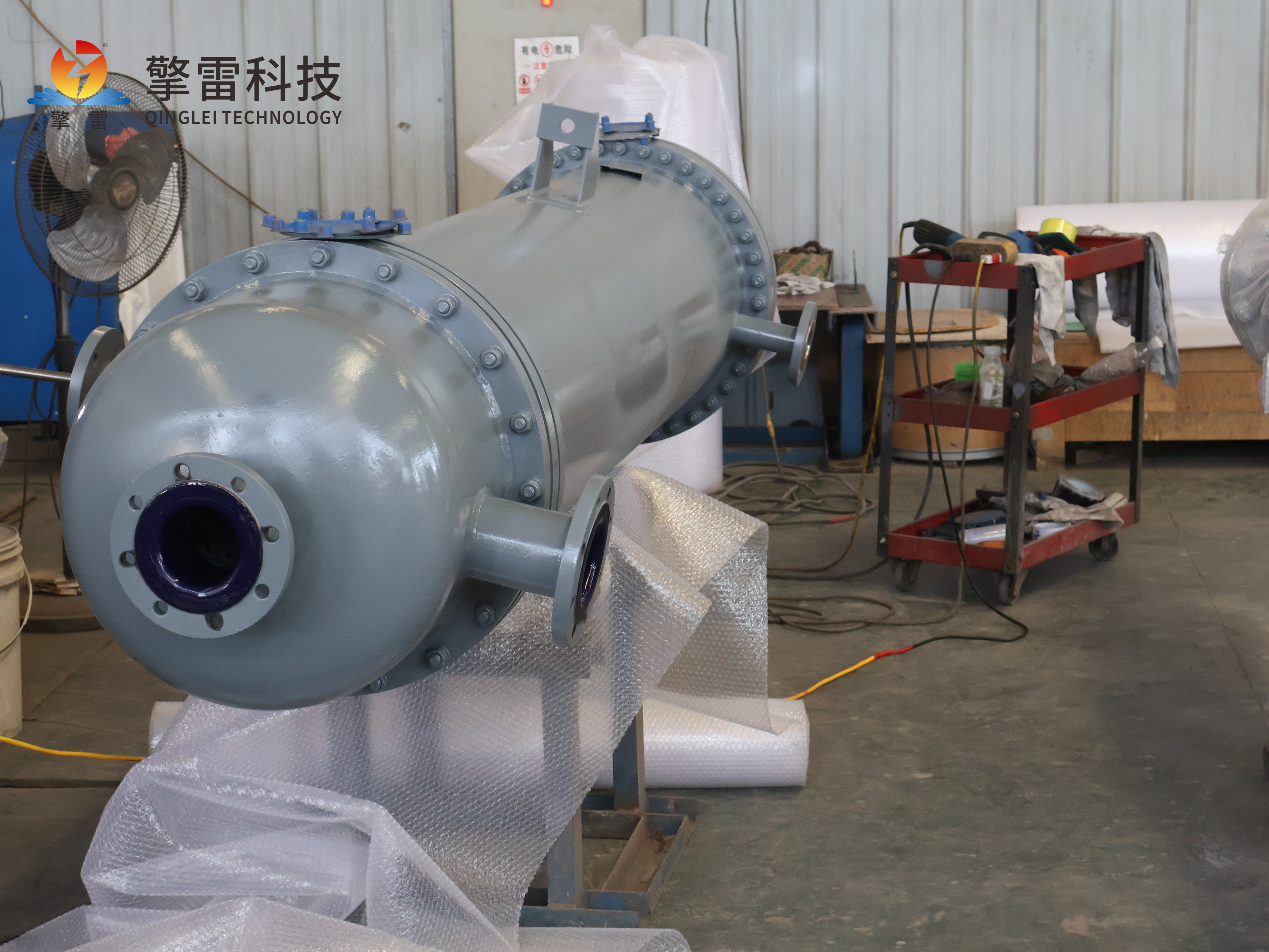

列管式碳化硅换热器-浮头结构
管束一端与固定管板焊接，另一端通过浮动管板与钩圈连接，形成独立模块。当壳程与管程介质温差超过50℃时，管束可沿轴向自由伸缩8-12mm，消除热应力引发的管板开裂风险。例如，在头孢类原料药合成中，浮头结构通过吸收热胀冷缩变形（年变形量≤0.01mm），使反应温度波动控制在±1℃以内，避免了传统设备因热应力导致的泄漏风险。

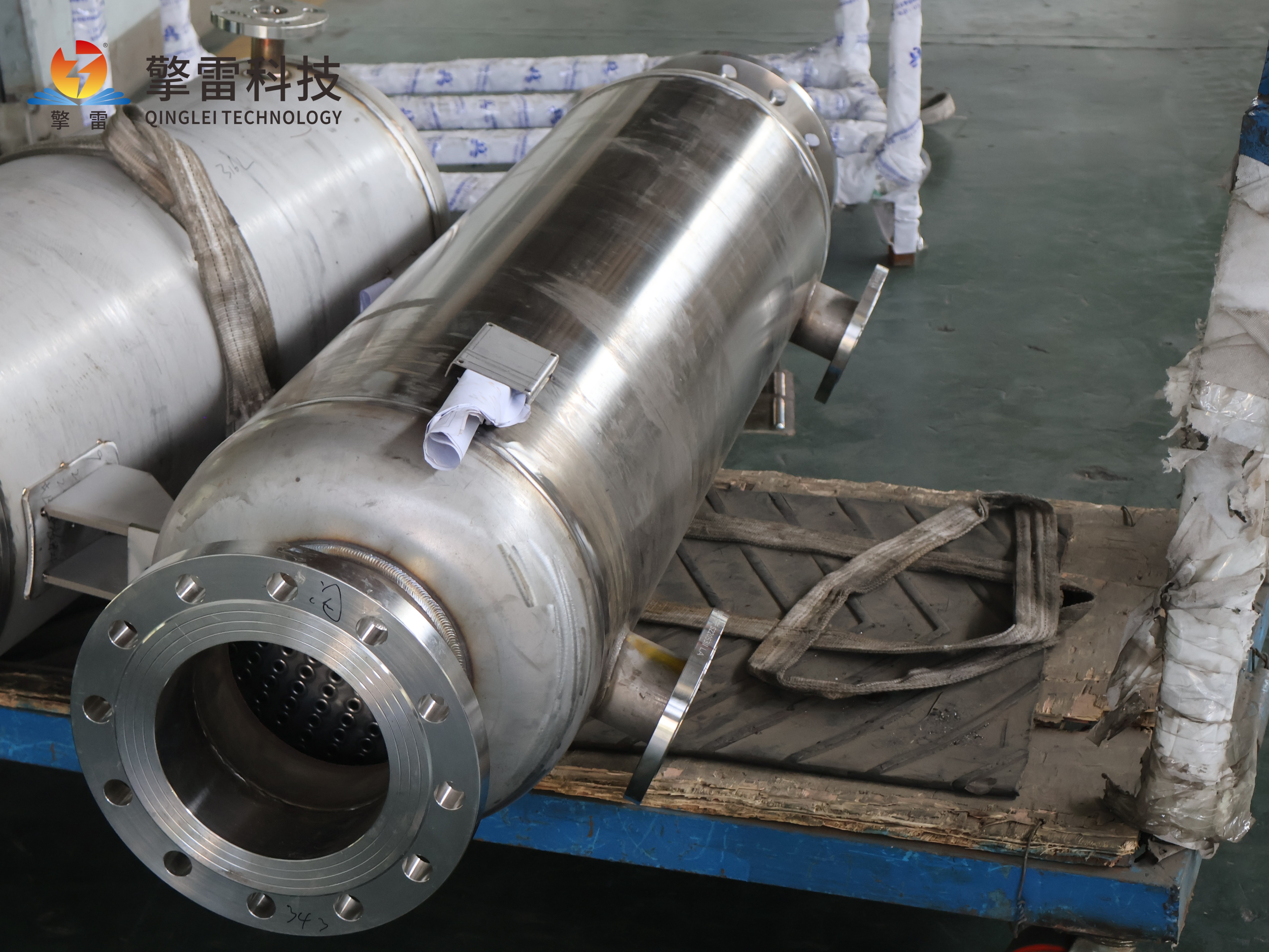

列管式碳化硅换热器-浮头结构

列管式碳化硅换热器-浮头结构

列管式碳化硅换热器浮头结构解析：技术优势与应用实践

一、浮头结构设计原理与核心优势

列管式碳化硅换热器的浮头结构通过“浮动管板+钩圈密封"双保险设计，实现了管束的自由伸缩与高效密封。其核心创新点包括：

热应力消除机制

管束一端与固定管板焊接，另一端通过浮动管板与钩圈连接，形成独立模块。当壳程与管程介质温差超过50℃时，管束可沿轴向自由伸缩8-12mm，消除热应力引发的管板开裂风险。例如，在头孢类原料药合成中，浮头结构通过吸收热胀冷缩变形（年变形量≤0.01mm），使反应温度波动控制在±1℃以内，避免了传统设备因热应力导致的泄漏风险。

密封可靠性设计

采用双O形环密封结构，形成独立腔室。即使单侧密封失效，内腔氮气保护与外腔压力传感器可立即触发报警，防止冷热流体混合。在疫苗生产中，此设计使灭菌温度稳定性提升30%，超调量控制在±0.2℃范围内，满足GMP对无菌操作的高标准要求。

模块化与易维护性

钩圈快拆结构支持管束在线更换，单台设备维护时间从72小时压缩至8小时。某化工园区环氧丙烷装置利用夜间谷电时段完成管束清洗，年生产效率提升15%，且避免了全系统停产损失。

二、材料性能与结构协同增效

碳化硅（SiC）的优异物理化学特性与浮头结构形成协同效应，显著提升设备性能：

耐高温与抗热震性

碳化硅熔点达2700℃，可在1600℃长期稳定运行，短时耐受2000℃以上温度。在煤气化装置中，浮头结构成功应对1350℃合成气急冷冲击，避免热震裂纹泄漏风险。同时，其热膨胀系数仅为金属的1/3，可承受300℃/min的温度剧变，降低20%的设备变形量。

耐腐蚀与长寿命

对浓硫酸、王水等强腐蚀介质呈化学惰性，年腐蚀速率<0.005mm。在氯碱工业中，浮头式碳化硅换热器替代钛材设备后，设备寿命从5年延长至15年，维护成本降低75%。在含Cl⁻的制药工况中，腐蚀速率可控制在0.001mm/年以下，寿命突破20年。

高导热与高效传热

碳化硅导热系数（120-270 W/(m·K)）是铜的2倍、不锈钢的5倍。结合螺旋缠绕管束设计（螺旋角3°-20°），传热系数突破12000 W/(m²·℃)。在丙烯酸生产中，蒸汽消耗量降低25%，冷凝效率提升40%。

三、典型应用场景与性能验证

浮头式碳化硅换热器已广泛应用于化工、制药、新能源等领域，其性能优势通过实际案例得到充分验证：

化工领域

硫酸生产：在转化工段实现SO₂到SO₃的高效换热，转化率提升3%，年增效千万元。某化工厂采用螺旋缠绕管束技术后，换热效率从68%提升至82%，年节约蒸汽1.2万吨。

磷酸浓缩：解决传统金属换热器在强腐蚀环境下的泄漏问题，设备寿命延长至10年以上。在磷酸浓缩装置中，设备连续运行5年无腐蚀泄漏，年维护成本减少40%。

制药行业

抗生素发酵：通过碳化硅换热器实现培养基±0.2℃精准控温，产品纯度达99.9%，设备寿命延长至15年。

疫苗灭菌：浮头结构配合PID温控系统，将温度波动控制在±0.3℃以内，发酵效价提升15%。

新能源领域

PEM制氢：作为水蒸气冷凝器，冷凝效率达95%，产出水纯度>18MΩ·cm，满足高纯度制氢需求。

LNG汽化：汽化LNG并回收冷能，用于冷藏或发电，年节约燃料成本超500万元。

四、未来发展趋势与技术创新方向

随着碳中和目标的推进，浮头式碳化硅换热器将向更高效、更智能的方向演进：

材料创新

研发碳化硅-石墨烯复合材料，目标导热系数>300W/(m·K)，耐温范围扩展至-196℃至800℃，适用于超临界CO₂发电等工况。纳米涂层技术实现自修复功能，设备寿命延长至30年以上。

结构优化

采用3D打印技术制造微通道碳化硅换热器，传热面积密度达5000m²/m³；开发管径<1mm的微通道结构，强化传热。异形缠绕技术通过非均匀螺距优化流体分布，传热效率再提升10%-15%。

智能化升级

集成物联网传感器与数字孪生技术，实现故障预警（准确率>98%）及自适应调节，节能率达10%-20%。AI算法通过实时监测温差，自动优化流体分配，综合能效提升12%。
