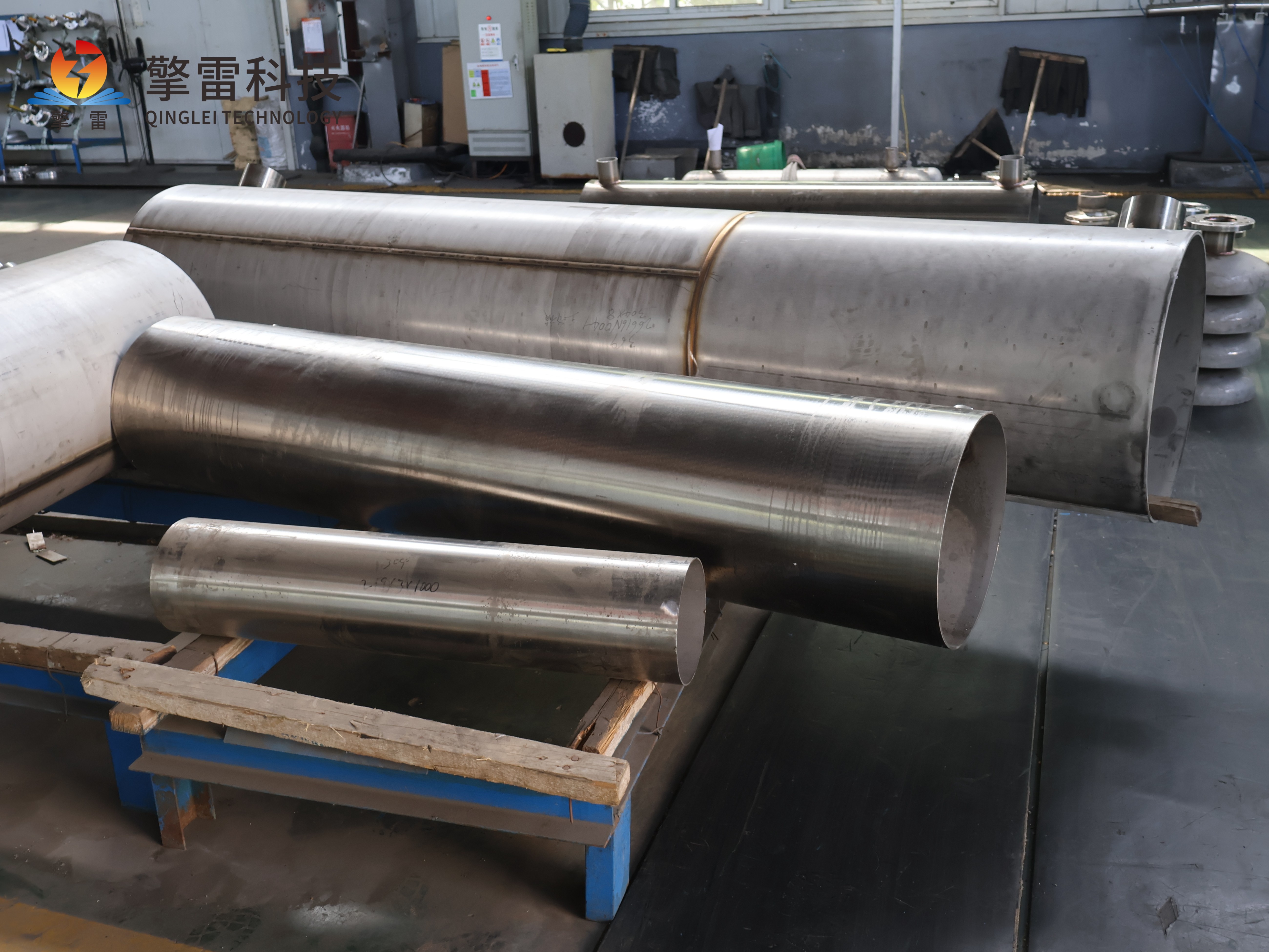

钢制列管式换热器-材质
钛合金是工况的“保险“，30年免维护不是梦；
而石墨烯涂层+AI运维，正在把“不可能的工况“变成“标准配置“。
选对材质，不只是选对一根管子——它选对的是未来15年的运维账单、能效曲线和环保达标的底气。
在“双碳“与GMP的双重压力下，这道材质选择题，值得每一位化工、石化、制药人认真算清楚。

钢制列管式换热器-材质

钢制列管式换热器-材质

钢制列管式换热器——材质选型全攻略

一、核心材质体系——五大"当家材料"全解析

钢制列管式换热器的"钢"字并非一成不变——从普通碳钢到钛合金，从304到316L，材质选择直接决定设备寿命、安全性与经济性。

材质典型牌号碳钢导热系数耐温极限年腐蚀速率核心适用场景成本指数

碳钢20#、Q235B45-50 W/(m·K)≤450℃0.2-0.5mm水、油、蒸汽等无腐蚀介质★☆☆☆☆

304不锈钢0Cr18Ni916.3 W/(m·K)≤800℃0.02-0.05mm弱腐蚀、食品、低浓度酸碱★★☆☆☆

316L不锈钢00Cr17Ni14Mo216.3 W/(m·K)≤600℃<0.01mm含Cl⁻介质、制药GMP、酸碱★★★☆☆

双相钢2205SAF220515 W/(m·K)≤300℃<0.005mm高Cl⁻、海水、强腐蚀★★★★☆

钛合金TA2Gr.222 W/(m·K)≤400℃<0.001mm海水、强酸、真空环境★★★★★

选型核心逻辑：材质不是越贵越好，而是"够用+经济"的解——碳钢能干的活，绝不上316L；316L能扛的工况，别浪费钛合金。

二、各部件材质匹配——不只是"一根管子"的事

钢制列管式换热器由壳体、管束、管板、封头、折流板、密封件六大部件组成，每个部件的材质都需独立选型，任何一个"短板"都可能导致整机失效。

🔷 1. 换热管（管束）——核心战场

工况推荐材质理由典型案例

蒸汽冷凝、水-水换热20#碳钢成本，导热最好，无腐蚀风险电厂凝汽器，碳钢管束连续运行10年+

稀酸（<10%HCl，<60℃）304不锈钢钝化膜稳定，性价比化工盐酸稀释冷却，年腐蚀<0.02mm

含Cl⁻介质（500-3000ppm）316L不锈钢Mo元素抑制点蚀，PREN≥28制药注射用水加热，GMP合规

高Cl⁻（>3000ppm）+高温2205双相钢PREN=35，耐点蚀是316L的3倍沿海电厂海水冷却，寿命>15年

浓H₂SO₄/王水/HF钛合金TA2对强氧化性酸免疫氯碱行业湿Cl₂冷却，零腐蚀

工况（>150℃强腐蚀）哈氏C-276/Inconel 625镍基合金，PREN>40MDI装置冷凝，寿命>20年

关键参数：管束材质的导热系数直接影响总传热系数。碳钢（45-50 W/m·K）是316L（16.3 W/m·K）的3倍——这意味着同等换热面积下，碳钢换热器的传热效率高出30%-50%。

🔷 2. 壳体——压力与腐蚀的第一道防线

壳体材质适用场景设计压力设计温度备注

Q235B碳钢无腐蚀、中低压≤2.5MPa-20℃~450℃，需防腐涂层

16MnR（低合金钢）中高压、含H₂S≤10MPa-20℃~500℃石化行业主力，抗H₂S应力腐蚀

304不锈钢弱腐蚀、食品医药≤6.4MPa-196℃~800℃卫生级，Ra≤0.4μm

316L不锈钢含Cl⁻、强腐蚀≤10MPa-196℃~600℃制药GMP

钛合金海水、强酸≤10MPa-196℃~400℃重量减轻40%

壳体 vs 管束材质组合：常见"碳钢壳体+316L管束"方案——壳体承压为主（碳钢强度高、成本低），管束耐腐蚀为主（316L抗Cl⁻）。某炼油厂采用此组合，年节约成本超500万元。

🔷 3. 管板——最易被忽视的"阿喀琉斯之踵"

材质适用场景关键特性

Q345R碳钢碳钢管束+无腐蚀壳程成本低，需与管束材质匹配防电偶腐蚀

316L不锈钢316L管束+含Cl⁻介质与管束材质一致，消除电偶腐蚀

2205双相钢2205管束+高Cl⁻强度是316L的2倍，耐蚀性同步提升

钛合金钛管束+强酸重量轻，但加工难度大、成本高

复合管板（碳钢+316L覆层）碳钢壳体+316L管束解决异种金属连接的电偶腐蚀，性价比

致命错误：碳钢管板+316L管束+含Cl⁻介质=电偶腐蚀加速3-5倍。某化工厂因此18个月内泄漏3次，损失超200万元。

🔷 4. 折流板——别让"配角"毁了整台设备

材质适用场景备注

Q235B碳钢无腐蚀壳程，需涂防腐漆

304/316L不锈钢含Cl⁻/酸碱壳程与管束材质匹配

钛合金海水/强酸耐蚀+轻量化

碳纤维复合材料特殊轻量需求新兴材料，抗腐蚀+低密度

🔷 5. 密封件——最后一道防线

密封部位推荐材质耐温耐腐蚀

管程垫片PTFE（聚四氟乙烯）-200℃~260℃几乎耐所有化学介质

壳程垫片石墨缠绕垫（316L内衬）-200℃~650℃耐高温高压+耐腐蚀

浮头密封奥氏体不锈钢+柔性石墨≤400℃适应热膨胀

填料函密封聚四氟乙烯+石墨≤260℃允许管束位移

三、材质选型决策树——三步锁定最佳方案

第一步：看介质

├─ 无腐蚀（水、油、蒸汽）→ 碳钢全套 ✅

├─ 弱腐蚀（稀酸<10%，低Cl⁻<200ppm）→ 304不锈钢 ✅

├─ 中等腐蚀（Cl⁻ 200-3000ppm，酸碱）→ 316L不锈钢 ✅

├─ 强腐蚀（Cl⁻>3000ppm，海水，强酸）→ 2205双相钢/钛合金 ✅

└─ 腐蚀（王水、HF、浓H₂SO₄>60%）→ 哈氏合金/蒙乃尔 ✅

第二步：看温度

├─ ≤450℃ → 碳钢/304/316L均可

├─ 450-600℃ → 304/316L（碳钢强度骤降）

├─ 600-800℃ → 304L/321不锈钢（防晶间腐蚀）

└─ >800℃ → 镍基合金/特殊耐热钢

第三步：算经济账

├─ 寿命<5年 → 碳钢+涂层（年维护费高但初期低）

├─ 寿命5-15年 → 316L/2205（全生命周期）

└─ 寿命>15年 → 钛合金/镍基（初期贵但年均成本）

四、全生命周期成本对比——贵的反而

方案初期投资（万元）年维护费设计寿命20年总成本年均成本腐蚀速率

碳钢全套8124年68万3.4万0.2-0.5mm/年

304不锈钢1568年30万1.5万0.02-0.05mm/年

316L不锈钢22315年26万1.3万<0.01mm/年

2205双相钢40220年41.6万2.08万<0.005mm/年

钛合金TA285130年85.7万4.29万<0.001mm/年

🏆 结论：316L不锈钢是"全生命周期成本"的——初期投资仅为碳钢的2.75倍，但年维护费仅为碳钢的1/4，寿命长出近4倍，20年总成本比碳钢还低42%。

💡 特殊场景解：

碳钢壳体+316L管束：石化行业，初期投资省30%，耐蚀性不打折

304壳体+316L管束：食品医药GMP，避免碳钢铁离子溶出

2205双相钢全套：海水/高Cl⁻工况，寿命是316L的3倍

五、材质升级新趋势——下一代换热器"卷"到什么程度？

升级方向当前水平2030年目标效果

石墨烯涂层导热提升15%，结垢减少50%导热+30%，结垢减少70%清洗周期从3个月→12个月

碳钢+陶瓷内衬耐蚀性提升10倍耐蚀性提升50倍碳钢价格，钛合金寿命

3D打印流道比表面积500㎡/m³比表面积800㎡/m³体积缩小40%

高熵合金管束实验室阶段商用化耐温1000℃+，耐王水

纳米自修复涂层寿命20年寿命30年+维护周期延长50%

AI材质推荐系统人工选型智能匹配选型准确率>98%，成本再降15%

某智慧工厂实测：碳钢壳体+316L管束+石墨烯涂层+AI运维，综合能效提升18%，年维护成本从12万降至3万，非计划停机减少70%。

六、实战选型案例——三大行业怎么选？

🏭 案例一：炼油厂常减压装置（原油换热）

参数数值

管程介质原油（含S、Cl⁻，200-500ppm）

壳程介质热水

温度350℃/150℃

压力2.5MPa

选型：16MnR碳钢壳体 + TP321不锈钢管束 + 碳钢管板（贴316L覆层）

效果：抗H₂S应力腐蚀+耐Cl⁻点蚀，运行5年零泄漏，年节约维修费500万元。

💊 案例二：制药注射液灭菌柜（GMP工况）

参数数值

管程介质注射用水（pH 5-7，含微量Cl⁻）

壳程介质纯化蒸汽

温度121℃/134℃

卫生要求Ra≤0.4μm，无金属离子溶出

选型：316L全不锈钢（壳体+管束+管板）+ 电解抛光 + PTFE密封

效果：符合FDA/ASME BPE标准，金属离子溶出<10ppb，产品合格率99.97%。

🌊 案例三：海水淡化预处理（高Cl⁻）

参数数值

管程介质海水（Cl⁻ 19000ppm）

壳程介质淡水

温度30℃

压力0.8MPa

选型：2205双相钢全套（壳体+管束+管板+折流板）

效果：耐点蚀当量PREN=35，是316L的3倍，寿命超15年，年更换成本降低60%。

七、维护与材质寿命管理——选对了还要养对

维护动作频率材质影响效果

化学清洗（酸洗/碱洗）3-6个月/次碳钢：酸洗浓度≤10%，温度≤60℃防晶间腐蚀；316L：可耐15%柠檬酸结垢周期延长3倍

超声波测厚每年1次碳钢：重点监测弯管、管板过渡区；316L：关注焊缝热影响区提前6个月预判腐蚀穿孔

电化学检测每季度碳钢+316L异种组合：重点监测电偶腐蚀电位泄漏预警准确率>95%

涂层修复2-3年/次碳钢环氧涂层破损→局部腐蚀加速10倍寿命延长5年

管束更换视情况碳钢：8-10年；316L：15-20年；钛合金：25年+停机时间从7天→4小时（模块化设计）

结语

钢制列管式换热器的材质选型，不是一道"选贵的还是选便宜的"选择题——它是一场腐蚀速率、导热效率、机械强度、全生命周期成本四维博弈的解问题。

碳钢导热最好、，但年腐蚀0.5mm是316L的100倍；

316L耐蚀够用、GMP合规，全生命周期成本；

2205双相钢是高Cl⁻工况的"破局者"，寿命是316L的3倍；

钛合金是工况的"保险"，30年免维护不是梦；

而石墨烯涂层+AI运维，正在把"不可能的工况"变成"标准配置"。

选对材质，不只是选对一根管子——它选对的是未来15年的运维账单、能效曲线和环保达标的底气。

在"双碳"与GMP的双重压力下，这道材质选择题，值得每一位化工、石化、制药人认真算清楚。
