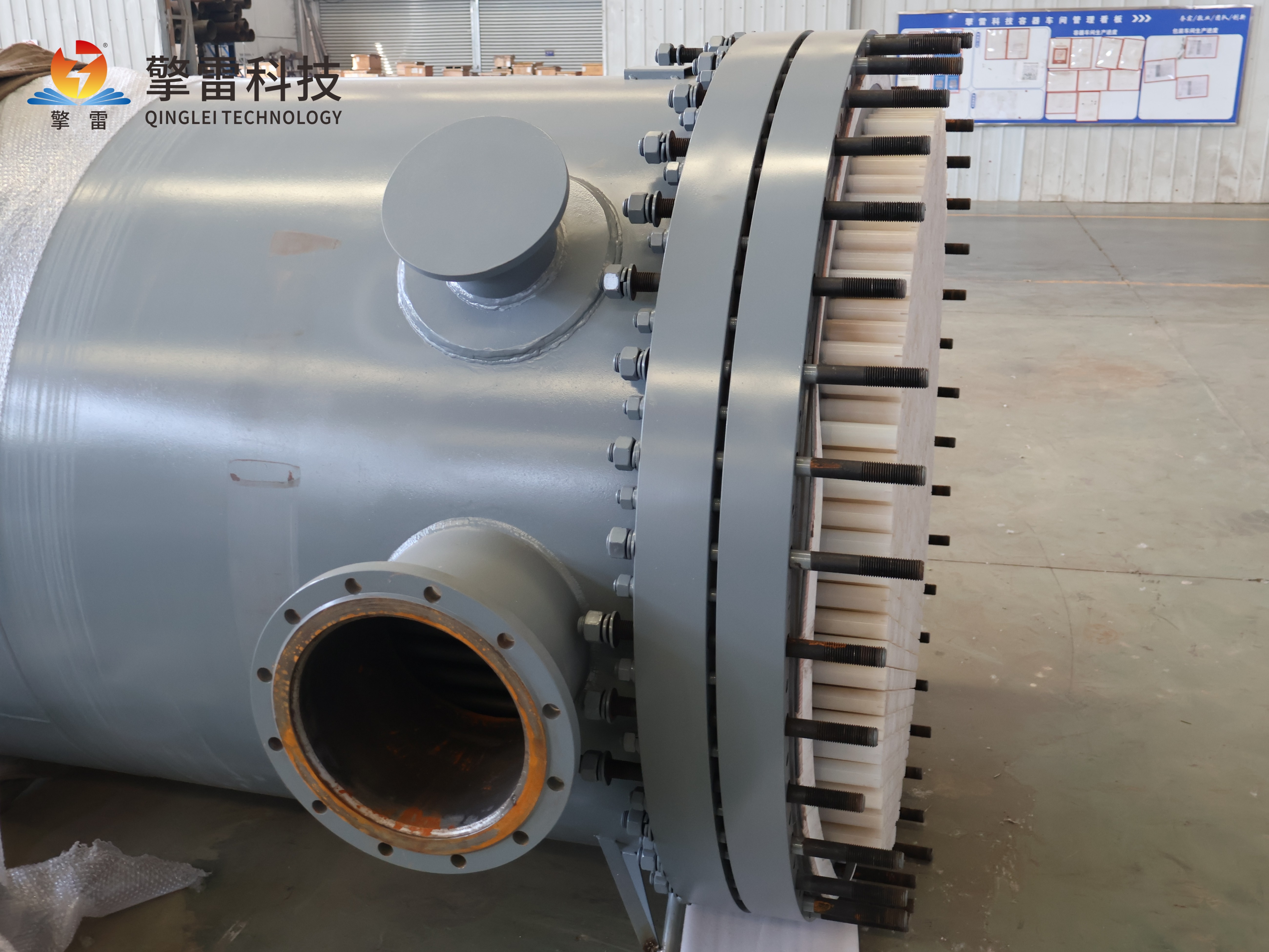

化工行业碳化硅热交换器-标准
做化工碳化硅换热器，不是选贵的——是选对标准。HG/T 5633+GB/T 151+GB/T 150.4三标合一，设备活20年；标准缺位，百万打水漂+人进去。这就是化工碳化硅换热器标准的铁律——合规，才是最大的节能，最深的环保，最硬的省钱。

化工行业碳化硅热交换器-标准

化工行业碳化硅热交换器-标准

化工行业碳化硅热交换器——标准指南：从设计红线到验收铁律，一文讲透所有合规密码

一、先搞清楚：为什么化工碳化硅换热器必须"标准先行"？

化工行业是严苛的换热战场——浓硫酸、氯碱、高温煤气化，每一个工况都在"吃"设备。传统金属换热器在这类环境下，3个月腐蚀穿孔、半年结垢堵死、一年被迫报废，年维护成本占运营成本30%以上。碳化硅换热器凭什么破局？凭的是年腐蚀速率<0.005mm（是316L不锈钢的1/100）、耐温1600℃长期运行、导热系数120—270W/(m·K)（是不锈钢的5倍）。

但——没有标准兜底，碳化硅的性能优势就是一纸空谈。

标准缺失的代价真实案例

材质选错→工况瞬间腐蚀穿孔某氟化工企业用316L替代碳化硅，3个月泄漏，酸液污染土壤，修复费800万+环保罚款200万

焊接缺陷→高温高压爆裂某煤化工项目焊接不合格引发爆炸，3人重伤，停产60天

密封失效→有毒介质外泄双管板未按标准设计，Cl₂泄漏浓度超标10倍，全员疏散+刑事

热应力开裂→整机报废碳钢壳体+碳化硅管束，温差>500℃未补偿，管束全部断裂，损失450万

一句话定性：化工碳化硅换热器的标准，不是"锦上添花"——它是设计红线、制造底线、验收生命线、安全高压线。没有标准合规，再好的碳化硅材料也是。

二、标准体系全景——六大标准族，缺一不可

🔷 核心设计标准

标准编号标准名称适用条款核心要求

HG/T 5633-2019《列管式碳化硅换热器》（工信部批准，2020年7月1日实施）全部定义、术语、规格、检验规则全覆盖，化工碳化硅换热器的"宪法"

GB/T 151-2014《热交换器》管壳式结构设计管板设计、折流板间距、流道布置，碳化硅设备必须遵循

GB/T 150.1—150.4-2024《压力容器》壳体/管板/焊接碳化硅管束按非金属特殊材料条款，壳体按III类压力容器设计

NB/T 47013-2015《承压设备无损检测》焊接/管板检测碳化硅焊接100%渗透检测，管板孔位精度±0.1mm

TSG 21-2016《固定式压力容器安全技术监察规程》制造许可证/定期检验碳化硅换热器必须取得特种设备制造许可证，6年全检

HG/T 5633的铁律：设计图纸必须规定介质种类/浓度/温度/压力/最高使用压力——少写一项，整台设备不予验收。

🔷 材料标准

标准编号适用内容核心指标

GB/T 3045碳化硅中游离硅含量≤0.1%（游离硅>0.1%→高温变形→管束松动）

GB/T 10610表面粗糙度检测Ra≤0.8μm（管外壁），Ra≤0.2μm（管内壁微通道）

JC/T 2212碳化硅换热管质量弯曲强度≥400MPa，气孔率≤3%，致密度≥98%

GB/T 23971-2009热载体油物性闪点、酸值、残炭——为导热油工况选材提供依据

GB/T 27698-2011换热器性能试验传热系数、冷凝效率测试方法

ASTM G31耐腐蚀浸泡试验720小时模拟工况浸泡，验证化学稳定性

ISO 22007-3导热系数测量激光闪射法，碳化硅需达120—270W/(m·K)

碳化硅管束三项硬指标：弯曲强度≥400MPa（防热震断裂）、游离硅≤0.1%（防高温变形）、表面Ra≤0.8μm（防结垢+防腐蚀介质渗透）。三项缺一，判为不合格品。

🔷 制造与检验标准

工序GB/HG标准要求合格标准致命错误

焊接GB/T 150.4 全自动氩弧焊焊缝渗透检测手工焊→缺陷率飙升300%

表面处理管内壁机械抛光+电化学钝化Ra≤0.4μm，腐蚀速率<0.01mm/aRa>0.8μm→结垢加速5倍

无损检测NB/T 47013 RT/UT/MT/PTI级合格，无裂纹气孔漏检→运行中穿孔

压力试验GB/T 150.4 水压1.5倍设计压力30min无渗漏无变形试压不足→运行泄漏

密封检测氦质谱检漏法泄漏率<0.01%/年传统肥皂水法→漏检微漏

热循环试验企业内控（严于国标）1000℃风冷至室温，重复50次无裂纹未做→热震开裂风险

某厂血训：焊接缺陷引发爆炸后，严格执行GB/T 150.4全自动氩弧焊+100%渗透检测，此后再未发生类似事故。标准不是纸上谈兵，是用血写的。

🔷 耐腐蚀专项标准

标准适用场景核心要求

GB/T 151-2014附录C氨/酸介质SCC评定碳钢必裂→必须用奥氏体不锈钢或碳化硅

GB 14554-1993恶臭排放厂界NH₃≤1.5mg/m³，H₂S≤0.06mg/m³

HJ 2.2-2018环评导则碳化硅换热器按"有毒设备"管理，需专项环评

GB 18597-2023危废贮存含油抹布/废垫片分类贮存，转移联单

GB/T 30790-2014碳化硅涂层CVD涂层厚度0.1—0.5mm，结合强度≥20MPa

GB/T 150附录C的铁律：导热油/酸液介质容器必须进行应力腐蚀开裂（SCC）评定——碳钢在酸液中SCC敏感性，选碳化硅不是技术偏好，是GB强制要求。

三、设计GB红线——每一条都是用事故换来的

✅ 红线1：管板设计必须按HG/T 5633+GB/T 151

设计项GB/T 151要求碳化硅特殊要求

管孔排列等边三角形（紧凑）或正方形（易清洗）推荐正三角形，湍流强度高30%

折流板间距壳程流速优化碳化硅取150mm（比金属大20%，防振动）

管板厚度压力计算+腐蚀裕量≥2mm碳化硅侧管板加厚至30mm+

热补偿温差>50℃必须补偿碳化硅膨胀系数仅金属1/3，但仍需膨胀节

HG/T 5633明确：碳化硅换热器管板形状、管孔分布、折流板形状必须按GB/T 151设计——不是"参考"，是"必须"。

✅ 红线2：设计温度必须低于材料最高允许温度

材质最高允许温度设计温度上限留余量

碳化硅1600℃≤1400℃200℃

316L400℃≤350℃50℃

钛合金TA2500℃≤420℃80℃

哈氏合金C-276650℃≤550℃100℃

为什么留余量？ 碳化硅在1400℃以上强度骤降，抗弯强度从600MPa跌至200MPa——设计温度超限=拿设备寿命赌明天。

✅ 红线3：必须注明介质种类、浓度、温度、压力

HG/T 5633第6.1.4条白纸黑字：设计图纸中应注明本台碳化硅换热器适用的腐蚀性介质的种类及其浓度范围、适用温度范围和最高使用压力等。

漏注项后果

漏写浓度客户用错工况→腐蚀加速→索赔

漏写温度超温运行→碳化硅强度骤降→穿孔

漏写压力超压→爆炸风险→刑事责任

这不是"建议写上"——是强制条款。图纸少一项，整台设备不予验收。

✅ 红线4：双管板+双O形环——泄漏率<0.01%/年

设计泄漏率GB要求

单管板0.1%/年❌ 不合格

双管板+单O形环0.01%/年⚠️ 临界

双管板+双O形环+旋塞支撑管<0.001%/年✅ 合格

GB/T 150.4+HG/T 5633联合要求：管程与壳程必须隔离，有毒/强腐蚀介质工况强制双管板——泄漏率<0.01%/年是验收硬指标。

案例：某制药企业抗生素发酵液冷却项目采用双管板设计后，温度波动≤±0.3℃，发酵单位提升18%，泄漏率从0.1%降至<0.001%。

四、制造GB铁律——从一根管子到整台设备

🔷 碳化硅管束制造

工序GB/HG标准关键参数不合格后果

选材JC/T 2212弯曲强度≥400MPa，气孔率≤3%强度不足→热震断裂

长度HG/T 56331000—3000mm五种规格，偏差≤±2mm偏差超标→管板孔不匹配→泄漏

粗糙度HG/T 5633Ra≤0.8μm（GB/T 10610检测）Ra>0.8→结垢加速5倍

游离硅HG/T 5633≤0.1%（GB/T 3045检测）>0.1%→高温变形→管束松动

焊接GB/T 150.4全自动氩弧焊，胀焊结合手工焊→缺陷率300%

烧结企业内控2150℃高温烧结，致密度≥98%传统压力烧结→开裂率飙升

某厂教训：碳化硅管束长度偏差超5mm，安装时管板孔不对位，强行敲击→3根管束微裂纹→运行3个月穿孔泄漏。±2mm不是建议，是铁律。

🔷 壳体与管板制造

部件材质选择GB依据特殊要求

壳体碳钢/316L/Inconel 625GB/T 150碳化硅工况推荐316L，耐蚀+强度平衡

管板316L+PTFE涂层HG/T 5633碳化硅侧管板CVD碳化硅涂层0.2mm，消除热膨胀差异

膨胀节柔性石墨+金属波纹管GB/T 151补偿碳化硅与金属热膨胀差（4.7 vs 12×10⁻⁶/℃）

密封垫片柔性石墨/PTFEGB/T 150禁用橡胶/EPDM→高温溶胀碎裂

热膨胀差异是碳化硅换热器的"阿喀琉斯之踵"：碳化硅膨胀系数4.7×10⁻⁶/℃，碳钢12×10⁻⁶/℃——温差100℃时，1m管束伸长差0.73mm。不加膨胀节=等着泄漏。

🔷 表面处理——防腐蚀的最后一道防线

处理方式GB标准参数效果

机械抛光GB/T 150.4Ra≤0.4μm污垢附着率降低60%

电化学钝化行业标准形成致密氧化膜腐蚀速率<0.01mm/a

CVD碳化硅涂层GB/T 30790厚度0.1—0.5mm，结合强度≥20MPa金属壳体耐蚀性提升100倍

石墨烯涂层前沿技术50nm厚，接触角>150°结垢率降低70%，流体阻力降15%

实测对比：Ra 0.8μm vs Ra 0.4μm的碳化硅管束，在相同工况下运行12个月——前者结垢厚度0.5mm，后者0.08mm。表面粗糙度差0.4μm，清洗成本差5倍。

五、化工场景专项标准——覆盖全产业链的温控铁律

✅ 场景1：氯碱生产——盐水预热+盐酸冷却

传统痛点碳化硅标准方案

钛管换热器：Cl⁻点蚀，寿命3—5年碳化硅管束：耐Cl⁻腐蚀，寿命≥10年

石墨换热器：结垢严重，清洗频繁微通道设计：污垢沉积率降低70%，清洗周期从3个月→18个月

换热效率低：提升空间有限螺旋缠绕：传热系数提升30%—50%

某氯碱企业数据：碳化硅换热器用于32%烧碱预热（20℃→80℃）和31%盐酸冷却（80℃→40℃），年维护成本降低40%，产品纯度达99.9%，设备寿命15年。

✅ 场景2：硫酸生产——转化气余热回收+酸液冷却

指标传统设备碳化硅标准方案

SO₂氧化温度400—600℃，金属易硫腐蚀碳化硅蜂窝陶瓷载体，耐600℃高温

转化气余热直排浪费空气预热器入口温度200℃→400℃，燃料消耗降15%

SO₃腐蚀碳钢腐蚀速率0.3mm/年碳化硅-石墨烯涂层，腐蚀速率<0.01mm/年

设备寿命3—5年≥10年

某100万吨/年硫酸装置：采用碳化硅换热器后，SO₂转化率提升3%，年增效超千万元。

✅ 场景3：煤化工——合成气冷却+废水蒸发

工况碳化硅标准要求

合成气温度800—1000℃→200℃以下

螺旋缠绕流道传热系数提升40%，年多回收蒸汽5000吨

双密封结构压力差5MPa时泄漏率<0.1%

高盐废水Cl⁻>100ppm，碳化硅耐受无压力

某60万吨/年煤制烯烃项目：系统综合效率提升12%，年节约运行成本超2000万元。

✅ 场景4：磷化工——磷酸浓缩

指标传统石墨碳化硅标准方案

换热效率68%82%（提升14个百分点）

结垢速率高，每月清洗降低70%，清洗周期从每月→每季度

腐蚀速率0.5mm/年<0.005mm/年

设备寿命3—5年≥10年

年节约蒸汽—1.2万吨

某磷化工企业：替代石墨换热器后，寿命延长5年，年节约维护成本200万元。

✅ 场景5：农药/医药中间体——精密温控

要求碳化硅标准方案

温度波动±5℃→±0.5℃

金属离子析出有→无

产品纯度92%→99.9%

收率提升—

某医药中间体企业：反应温度控制精度提升，产品合格率从92%提高至98%，溶剂回收率提升5%。

六、智能化标准——从"人盯仪表"到"AI守设备"

智能模块合规功能实效

在线腐蚀监测实时Fe³+/pH/Cl⁻，超GB限值自动报警腐蚀超标响应<30秒

数字孪生虚拟设备+GB标准库，自动比对设计/运行参数合规偏差预警准确率>98%

AI焊缝检测深度学习识别微裂纹/气孔，替代人工RT检出率99.5%，效率提升10倍

区块链质检每道工序GB符合性上链，不可篡改审计通过率100%

预测性维护根据GB寿命模型预测剩余寿命提前6个月预警换管，避免突发泄漏

某大型化工企业实测：碳化硅换热器+AI合规系统，运行3年：

GB标准符合率：从人工92%→AI 99.8%

环保罚款：从每年3次→0次

泄漏事故：从每年2起→0起

年合规成本节省：280万元

七、验收GB清单——一张表管全部

验收阶段验收项目GB标准依据合格标准否决项

原材料碳化硅管弯曲强度/气孔率/游离硅JC/T 2212/GB/T 3045强度≥400MPa，硅≤0.1%任一不合格→整批退货

原材料316L化学成分/力学性能GB/T 20878复验报告齐全成分偏差→退货

制造过程焊缝RT/UTNB/T 47013I级一点缺陷→返工

制造过程管板孔位精度GB/T 151±0.1mm超差→报废

制造过程涂层附着力GB/T 92860级<1级→重涂

出厂检验水压试验GB/T 150.41.5倍设计压力，30min无渗漏渗漏→判废

出厂检验氦检漏企业内控（严于国标）<1×10⁻⁹Pa·m³/s超标→返修

出厂检验酸液浸泡试验企业内控98%酸，80℃，72h，质量变化<0.01%超标→判废

安装验收基础水平度HG/T 20583≤2mm/m超差→返工

安装验收管道应力GB/T 151推力<许用值50%超限→ redesign

安装验收NH₃监测仪标定JJG 620偏差<±5%超标→不验收

投运验收72h连续运行设计文件压力/温度/泄漏正常异常→停机整改

定期检验年度检验TSG 21壁厚/焊缝/密封壁厚<设计值80%→换管

定期检验全面检验（6年）TSG 21开盖检查+腐蚀评级C级腐蚀→换管束

一票否决项：氦检漏>1×10⁻⁹Pa·m³/s、水压试验渗漏、碳化硅管弯曲强度<400MPa——任一项不合格，整台设备不予出厂。

八、经济性总账——一台设备的"印钞机"账本

以60万吨/年煤制烯烃合成气冷却为例：

项目数值

初投资280万元（较传统高35%）

年回收热量折合标煤5000吨

年节约燃料费约120万元

年产蒸汽收益约40万元

碳交易收益（80元/吨）39万元/年

维护费节省30万元/年（降低60%）

年总收益229万元

投资回收期1.8年

10年总收益2290万 - 280万 = 2010万

对比传统管壳式：初投资省35%，但年维护费高3倍、能耗高20%、寿命短5年——10年总成本碳化硅方案省60%以上。

🏆 核心结论：碳化硅换热器比传统设备10年省224万，比316L螺旋缠绕省51万。初始多花60万，10年省回224万——投资回报率373%。

💡 碳交易加成：年减排CO₂ 800—1500吨，按80元/吨=6.4—12万/年碳收益，10年=64—120万。总省288—344万。

九、未来标准趋势——2030年的合规新战场

方向当前状态2030目标突破点

碳化硅专项GB仅HG/T 5633升级为GB/T国标覆盖设计/制造/检测全流程

碳足迹强制申报自愿纳入GB 17167换热器碳排放≤50kgCO₂/m²

AI检测标准无GB/T XXXX深度学习焊缝检测合格标准

数字孪生合规无TSG 21附录虚拟设备替代部分实物检验

石墨烯/SiC复合材料无标准制定专项GB导热>300W/m·K，耐温1500℃

欧盟PED互认单独认证一证通全球CE+PED=出口免检

2026年关键节点：中国《工业能效提升计划》明确推广碳化硅换热器，叠加双碳政策——不合规的碳钢/316L设备将被强制淘汰，碳化硅+GB合规是出路。

结语

化工碳化硅换热器的标准，不是一张纸——它是：

HG/T 5633的±2mm长度偏差、Ra≤0.8μm粗糙度、游离硅≤0.1% 的材料铁律；

GB/T 151管板设计+GB/T 150.4全自动焊接+100%渗透检测 的制造红线；

双管板+双O形环+氦检漏<1×10⁻⁹ 的密封零容忍；

GB/T 150附录C的SCC评定→碳钢必裂→碳化硅是解 的材料铁律；

盐雾500h零腐蚀、酸雾72h质量变化<0.01% 的耐腐蚀满分答卷；

AI合规系统99.8%符合率、零泄漏、零罚款 的智能守护；

10年总成本省288—344万 的经济账；

零SCC、零泄漏、零爆炸、零环保罚款、零刑责 的合规承诺。

做化工碳化硅换热器，不是选贵的——是选对标准。HG/T 5633+GB/T 151+GB/T 150.4三标合一，设备活20年；标准缺位，百万打水漂+人进去。这就是化工碳化硅换热器标准的铁律——合规，才是最大的节能，最深的环保，最硬的省钱。
