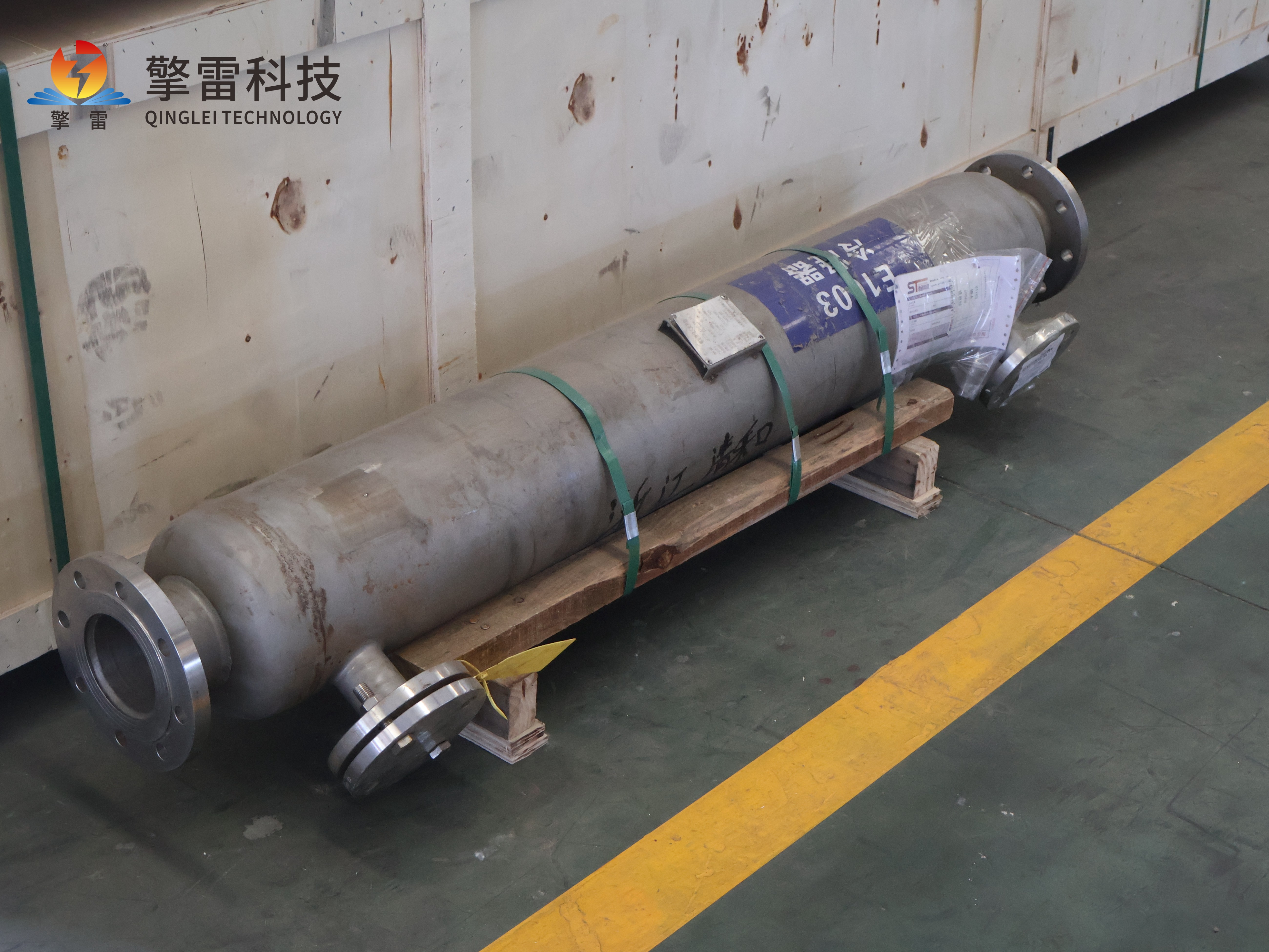

卧式列管式换热器-化工应用
在化工生产中，每10台核心设备里至少有3台是换热器。而卧式列管式换热器，凭什么占了化工换热设备的60%以上？

卧式列管式换热器-化工应用

卧式列管式换热器-化工应用

卧式列管式换热器——化工应用：从反应釜到蒸馏塔，这台设备撑起了半条化工产业链

一、为什么化工行业离不开它？

在化工生产中，每10台核心设备里至少有3台是换热器。而卧式列管式换热器，凭什么占了化工换热设备的60%以上？

答案只有一个字：扛。

扛高温——最高400℃；扛高压——最大2.5MPa；扛腐蚀——盐酸、硫酸、强碱轮番上阵；扛结垢——脏污介质照样跑。板式换热器在化工领域的操作压强通常低于1.5MPa，一超压就漏；而卧式列管式换热器能稳稳地扛住化工工况的"三高一脏"。

一句话：化工行业要的不是"精巧"，是"皮实"。卧式列管式换热器，就是化工车间里最皮实的那台设备。

二、结构拆解：五大部件，每一个都是为化工工况量身定制

部件化工场景的核心作用设计要点

壳体承压容器，对抗化工高压/真空碳钢(低压)/316L(中压)/钛合金(强腐蚀)，壁厚按GB/T 151精确计算

管束热量传递的主战场，数百根换热管并联管径Φ12-50mm，管长可达12m，正三角形排列，单位体积传热面积80-150m²/m³

管板固定管束+隔离管程/壳程，承受温差应力焊接/胀焊结合，泄漏率<0.001%，温差>50℃时必须加膨胀节

折流板引导壳程流体"Z"字形横流，打破层流弓形折流板使湍流强度提升40%，传热系数提高20%-30%

封头分配流体流向，实现多管程内部隔板将流体分成2/4/6程，流程越长，换热越充分

关键设计逻辑：化工介质往往粘度大、易结垢、腐蚀性强。卧式设计让管束可以整体抽出清洗——这是立式设备做不到的。某化肥厂实测：清洗周期较立式设备延长40%，单次清洗时间缩短60%。

三、三大类型：化工工况对号入座

类型结构特点化工适用场景致命优势

固定管板式管束两端焊死在管板上，结构温差<50℃、压力不高的常规化工（如冷凝、冷却水换热）造价， compactness最高

浮头式一端管板自由浮动，热应力自补偿温差>100℃、壳程易结垢的工况（如再沸器、重沸器）年泄漏率<0.05%，可抽芯清洗

U型管式每根管弯成U形，消除热应力高压(≤10MPa)、高温、剧毒介质（如加氢裂化、HF工况）密封点最少，泄漏风险

化工选型铁律：

温差<50℃ → 固定管板式（省钱）

温差50-150℃ → 浮头式（安全）

温差>150℃或剧毒介质 → U型管式（保命）

四、八大化工应用场景：每一个都是"刚需中的刚需"

🔥 场景1：合成氨——化工换热的"珠穆朗玛峰"

工况：合成气温度450-500℃，需冷却至400-450℃进入合成塔；同时回收热量预热原料气。

方案：双程浮头式列管换热器，管程走高温合成气，壳程走冷原料气。

效果：

合成气降温精度±5℃，转化率提升15%

热量回收率85%，年节约天然气5000万m³

管束材质316L+内壁电解抛光(Ra≤0.4μm)，防氨腐蚀

：某30万吨/年合成氨厂，换热器组年节能效益超3000万元，设备连续运行8年零泄漏。

🔥 场景2：炼油催化裂化——400℃高温烟气的"降火神器"

工况：催化剂再生器排出烟气500-700℃，需冷却至400℃以下；同时产生高压蒸汽。

方案：U型管式列管换热器（耐高压+消除热应力），材质Incoloy 825。

效果：

烟气冷却至380℃，热量回收产生1.0MPa蒸汽

蒸汽产量15t/h，年发电收益800万元

管束耐硫化腐蚀，寿命10年（碳钢仅2年）

算账：某120万吨/年催化裂化装置，换热器组年节约燃料气8000吨标煤，减排CO₂超2万吨。

🔥 场景3：PTA生产——醋酸+溴化物的"腐蚀地狱"

工况：对苯二甲酸（PTA）氧化反应尾气含醋酸、HBr，温度150-200℃，强腐蚀+结焦。

方案：钛合金TA2管束+浮头式结构，螺旋折流板防死区。

效果：

醋酸回收率≥99%，年减少醋酸损失2000吨

HBr冷凝效率98%，尾气排放达标

钛材耐Br⁻腐蚀，寿命20年+

案例：某PTA厂用316L管束，6个月穿孔泄漏；换TA2后，5年零腐蚀，年省维修费500万元。

🔥 场景4：硫酸生产——浓硫酸冷却的"考验"

工况：98%浓硫酸从180℃冷却至80℃，腐蚀性，温度波动大。

方案：碳钢管束（浓硫酸<80%时碳钢反而耐蚀）+浮动管板补偿热应力。

效果：

冷却水用量减少40%（多管程设计，流速提升）

管束寿命8-10年（碳钢在浓硫酸中的"钝化保护"）

年节约冷却水50万吨

行业秘诀：93-98%浓硫酸对碳钢有钝化作用，反而比稀硫酸更耐蚀——这是化工换热的"反直觉"知识点。

🔥 场景5：甲醇/乙醇精馏——再沸器的"心脏"

工况：塔底再沸器，管程走蒸汽加热，壳程走甲醇/乙醇沸腾汽化，温差80-120℃。

方案：浮头式列管换热器，管程1.0MPa蒸汽，壳程甲醇沸点64.7℃。

效果：

替代单程设备后，传热效率提升40%

设备体积减少30%，年增产甲醇2万吨

浮头结构方便抽芯清洗，结垢周期从1个月延至6个月

数据：某60万吨/年甲醇装置，再沸器组年节能效益1500万元。

🔥 场景6：alkylation——能活下来的设备

工况：HF烷基化装置，介质为HF+异丁烷，温度40-60℃，HF腐蚀一切金属。

方案：哈氏合金C-276管束+U型管式（密封点最少）。

效果：

C-276在HF中年腐蚀速率<0.01mm，是316L的1/500

U型管消除热应力，泄漏率<0.001%/年

设备寿命15年，年维护成本降低70%

震撼对比：Incoloy 825在HF中3个月穿孔，C-276运行2年零泄漏——这不是差距，是生死线。

🔥 场景7：农药中间体——多品种小批量的"万能选手"

工况：农药生产涉及百余种介质，温度-20℃至250℃，腐蚀性变化极大。

方案：模块化卧式列管换热器组，根据品种快速切换管束材质（316L/钛/哈氏合金）。

效果：

换热器组切换时间从3天缩短至4小时

年减少停产损失2000万元

模块化设计，升级成本降低60%

🔥 场景8：废水处理——高盐废水的"最后防线"

工况：化工废水含NaCl 5-15%，温度60-90℃，Cl⁻高达150000ppm。

方案：钛合金TA2管束+浮头式，螺旋折流板防结垢。

效果：

钛材在190000ppm Cl⁻中零腐蚀，寿命20年+

废水从90℃冷却至40℃，热量回收预热进水

年节约蒸汽3000吨，减少废水处理成本200万元

五、材质选择：化工腐蚀的"生死簿"

化工介质温度推荐材质寿命致命替代

浓硫酸(>80%)80-180℃碳钢Q235B8-10年316L（浪费钱）

稀硫酸(<70%)60-120℃316L/22055-8年碳钢（3个月穿孔）

盐酸(任意浓度)20-110℃C-276/哈氏B210-15年316L（致命）

20-80℃C-276/蒙乃尔10-15年钛（HF溶钛）

醋酸+HBr150-200℃TA2钛合金15-20年316L（6个月穿孔）

NaOH(30-50%)80-150℃316L/镍基合金10-15年碳钢（应力腐蚀）

有机溶剂-20-200℃316L12-15年铜（溶解）

化工选材铁律：不是越贵越好——浓硫酸用碳钢反而最耐蚀；不是不锈钢万能——HF能溶解一切不锈钢。选错材质，不是多花钱的问题，是炸管停产的问题。

六、智能化升级：从"皮实"到"聪明"

智能技术化工场景效果量化数据

光纤光栅测温管壁温度梯度实时监测，精度±0.1℃泄漏预警提前4个月

数字孪生模型虚拟映射结垢/腐蚀，预测清洗周期清洗废液减少80%

AI自适应调节根据反应负荷自动调流量/阀开度能耗再降15%，响应<30秒

声发射传感裂纹/腐蚀萌生检测故障预警准确率>98%

LSTM神经网络提前72小时预测堵塞非计划停机减少70%

CFD-FEM耦合优化折流板/管束布局传热效率再提10%-15%

案例：某大型化工园区部署数字孪生+AI后，换热器组非计划停机从8次/年→0次，年节约运维成本超1000万元，环保罚款从120万→0元。

七、经济性总账：贵20%，省50%——化工老板的

对比维度碳钢/316L方案钛合金/C-276方案

初始投资基准+150%-400%

设备寿命3-5年15-20年

年维护成本高（频繁停机换管）降低60%-75%

传热效率基准提升20%-40%

停机损失3-5次/年×50-200万<1次/年

泄漏风险1%-5%/年<0.01%/年

15年总成本基准降低40%-55%

一句话：初期多花的钱，第18个月就通过减少停机赚回来了。某PTA企业用TA2换316L后，年省维修费500万元，停产损失归零。

八、未来已来：四大方向重新定义"化工换热天花板"

🔥 碳化硅管束：耐温1600℃，耐HF/HCl/H₂SO₄全耐，年腐蚀<0.005mm，寿命30年+——化工工况的答案

🔥 石墨烯涂层316L：导热系数提升20%，抗结垢提高3倍，传热系数提升18%——给普通不锈钢穿上衣"

🔥 3D打印变截面流道：比表面积500m²/m³，压降降低30%，传热系数突破12000 W/(m²·℃)——定制化化工工况的未来

🔥 AI+数字孪生全链路：从设计→运行→维护→报废全生命周期智能管理，非计划停机降低90%，碳排放减少15%

结语

卧式列管式换热器在化工领域的地位，不是"一种设备"——它是合成氨的温度管家、催化裂化的能量回收器、PTA的腐蚀克星、硫酸工段的隐形英雄。

从-20℃的冷冻盐水到500℃的再生烟气，从98%浓硫酸到40%，从洁净的蒸汽冷凝到肮脏的废水冷却——没有一台设备能像卧式列管式换热器这样，在化工的"地狱工况"里活20年不吭声。

在"双碳"倒计时的今天，每一台卧式列管换热器多回收1%的余热，就是一座化工厂少排万吨CO₂的开始。

选对换热器，不是省设备费——是省下十年的停产风险、百万的维修账单、千万的产品报废损失，和一座化工厂的安全底线。这不是设备选型，这是化工命脉的决策。
