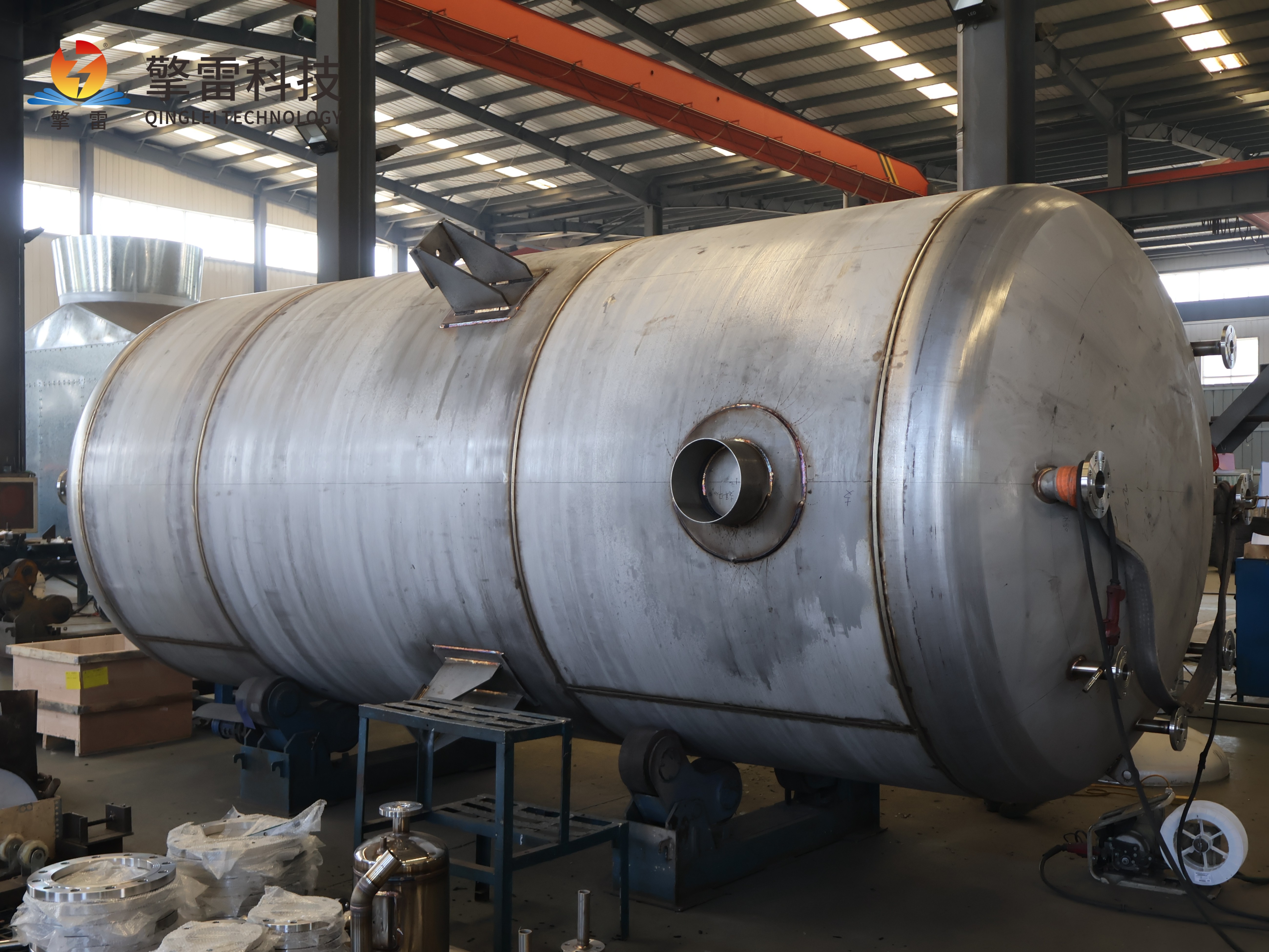

不锈钢油漆储罐-浮头结构

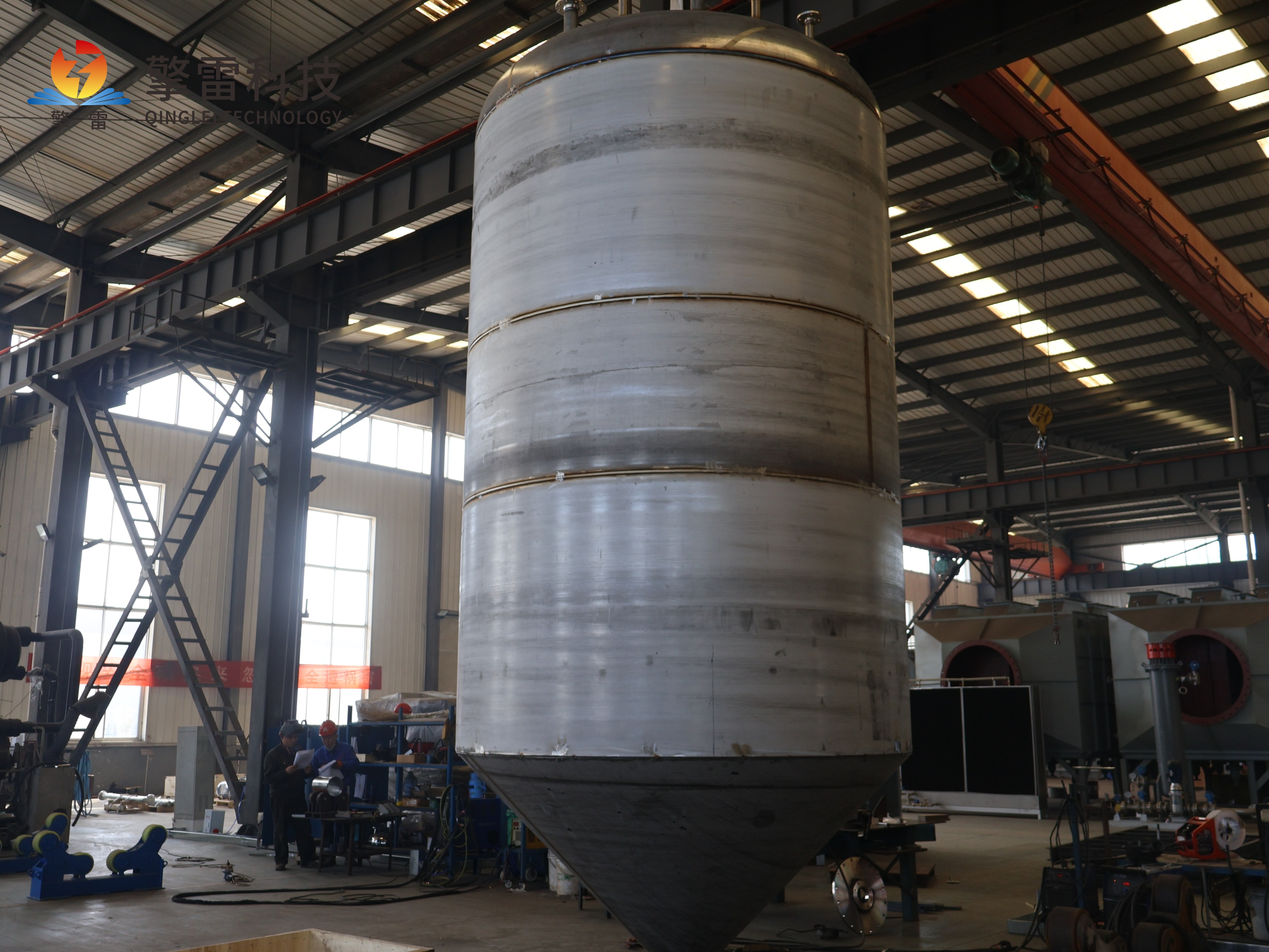

不锈钢油漆储罐-浮头结构

不锈钢油漆储罐——浮顶结构的解析

引言：油漆不是水，储罐不能"凑合"

油漆——这个化工行业最"脾气古怪"的居民：高粘度、强腐蚀、易挥发、怕污染。用普通碳钢罐？三个月锈穿。用固定顶罐？VOCs（挥发性有机化合物）年损耗高达8%～9%，环保督察第一个找你谈话。

不锈钢油漆储罐+浮顶结构，就是为这头"倔驴"量身定制的缰绳——不锈钢扛腐蚀，浮顶锁挥发，双重保险让你睡得着觉。

一句话定性：不锈钢油漆浮顶罐 = 316L不锈钢的"百毒不侵" + 浮顶结构的"零蒸发" + 智能管控的"无人值守"，是油漆储存领域当之无愧的解决方案。

一、为什么油漆储罐必须用浮顶？——三笔"血亏账"

对比项固定顶罐浮顶罐差距

VOCs蒸发损耗8%～9%（年损百万元级）≤0.5%（降低95%以上）年省数十万

油漆氧化变质频繁接触空气，6个月变质浮顶隔绝空气，保质期延长2倍少丢半仓库货

环保合规排放超标，罚款+停产排放降低85%～96%，轻松达标不怕督察

算笔账：一个500m³油漆罐，固定顶年蒸发损耗约40吨，按均价2万元/吨计，年扔80万。换浮顶罐？年损不到2万。投资回收期不到8个月——这不是花钱，是省钱。

二、浮顶结构全拆解——每一块钢板都有"使命"

1. 浮顶类型：单盘式 vs 双盘式

类型结构优势适用场景

单盘式浮顶单层薄钢板+环形浮舱+多隔舱造价低、好维修、浮力分配合理中小型油漆罐（≤5000m³），油漆等中等粘度介质

双盘式浮顶上下双层钢板+环形隔舱浮力大、排水效果好、隔热优大型油漆罐（≥5000m³），轻质溶剂油等高挥发介质

油漆储罐单盘式：油漆粘度高、挥发中等，单盘式造价低30%，维修方便，隔舱设计确保"任意两个相邻舱室+单盘同时破裂时浮顶不沉没"——安全冗余拉满。

2. 浮顶核心部件——七大"金刚"

部件材质/设计使命油漆场景关键要求

浮盘（顶板）316L不锈钢，厚度≥4.76mm（国外标准）隔绝油漆与空气表面Ra≤0.8μm，防油漆粘附；真空试漏+煤油试漏双检

环形浮舱316L不锈钢，分隔若干独立舱室提供浮力+破舱安全单个舱室破裂不沉顶，油漆不会灌入舱内

边缘密封装置橡胶密封圈/金属密封条/气密式密封浮盘与罐壁间零泄漏油漆VOCs锁死，年排放≤0.5%

支柱（导向柱）316L不锈钢，900mm/1800mm两档支撑浮顶+导向防转油漆粘滞易卡盘，导向管兼做量油管+仪表口

自动通气阀316L不锈钢，浮顶升降自动开闭平衡罐内压力防止进出油时"气举"导致浮盘失稳

中央排水管316L不锈钢+单向阀排雨水防沉盘暴雨时75mm降雨量内浮顶不沉没

转动扶梯+轨道316L不锈钢人员上下浮顶检修油漆罐检修频繁，扶梯必须防腐

3. 密封系统——浮顶罐的"命根子"

密封层级形式效果油漆场景表现

一次密封（主密封）橡胶密封圈/金属密封条隔绝99%的VOCs油漆VOCs从8%降至≤0.3%

二次密封（辅密封）弹性刮板/泡沫挡板捕获残余泄漏环保排放再降80%，达标率100%

罐顶拱顶固定顶保护浮顶防雨雪灰尘进入油漆怕水怕灰，拱顶+浮顶=双重防护

内浮顶罐（拱顶+浮顶） 是油漆储罐的解：外部拱顶防雨雪灰尘，内部浮顶锁VOCs，蒸发损失降低85%～96%，环保性能碾压固定顶罐。

三、不锈钢材质——为什么非它不可？

材质耐油漆性能年腐蚀速率寿命成本

碳钢Q235油漆中有机溶剂3个月穿孔0.3～0.5mm3～5年低

304不锈钢耐弱腐蚀油漆，Cl⁻>500ppm点蚀0.01mm10～15年中

316L不锈钢耐强腐蚀油漆（环氧/聚氨酯/丙烯酸）<0.005mm15～20年中高

双相钢2205耐Cl⁻+有机溶剂双重腐蚀<0.003mm20～25年高

碳化硅SiC腐蚀油漆+高温<0.005mm20年+

油漆储罐铁律：316L不锈钢是——添加2%钼元素，形成Cr₂O₃-MoO₃复合钝化膜，耐Cl⁻能力较304提升3～5倍，点蚀、晶间腐蚀？不存在的。

关键技术参数

参数316L不锈钢要求

碳含量≤0.03%防晶间腐蚀

镍含量12%增强耐蚀性

表面粗糙度Ra≤0.8μm（食品/医药级Ra≤0.4μm）防油漆粘附，易清洗

钝化处理硝酸钝化/柠檬酸钝化符合GB 4806.9-2016食品安全标准

焊接100%射线检测，焊接接头系数φ≥0.85零泄漏

四、油漆浮顶罐的"四大杀手级应用"

场景一：汽车漆（聚氨酯/丙烯酸）——VOCs管控"救命稻草"

指标改造前（固定顶）改造后（不锈钢浮顶罐）

VOCs排放8%～9%≤0.3%（降低96%）

年减排—超500吨/罐

环保罚款风险高零

油漆氧化变质6个月12个月+

某汽车漆企业：年用漆3000吨，固定顶年蒸发270吨→换不锈钢浮顶罐后年蒸发≤9吨，年省漆料成本超500万元，环保达标率100%。

场景二：工业防腐漆（环氧/富锌）——强腐蚀环境"铁甲卫士"

指标碳钢罐316L不锈钢浮顶罐

耐环氧树脂1年穿孔15年无泄漏

耐富锌底漆（高Cl⁻）6个月点蚀零腐蚀

维护成本高频更换降低70%

场景三：艺术涂料/墙面漆——食品级洁净"无菌舱"

指标普通碳钢罐316L不锈钢浮顶罐（无菌级）

内壁粗糙度Ra≥3.2μmRa≤0.4μm（镜面抛光）

CIP在线清洗不支持支持，覆盖率98%+

微生物残留>100CFU/mL≤10CFU/100mL

符合标准—GMP 2010版附录1

场景四：油性墨/油墨——高粘度"不卡盘"

挑战解决方案

油漆粘度高，浮盘易卡滞导向管兼做量油管，浮盘升降速度≤3.5m/h

进出油流速过快致"气举"限速1m/s以下，自动通气阀防失稳

中央排水不畅致沉盘暴雨前75mm降雨量前自动排水，单向阀防倒灌

五、安全设施——七重防线"铜墙铁壁"

防线设施触发条件动作

第一层机械呼吸阀罐内压力>允许值压力阀开，真空阀关

第二层液压安全阀呼吸阀故障自动排气/吸气，压力阀比呼吸阀高10%

第三层阻火器火焰进入呼吸阀金属丝网吸热灭火

第四层泡沫发生器浮盘边缘着火泡沫集中灭火

第五层静电接地罐体静电积聚接地电阻≤10Ω，导出静电

第六层防雷针雷击风险保护罐体

第七层紧急排水浮顶积水>75mm降雨量自动开启排水阀

浮顶罐安全设计：

浮船与罐壁间用两根≥25mm²软铜线连接，导出静电

进出油流速≤3.5m/h，低液位≤1m/s

浮盘起浮后12～18h内禁止人工计量采样（防静电火灾）

排水管出口保温/伴热，降温前放净积水

六、智能运维——让浮顶罐"自己管自己"

智能功能技术实现效果

AI液位监控雷达液位计（精度±1mm）+数字孪生浮顶位置实时映射，偏差>50mm自动报警

腐蚀在线监测超声波测厚+电化学传感器提前60天预警，维护从"救火"变"预防"

VOCs在线检测FID检测仪+数据上传云平台排放超标自动关阀+报警，环保

故障预测机器学习分析浮盘升降数据提前30天预警卡盘/沉盘风险

无人值守4G/MQTT上传+手机APP偏远罐区也能实时监控

某涂料企业案例：部署智能运维后，浮顶罐综合故障率降低90%，VOCs排放达标率100%，年运维成本降低60%。

七、设计规范——铁律不可破

规范要求

GB 150.1-2011压力容器通用要求，罐体强度计算

GB 50160-2018石油化工企业防火标准，安全距离+消防

GB 50074石油库设计规范，防火堤+围堰

GB 50151泡沫灭火系统设计

API 650附录H内浮盘分类、选材、设计、检验国际标准

GB 4806.9-2016食品接触用金属材料安全标准（油漆接触食品级）

GB/T 4237-2015不锈钢热轧钢板标准（304/316L）

GB/T 3280-2021不锈钢冷轧钢板标准（316L）

关键设计准则（浮顶不沉没四准则）

准则内容

准则一单盘板+任意两个相邻舱室同时破裂→下沉深度≤外边缘板高度

准则二整个罐顶250mm降雨量积水→浮顶不沉没

准则三正常操作下单盘与储液间无油气空间（防腐蚀）

准则四浮顶强度+稳定性不失效

八、经济性——贵20%，省60%，赚在"合规"上

对比项碳钢固定顶罐不锈钢浮顶罐

初期投资1.0x1.8x（贵80%）

年蒸发损耗8%～9%≤0.5%（省95%）

年维护成本高频（防腐+修补）低频（15年免大修）

环保罚款风险高（年罚50～200万）零

使用寿命5～8年15～20年

20年总成本基准降低40%～50%

投资回收期—12～18个月（含环保收益）

某涂料集团案例：10座500m³油漆罐，碳钢固定顶年蒸发损耗400吨→换不锈钢浮顶罐后年蒸发≤10吨，年省漆料800万元+环保罚款减免200万元=1000万元，投资回收期14个月。

九、前沿趋势（2026-2030）

方向突破效果

316L+PTFE涂层浮盘表面Ra≤0.2μm，油漆零粘附清洗周期延长至24个月

铝合金浮顶替代钢浮顶重量减60%，浮力不变降低罐体载荷，节省钢材30%

AI数字孪生浮盘升降+腐蚀+VOCs全维度建模预测精度>98%，维护成本再降30%

石墨烯-不锈钢复合罐体导热均匀，温控精度±0.3℃油漆温度波动<±1℃，品质提升

光伏+储罐一体化罐顶柔性光伏+储能谷电自给率80%，年省电费15%

一漆一罐专用化按油漆类型定制浮盘材质+密封兼容性提升，换漆清洗时间缩短70%

十、选型决策树（30秒定方案）

油漆类型？

├─ 水性漆（低VOCs，弱腐蚀）

│   └─ 304不锈钢+单盘式浮顶（性价比）

├─ 溶剂型漆（强VOCs，中腐蚀）

│   └─ 316L不锈钢+单盘式浮顶+二次密封（主流方案）

├─ 环氧/富锌（高Cl⁻，强腐蚀）

│   └─ 316L/双相钢2205+单盘式浮顶+气密式密封

├─ 食品接触涂料（GMP级）

│   └─ 316L电解抛光（Ra≤0.4μm）+无菌级浮顶+SIP系统

└─ 腐蚀（特种涂料）

    └─ 碳化硅浮盘+316L罐体（20年免维护）

罐容？

├─ ≤500m³（小型）

│   └─ 立式不锈钢罐+井字形浮顶（按需定制）

├─ 500～5000m³（中型）

│   └─ 立式不锈钢罐+单盘式浮顶+智能液位

└─ >5000m³（大型）

    └─ 立式不锈钢罐+双盘式浮顶+全套智能运维

是否需要内浮顶？

├─ 是（防雨雪+防灰尘+锁VOCs）

│   └─ 拱顶+浮顶=内浮顶罐（蒸发降低85%～96%）

└─ 否（室内/恒温环境）

    └─ 外浮顶罐（造价低20%）

十一、一句话总结

不锈钢油漆浮顶罐 = 316L不锈钢的"百毒不侵" + 浮顶结构的"零蒸发锁VOCs" + 智能运维的"无人值守" + 七重安全的"铜墙铁壁"。

它不只是一个储罐——它是涂料企业的"环保通行证"、"成本杀手"、"品质守护者"。

选对一台不锈钢浮顶罐，省下的不只是漆料钱，更是未来20年的环保合规和安心。

如需针对您的具体油漆类型（环氧/聚氨酯/丙烯酸/水性漆等）、罐容、VOCs排放要求定制选型方案+投资回报测算，欢迎进一步沟通。
