U型管换热器与浮头结构的技术对比与选型分析
一、结构特性对比

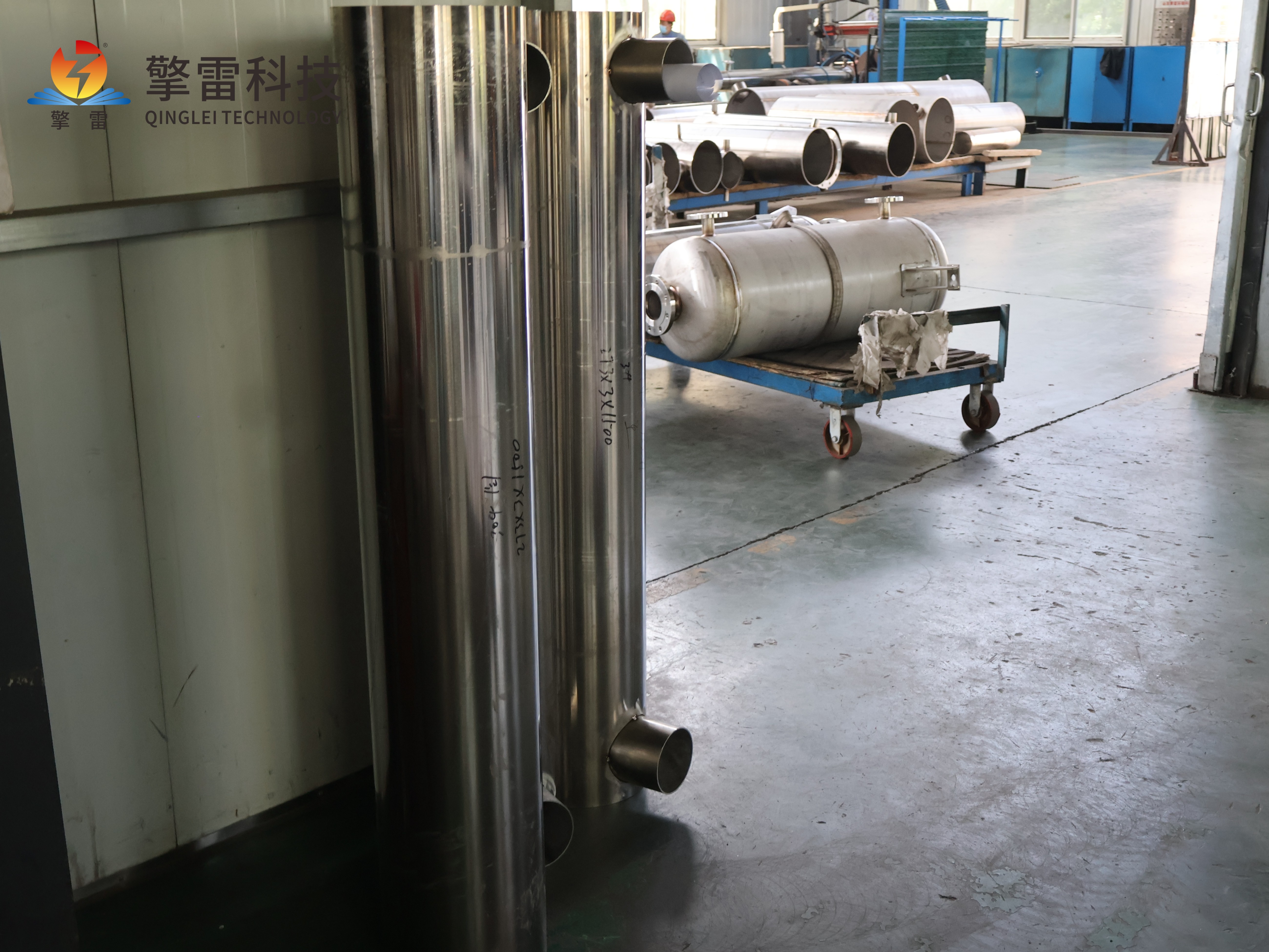

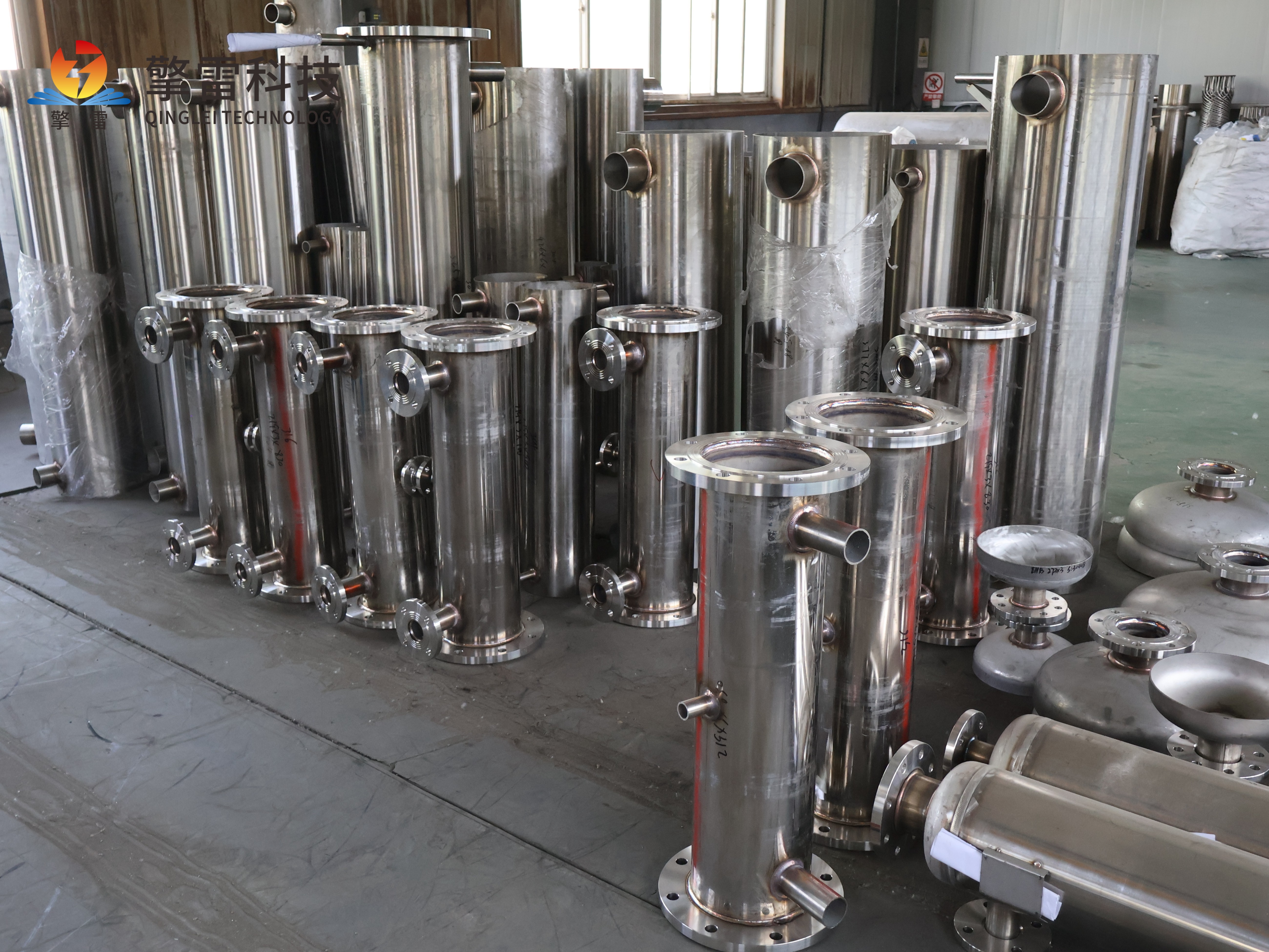

U型管换热器
单管板设计:仅设一块管板,管束两端固定于同一管板,密封面减少50%以上,泄漏风险显著降低。
热补偿机制:U型管束可随温度变化自由伸缩,无需膨胀节或浮头结构,消除温差应力。例如,在合成氨装置中,其可承受管程5.0MPa高压蒸汽与壳程-20℃液氨的温差,连续运行5年未发生热应力损伤。
紧凑布局:单位体积换热面积达80-120㎡/m³,较浮头式提升20%,占地面积减少30%。
浮头式换热器
双管板结构:一端固定管板与壳体刚性连接,另一端浮头管板可自由移动,通过钩圈、浮头盖密封。
热补偿机制:管束沿轴向自由伸缩,适应壳程与管程温差达150℃的工况。例如,在600MW汽轮机凝汽系统中,温差达120℃时,管束伸缩量达8-12mm,避免热应力开裂。
模块化设计:管束可整体抽出清洗,检修时间缩短60%,但浮头密封面易泄漏,需定期检测。

二、性能优势分析
传热效率
U型管换热器:通过螺旋缠绕或列管排列优化流道,湍流强度提升30%-40%。在原油蒸馏塔底重沸器中,热效率达92%,较传统设备节能15%。
浮头式换热器:折流板引导流体呈S形流动,传热系数提升20%-30%,但壳程流体易短路,局部传热系数降低。例如,在冶金行业高炉煤气冷却中,需优化折流板间距至管径的1.5倍,以减少短路流量30%。
耐腐蚀性
U型管换热器:采用Incoloy 825合金管材时,可耐受H₂S浓度10%的腐蚀性介质,寿命延长至10年以上。
浮头式换热器:双相钢、钛合金等耐腐蚀材质应用广泛,但浮头密封结构易因腐蚀导致泄漏,需定期更换密封件。
适用工况
U型管换热器:适用于管壳壁温差超过100℃、壳程介质易结垢且管程介质清洁的场景,如煤柴油加氢、制氢装置。
浮头式换热器:更适合温差大、压力高且需频繁清洗的工况,如石油化工、电力行业的汽轮机凝汽系统。
三、经济性与维护成本
初始投资
U型管换热器:结构简单,制造成本较浮头式低20%,且模块化设计减少安装费用40%。
浮头式换热器:因结构复杂,金属材料耗量大,成本高20%左右,但适用于高压场景,长期运行经济性更优。
运维成本
U型管换热器:管束可整体抽出清洗,但U型弯头处机械清洗困难,需采用在线化学清洗技术,垢层清除率达95%。
浮头式换热器:浮头端盖可快速打开,实现管束整体抽出检修,但浮头密封件需定期更换,年维护成本增加15%。
四、典型应用案例
U型管换热器
核电冷凝器:采用U型钛管束,换热系数达4500W/(㎡·K),真空度提升至98.5kPa,发电效率提高0.8%。
地热发电:回收150℃地热流体,实现热电联产,单位发电成本降低20%。
浮头式换热器
高炉煤气冷却:某钢铁厂应用后,煤气温度从500℃降至150℃,回收余热发电,年发电量达8000万kWh。
乙烯装置裂解气冷却:承受1050℃高温裂解气冲击,使用寿命延长至8年。

五、选型建议
优先选择U型管换热器的场景
管壳壁温差超过100℃、壳程介质易结垢且管程介质清洁。
需高传热效率且占地面积受限的场合,如核电、地热发电。
腐蚀性介质工况,如H₂S浓度高的环境。
优先选择浮头式换热器的场景
温差大、压力高且需频繁清洗的工况,如石油化工、电力行业。
介质易结垢且需机械清洗的场合,如高炉煤气冷却。
对设备可靠性要求,且能接受较高初始投资和运维成本的场景。
