高效全自动换热机组：结构解构与技术全景

引言

当工业4.0的浪潮席卷全球能源领域，全自动换热机组已不再是简单的"热交换设备"，而是进化为集高效换热、智能控制、模块化集成于一体的能源管理"智慧枢纽"。中国换热器市场2023年规模已达900.2亿元，预计2030年突破1500亿元，其中高效智能机组占比将从2025年的35%跃升至60%。这一数据背后，是一场深刻的结构革命。

一、四大核心模块：从硬件集成到智能生态

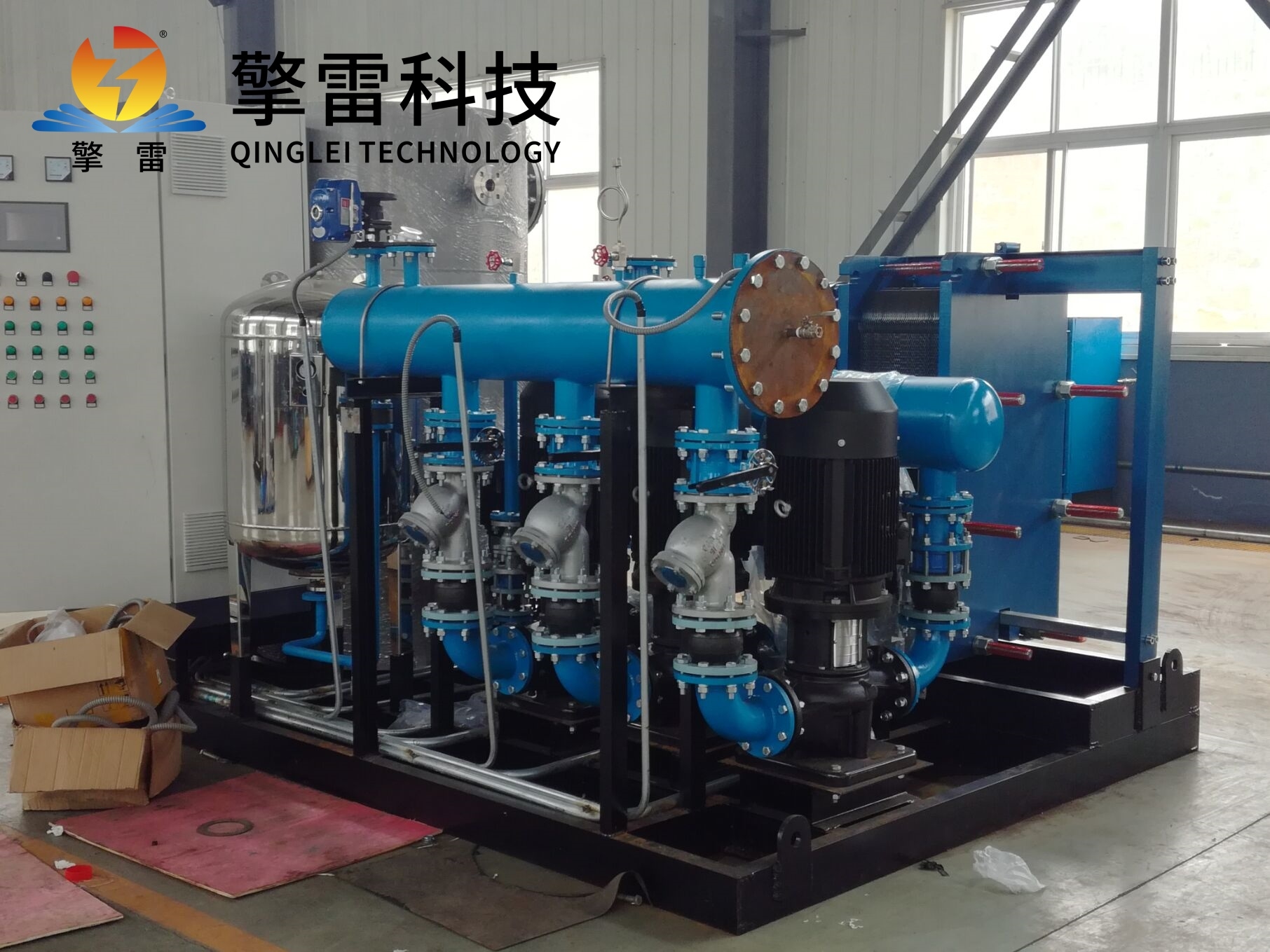

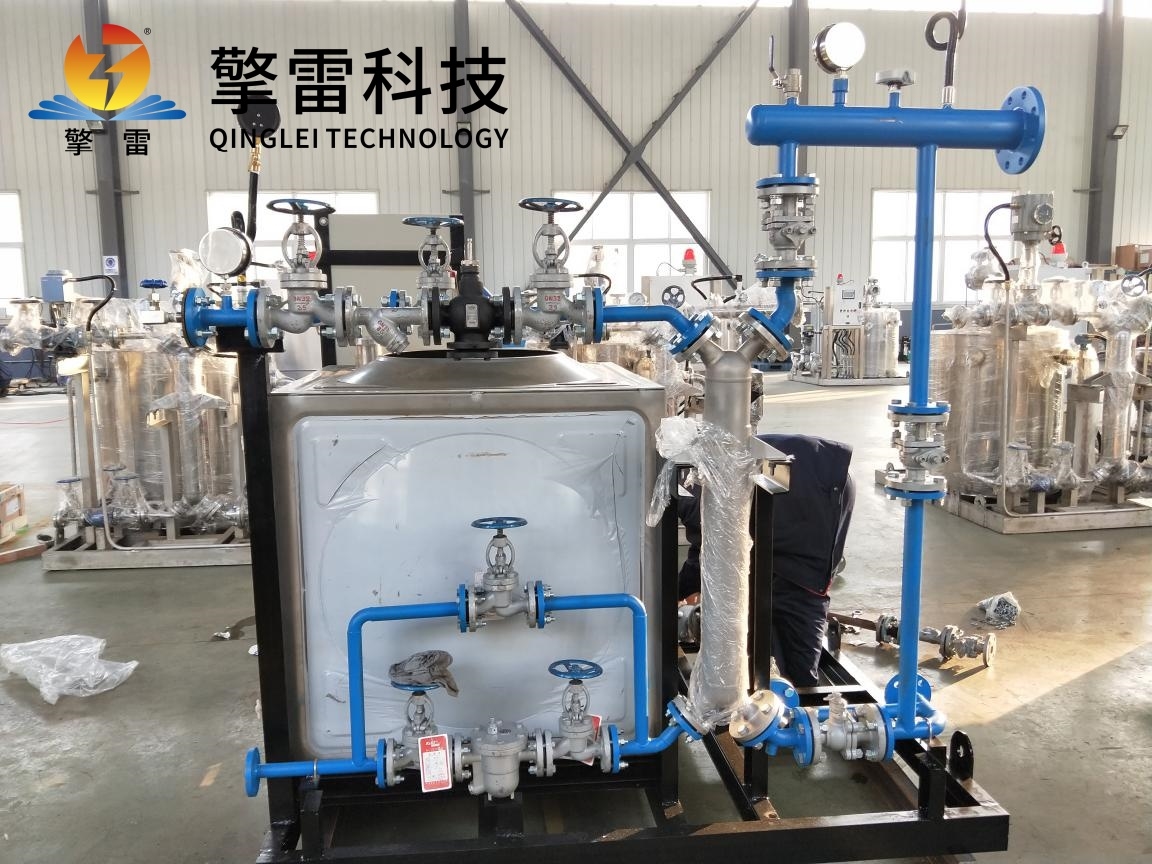

高效全自动换热机组的结构体系，可精炼为四大核心模块：

模块核心组件功能定位

换热核心板式/螺旋缠绕式/管壳式换热器热量交换的"心脏"

动力系统变频循环泵、补水泵热量传递的"血管"

智能控制系统PLC、传感器矩阵、电动执行器机组运行的"大脑"

辅助组件阀门、过滤器、仪表、管路系统稳定的"免疫系统"

二、换热核心：结构决定效率的战场

换热器是机组的灵魂部件，其结构选型直接决定了整机性能天花板。

1. 板式换热器——"紧凑"

结构特征：采用人字形波纹不锈钢板片叠加，板片间形成狭窄流道，冷热流体逆流或顺流流动

性能参数：传热系数达3000—5000 W/(m²·K)，较传统管壳式提升30%—50%；采用纳米热膜技术后可达6000—8000 W/(m²·℃)

材质升级：304/316L不锈钢板冲压成型，内部U型波纹管结构；前沿机型已应用石墨烯复合涂层，进一步降低热阻

适用场景：中小流量场景、集中供暖、化工余热回收

2. 螺旋缠绕管式换热器——"空间魔术师"

结构特征：两张金属板卷制形成三维螺旋流道，冷热流体逆向流动

性能参数：换热系数突破14000 W/(m²·℃)，单位体积换热面积达170 m²/m³，占地面积较传统设备缩小40%

独特优势：自清洁能力强，适用于高黏度或含颗粒流体

适用场景：空间受限、高温高压环境，如老旧小区改造、船舶热管理

3. 管壳式换热器——"高压堡垒"

结构特征：管束与壳体组合，通过折流板引导流体形成复杂流道

性能参数：耐高温蒸汽400℃、高压2.5MPa

前沿材料：碳化硅陶瓷换热器耐温2700℃以上，适用于超临界CO₂发电系统

适用场景：石油化工、电力行业冷凝器与蒸发器

三、动力系统：变频驱动的节能革命

循环泵组——热量的"搬运工"

技术指标传统方案高效机组方案

驱动方式工频定速永磁同步电机+矢量变频器

调节范围固定转速20%—100%额定转速

节能效果基准30%—50%

冗余设计单泵主泵+备用泵，0.5秒内自动切换

以济南热力集团为例，通过变频技术将供回水温差从30℃扩大至70℃，在管径不变的情况下提升管网输送能力，节能率达20%—40%。

补水泵——压力的"守护者"

当系统因泄漏或蒸发导致水量损耗时，补水泵自动启动，向系统补充水源并微调压力。结合定压补水装置，维持系统恒压运行，避免因压力波动影响换热效率。

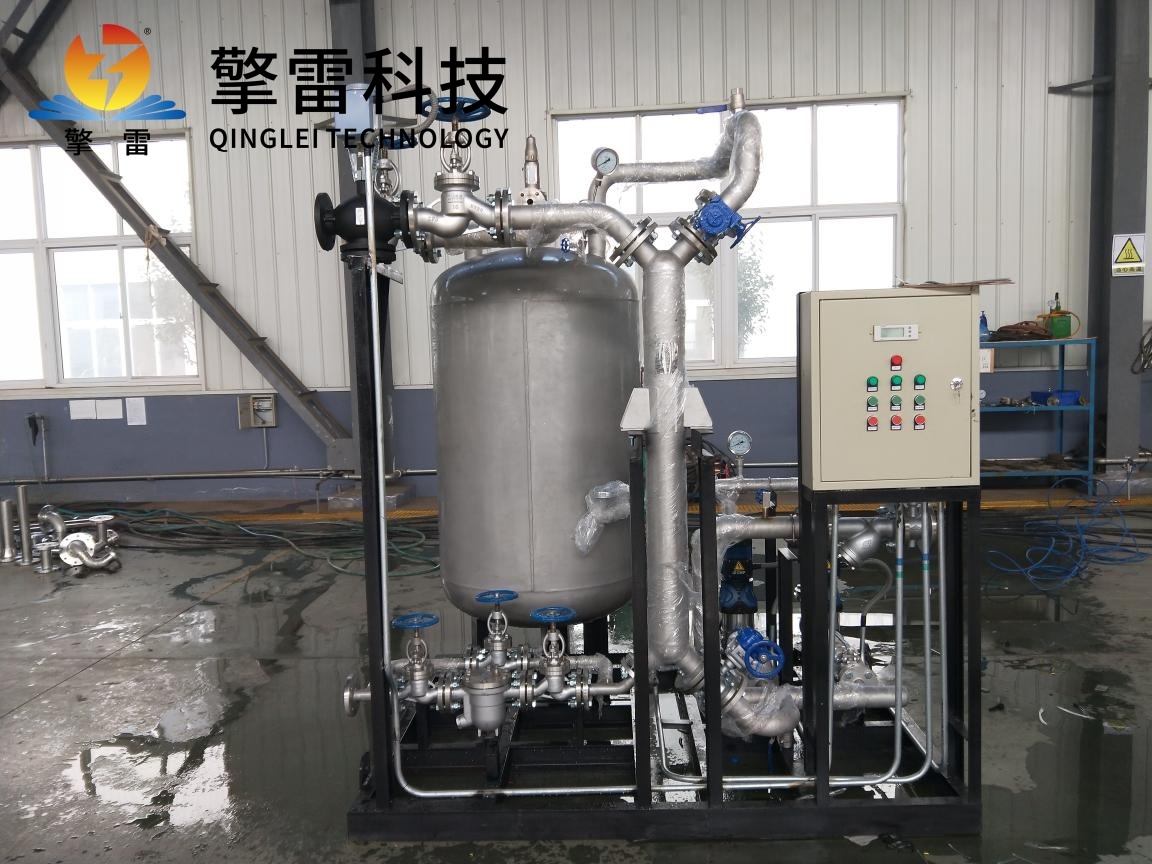

四、智能控制系统：从"自动化"迈向"自主化"

这是高效全自动换热机组区别于传统设备的分水岭。

感知层：20余类高精度传感器矩阵

集成温度、压力、流量、水质（电导率/pH值）等20余类参数

采样频率达100Hz，误差范围±0.1%

配备AI视觉监测系统，泄漏/结垢识别率>98%

决策层：边缘计算+数字孪生

技术功能效果

边缘计算网关本地数据清洗，仅上传关键参数通信负载降低90%

数字孪生模型构建虚拟镜像，模拟结垢/腐蚀进程维护决策准确率>95%，预警准确率>98%

强化学习算法动态调整泵频、阀门开度能效提升15%—20%

PID+模糊控制根据室外温湿度自动调节供水温度温度波动≤±0.5℃

执行层：全电动执行机构

伺服电机驱动电动调节阀，响应时间≤0.5秒，控制精度±0.1%

变频泵根据实时负荷动态调节，保持系统恒压运行

自适应水力平衡系统，消除冷热不均现象

五、安全防护：多重机制铸就"钢铁防线"

保护类型触发条件响应方式

超温保护出口温度超限声光报警+自动切断热源

超压保护系统压力超限泄放阀自动开启

缺水保护软化水箱液位过低停运+报警

停电保护瞬间停电UPS供电，来电自动恢复

过滤保护杂质超标三级过滤系统拦截

某化工企业采用全自动换热机组后，能源利用效率提高20%，产品质量显著提升；国能福州热电3号机组采用该技术后，年减少标准煤消耗二十万吨。

六、模块化设计：灵活适配的"乐高式"架构

设计理念具体实现优势

标准化接口DN法兰/卡箍式快接现场安装时间缩短60%

集装箱式集成于20/40英尺标准箱安装时间缩短至传统的1/5

并联扩容法兰连接多台机组覆盖100kW—10MW负荷

三维集成层叠式管道布局占地面积减少40%

以某型号为例：300kW换热能力，体积仅1.2m³，传统机型需2.5m³。上海某老旧小区改造项目采用模块化吊装方案，施工周期缩短70%，热费投诉率下降90%。

七、未来结构演进方向

趋势关键技术目标

材料革新石墨烯/碳化硅复合材料，导热系数突破300 W/(m·K)适应1500℃超高温工况

全变频化磁悬浮离心泵，泵效提升至92%流量调节范围10:1

5G+边缘AI本地AI芯片，响应时间<100ms毫秒级参数调节

区块链能源交易余热资源点对点交易提升能源利用率

自修复表面仿荷叶疏水效应清洗周期延长至5年

结语

高效全自动换热机组的结构，已从传统的"换热器+水泵+阀门"三件套，进化为感知—决策—执行三位一体的智能能源系统。它不仅是热量的搬运工，更是连接物理世界与数字空间的能源智能体。

在"双碳"目标的硬约束下，预计到2030年，全自动换热机组将覆盖80%新建供热项目。从板片波纹的微观结构到数字孪生的宏观架构，每一处设计都在诉说同一个真理——高效，是结构的最高敬意；智能，是未来的答案。
