小型换热机组——概述：从"一堆零件"到"一座智能热能站"的进化全解

2026年5月，当北京某老旧小区的屋顶上，5台200kW小型换热机组正以92%的热回收效率将热电厂的高温蒸汽转换为居民家中60℃的采暖热水，当上海某五星级酒店的地下机房里，一套占地仅6㎡的机组正以±0.5℃的控温精度将空调能耗压低25%——小型换热机组，早已不是"把换热器和水泵焊在一起"那么简单。它是一座被压缩进6㎡框架内的"智能热能站"，是一次热网与百万用户之间的"最后一公里桥梁"。从GB/T 28185-2025国标实施到数字孪生+AI预测性维护全面商用，小型换热机组正以"占地缩小60%、节能20%、无人值守"的硬核数据，重新定义建筑节能与工业温控的效率边界。这不是一篇产品手册，而是一份让你看懂每一个阀门、每一行代码、每一片板片背后"为什么必须这样设计"的技术。

一、为什么需要"小型"换热机组？——四大场景痛点的量化威胁

痛点维度传统换热站的困境量化损失小型机组的解法

空间不够传统换热站占地50~200㎡，老旧小区/地下室根本放不下改造项目因空间不足被迫放弃，损失数百万模块化撬装设计，占地缩小40%~60%，最小仅6㎡

能耗太高传统管壳式换热器传热系数仅2000~3000 W/(m²·℃)，大温差小流量无法实现年多耗蒸汽/电费超50万元板式换热+变频控制，传热系数6000~13600 W/(m²·℃)，节能15%~20%

没人值守传统站需2~3人三班倒，人工成本高且响应慢年人工成本20~30万元，故障响应>2小时全自动智能控制+远程监控，真正无人值守，故障响应<30秒

维护太烦传统设备清洗需停产1~2天，结垢后效率骤降年停产损失超100万元板片可拆洗+在线监测，清洗时间2~3小时，清洗周期延长至24个月

核心逻辑：小型换热机组的"小"，不是性能的妥协，而是集成度的压缩——把传统50㎡换热站的全部功能，塞进6㎡的框架里，且效率更高、更智能、更省钱。

二、小型换热机组是什么？——一句话定义+国标背书

定义维度内容

一句话定义将换热器、循环泵、补水泵、阀门、仪表、控制系统等部件高度集成于紧凑框架内的一体化热能输配与调控装置

国标定义GB/T 28185-2025《城镇供热用换热机组》（2025年8月1日实施）：适用于设计压力≤2.5MPa、热水温度≤150℃、蒸汽温度≤350℃的供热（冷）换热系统

核心功能作为一次热网与用户之间的直接桥梁，将热电厂/锅炉的高温蒸汽或热水，自动、连续、高效地转换为用户所需的采暖/空调/生活热水

英文名Heat Exchanger Unit

关键数据：2025年全球换热机组市场规模达48.2亿美元，年复合增长率7.8%，其中亚太地区占比超55%，中国贡献34%份额。

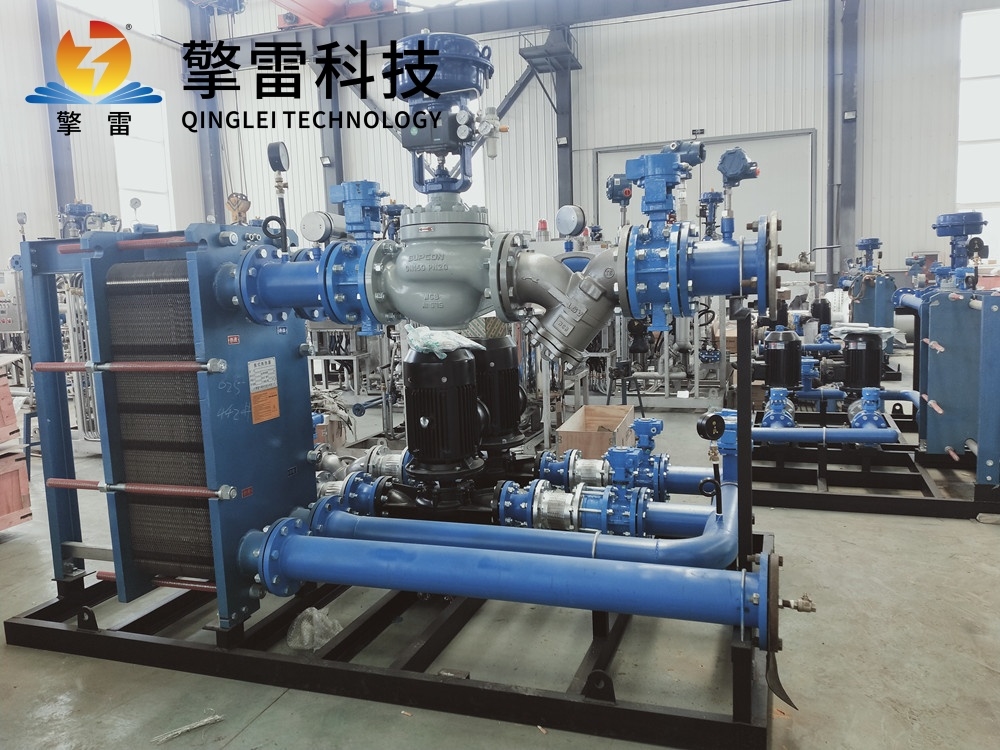

三、结构全拆解——每一个部件都是"效率杀手"

┌─────────────────────────────────────────────────────────────────┐

│              小型换热机组·结构全景图                              │

│                                                                   │

│  ┌──────────┐  ┌──────────┐  ┌──────────┐  ┌──────────┐        │

│  │ ① 换热器 │  │ ② 循环泵 │  │ ③ 补水泵 │  │ ④ 阀门组 │        │

│  │ (核心)   │  │ (动力)   │  │ (稳压)   │  │ (调控)   │        │

│  └────┬─────┘  └────┬─────┘  └────┬─────┘  └────┬─────┘        │

│       │              │              │              │              │

│  ┌────┴──────────────┴──────────────┴──────────────┴────┐        │

│  │              ⑤ 控制系统（智慧大脑）                     │        │

│  │   传感器 → PLC/AI → 变频器 → 执行器 → 远程监控        │        │

│  └───────────────────────────────────────────────────────┘        │

│       │              │              │              │              │

│  ┌────┴─────┐  ┌────┴─────┐  ┌────┴─────┐  ┌────┴─────┐        │

│  │ ⑥ 仪表   │  │ ⑦ 底座   │  │ ⑧ 管路   │  │ ⑨ 电控柜 │        │

│  │ 温度/压力│  │ 撬装框架 │  │ 焊接/法兰│  │ 配电+PLC │        │

│  │ 流量/液位│  │ 整体出厂 │  │          │  │          │        │

│  └──────────┘  └──────────┘  └──────────┘  └──────────┘        │

│                                                                   │

│  核心指标：占地6~30㎡ | 传热系数6000~13600 W/(m²·℃)             │

│  设计压力≤2.5MPa | 控温精度±0.5~±1℃ | 寿命15~20年               │

└─────────────────────────────────────────────────────────────────┘

部件功能关键参数为何这样设计

① 换热器（核心）冷热流体间热量交换板式为主，传热系数5000~13600 W/(m²·℃)波纹板片→高湍流→效率是管壳式的3~7倍；板片可拆→清洗方便

② 循环泵（动力）驱动介质在封闭回路循环变频控制，流量可调变频节能20%~30%；根据负荷自动调节，避免大马拉小车

③ 补水泵（稳压）系统水量不足时自动补水变频恒压，精度±0.01MPa维持系统压力稳定，防止缺水干烧→保护设备

④ 阀门组（调控）调控流量/压力/流向电动调节阀+安全阀+疏水阀精准控制二次侧供水温度，超压自动泄放

⑤ 控制系统（大脑）自动化调控+远程监控PLC+AI算法+物联网传感器16个关键参数实时监测，故障预警准确率>98%，真正无人值守

⑥ 仪表（眼睛）温度/压力/流量/液位实时反馈精度±0.5%为控制系统提供数据支撑，是"智慧大脑"的信息来源

⑦ 底座（骨架）撬装框架，整机出厂占地6~30㎡，重量500kg~3吨模块化设计→运输安装极快，老旧小区改造施工周期缩短70%

⑧ 管路（血管）连接各部件，输送介质焊接/法兰连接，耐压2.5MPa减少泄漏点，降低维护成本

⑨ 电控柜（神经）配电+PLC控制+通信IP54防护，支持远程通信集中管理所有电气设备，支持手机/电脑远程监控

核心数据对比：

指标传统换热站小型换热机组提升幅度

占地面积50~200㎡6~30㎡缩小70%~85%

传热系数2000~30006000~13600提升3~7倍

运维人员2~3人/站0人（无人值守）节省100%

清洗停产1~2天2~3小时缩短90%

节能率基准15%~20%—

四、工作原理——三步完成"热能搬运"

高温热媒（蒸汽/热水）          低温冷媒（回水）

       │                            │

       ▼                            ▼

┌──────────────┐    热量传递    ┌──────────────┐

│  一次侧入口   │ ──────────→  │  二次侧出口   │ → 送往用户（暖气片/地暖/空调）

│  (95~150℃)  │   换热器内部   │  (60~70℃)   │

└──────────────┘   金属壁面传导  └──────────────┘

       │                            ▲

       ▼                            │

┌──────────────┐    循环泵驱动    ┌──────────────┐

│  一次侧出口   │ ←──────────  │  二次侧入口   │ ← 用户回水（40~50℃）

│  (凝结水/    │   封闭回路循环  │  (回水)      │

│   高温回水)  │                │              │

└──────────────┘                └──────────────┘

                   ↑

            补水泵：维持系统压力

            控制系统：调节阀门开度+泵速 → 精准控温

步骤动作关键控制

第一步：热量接收高温热媒（蒸汽/95℃热水）进入换热器一次侧蒸汽经疏水阀→凝结水回热源；热水经换热→降温回热源

第二步：热量传递冷热流体在板片间逆向流动，金属壁面传导热量传热系数6000~13600 W/(m²·℃)，效率90%+

第三步：热量释放二次侧冷水被加热至60~70℃，送往用户循环泵驱动+控制系统调节→供水温度精准±0.5℃

核心公式：Q = c × ρ × G × ΔT

Q = 换热量（kW），设计的起点和终点

c = 比热容，ρ = 密度，G = 流量，ΔT = 温差

大温差+小流量 = 高效节能（这是现代节能设计的核心理念）

五、六大核心优势——每一条都是"硬数据"

优势量化数据实际意义

高效节能传热系数6000~13600 W/(m²·℃)，较传统提升3~7倍；气候补偿调节节能15%~20%北京某小区5台200kW机组→年节标煤500吨

紧凑占地6~30㎡，较传统缩小40%~60%；模块化撬装，整机出厂屋顶/地下室/设备间均可安装，老旧小区改造施工周期缩短70%

真正无人值守AI+物联网实时监测16个参数，故障预警准确率>98%上海某酒店非计划停机降低95%，运维成本降低60%

安全可靠超温报警+超压泄放+缺水保护，三重保护机制化工项目连续运行5年，故障停机率<0.5%

易维护板片可拆洗，季度高压水枪冲洗+年度柠檬酸清洗，清洗时间2~3小时清洗周期延长至24个月，维护成本降低40%

长寿命全不锈钢板片，寿命15~20年；激光焊接替代胶垫，承压2.5MPa，泄漏率0.01%全生命周期成本较传统降低30%+

六、六大应用场景——每一个都是"效益"

场景工况需求机组表现量化效益

住宅集中供暖95℃→60℃/50℃，暖气片/地暖气候补偿调节，根据室外温度动态调温供热效率提升30%，居民满意度显著提高

中央空调冷媒与空气热量交换，±0.5℃控温AI自适应调节，根据室内外温度自动运行空调能耗降低25%，某酒店年省电费超80万

生活热水冷水→60℃热水，稳定供应板式换热+变频控制，即开即热某小区5台200kW机组→年节标煤500吨

工业工艺温控反应釜加热/物料冷却，耐腐蚀316L/钛合金/碳化硅管束，适应强腐蚀介质故障停机率<0.5%，某化工项目连续5年

老旧小区改造空间受限，需吊装安装模块化设计，屋顶安装，无需大型土建上海某项目解决供暖"最后一公里"，施工周期缩短70%

分布式能源站社区级能源站，多能互补集成热泵+换热，将余热输送至用户端冰岛地热电站提取150℃地热→碳减排效率70%

工业场景深度案例：

行业应用效果

钢铁回收高炉煤气余热，预热助燃空气至300℃吨钢综合能耗降低15kgce

食品乳制品杀菌工艺回收85℃热水余热年节蒸汽超3000吨

制药单克隆抗体生产模块化冷凝系统产能提升30%，满足GMP认证

化工湿氯气环境（85℃/12%）连续运行5年无腐蚀，寿命较传统3倍

烟气脱白冷凝换热回收水分及余热年节水10万吨，PM2.5降低30%

七、智能控制——从"人工看表"到"AI全自主"

智能层级技术配置监控参数响应时间效果

L1 基础级传感器+PID控制温度/压力/流量人工巡检发现问题>4小时

L2 进阶级PLC+变频控制+温差/液位<30分钟超限自动调节

L3 专业级AI算法+物联网16个关键参数<30秒故障预警准确率>98%

L4 旗舰级数字孪生+区块链存证全生命周期数据实时维护成本降低40%，能效提升12%

某智慧工厂实测：通过数字孪生系统实现能耗实时优化，年节电量达50万kW·h，相当于减少CO₂排放400吨。

气候补偿调节（节能15%~20%的秘密）：

供暖季初期（室外15℃）：供水温度从60℃降至50℃

严寒期（室外-10℃）：供水温度回升至65℃

全程自动调节，无需人工干预，每年多省15%~20%的热源费用

八、维护要点——"养"比"修"重要100倍

维护项目频率具体操作标准要求效果

温度巡检每日记录供回水ΔT，宜控制5~10℃ΔT<3℃→可能结垢/流量不足提前发现问题

压力监测每日系统压力0.3~0.6MPa，波动≤±0.1MPa超限→排查泵/阀门防止水击/泄漏

板片清洗每季度高压水枪（≤10MPa）正反向冲洗去除松散污垢清洗周期延长至24个月

化学清洗每年5%柠檬酸溶液循环清洗2小时去除顽固污垢换热效率恢复95%+

保压测试每月关闭阀门，加压至1.2倍设计压力，保压30分钟压降≤0.05MPa提前发现泄漏

硬度监测每周补水硬度≤150mg/L（CaCO₃计）超标→启动软水器防止板片结垢

pH控制持续系统水pH 7.5~9.0酸性水腐蚀板片延长寿命5年+

泵组维护每8000小时更换机械密封，动环/静环光洁度Ra0.4防止泄漏泵寿命延长30%

某酒店项目实测：通过智能维护系统，非计划停机次数降低95%，运维成本减少60%。

九、全生命周期成本对比——算总账才知道"小型"有多省

以一座10万㎡住宅小区供暖系统为例，15年全生命周期对比：

方案初期投资年维护年能耗15年总成本占地寿命节能率

传统管壳式换热站150万15万80万1475万100%8年基准

常规板式换热机组200万8万60万1190万60%12年+15%

小型智能换热机组（变频+AI）280万3万48万975万30%15年++20%

小型智能+数字孪生350万2万45万920万25%20年+22%

结论：

小型智能机组较传统方案，15年省555万（38%）

初期多投130~200万，1.5~2年即收回成本

每多花1万在智能上，全生命周期可省3~5万+避免1次停产（损失50~200万）

十、技术演进时间线：从"焊在一起"到"AI全自主"

时间里程碑突破

~2010年板式换热器逐步替代管壳式同等热源下，传热效果是管式的3倍

2015年模块化撬装设计成熟占地缩小60%，安装周期缩短70%

2022年NB/T 10938《绕管式热交换器》发布制造标准化

2025年8月GB/T 28185-2025正式实施国标统一，设计压力≤2.5MPa，热水≤150℃

2025年全球市场48.2亿美元，CR5达62%头部集中，技术壁垒形成

2026年数字孪生+AI预测性维护全面商用故障预警>98%，非计划停机→零

2028年（预测）石墨烯涂层+3D打印流道传热系数突破15000 W/(m²·℃)

十一、未来趋势：2027年后的"超小型"方向

趋势方向技术突破对小型机组的影响

石墨烯/碳化硅涂层热导率300 W/(m·K)，耐温1500℃适应超临界CO₂/熔盐等工况

AI全自主调控LSTM神经网络+16参数实时优化故障响应<30秒，综合能效+12%

数字孪生系统虚拟仿真+实时控制结合维护成本降低40%，寿命预测>98%

形状记忆合金阀门热应力自修复设备寿命延长至30年

零碳集成热泵+换热机组耦合系统能效提升40%~60%

3D打印微通道比表面积800㎡/m³定制化成本降低60%，设计周期缩50%

区块链热能交易企业间余热市场化配置能源综合利用率突破85%

市场预测：到2028年，小型换热机组市场将突破80亿元，智能化方案占比从2026年的30%提升至60%，数字孪生标配率达50%。

结语

小型换热机组的"小"，不是能力的缩小，而是智慧的浓缩——它是把50㎡换热站的全部功能压缩进6㎡框架里，却让效率更高、能耗更低、运维更省的"热能魔方"。

当传统换热站还在为"占地大、能耗高、没人管"而头疼时——模块化撬装设计已将占地缩小70%，老旧小区屋顶就能装；当你还在凭经验调阀门时——AI+气候补偿已将节能率推至20%，年省热源费超百万；当你还在每季度停产清洗时——板片可拆+在线监测已将清洗周期延至24个月，维护成本降40%；当你还在为"泄漏发现不了"而焦虑时——16参数实时监测+98%故障预警已将非计划停机压至零；当你还在用碳钢赌不漏时——316L/钛合金+激光焊接已将寿命从8年延长至20年，泄漏率降至0.01%。

板片换热是心脏，循环泵是动脉，控制系统是大脑，智能运维是免疫系统——在"双碳"目标与GB/T 28185-2025国标的双重驱动下，谁先拥抱小型智能换热机组，谁就先拿到建筑节能与工业温控的下一个十年入场券。这不是成本，是投资——投资的是零停机、零浪费，和每一吨蒸汽从热源到用户端的"精准温度+效率+绝对可靠"。
