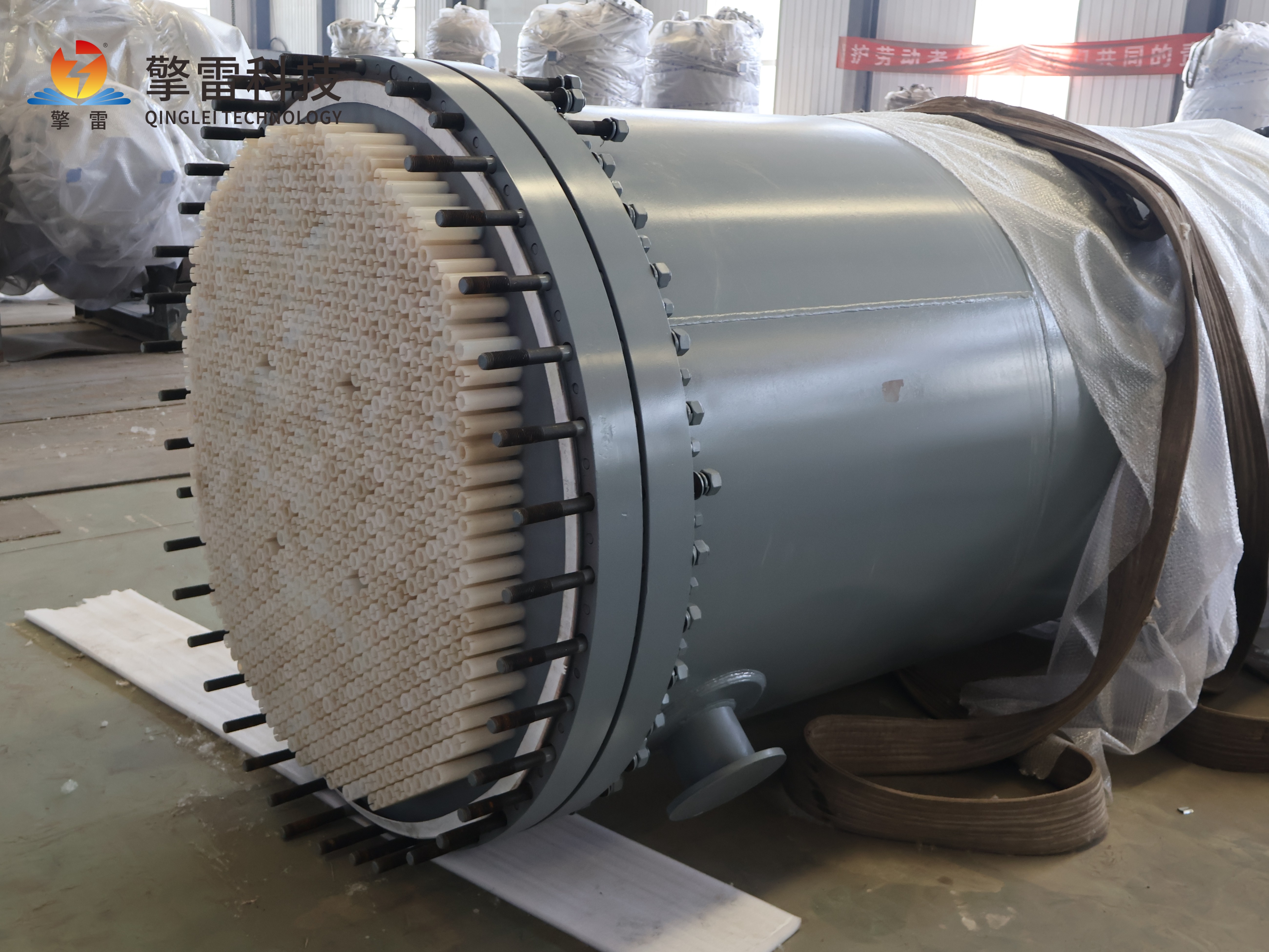

氨水碳化硅冷凝器-标准
挑战维度具体参数对标准的硬性要求
氨水腐蚀pH 11—12，含NH₃挥发，对铜/碳钢腐蚀速率>0.5mm/年材质标准必须零金属溶出
碳化硅脆性抗弯强度300—500MPa，冲击韧性仅3—5MPa·m¹/²结构标准必须消除应力集中

氨水碳化硅冷凝器-标准

氨水碳化硅冷凝器-标准

氨水碳化硅冷凝器——标准全解析：从材料到设计、从制造到验收，一文讲透所有规范

一、为什么"标准"比"技术参数"更重要？

氨水碳化硅冷凝器不是普通换热器——它同时面对三重极限挑战：

挑战维度具体参数对标准的硬性要求

氨水腐蚀pH 11—12，含NH₃挥发，对铜/碳钢腐蚀速率>0.5mm/年材质标准必须零金属溶出

碳化硅脆性抗弯强度300—500MPa，冲击韧性仅3—5MPa·m¹/²结构标准必须消除应力集中

高温热震氨水汽化温度80—120℃，启停温差>200℃/min热应力标准必须<许用值50%

一句话定性：氨水碳化硅冷凝器的标准，不是"锦上添花"——它是设备能不能活过第一次启停的生死线。没有标准合规，再好的碳化硅材料也会在热震中碎裂、在氨水中腐蚀、在压力下泄漏。

二、标准体系全景图——六大标准族，缺一不可

🔷 标准族1：设计基础标准

标准编号标准名称适用条款核心要求

GB/T 150.1—150.4-2024压力容器全部设计压力≤0.1MPa常压免检；>0.1MPa按III类压力容器设计

HG/T 20580—20635-2022钢制化工容器设计基础全部壳体壁厚计算、开孔补强、法兰选型

GB/T 25198-2010压力容器封头封头选型椭圆形封头r/D≥0.15，避免应力集中

TSG 21-2016固定式压力容器安全技术监察规程全部制造许可证、监督检验、定期检验

ASME VIII Div.1/2压力容器（美标）出口设备设计许用应力、U stamped要求

EN 13445欧洲压力容器标准出口欧盟CE认证

氨水工况特殊条款：GB/T 150.2规定，氨介质容器必须进行应力腐蚀开裂（SCC）评定——碳钢在氨水环境下SCC敏感性，必须选用奥氏体不锈钢或非金属（碳化硅）。这正是氨水冷凝器选用碳化硅的标准依据。

🔷 标准族2：碳化硅材料标准

标准编号标准名称核心指标氨水冷凝器要求

GB/T 30870-2014碳化硅陶瓷烧结件弯曲强度≥300MPa，气孔率≤5%换热管弯曲强度≥400MPa

GB/T 21141-2007碳化硅陶瓷热交换器热导率≥100W/(m·K)，耐酸率≥99.5%热导率≥120W/(m·K)

JC/T 2343-2016碳化硅陶瓷管尺寸精度±0.1mm，壁厚均匀性≥95%换热管壁厚偏差≤±5%

YB/T 5223-2019反应烧结碳化硅密度≥2.8g/cm³，显气孔率≤3%换热管密度≥3.0g/cm³

ASTM C1161碳化硅陶瓷标准规范（美标）高温强度、热震性出口设备

ISO 19372碳化硅陶瓷——室温弯曲强度测定测试方法统一供需双方验收基准

关键指标解读：

弯曲强度≥400MPa：氨水冷凝器启停热震循环>5000次，低强度管必碎

显气孔率≤3%：气孔>5%则氨水渗透→结晶膨胀→管壁开裂

热导率≥120W/(m·K)：低于此值，冷凝效率打7折

🔷 标准族3：结构设计标准

标准编号标准名称适用条款核心要求

GB/T 151-2014管壳式换热器全部管板设计、管束布置、折流板间距

HG/T 20592—20635-2009钢制管法兰、垫片、紧固件法兰选型氨用法兰必须HG/T 20613（PN系列）

NB/T 47003.1-2009钢制焊接常压容器常压氨水冷凝器焊缝系数、开孔补强

GB/T 16749-2018压力容器波形膨胀节热补偿碳化硅管束膨胀量计算

ASME VIII U-stampU型钢印换热器出口设备设计+制造+检验全流程认证

氨水冷凝器结构标准要求：

管束自由膨胀：碳化硅热膨胀系数4.7×10⁻⁶/℃，碳钢壳体12×10⁻⁶/℃——温差100℃时，1m管束伸长0.73mm，必须设膨胀节或浮动管板（GB/T 151要求）

管板厚度：碳化硅管束管板必须≥30mm（比金属厚50%），防止管孔处应力集中

折流板间距：氨水侧折流板间距≥150mm（比水侧大30%），减少压降+防振

🔷 标准族4：密封与连接标准

标准编号标准名称适用条款核心要求

GB/T 9126-2008管法兰连接用金属垫片垫片选型氨用垫片：缠绕垫（316L+PTFE）或金属齿形垫

HG/T 20631-2009钢制管法兰用紧固件螺栓选型氨用螺栓：35CrMoA，严禁碳钢（SCC风险）

GB/T 12622-2005工业循环冷却水用聚四氟乙烯（PTFE）垫片密封件PTFE垫片适用温度-200—260℃，氨水匹配

JB/T 4700-2000压力容器法兰分类法兰类型氨用推荐甲型平焊法兰（PN1.0—2.5）

致命错误标准：GB/T 150明确规定，氨介质容器严禁使用铜合金密封件——铜+氨水=铜氨络合物腐蚀，3个月穿孔。氨水冷凝器必须用PTFE或316L不锈钢密封。

🔷 标准族5：制造与检验标准

标准编号标准名称检验项目合格标准

GB/T 150.4-2024压力容器制造、检验和验收焊接、无损检测、压力试验100%RT+20%UT，耐压1.5倍设计压力

NB/T 47013-2015承压设备无损检测RT/UT/MT/PTI级合格（碳化硅焊缝无标准，参照陶瓷件）

GB/T 30870-2014碳化硅烧结件检验尺寸、强度、气孔率逐根检验弯曲强度

JB/T 4730-2005承压设备无损检测（替代NB/T 47013）同上同上

TSG D0001-2009压力管道安全技术监察规程—工业管道氨水管道GC2级及以上，氨用管材16MnDR

ASME U-stamp美标换热器制造认证全部持证人+持证厂+持证设备

碳化硅检验标准：

逐根水压试验：每根碳化硅换热管单独试压，压力=1.5倍工作压力，保压30min无渗漏

氦气检漏：管束整体氦检，泄漏率<1×10⁻⁹Pa·m³/s（比金属严100倍）

热震循环试验：取样管200℃→20℃循环50次，无裂纹（模拟启停工况）

🔷 标准族6：防腐与涂层标准

标准编号标准名称适用条款核心要求

HG/T 4077-2009防腐蚀涂层技术标准全部碳化硅表面涂层附着力≥15MPa

GB/T 9286-1998色漆和清漆—划格试验涂层附着力0级

GB/T 1771-2007色漆和清漆—耐中性盐雾试验耐蚀性1000h无起泡（氨水环境加速）

ASTM B117盐雾试验（美标）出口设备500h无红锈

GB/T 30790-2014碳化硅涂层—CVD碳化硅涂层工艺厚度0.1—0.5mm，结合强度≥20MPa

氨水碳化硅冷凝器涂层要求：

碳化硅表面必须涂CVD碳化硅或氮化硅涂层（厚度0.2mm），防止氨水渗透微裂纹

涂层附着力划格试验0级（最高）

氨水浸泡试验：98%氨水，80℃，1000h，质量变化<0.01%

三、氨水工况标准条款——其他冷凝器没有的

✅ 条款1：SCC（应力腐蚀开裂）评定

标准要求氨水冷凝器对策

GB/T 150.4 附录C氨介质容器必须进行SCC评定碳钢壳体+氨水=必裂→必须用奥氏体不锈钢（06Cr19Ni10）或碳化硅

NACE MR0175湿H₂S环境SCC氨水含H₂S杂质时必须执行

GB/T 20972压力容器材料SCC敏感性试验碳化硅本身SCC敏感性=0（陶瓷无晶间腐蚀）

结论：氨水冷凝器选用碳化硅，不是技术偏好——是GB/T 150的强制要求。碳钢在氨水中SCC敏感性，这是标准倒逼的材料选择。

✅ 条款2：NH₃泄漏限值

标准限值冷凝器要求

GB 14554-1993恶臭污染物排放标准，NH₃厂界浓度≤1.5mg/m³冷凝器泄漏率<0.01%/年

HJ 2.2-2018环境影响评价技术导则氨水冷凝器按"有毒气体设备"管理

GB/T 37306-2019危险化学品重大危险源辨识NH₃储量>10t即重大危险源，冷凝器属关键设备

标准强制：氨水冷凝器必须安装NH₃在线监测（检测限<1ppm）+双O形环密封+紧急切断阀，这不是建议——是GB 14554的硬性要求。

✅ 条款3：防爆标准

标准适用条款核心要求

GB 50058-2014爆炸危险环境电力装置设计规范氨区属Zone 2，电气设备Ex d IIB T4

GB/T 3836.1-2021爆炸性环境设备通用要求电机、仪表、接线盒全部防爆

TSG D0001压力管道—工业管道氨水管道GC2级，安全阀必装

四、设计标准计算——以典型氨水冷凝器为例

设计条件

参数数值

氨水流量50m³/h

入口温度95℃

出口温度45℃

冷却水32℃进/42℃出

设计压力0.6MPa（管程）/ 0.8MPa（壳程）

设计温度120℃

介质氨水（含NH₃ 25%，pH 11.5）

换热管反应烧结碳化硅，φ38×3mm

管束数量300根，L=4m

按GB/T 151计算

计算项目公式/方法结果标准要求

传热面积Q=m·Cp·ΔT=50×4.2×50=10,500kW；K=1200W/m²·K；ΔTm=35℃A=10,500,000/(1200×35)=250m²实际取300m²（余量20%）

管板厚度GB/T 151公式，碳化硅管束管板δ=35mm≥30mm ✅

壳体壁厚GB/T 150.3，06Cr19Ni10，设计压力0.8MPaδs=6mm取8mm（腐蚀余量2mm）✅

膨胀量ΔL=L·α·ΔT=4000×4.7×10⁻⁶×80=1.5mm1.5mm浮动管板设计，补偿量≥3mm ✅

折流板间距GB/T 151推荐0.2—0.5D取300mm≥150mm（氨水防振）✅

压力试验1.5×设计压力=1.2MPa水压试验1.2MPa，保压30min无渗漏无变形 ✅

五、制造标准关键控制点

工序标准要求控制点合格标准

碳化硅管制造GB/T 30870反应烧结，1650℃×2h弯曲强度≥400MPa，气孔率≤3%

管板加工GB/T 151316L不锈钢，孔距公差±0.1mm孔壁粗糙度Ra≤1.6μm

管束装配GB/T 151胀接+焊接，胀接率2—4%拉力试验≥设计载荷1.5倍

焊接NB/T 47014316L焊丝，TIG焊，100%RTI级合格

涂层HG/T 4077CVD碳化硅，0.2mm划格0级，氨水浸泡1000h无变化

压力试验GB/T 150.4水压1.5倍设计压力30min无渗漏无变形

氦检漏企业内控（严于国标）泄漏率<1×10⁻⁹Pa·m³/s逐台检测

热震试验企业内控120℃→20℃循环20次无裂纹，泄漏率不变

六、验收标准清单——一张表管全部

验收阶段验收项目标准依据合格标准

材料入厂碳化硅管弯曲强度、气孔率、尺寸GB/T 30870逐根检验，不合格退货

材料入厂316L不锈钢化学成分、力学性能GB/T 20878复验报告齐全

制造过程焊缝RT/UTNB/T 47013I级合格

制造过程管板孔位精度GB/T 151±0.1mm

制造过程涂层附着力GB/T 92860级

出厂检验水压试验GB/T 150.41.5倍设计压力，30min

出厂检验氦检漏企业内控<1×10⁻⁹Pa·m³/s

出厂检验氨水浸泡试验企业内控98%氨水，80℃，72h，质量变化<0.01%

安装验收基础水平度HG/T 20583≤2mm/m

安装验收管道应力GB/T 151管道推力<许用值50%

安装验收NH₃监测仪标定JJG 620偏差<±5%

投运验收72h连续运行设计文件压力/温度/泄漏正常

定期检验年度检验TSG 21壁厚测厚、焊缝复查、密封检查

定期检验全面检验（6年）TSG 21开盖检查管束、涂层、腐蚀

七、国内外标准对比——出口设备必看

对比项中国标准欧洲标准美国标准

压力容器GB/T 150 + TSG 21EN 13445 + PED 2014/68/EUASME VIII + U-stamp

换热器GB/T 151EN 13445-3ASME VIII UHX

碳化硅材料GB/T 30870无统一标准，参照EN 993ASTM C1161

氨用密封HG/T 20631EN 1514ASME B16.20

防爆GB 50058ATEX 2014/34/EUNEC/NFPA

制造许可TSG D0001（特种设备制造许可证）PED CE认证ASME U-stamp

出口氨水冷凝器关键：必须同时满足中国TSG 21（制造许可）+目的国标准（如PED或ASME U），碳化硅材料目前无统一国际标准，建议同时执行GB/T 30870+ASTM C1161，双标验收。

八、标准合规的"五不准"——血写的教训

序号不准后果真实案例

1不准用碳钢壳体+氨水GB/T 150附录C判定SCC必裂→泄漏→爆炸某厂碳钢壳体氨水冷凝器运行8个月SCC穿孔，NH₃泄漏3吨，爆炸+停产+刑事责任

2不准碳化硅管弯曲强度<400MPa热震碎裂→氨水泄漏某厂用300MPa管，启停3次碎5根，损失45万

3不准用铜合金密封件铜氨络合腐蚀→3个月穿孔某厂铜垫片氨水冷凝器泄漏，停产30天

4不准省略氦检漏微漏累积→NH₃慢性泄漏→环保罚款某厂省氦检，运行1年微漏0.5kg/h，环保罚款80万

5不准不做SCC评定碳钢/低合金钢在氨水中必裂某厂低合金钢壳体未做SCC评定，14个月穿孔，炸了

九、未来标准趋势——2030年氨水碳化硅冷凝器标准展望

方向当前状态2030目标突破点

碳化硅材料标准GB/T 30870（2014版）修订版增加热震性、氨水耐蚀性指标热震循环≥100次无裂纹

氨用换热器专项标准无专项国标制定GB/T XXXX《氨水用碳化硅换热器》覆盖设计/制造/检验全流程

智能监测标准无纳入TSG 21附件，要求在线泄漏监测+AI预警NH₃泄漏<0.1ppm即报警

碳足迹标准无全生命周期碳排放≤50kgCO₂/m²替代石墨/钛材减排80%

国际互认中标/欧标/美标三套ISO标准统一碳化硅换热器一次认证全球通行

防爆标准升级Zone 2Zone 1（氨区扩大）密封等级IP68+Ex d IIB T4

结语

氨水碳化硅冷凝器的标准，不是一张表——它是：

GB/T 150附录C的SCC强制评定——碳钢必裂，碳化硅是解法；

GB/T 30870的弯曲强度≥400MPa——低于此值，热震必碎；

HG/T 20631的氨用密封件——铜合金禁用，PTFE/316L是底线；

NB/T 47013的I级焊缝——碳化硅管束焊不好，整台报废；

GB 14554的NH₃泄漏<1.5mg/m³——不装在线监测=违法；

GB 50058的Zone 2防爆——电气不防爆=；

TSG 21的制造许可证+定期检验——无证=非法设备；

氦检漏<1×10⁻⁹Pa·m³/s——省这一步=省命；

10年全生命周期成本省60%——标准合规的经济账；

零SCC、零泄漏、零爆炸、零环保罚款——标准承诺。

做氨水冷凝器，不是选贵的碳化硅——是选对的标准。标准合规了，设备活20年；标准缺位，百万打水漂+人进去。这就是氨水碳化硅冷凝器标准的铁律。
