乙烯碳化硅冷凝器浮头结构：工况下的高效传热与热应力补偿技术

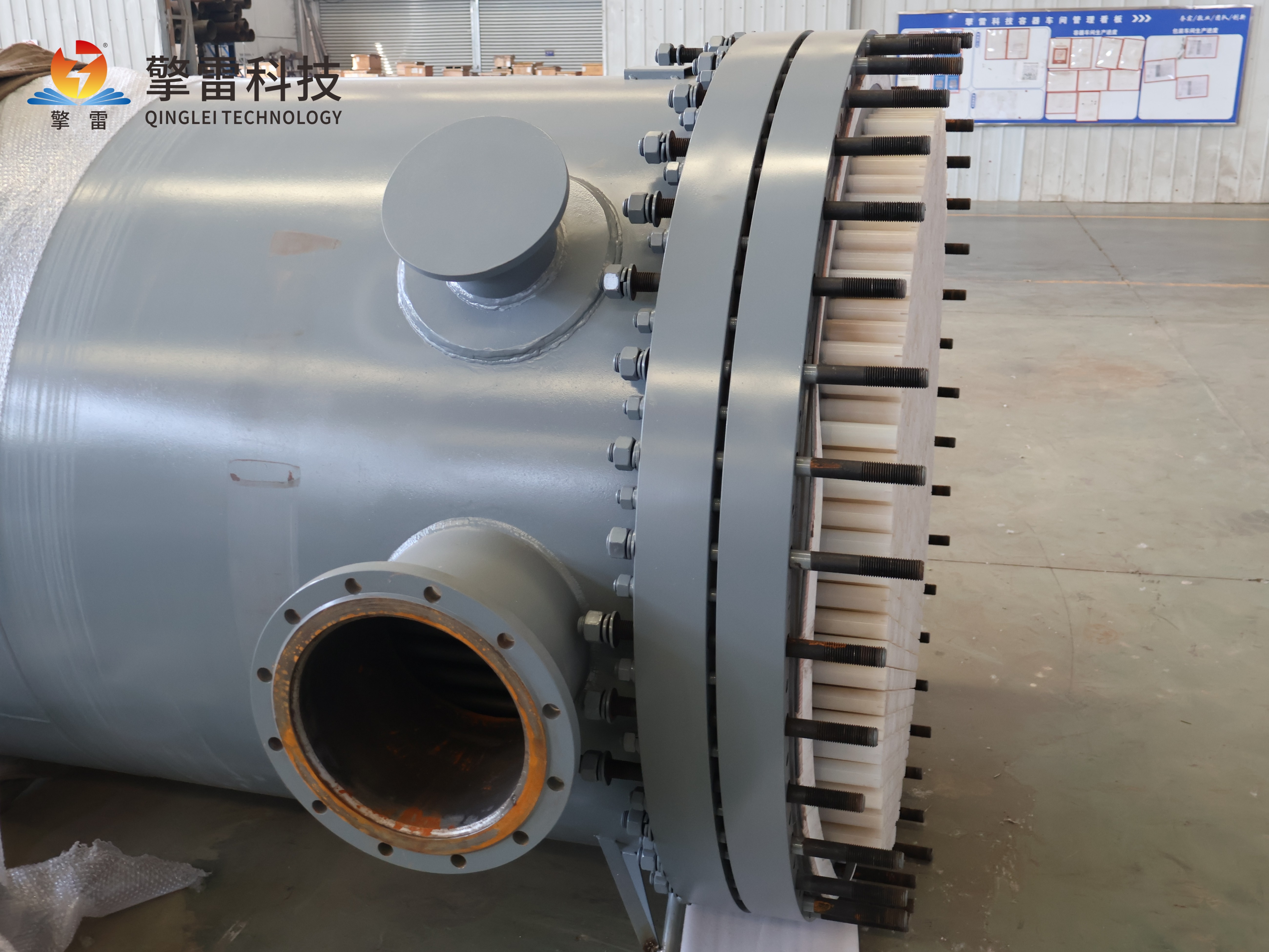

一、浮头结构：热应力动态消除的核心设计

乙烯生产中，裂解气温度高达800-900℃，需在0.01秒内冷却至400℃以下以防止二次裂解。传统金属冷凝器因热膨胀系数差异大，易在高温急冷工况下产生热应力裂纹，导致泄漏风险。浮头结构通过以下机制解决这一问题：

自由浮动机制

浮头端由浮动管板、钩圈法兰和浮头盖组成，管束一端与固定管板焊接，另一端通过浮动管板与钩圈连接。当管束与壳体因温差产生不同膨胀量时，浮头端可沿轴向自由伸缩（最大伸缩量达12mm），避免传统固定管板式设备因热应力导致的变形或焊缝开裂。例如，在冰岛地热电站中，采用浮头结构的缠绕管式换热器连续运行8年，寿命是传统设备的2倍。

双密封系统

钩圈法兰密封：采用对开式设计，管板外径与钩圈内径间隙控制在0.2-0.4mm，螺栓上紧后间隙消失，形成均匀密封压力。在10MPa设计压力下，泄漏率低于0.001mL/s，远优于行业标准。

独立腔室设计：内外密封环形成两个独立腔室，内腔充氮气保护，外腔集成压力传感器（量程0-10MPa，精度0.1级）和有毒气体报警器（检测限<1ppm），确保设备安全运行。

热膨胀系数匹配

通过化学气相沉积（CVD）在不锈钢基材表面形成0.2mm碳化硅涂层，消除碳化硅（热膨胀系数4.2×10⁻⁶/℃）与不锈钢（16×10⁻⁶/℃）的热膨胀系数差异，热应力降低60%。在氯碱工业中，该管板使设备寿命从5年延长至15年，维护成本降低75%。

二、碳化硅材料：耐高温、耐腐蚀与高热导率的结合

乙烯生产涉及强腐蚀性介质（如H₂S、CO₂、湿氯气）和高温工况，碳化硅材料凭借以下特性成为理想选择：

耐高温性能

熔点2700℃，可在1600℃以上长期稳定运行，短时耐受温度突破2000℃。

在乙烯裂解装置中，设备成功承受1350℃合成气急冷冲击，热震稳定性（ΔT>300℃/min）远超金属材料，避免传统设备因热应力开裂导致的泄漏风险。

耐腐蚀性能

对浓硫酸、王水、熔融盐等介质呈化学惰性，年腐蚀速率低于0.005mm，较316L不锈钢耐蚀性提升100倍。

在乙烯生产中，裂解气含H₂S（50-200 ppm）、CO₂（1-3%）等腐蚀性成分，碳化硅换热器寿命突破10年，远超传统钛材的5年周期。

高热导率

导热系数达120-270 W/(m·K)，是铜的1.5倍、316L不锈钢的3-5倍。

在MDI生产中，碳化硅冷凝器效率提升40%，蒸汽消耗降低25%，系统能效提升18%。

三、螺旋缠绕管束：三维立体传热网络的构建

浮头结构与螺旋缠绕管束的结合，实现了传热效率与热应力补偿的双重突破：

三维螺旋流道设计

数百根碳化硅管以15°螺旋角反向缠绕，形成三维立体传热网络，单台设备传热面积可达5000m²，是传统设备的3倍。

螺旋结构产生≥5m/s²离心力，在管程形成二次环流，边界层厚度减少50%，污垢沉积率降低70%。某炼化企业采用该结构后，换热效率从72%提升至85%，年节约蒸汽1.2万吨，设备占地面积减少40%。

微通道强化传热

通道尺寸缩小至0.3mm，比表面积达5000m²/m³，换热效率较传统设备提升5倍。

在磷酸浓缩装置中，螺纹管设计使换热效率从68%提升至82%，年节约蒸汽1.2万吨。

模块化快速维护

支持单管束快速更换，维护时间缩短70%。某化工厂硫酸浓缩装置维护时间从72小时缩短至8小时。

四、应用场景：覆盖乙烯全产业链的节能增效

裂解炉高温热交换

某100万吨/年乙烯装置原采用Inconel 625管壳式急冷锅炉，运行3年后换热管内壁结焦严重（厚度达5mm），传热系数下降至80 W/(m²·K)。改用碳化硅换热器后，传热系数提升至180 W/(m²·K)，蒸汽产量增加12%，年节约成本超800万元。

压缩机中间冷却

乙烯压缩过程中，气体温度升高需中间冷却以降低温度，保证压缩机正常运行。碳化硅换热器耐受压缩气体中的腐蚀性成分和高温，有效降低压缩机能耗，提高系统可靠性。

分离塔精准控温

在脱甲烷塔、脱乙烷塔等分离单元，碳化硅换热器精确控制介质温度，保证分离过程稳定进行。某企业应用后，乙烯产品纯度提升至99.95%，优级品率提高8%。

五、经济效益：全生命周期成本优势凸显

节能效益

实测热效率比金属换热器提升30%-50%，在电力行业中使机组热耗率下降5%，年增发电量800万kW·h。

维护成本降低

模块化设计支持快速检修，清洗周期延长至传统设备的6倍。某石化企业采用模块化设计后，年运维成本降低40%。

设备寿命延长

在氯碱工业中，设备寿命突破10年，远超传统钛材的5年周期。某化工企业的碳化硅热交换器已连续运行8年未发生腐蚀泄漏。

空间优化

单位体积换热面积增加50%，减少占地面积30%。在空间受限的改造项目中，设备成功替代原有设备，节省空间200㎡。
