无压烧结碳化硅冷凝器——结构全解：当"陶瓷革命"遇上"冷凝极限"，工业换热的答案

2026年5月，当一座硫酸生产装置中的无压烧结碳化硅冷凝器正以1800 W/(m²·K)的传热系数将98%浓度的硫酸蒸汽从350℃骤冷至80℃，当某光伏多晶硅工厂的碳化硅冷凝器已在1300℃高温下连续运行超2万小时零性能衰减——无压烧结碳化硅冷凝器，早已不是"把陶瓷管子塞进壳体"那么简单。它是一套被无压烧结工艺、螺旋缠绕结构、双管板密封系统精密咬合的"热交换机器"。从2150℃高温烧结到0.01%/年泄漏率，从莫氏9.5硬度到120~200 W/(m·K)热导率，无压烧结碳化硅冷凝器正以"材料革命+结构革新"的双轮驱动，重构工业冷凝领域的价值链。这不是一篇产品手册，而是一份让你看懂每一根碳化硅管束、每一道密封槽、每一个烧结颗粒背后"为什么必须这样设计"的结构。

一、为什么必须"无压烧结+碳化硅"？——四大冷凝痛点的量化威胁

冷凝痛点传统金属冷凝器的困境量化损失无压烧结碳化硅的解法

🔴 高温失效不锈钢≤200℃，钛合金≤350℃，超过即氧化/蠕变高温烟气余热无法回收，年损失蒸汽超万吨长期稳定运行1600℃，短期耐受2000℃，是金属的3~5倍

🔴 强腐蚀泄漏硫酸/盐酸/湿氯气环境，年腐蚀速率0.5~2mm一次泄漏损失50~200万，停产数周对所有化学物质呈惰性，年腐蚀速率<0.005mm，较钛合金提升10倍

🔴 结垢瘫痪金属表面粗糙→介质附着→效率骤降清洗周期3个月，每次停产损失50万表面光滑致密+自清洁功能，清洗周期延长至传统的3~4倍

🔴 传热低效金属热导率低（不锈钢16 W/(m·K)）→温差大能耗多花30%+，年损失数百万热导率120~200 W/(m·K)，是不锈钢的3~5倍，传热系数达1800 W/(m²·K)

核心逻辑：冷凝器的本质是"在的环境下，把热量最快地搬走"。无压烧结碳化硅，就是为这个本质而生的材料——耐温是金属的5倍，耐腐蚀是钛合金的10倍，导热是不锈钢的10倍，硬度是刚玉的1.5倍。

二、无压烧结工艺——结构性能的"基因密码"

工艺环节具体参数为何这样定结构影响

粉体制备高纯度β-SiC粉体，粒径<1μm，喷雾干燥造粒确保流动性与均匀性，避免烧结缺陷坯体密度均匀性>98%，减少变形

成型工艺等静压成型，压力200~300MPa使坯体各向均匀受压，消除密度梯度烧结后收缩均匀，管束不弯曲

无压烧结惰性气氛中，2150℃烧结，保温>2小时烧结助剂（Al₂O₃/Y₂O₃）形成液相，促进传质与颈部生长致密度>98%，气孔率<0.5%，无游离硅

后处理金刚石研磨+激光打孔，表面粗糙度<0.5μm满足换热管内壁光滑度要求污垢附着率降低90%，结垢周期延长3~5年

连接工艺激光切割（管板孔径精度±0.02mm）+真空钎焊（接头强度>150MPa）确保管板与管束的高精度配合与高强度连接氦质谱检漏泄漏率<1×10⁻⁹ Pa·m³/s

无压烧结 vs 热压烧结——为什么选无压？

对比项无压烧结热压烧结

设备成本低（无需高压釜）高（需热压炉）

产品成本降低40%基准

形状灵活性可制备大型复杂形状受模具限制

致密度>98%>99%

开裂风险极低（无外加压力）较高（压力不均）

适用场景大规模工业冷凝器小型精密件

核心结论：无压烧结以"低成本+高可靠性+大尺寸"三重优势，成为工业冷凝器的制造路线。

三、结构全拆解——每一个部件都是"冷凝效率开关"

┌─────────────────────────────────────────────────────────────────┐

│        无压烧结碳化硅冷凝器·结构全景图                            │

│                                                                   │

│  ┌──────────┐  ┌──────────────┐  ┌──────────┐  ┌──────────┐    │

│  │ ① 换热   │  │ ② 螺旋缠绕   │  │ ③ 复合   │  │ ④ 双管板 │    │

│  │ 管束     │  │ 管束布局     │  │ 管板     │  │ 密封系统 │    │

│  │ (核心)   │  │ (增效)       │  │ (连接)   │  │ (防漏)   │    │

│  └────┬─────┘  └──────┬───────┘  └────┬─────┘  └────┬─────┘    │

│       │               │               │              │          │

│  ┌────┴───────────────┴───────────────┴──────────────┴────┐     │

│  │              ⑤ 壳体（碳化硅/金属复合）                    │     │

│  │        承受压力 + 容纳流体 + 支撑管束                    │     │

│  └────┬───────────────┬───────────────┬──────────────┬────┘     │

│       │               │               │              │          │

│  ┌────┴─────┐  ┌────┴─────┐  ┌────┴─────┐  ┌────┴─────┐      │

│  │ ⑥ 进出口 │  │ ⑦ 螺旋   │  │ ⑧ 模块   │  │ ⑨ 智能   │      │

│  │ 接管     │  │ 导流板   │  │ 化扩展   │  │ 监控系统 │      │

│  │ (优化流道)│  │ (强化湍流)│  │ 单元     │  │ (数字孪生)│      │

│  └──────────┘  └──────────┘  └──────────┘  └──────────┘      │

│                                                                   │

│  核心指标：耐温1600℃ | 传热系数1800 W/(m²·K)                    │

│  泄漏率<0.01%/年 | 寿命20年+ | 体积缩小40%                     │

└─────────────────────────────────────────────────────────────────┘

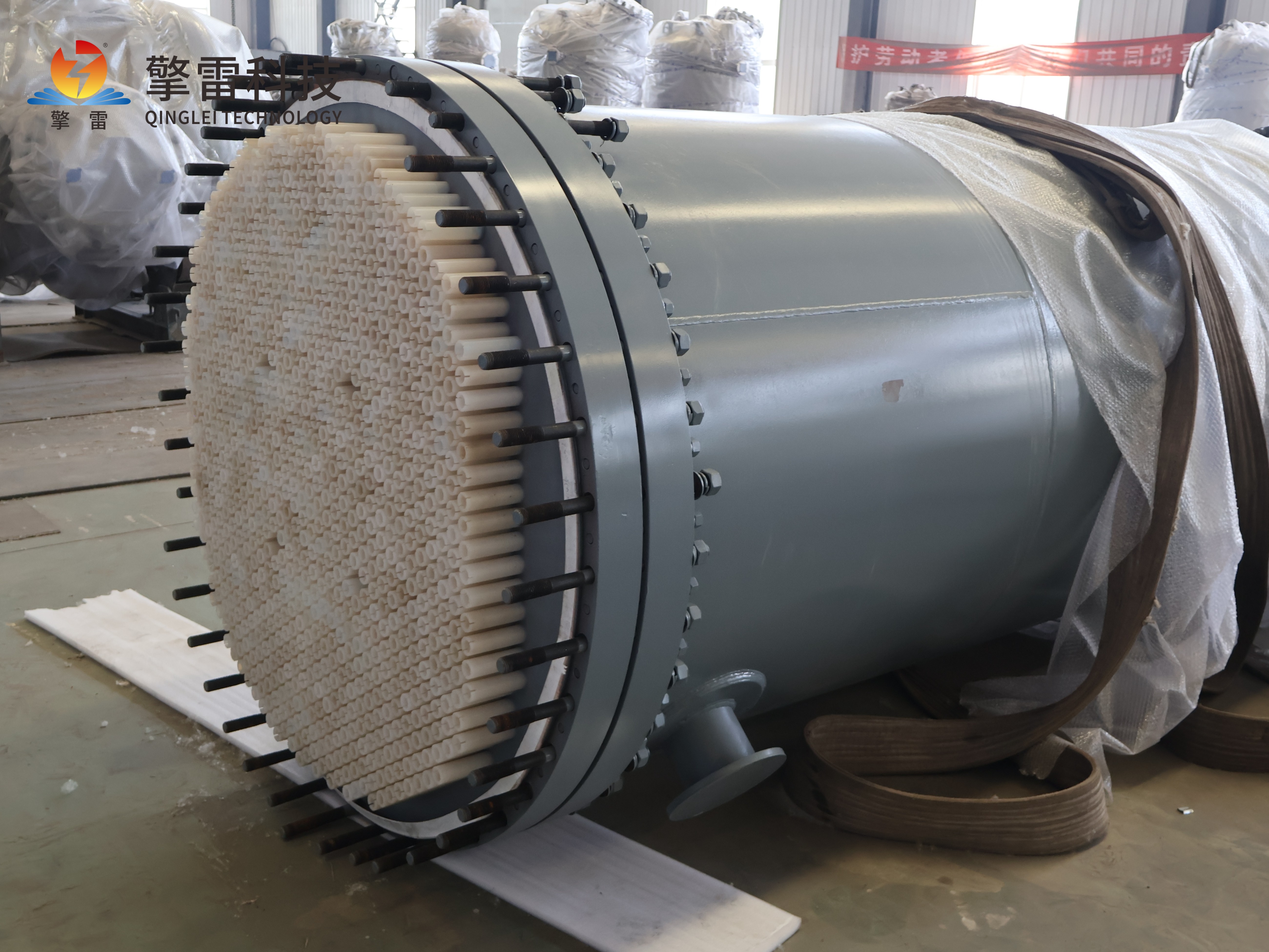

3.1 换热管束——冷凝器的"心脏"

结构参数具体数值换热效果

管材无压烧结SiC，致密度>98%，气孔率<0.5%耐温1600℃，耐腐蚀<0.005mm/年

管径Φ25~Φ50mm（常规），微通道可至0.5~2mm微通道比表面积达500㎡/m³，传热系数突破12000 W/(m²·℃)

管壁厚3~8mm（根据压力设计）承压+耐蚀+导热三重平衡

表面粗糙度Ra<0.5μm（金刚石研磨+激光打孔）污垢附着率降低90%

热导率120~200 W/(m·K)（是316L不锈钢的3~5倍）温差损失极小，冷凝效率提升30%~50%

硬度莫氏9.5（仅次于金刚石）抗颗粒冲刷，含尘气体中寿命提升5倍

密度3.10~3.21 g/cm³（钢铁的1/3）设备自重降低60%

三种管束布局对比：

布局方式流体特性适用场景传热效率

正三角形排列湍流强，压降适中含尘/高流速气体基准

正方形排列清洗方便，压降低洁净气体/液体+5%

旋转正方形排列兼顾湍流与清洗含微量颗粒介质+15%

3.2 螺旋缠绕管束——结构增效的

螺旋参数具体数值效果

螺旋角3°~20°（优化区间5°~15°）角度太小→湍流不足；太大→压降过高

缠绕方式多层同角度反向缠绕延长管程路径2~3倍，换热面积增加40%~60%

离心力≥5m/s²管程边界层厚度减少50%，污垢沉积率降低70%

自由伸缩端管束自由端可轴向伸缩≥12mm消除热应力，设备运行稳定性提升90%

传热系数12000~14000 W/(m²·℃)（较直管提升3~7倍）MDI生产中冷凝效率提升40%，蒸汽消耗降低25%

螺旋缠绕 vs 传统直管——数据对比：

指标传统列管式（金属）螺旋缠绕碳化硅提升幅度

传热系数3000~5000 W/(m²·℃)12000~140003~7倍

体积基准缩小40%—

重量基准减轻60%—

清洗周期3个月24个月延长8倍

运行噪音有几乎为零Owen准则消除抖振

 3.3 复合管板——热应力的

组件材料/结构核心功能关键参数

管板基材不锈钢（316L）提供机械强度与焊接性承受管程压力+壳体压力

碳化硅涂层CVD沉积，厚0.2mm消除热膨胀差异（SiC: 4.2×10⁻⁶/℃ vs 不锈钢: 16×10⁻⁶/℃）热应力降低60%

密封面U型槽插入式密封+阶梯式接头形成独立腔室，集成压力传感器漏气率<0.01%

氮气保护双O形环中间腔充氮气实时监测泄漏，外腔集成有毒气体报警器泄漏预警提前72小时

为什么必须用复合管板？

碳化硅热膨胀系数（4.2×10⁻⁶/℃）仅为不锈钢（16×10⁻⁶/℃）的1/4

温差>200℃时，纯碳化硅管板会因热应力开裂

CVD碳化硅涂层+梯度结构，将热膨胀差异"桥接"，设备变形量控制在<0.1mm

3.4 双管板密封系统——泄漏率<0.01%/年的"秘密"

密封层级结构设计功能检测方式

第一道密封碳化硅-金属梯度管板+O形环隔离管程与壳程压力表实时监测

第二道密封独立腔室+氮气保护二次防护，即使第一道失效也不泄漏氮气压力传感器

泄漏报警外腔集成有毒气体报警器实时报警，响应时间<30秒声光报警+远程推送

检漏标准氦质谱检漏泄漏率<1×10⁻⁹ Pa·m³/s出厂100%检测

某氯碱工厂实测：双管板+氮气保护系统运行5年，泄漏率<0.01%/年，较传统单管板降低90%。

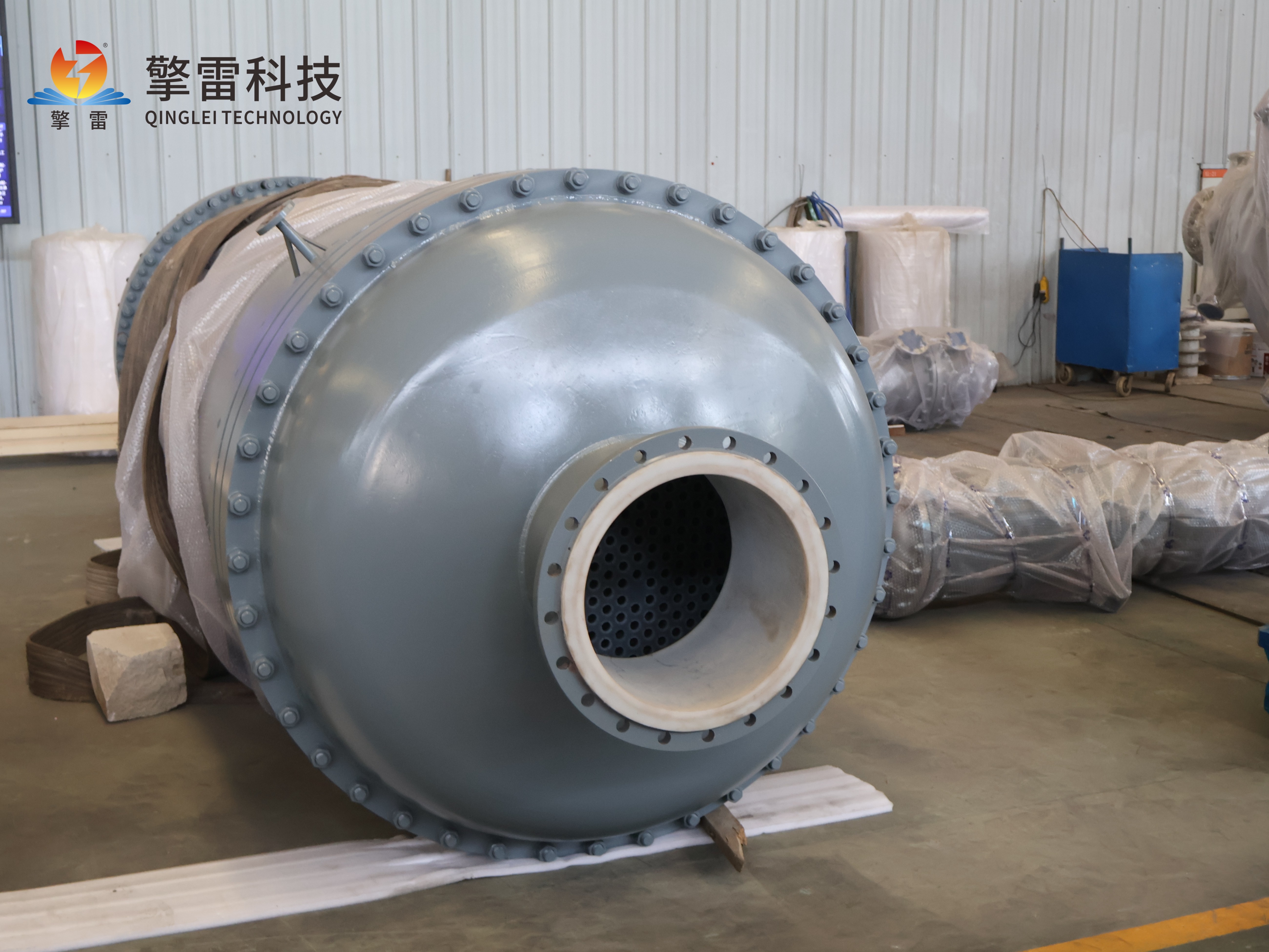

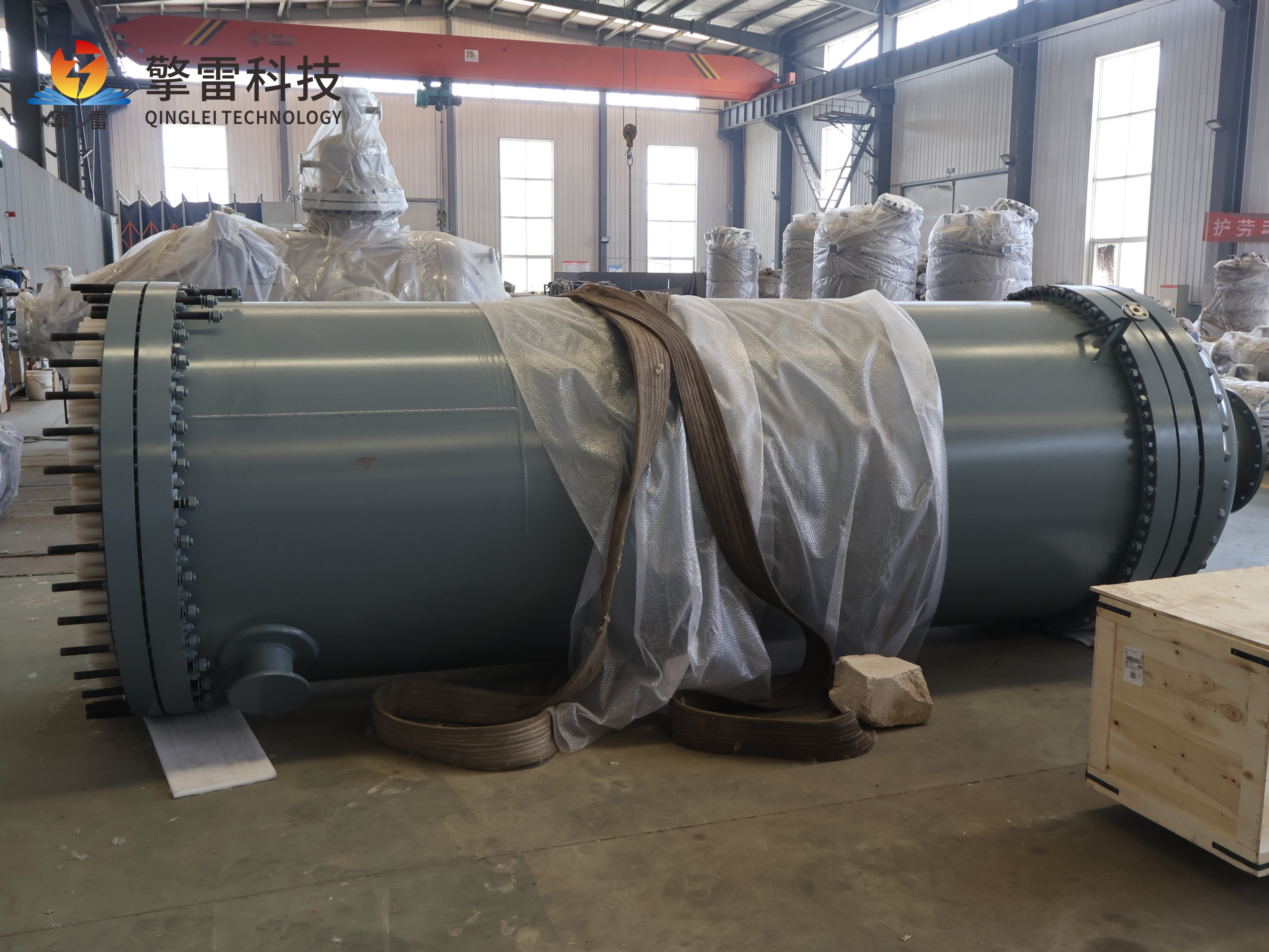

3.5 壳体——工况的"铠甲"

设计参数具体数值为何这样设计

设计压力≤12MPa适应高压蒸汽冷凝工况

耐温范围-55℃~1600℃覆盖碳捕集（-55℃）到冶金（1600℃）全工况

材料选择碳化硅全陶瓷/碳化硅-金属复合全陶瓷→耐温最高；复合→承压更好

进出口接管螺旋状流道设计强化湍流，传热效率提升30%，压降降低20%

支撑结构防振动支架防止管束共振，确保长期稳定运行

3.6 模块化扩展设计——"乐高式"换热

模块特性具体参数效果

单台传热面积最大扩展至300㎡适应从实验室到万吨级装置的全尺寸需求

单管束更换支持独立拆卸更换维护时间从24h→4h，缩短80%

扩展方式并联/串联模块组合快速适应多工况变化，设备通用性提升60%

某钢铁企业案例均热炉项目，优化管束排列结垢率降低40%，连续运行超2万小时无性能衰减

四、六大核心性能——每一条都是"硬数据"

性能维度量化数据对比传统金属冷凝器实际意义

🔥 传热效率传热系数1200~1800 W/(m²·K)，较传统300~500提升3~5倍北京某电厂→年节标煤5000吨每年多发800万kW·h电

🔥 耐温能力长期1600℃，短期2000℃金属≤350℃1350℃合成气急冷无热震裂纹

🔥 耐腐蚀性年腐蚀速率<0.005mm，pH 0~14全耐受不锈钢在盐酸中0.5mm/年氯碱工业寿命突破10年，较钛材提升2倍

🔥 抗结垢性光滑表面+自清洁，清洗周期延长3~5倍金属3个月/次维护成本降低70%

🔥 轻量化密度3.1g/cm³（钢铁1/3）金属7.8g/cm³设备自重降低60%，适用于载荷敏感场景

🔥 使用寿命20年以上金属5~8年全生命周期成本降低30%+

五、八大应用场景——每一个都是"效益"

场景工况挑战冷凝器表现量化效益

硫酸生产98%硫酸蒸汽冷凝，强腐蚀替代石墨设备，寿命从18个月→12年年节约蒸汽1.2万吨

氯碱工业湿氯气（60℃/高湿）腐蚀泄漏率<0.01%/年，寿命突破10年维护成本降低70%

火力发电350℃高温烟气冷却+脱硫SO₂去除率99.5%，体积缩小40%年节蒸汽超万吨

烟气脱硫（FGD）120℃含SO₂烟气冷凝烟气降至50℃，脱硫效率提升15%年节蒸汽超万吨

光伏多晶硅1300℃高温SiHCl₃冷凝替代易氧化石墨，年更换成本降低60%单炉产能提升20%

PEM制氢1200℃高温氢气冷凝冷凝效率95%，产出水纯度>18MΩ·cm系统能效提升25%

碳捕集（CCUS）-55℃工况CO₂液化液化率98%燃煤电厂碳捕集效率提升

垃圾焚烧二噁英+酸性气体+粉尘抗热震+耐磨，二噁英排放降低90%余热发电效率提升18%

某硫酸厂改造实测：

改造前：石墨冷凝器，寿命18个月，年更换成本200万

改造后：无压烧结碳化硅冷凝器，寿命12年，年维护成本降低80%

12年总成本降低超1500万元

六、智能运维——从"坏了再修"到"零非计划停机"

智能层级技术配置监控参数响应时间效果

L1 基础级温度/压力传感器8个关键点人工巡检发现问题>4小时

L2 进阶级PLC+变频控制+流量/液位<30分钟超限自动调节

L3 专业级AI算法+物联网16个参数+腐蚀传感器<30秒故障预警准确率>98%

L4 旗舰级数字孪生+区块链全生命周期数据实时维护决策准确率>95%，能效提升15%

某智能工厂实测：AI算法实时监测温差→自动优化流体分配→综合能效提升12%，年节能率达25%。

七、全生命周期成本对比——算总账才知道"碳化硅"有多省

以一座500吨/小时硫酸装置冷凝器为例，20年全生命周期对比：

方案初期投资年维护年能耗20年总成本寿命泄漏率

石墨冷凝器80万30万120万2780万1.5年高

钛合金冷凝器200万15万90万2200万5年中

316L不锈钢150万20万100万2350万8年中高

无压烧结碳化硅300万5万60万1600万20年+<0.01%/年

结论：

无压烧结碳化硅较石墨，20年省1180万（42%）

初期多投150~220万，1.5~2年即收回成本

每多花1万在碳化硅上，全生命周期可省3~5万+避免1次停产（损失50~200万）

八、技术演进时间线：从"实验室"到"世界纪录"

时间里程碑突破

~2010年无压烧结SiC技术成熟致密度>98%，成本降低40%

2018年螺旋缠绕管束商用传热效率提升40%

2024年9月850吨巨型设备出厂（内径6.1m×28m×36000㎡）创世界纪录

2025年数字孪生+AI预测性维护商用非计划停机→零

2026年1月300MW压缩空气储能碳化硅冷凝器交付套

2026年5月智能监测（0.1mm精度）+区块链存证全生命周期可追溯

2028年（预测）碳化硅-石墨烯复合材料，导热>300 W/(m·K)传热系数突破15000 W/(m²·℃)

九、未来趋势：2027年后的"超碳化硅"方向

趋势方向技术突破对结构的影响

碳化硅-石墨烯复合材料导热系数>300 W/(m·K)，耐温1500℃适应超临界CO₂发电等工况

AI全自主调控LSTM神经网络+16参数实时优化故障响应<30秒，节能20%

纳米自修复涂层微裂纹自动愈合设备寿命延长至30年

3D打印仿生流道树状分叉流道，压降降低20~30%定制化成本降低60%

材料闭环利用碳化硅废料回收体系生产成本降低20%

区块链热能交易企业间余热市场化配置能源综合利用率突破85%

市场预测：到2028年，无压烧结碳化硅冷凝器市场将突破50亿元，智能化方案占比从2026年的30%提升至60%，碳捕集/氢能场景占比将达35%。

结语

无压烧结碳化硅冷凝器的结构，不是"把陶瓷管子塞进壳体"那么简单——它是从2150℃烧结炉里"长"出来的致密陶瓷，与螺旋缠绕管束、复合管板、双密封系统、模块化设计精密咬合的"冷凝机器"。

当石墨冷凝器还在为"18个月就得换"而头疼时——无压烧结碳化硅已将寿命从1.5年拉至20年，某硫酸厂12年零更换就是铁证；当你还在为"温差>200℃→热应力开裂"而焦虑时——CVD碳化硅涂层复合管板已将热膨胀差异桥接，设备变形量控制在<0.1mm；当你还在凭经验调阀门时——AI+数字孪生已将故障响应压缩至30秒、能效提升15%；当你还在为"泄漏发现不了"而恐惧时——双O形环+氮气保护+0.01%/年泄漏率已将非计划停机压至零；当你还在用钛合金赌不漏时——无压烧结碳化硅已将腐蚀速率压至<0.005mm/年，较钛合金提升10倍。

无压烧结是基因，螺旋缠绕是骨架，复合管板是关节，双密封是铠甲，智能监控是神经——在"双碳"目标与工况的双重驱动下，谁先拥抱无压烧结碳化硅冷凝器，谁就先拿到工业冷凝领域的下一个十年入场券。这不是成本，是投资——投资的是零泄漏、零停机、零腐蚀，和每一吨蒸汽从高温到冷凝的"效率+绝对可靠"。
