瓷砖胶储罐-结构
瓷砖胶储罐的结构，不是“一个罐子加个搅拌器“——它是五层防护+三级搅拌+双重密封+智能监控的系统工程。每一处圆角、每一道焊缝、每一块刮板，都在和凝固做殊死搏斗。
在“双碳“倒计时的今天，每一台瓷砖胶储罐少凝固一次、少清洗一次、少报废一罐料，就是一座工厂少排万吨CO₂的开始。

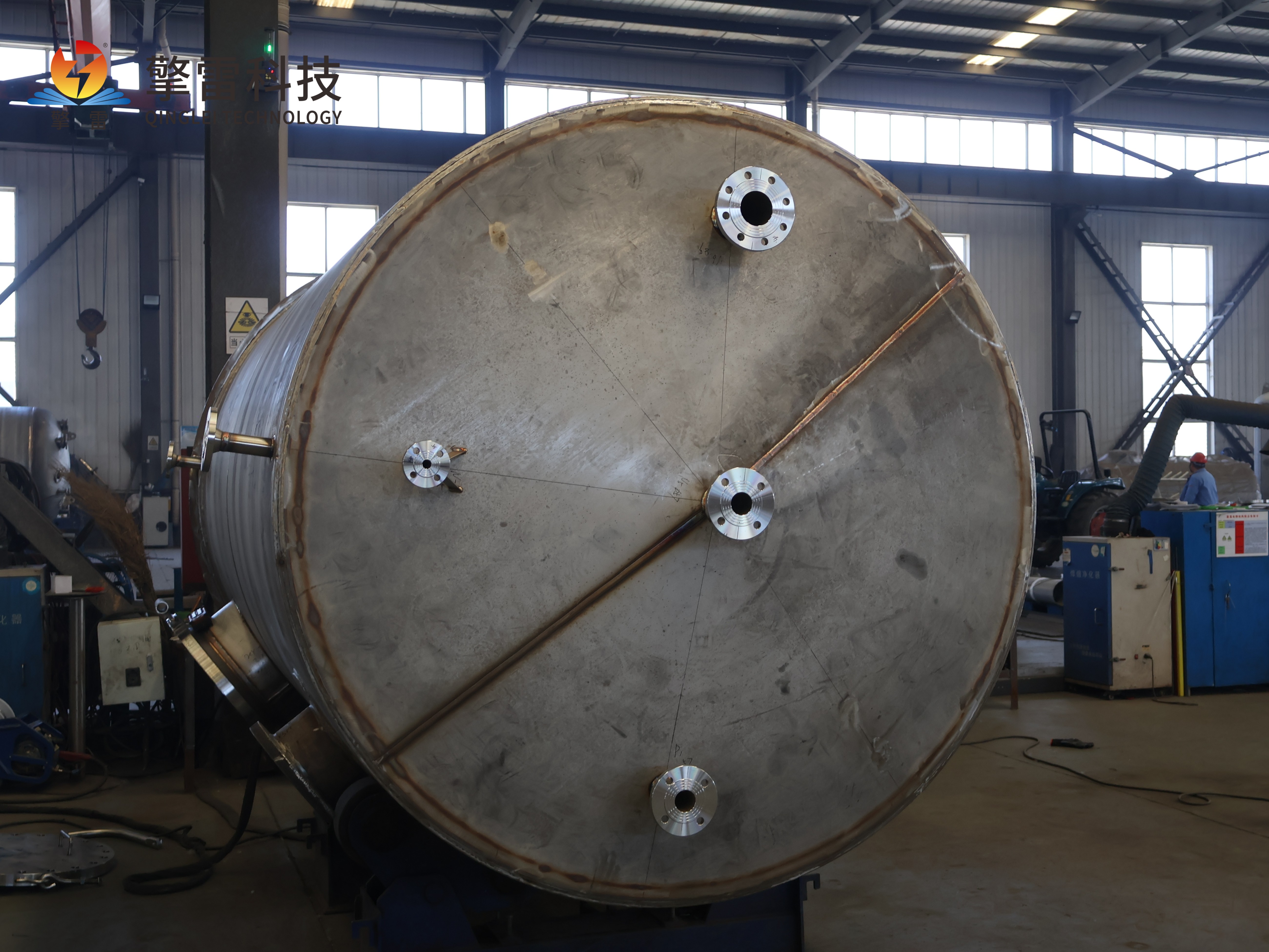

瓷砖胶储罐-结构

瓷砖胶储罐-结构

瓷砖胶储罐——结构的答案：每一寸钢板都在对抗凝固

一、为什么瓷砖胶储罐的结构，比普通化工储罐难10倍？

瓷砖胶不是水，不是油——它是聚合物改性水泥基浆料，粘度高、易凝固、挂壁严重、温度敏感。普通储罐装水没问题，装瓷砖胶？3天挂壁，7天结块，15天整罐报废。

普通化工储罐的"噩梦"瓷砖胶储罐的"地狱"

介质流动性好粘度高达10000-50000 cP，几乎不流动

沉淀慢30分钟开始沉底，24小时硬结

清洗方便凝固后比混凝土还硬，得用电镐凿

温度影响小低于5℃凝固加速，高于40℃保质期骤降

搅拌需求低必须持续搅拌，停转10分钟就结块

一句话：瓷砖胶储罐不是"装东西的容器"——它是一台带搅拌、加热、保温、防凝于一体的移动反应釜。结构设计错一个细节，整罐料就废了。

二、罐体结构：五层防护，把凝固扼杀在摇篮里

🔥 第一层：内胆——不是普通不锈钢

材质厚度表面处理寿命适用场景

316L不锈钢3-5mm电解抛光Ra≤0.4μm8-10年通用型，

304不锈钢4-6mm镜面抛光5-8年成本敏感型

哈氏合金C-2763-4mm钝化处理15-20年含特殊添加剂的酸性配方

陶瓷内衬2mm+钢壳釉面处理10-15年超高磨损/高腐蚀配方

橡胶衬里5-8mm天然橡胶+耐磨层5-8年大型储罐经济方案

核心设计要点：

内壁：所有焊缝打磨至Ra≤0.8μm，杜绝挂壁点

底部大圆角过渡：R≥50mm（普通储罐R=10mm），让浆料滑向出料口

内部导流板：45°倾斜安装，引导浆料向底部汇集，消除"料桥"

震撼数据：某瓷砖胶厂用普通碳钢罐，3个月内壁挂壁厚度达15mm，清理一次停机2天、人工费8万。换316L电解抛光内胆后，挂壁厚度<0.5mm，连续运行18个月零清理。

🔥 第二层：加热夹套——温度就是生命线

瓷砖胶的"凝固临界点"是15-20℃。低于这个温度，水泥水化加速，乳胶粉破乳，整罐料变成"水泥块"。

加热方式介质温度精度能耗适用场景

蒸汽夹套0.3-0.6MPa蒸汽±2℃中等大型储罐（>10m³）

导热油夹套导热油180-250℃±1℃较低中型储罐，温度均匀

电加热带电热丝±0.5℃较 小型储罐（<5m³）

热水循环60-80℃热水±3℃低保温辅助，节能方案

结构设计：

夹套间距：罐壁外侧焊接螺旋导流槽，间距100-150mm，确保热量均匀分布

底部加热优先：底部夹套面积比侧壁大30%，因为浆料沉底最先凝固

保温层：夹套外包50-80mm微纳隔热板（导热系数≤0.02W/(m·K)），热损失降低70%

算账：一个10m³储罐，不保温每天散热损失约200元蒸汽费；加80mm隔热板后，每天仅损失60元——一年省5万元。

🔥 第三层：搅拌系统——储罐的"心脏"

这是瓷砖胶储罐最核心、最复杂的结构。普通储罐一个螺旋桨就够了，瓷砖胶储罐至少需要三级搅拌。

搅拌级别位置转速功能叶片形式

主搅拌罐底中心30-60 rpm防沉底、打散结块锚式/框式，贴近罐底5mm

副搅拌罐体中部60-120 rpm均匀分散、破碎团块双层桨叶，上下交错

刮壁搅拌罐壁内侧5-15 rpm刮除挂壁、防死角聚氨酯刮板，弹簧压紧

关键结构创新：

① 双层桨叶错位设计

上层桨叶顺时针转，下层逆时针转，形成对流循环

20片第二搅拌叶以旋转轴中垂线对称分布（每组10片）

混合均匀度提升40%，时间缩短50%

② 弹簧自适应刮板

刮板背面装弹簧（预紧力可调），始终贴合罐壁

刮板底面直角处做倾斜过渡，防止浆料堆积

刮板内开水腔+喷嘴，边刮边冲洗，挂壁厚度<0.3mm

③ 底部导流锥

罐底中心设30°锥体，引导浆料向出料口汇聚

锥体表面覆陶瓷涂层，耐磨+防粘

出料口设在锥体点，开阀30秒排空

数据：某瓷砖胶厂采用三级搅拌+刮壁结构后，搅拌效率提升300%，单次搅拌时间从4小时→1.5小时，年节电12万度，挂壁清理频率从每月1次→每年1次。

🔥 第四层：密封系统——双重保险，滴漏零容忍

瓷砖胶一旦泄漏，凝固后比水泥还硬，清理一次停工3天。

密封位置密封形式材质寿命泄漏率

罐盖O型圈+压盖硅橡胶/EPDM3-5年<0.01%/年

人孔快开卡箍+硅胶垫316L+硅胶2-3年零泄漏

出料口球阀+蝶阀双重316L+PTFE5-8年<0.001%/年

搅拌轴密封机械密封+填料密封碳化硅/石墨2-3年<0.005%/年

仪表接口螺纹+厌氧胶316L零泄漏

特殊设计——双重密封罐盖：

第一道：内盖（手拧螺丝+橡胶垫圈），快速拆卸

第二道：外盖（螺纹套+摇把驱动伸缩杆），压紧密封塞

拆卸时反向摇动摇把，螺纹杆带动第二密封塞上升，先泄压再开盖

全程不接触浆料，不凝固，不堵死

血泪教训：某厂用普通法兰盖，3个月法兰面被瓷砖胶糊死，拆盖用了6小时、气割3根螺栓，损失15万。换快开双重密封盖后，30秒开盖，零残留。

🔥 第五层：支腿与基础——稳住10吨"水泥"

部件设计要点标准

支腿可伸缩式，4组均匀分布，底部带万向轮+锁定承重≥1.5倍满载

罐底椭圆封头（非平底），R≥300mm，防积料GB/T 151

基础混凝土基座高出地面200mm，四周设排水沟防积水+防腐蚀

减震支腿底部装橡胶减震垫，振幅≤0.1mm保护搅拌密封

三、智能附件：让储罐"活"起来

智能组件功能量化效果

温度传感器（PT100）罐内4点测温，精度±0.1℃凝固预警提前4小时

液位雷达非接触式测液位，精度±2mm防抽空/溢出

扭矩传感器监测搅拌电机电流，结块预警堵转前30秒报警

称重模块罐底4点称重，精度±0.1%配料/出料自动计量

CIP清洗接口内置清洗喷头，360°清洗时间从4h→30min

远程监控手机APP实时看温度/液位/搅拌状态运维人力减少70%

案例：某头部瓷砖胶企业给50台储罐装了智能系统后：

凝固事故从12次/年→0次

清洗用水减少60%

配料精度从±5%→±0.5%

年省维护费超300万元

四、三种主流结构方案：对号入座

方案结构特点容量优点缺点适用场景

A. 立式搅拌储罐圆柱形+底搅拌+夹套加热1-20m³结构简单、清洗方便、成本低占地大中小企业/多品种小批量

B. 卧式双螺带储罐卧式+内外螺带+夹套+刮壁5-30m³混合均匀、出料、占地小制造复杂、维修难大型生产线/连续生产

C. 移动式配料罐罐体+底阀+万向轮+自动配料0.5-5m³灵活移动、快速换料、多罐并联容量小、需频繁转运工地施工/多点供料

选型铁律：

日产<50吨 → A方案（立式搅拌罐）

日产50-200吨 → B方案（卧式双螺带）

工地/多点 → C方案（移动配料罐）

五、材质选择总表：不是越贵越好

介质特性推荐内胆推荐密封寿命成本指数

普通瓷砖胶（水泥基）316LEPDM10年1.0×

柔性瓷砖胶（高乳胶粉）316L硅橡胶8年1.2×

酸性配方（pH<4）哈氏C-276PTFE15年3.5×

含纤维/砂粒陶瓷内衬碳化硅密封12年2.0×

低温环境（<5℃）316L+电加热硅橡胶10年1.5×

避坑指南：

❌ 碳钢罐+瓷砖胶 = 3个月锈蚀穿孔

❌ 304罐+酸性配方 = 半年点蚀泄漏

❌ 无刮壁搅拌 = 7天挂壁报废

❌ 无加热保温 = 冬天整罐变水泥

六、经济性总账：贵20%，省50%

对比项普通碳钢罐瓷砖胶专用储罐

初始投资基准+20%-30%

使用寿命2-3年10-15年

年维护费15-20万（频繁清理/换件）3-5万

凝固报废损失50-100万/年0元

清洗水/蒸汽费8万/年2万/年

配料精度损失±5%（废品率3%）±0.5%（废品率<0.3%）

15年总成本基准降低45%-55%

一句话：多花的钱，第18个月就通过省下的凝固损失赚回来了——剩下13年零6个月，全是纯利润。

七、未来已来：三大方向重新定义"储罐天花板"

🔥 碳化硅内衬：耐温1600℃，耐酸耐碱，年腐蚀<0.005mm，寿命30年+——酸性瓷砖胶配方的答案

🔥 石墨烯加热膜：贴在罐壁内侧，5分钟升温至60℃，能耗降低60%——告别蒸汽夹套的时代

🔥 AI自适应搅拌：根据扭矩/温度/液位自动调转速，结块预警提前2小时，能耗再降25%——储罐从"被动防凝"变成"主动预判"

结语

瓷砖胶储罐的结构，不是"一个罐子加个搅拌器"——它是五层防护+三级搅拌+双重密封+智能监控的系统工程。每一处圆角、每一道焊缝、每一块刮板，都在和凝固做殊死搏斗。

在"双碳"倒计时的今天，每一台瓷砖胶储罐少凝固一次、少清洗一次、少报废一罐料，就是一座工厂少排万吨CO₂的开始。

选对储罐结构，不是省设备费——是省下十年的凝固损失、百万的清洗成本、千万的产品报废，和一座工厂的命脉。这不是结构设计，这是瓷砖胶企业的生死线。
