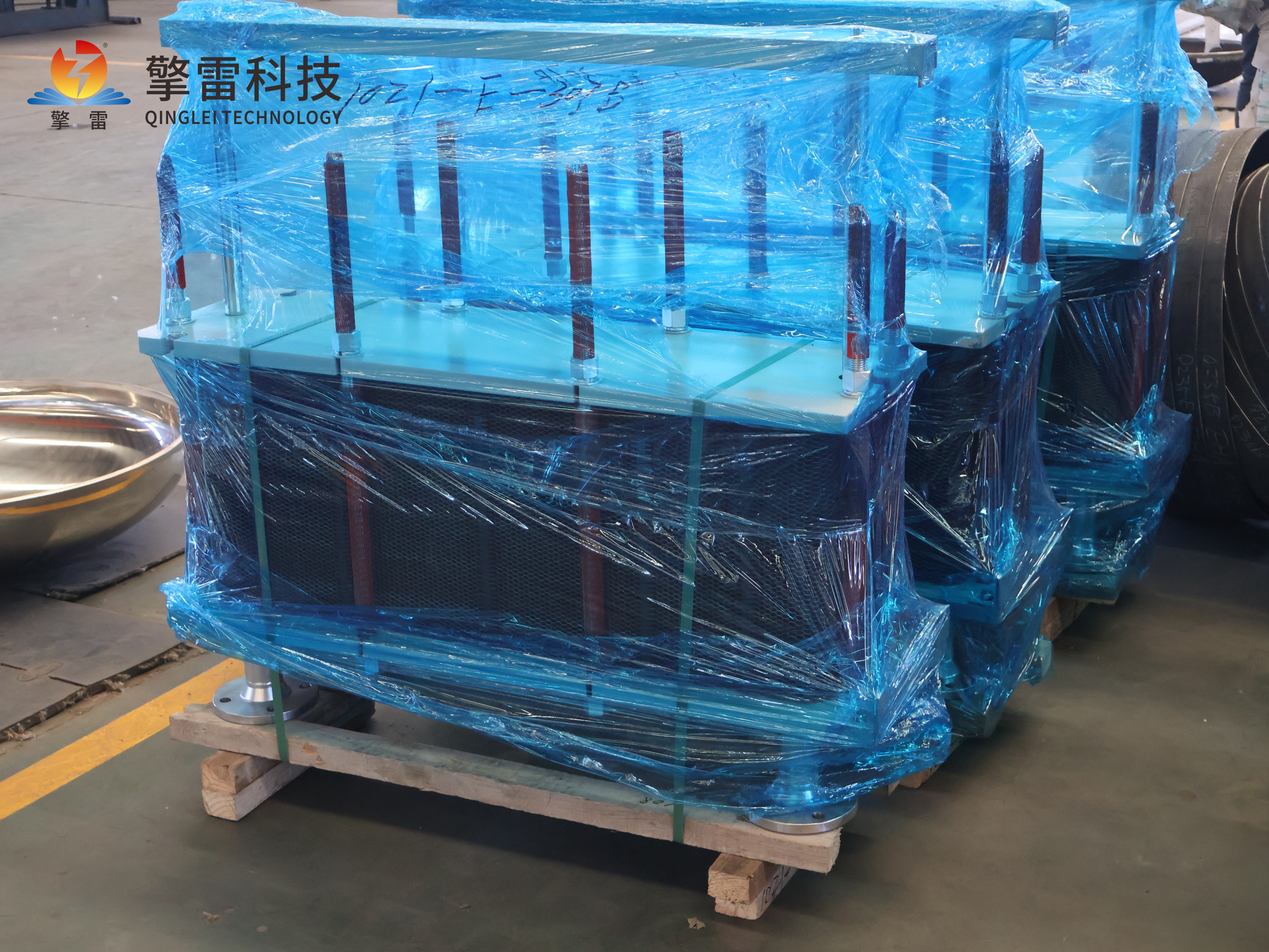

大型板式换热机组-维护
大型板式换热机组的故障，70%源于维护不到位，只有30%是设备本身质量问题。维护得当，寿命20年；维护不当，3年就得换。

大型板式换热机组-维护

大型板式换热机组-维护

大型板式换热机组——维护全攻略：从"被动救火"到"主动预见"，这篇文章把20年经验一次讲透

一、为什么大型板式换热机组的维护，比小设备难10倍？

大型板式换热机组不是"放大版"的小换热器——它是百余片不锈钢板片叠加、数十根夹紧螺栓锁死、循环泵+除污器+仪表阀门一体集成的热力心脏。

维护难点具体表现忽略后果

板片多大型机组板片可达200-500片，拆装一次需4-8小时结垢不及时发现，传热效率月降5%

密封点多每片板有4道密封槽，500片=2000个密封点一个垫片老化=整台泄漏

系统复杂泵+阀+仪表+控制柜+管道，任何一环出问题都连锁反应泵故障→流量不足→板片过热→垫片烧毁→泄漏

介质恶劣高温蒸汽/腐蚀性化工介质/高粘度油品316L板片3个月穿孔

停机代价高大型机组服务供暖/化工/发电，停1小时损失50-200万维护不当=烧钱

行业真相：大型板式换热机组的故障，70%源于维护不到位，只有30%是设备本身质量问题。维护得当，寿命20年；维护不当，3年就得换。

二、维护体系总览：四级防护，把故障扼杀在摇篮里

维护等级周期核心动作责任人耗时

① 日常巡检每班/每日查漏、测温、听声、记参数运行工15分钟

② 常规保养每月/每季清过滤、紧螺栓、查垫片、润滑维修工2-4小时

③ 深度维护每半年/年拆洗板片、换垫片、校准仪表、水压试验专业团队1-2天

④ 大修翻新3-5年换板片、换螺杆、重构控制系统厂家+专业团队3-7天

黄金法则：日常巡检发现的问题占80%，深度维护解决的问题占15%，大修只处理5%的"硬伤"。把前三级做好，大修基本可以免掉。

三、日常巡检（每班/每日）：15分钟决定设备生死

🔥 巡检五步法："看、听、摸、测、记"

步骤检查内容正常标准异常信号紧急处理

看板片间/法兰/阀门有无渗漏无水滴、无锈迹滴漏/水线/锈斑标记位置，记录量，计划停机

听泵运行声/流道声平稳嗡嗡声尖锐啸叫/撞击声/振动加剧立即降负荷，检查气蚀/异物

摸进出口管道温度温差符合设计（如80/60℃）局部过热/过冷检查流量是否不足/结垢

测进出口压力/温度/流量压降≤初始值+10%压降突升20%+/温度偏离5℃+压降高→先清过滤器；温度低→查结垢

记all参数录入台账建立趋势曲线参数持续恶化对比历史数据，预判故障

🔥 关键参数红线（大型机组必看）

参数正常范围预警线停机线

压降（ΔP）≤0.08-0.12 MPa>初始值15%>初始值30%

冷侧出口温度达设计值±2℃偏低3-5℃偏低>5℃

夹紧尺寸偏差≤±0.2N mm（N=板片数）>±0.5N mm>±1.0N mm

密封垫弹性指甲掐后2秒回弹5秒回弹不回弹/硬脆

泵电流≤额定值90%90-100%>100%（跳闸）

真实案例：某热力公司运行工每天花15分钟巡检，发现3号机组压降从0.06MPa缓慢升至0.09MPa——提前2周预判结垢，安排在线清洗，避免了一次非计划停机（损失80万元）。而隔壁电厂没巡检，压降飙到0.15MPa才发现，拆开一看板片结垢3mm厚，清洗+换垫片花了12万，停机3天损失200万。

四、常规保养（每月/每季）：四大核心动作

动作①：清洗过滤器——守好"大门"

大型机组进出口各有Y型过滤器+除污器，这是板片的"保镖"。

部件清洗周期清洗方法注意事项

Y型过滤器每月1次拆开滤网，高压水枪冲洗（压力≤0.6MPa）滤网破损立即更换，别让焊渣冲进板片流道

除污器每季1次打开排污阀，排出锈泥杂物排污后检查密封，防止二次泄漏

板片入口滤网每月1次软刷+清水冲洗禁止用酸洗，不锈钢滤网耐酸但密封胶不耐

血泪教训：某化工企业3个月没清过滤器，滤网被聚合物堵死，介质流量降至设计值40%，板片局部过热，3片不锈钢板变形，换片费+停机费=180万。清过滤器成本50元，不清的代价180万。

动作②：复紧夹紧螺栓——防漏的"命脉"

夹紧螺栓是大型机组最容易被忽视的"命门"。

检查项方法标准频率

夹紧尺寸卷尺量两压紧板间距偏差≤±0.2N mm（N=板片总数）每月

螺栓松动力矩扳手抽检10%螺栓力矩达标值±5%每季

螺杆锈蚀目视+手动试拧螺母能手动旋转每月

导杆对齐目测板片边缘无偏移、无错位每季

操作要点：

复紧必须对角均匀，每次拧3mm，分3-5次完成

只能在无压、室温条件下调整

拧紧后标记线对齐，下次一眼看出松没松

螺杆每年涂黄油或套塑料保护套，防锈死

惨案警示：某电厂想拆机清洗，发现12根螺杆有8根锈死在螺母上，扳手拧不动，气割切断螺杆，重新穿螺杆+调平行花了3天，损失60万。每月涂一次黄油，成本2块钱。

动作③：检查密封垫片——整台设备的"阿喀琉斯之踵"

密封垫片是大型机组寿命最短的部件（橡胶类1-3年，EPDM/Viton可达3-5年），也是泄漏的第一元凶。

检查方法判断标准处理方式

停机时目视老化/龟裂/变形/溶胀/掉渣立即更换

指甲掐测试掐后2秒内回弹=合格；5秒回弹=将废；不回弹=报废按周期预防性更换

透光法查裂纹暗室中用强光透过板片密封槽发现裂纹立即换片

粘接剂残留检查丙酮擦拭密封面，检查有无老化粘接剂化学清洗去除

更换要点：

垫片材质/尺寸/形状必须与原装一致

安装前密封槽用丙酮擦净，涂薄层粘接剂（火柴宽度）

垫片放入后压重物固定，防止错位

大型机组备件库常备1-2套垫片，停机2小时内换完

数据：大型机组泄漏故障中，62%是垫片老化，23%是螺栓松动，15%是板片变形。搞定垫片，就搞定了大半个维护。

动作④：润滑与仪表校准

部件润滑周期润滑剂仪表校准周期

阀门旋转部件每月锂基脂/黄油压力表/温度计每半年

循环泵轴承每季轴承专用脂流量计每年

夹紧螺杆每月防锈黄油安全阀每年校验

控制柜铰链每季硅油传感器每半年

五、深度维护（每半年/年）：拆机清洗，让板片"重获新生"

🔧 拆洗流程（标准8步）

第①步：安全隔离 → 关阀门、泄压、排空、挂牌上锁（LOTO）

第②步：拆接管 → 标记所有接口，拍照记录原始状态

第③步：松螺栓 → 对角松开，每次松3mm，分5次

第④步：取板片 → 逐片取出，编号排列，检查每片

第⑤步：清洗板片 → 化学浸泡+机械刷洗（见下文）

第⑥步：换垫片 → 全部更换新垫片（别省这个钱）

第⑦步：回装 → 按编号逆序叠放，对角紧螺栓，恢复夹紧尺寸

第⑧步：水压试验 → 1.25倍设计压力，保压30分钟，无渗漏

大型机组拆洗耗时：200片板片，2人协作，约4-6小时完成。

🧪 清洗方案：对症下药

垢型特征推荐药剂浓度/温度时间禁忌

水垢（最常见）白色硬垢，CaCO₃/CaSO₄氨基磺酸/柠檬酸5-10%，40-60℃2-4小时禁浓盐酸（腐蚀316L）

油垢/有机物黑色粘稠，含油脂/胶体NaOH+表面活性剂2-3% NaOH，50℃碱洗1h→酸洗残留禁用有机溶剂（溶垫片）

铁锈红棕色，供暖系统常见氨基磺酸5%，40℃1-2小时清洗后Cl⁻<25mg/L

生物粘泥滑腻、有异味NaClO+柠檬酸200ppm+3%酸交替浸泡禁高浓度氯（蚀不锈钢）

混合垢多层复合碱洗→酸洗→碱洗三步视成分定6-8小时每步后清水冲净，pH≥7

机械清洗注意：

用软尼龙刷或高压水枪（≤10MPa）

禁用钢丝刷/砂纸（划伤板片=损伤）

板片厚度仅0.5-0.8mm，划一道痕=传热效率降10%

在线化学清洗（不拆机）：适用于结垢较轻或不便停机的场景。在进出口接清洗口，配药循环2-4小时，正反换向切换。大型机组建议每季度做一次在线清洗，延长拆洗周期从6个月→12个月。

📋 拆洗时板片检查标准

板片状态判定方法处理方式

完好表面光洁，无腐蚀/裂纹回装继续使用

轻微腐蚀透光法见点蚀（<0.5mm深）评估后回装

中度腐蚀点蚀>0.5mm或均匀腐蚀>0.1mm更换

裂纹透光法见线状暗影必须更换

变形/翘曲平板检验（间隙>1mm）更换或校正

涂层脱落目视涂层起皮/脱落评估介质腐蚀性后决定

大型机组板片成本：316L板片约80-150元/片，500片=4-7.5万。但如果不及时换腐蚀片，串液导致整批产品报废，损失可达数百万。花7万换板片，省700万停产费，这笔账太划算。

六、四大常见故障：快速诊断+精准打击

🔥 故障1：泄漏（外漏/内漏）——占故障总量60%

现象原因诊断方法处理方案

板片间滴漏垫片老化/螺栓松动/夹紧尺寸偏大标记渗漏点，拆开对应位置换垫片+复紧螺栓+调夹紧尺寸

法兰处泄漏法兰密封面损伤/螺栓松动目视+力矩检测研磨法兰面+均匀紧螺栓

串液（冷热混合）板片穿孔/裂纹/垫片失效测冷侧出口有无热介质成分透光法找裂纹片→更换

运行中突然大量泄漏垫片被冲出/板片断裂紧急停机，拆开检查换片+查介质流速是否超标

根因分析：大型机组泄漏，垫片问题占62%，螺栓松动占23%，板片损伤占15%。先查垫片和螺栓，85%的泄漏不用换板片就能解决。

🔥 故障2：压降过大——泵电费飙升的"隐形杀手"

原因占比特征处理

板片结垢>90%压降随时间缓慢上升化学清洗+在线清洗预防

过滤器堵塞5%压降突升，流量骤降清过滤器（10分钟搞定）

流速超标3%新装即压降大调阀门/换泵

板片装反/错位1%局部堵塞，压降不均拆开纠正

介质粘度高1%冷启动时压降大，热后正常预热介质/选适配板片

算账：压降从0.06MPa升至0.12MPa，泵功耗增加40%-60%。一台大型机组年电费100万，压降超标一年多烧40-60万电费。每月清一次过滤器，年省40万。

🔥 故障3：换热效率下降——温度达不到要求

原因诊断处理

板片结垢进出口温差缩小，压降升高拆洗板片

流量不足泵电流低，阀门开度小查泵/阀门/管路

板片内漏串液冷侧出口检出热介质成分透光法查裂纹片

并联机组流量不均多台并联，有的热有的冷平衡阀调节

热源不足一次侧温度/流量不够联系热源方

🔥 故障4：异常振动/噪声——设备在"喊救命"

声音特征原因紧急处理

尖锐啸叫流速过高/气蚀/异物降流量，查过滤器

撞击声板片松动/螺栓脱落立即停机，防板片飞出

低频轰鸣泵轴承损坏/基础松动停泵检修

周期性"咔嗒"垫片疲劳脱落停机检查密封

七、冬季/夏季特殊维护：两个"死亡季节"的保命指南

❄️ 冬季防冻（北方机组必看）

风险措施成本

残余水结冰胀裂板片停机后必须排空设备内所有水0元（关阀+打开低点排污）

管道冻裂伴热带/保温层检查2000-5000元/次

垫片低温硬化选用低温型EPDM（-40℃）差价30%

泵冻坏泵体排空+涂防冻液500元/台

铁律：冬季停机，先关热源→等5分钟→停泵→关供水→开低点排污阀排空。少一步，冻裂一台机组=损失50-200万。

☀️ 夏季防垢（南方/沿海机组必看）

风险措施效果

高温结垢加速缩短在线清洗周期至每月1次结垢速率降60%

藻类滋生补水加氯处理（余氯0.5-1ppm）生物粘泥减少80%

垫片高温老化选用Viton垫片（耐温200℃）寿命从2年→4年

泵气蚀降低安装高度/加稳压罐泵寿命延长3年

八、智能化升级：从"人盯设备"到"AI预判故障"

智能技术效果量化数据适用场景

在线压降监测实时追踪ΔP变化，结垢预警提前30天清洗周期延长50%所有大型机组

光纤测温板片表面温度梯度监测，精度±0.1℃串液/泄漏预警提前4个月化工/高温工况

AI趋势分析历史数据建模，预测垫片寿命/板片腐蚀维护成本降低40%大型机组群

数字孪生虚拟映射运行状态，模拟清洗效果清洗效率提升20%旗舰项目

声波监测识别异常振动/啸叫/撞击故障预警准确率>95%泵+板片联合监测

远程运维平台手机APP实时看参数/接报警运维人力减少60%多站点集中管理

案例：某热力集团给50台大型板式换热机组装了在线监测+AI平台后：

非计划停机从12次/年→1次/年

年维护费从300万→120万

清洗周期从3个月→8个月

垫片寿命从2年→3.5年

年综合节省超800万元

九、维护档案：被90%的企业忽略的"隐形资产"

档案内容记录频率价值

运行参数（T/P/Q/ΔP）每日趋势分析，预判故障

巡检记录每日责任追溯，保险理赔

清洗记录（药剂/时间/效果）每次优化清洗方案

垫片更换记录（日期/批次/材质）每次追踪供应商质量

板片检查记录（编号/状态）每次拆洗评估剩余寿命

故障维修记录每次根因分析，避免重复

仪表校准记录每次数据可信度保障

一句话：没有档案的维护=盲人摸象。有档案的维护=精准医疗。3年档案数据，能帮你省下5年的试错成本。

十、维护成本总账：花1块钱维护，省10块钱 repair

对比项不维护/少维护科学维护（四级体系）

设备寿命5-8年15-20年

非计划停机5-10次/年<1次/年

年维护费用高（频繁大修）降低50%-70%

清洗费用年4次×10万=40万年2次×6万=12万

垫片费用紧急采购×3倍价计划采购×1倍价

停机损失5次×100万=500万<1次×100万=100万

能耗（结垢额外）年多耗50万基线水平

15年总成本基准降低45%-55%

算账：一台大型板式换热机组（投资200万），科学维护年投入8-15万，15年总投入120-225万。不维护年损失100-150万，15年总损失1500-2250万。花15万维护，省1500万损失——ROI=100倍。

十一、专业团队 vs 自己动手：怎么选？

维护动作自己动手请专业团队

日常巡检/记参数✅ 运行工即可—

清过滤器/紧螺栓/润滑✅ 维修工即可—

查垫片弹性/换垫片✅ 培训后可做大型机组建议专业

化学清洗（在线）⚠️ 需培训+防护✅ 推荐

拆洗板片/换板片❌ 风险高✅ 必须专业

换螺杆/调平行/水压试验❌ 需专用工具✅ 必须专业

数字孪生/AI部署❌ 需厂家✅ 必须厂家

建议：日常维护自己做（省人力成本），深度维护请专业团队（省设备风险），智能化请厂家（省技术风险）。三层防护，缺一不可。

结语

大型板式换热机组的维护，不是"出了问题再修"——它是每天15分钟巡检×365天×20年=10950分钟的持续投入，换来的是零非计划停机、20年不换机、年万的回报。

看垫片、清过滤、紧螺栓、抹黄油——这四个动作，做成习惯，你那台娇气的大型板式换热机组，立马变成不知疲倦的劳模。

选对维护策略，不是省维护费——是省下十年的停产风险、百万的维修账单、千万的产品报废损失，和一座工厂的安全底线。这不是维护指南，这是工业命脉的保养手册。
