纺织染色换热器-简介

纺织染色换热器：精准温控与高效换热的核心设备

一、技术原理与核心结构

纺织染色换热器通过高温介质（如蒸汽、热水）与低温流体（染液、废水）的热交换，实现染色工艺中温度的精准控制。其核心结构包括：

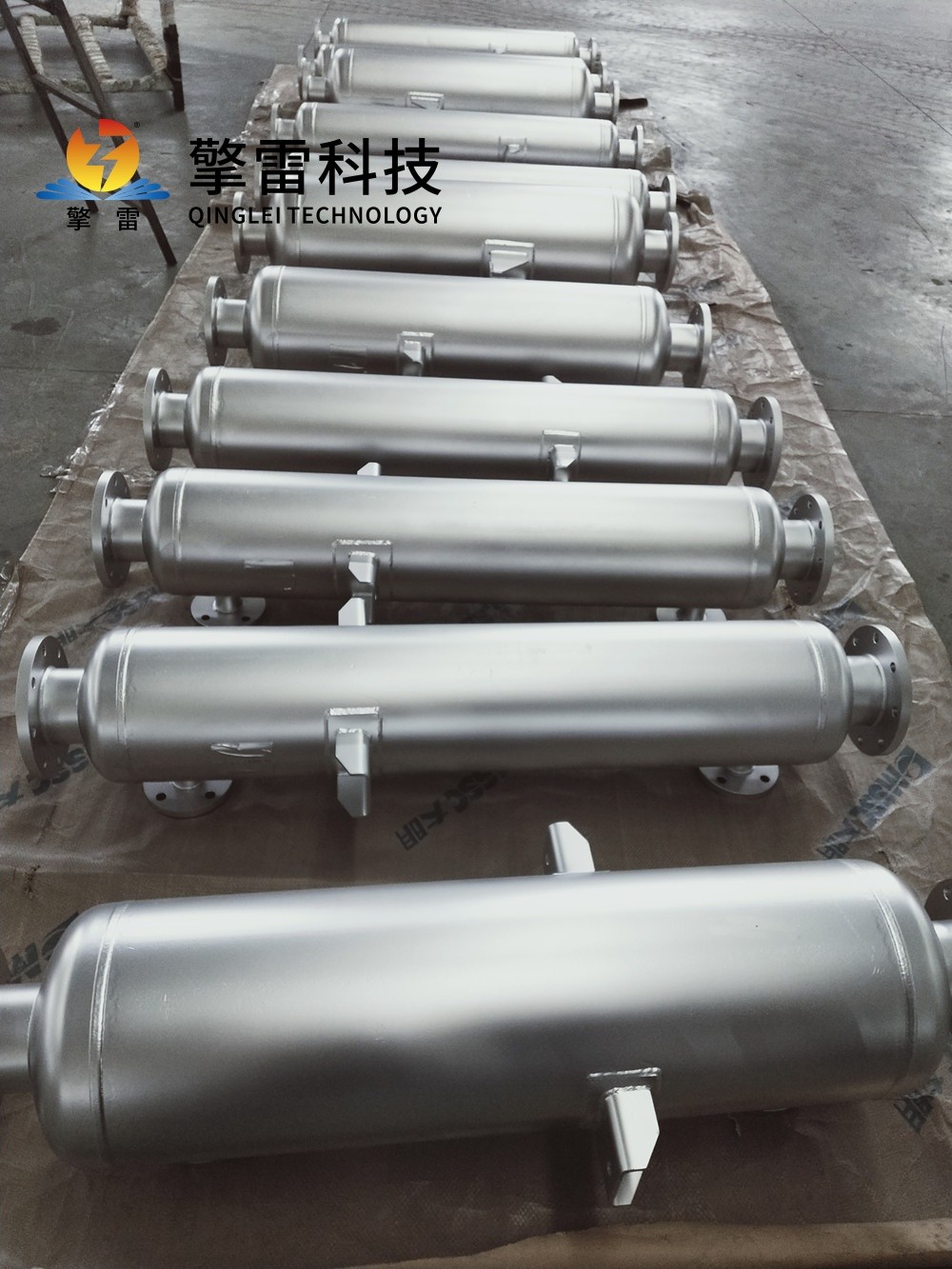

管壳式换热器：由壳体、管束、管板和封头组成，高温介质在壳程流动，染液在管程流动，通过管壁传递热量。其结构坚固，可承受高压高温，但传热系数较低，占地面积较大。

板式换热器：由波纹金属板叠装而成，冷热流体在相邻板片间流动，通过板片进行热交换。其传热系数高、结构紧凑，但易堵塞，对流体清洁度要求高。

螺旋板式换热器：由两张平行金属板卷制成螺旋形通道，冷热流体逆流换热。其传热效率高，可处理含固体颗粒的流体，但检修困难。

翅片管式换热器：在基管表面焊接翅片，大幅增加传热面积，提高换热效率。其结构多样，适用于不同温度和流速的流体换热。

二、性能优势：高效、精准、耐用

高效换热：

板式换热器传热系数达800-1500W/(m²·℃)，较管壳式提升40%-50%，可快速调节染液温度，缩短升温时间至30分钟以内（如针织物间歇式染色）。

翅片管式换热器通过翅片增加传热面积，传热效率提升30%-50%，适用于高粘度染液或含纤维碎屑的流体。

精准温控：

板式换热器通过调节蒸汽流量，可使染液温度波动范围≤±1℃，满足活性染料染色（60-80℃）的均匀性要求。

螺旋板式换热器利用螺旋通道的湍流效应，确保染液温度均匀性，避免色花、色差等质量问题。

耐腐蚀与耐用性：

翅片管式换热器采用不锈钢、铝等耐腐蚀材料，翅片与基管通过高频焊接或钎焊连接，抗腐蚀性能优异，寿命超10年。

管壳式换热器可选钛合金、镍基合金等材料，适应含氯离子、硫化物等腐蚀性介质的染色废水，壁厚减薄率低于0.01mm/年。

适应复杂工况：

螺旋板式换热器可处理粘度达500mPa·s的染液，流速低至0.2m/s时仍能实现高效换热。

翅片管式换热器设计压力达35MPa，工作温度覆盖-196℃至1200℃，满足超临界流体染色等工况需求。

三、应用场景：染色工艺的全流程覆盖

染液加热与冷却：

管壳式换热器用于染液预热，蒸汽在壳程冷凝放热，染液在管程升温至工艺温度（如棉纤维染色需90-95℃），升温速率提升50%。

板式换热器在染色后整理阶段快速冷却染液，防止纤维过度收缩，提高成品尺寸稳定性。

废水余热回收：

螺旋板式换热器回收染色废水（80-90℃）中的热能，预热新鲜水至60-70℃，能源利用率提升15%-20%，降低蒸汽消耗。

翅片管式换热器在定型机废气处理中，回收高温废气（150-180℃）的热量，用于加热染色前处理液，吨布能耗降低8-10kg标煤。

超临界流体染色：

钛合金翅片管式换热器承受超临界二氧化碳（SC-CO₂）的35MPa高压和220℃高温，实现染料均匀分散，染色深度提升20%-30%。

四、优化策略：解决结垢、腐蚀与能效难题

抗结垢设计：

翅片管式换热器采用螺旋翅片结构，增强流体湍流，减少污垢沉积，清洗周期延长至6个月。

板式换热器选用人字形波纹板片，污垢热阻降低30%，配合在线清洗（CIP）系统，恢复传热效率至95%以上。

耐腐蚀材料应用：

镍基合金（C-276）管束在含5% NaCl的染色废水中，年腐蚀速率低于0.025mm，寿命较316L不锈钢延长3倍。

碳化硅涂层翅片管在1200℃高温烟气中，耐腐蚀性能优于金属材料，适用于垃圾焚烧炉烟气余热回收。

能效提升技术：

微通道翅片管式换热器将水力直径缩小至0.5-1mm，传热系数提升至3000W/(m²·℃)，体积缩小50%，能耗降低25%。

热管换热器利用相变传热，热回收效率达90%以上，在定型机废气处理中，年节约蒸汽成本超50万元。

五、未来趋势：智能化与绿色化融合

智能监控系统：

集成物联网传感器，实时监测换热器进出口温度、压力、流量，通过AI算法自动调节蒸汽阀门开度，使染液温度波动范围≤±0.5℃。

数字孪生技术模拟换热器运行状态，预测结垢趋势，提前触发清洗程序，减少非计划停机。

绿色材料与工艺：

生物基防垢剂（如壳聚糖）替代化学药剂，降低废水COD值，满足环保要求。

3D打印技术制造复杂流道结构的换热器，减少材料浪费，碳足迹降低40%。

多功能集成设计：

翅片管式换热器与静电除尘器一体化，在回收废气热量的同时捕获PM2.5颗粒，实现热能回收与空气净化双重功能。

板式换热器与膜分离技术耦合，从染色废水中回收染料和助剂，资源利用率提升30%-50%。
