碳酸钠列管式换热器

碳酸钠列管式换热器：工业热交换的精密解决方案

技术原理与核心结构

碳酸钠列管式换热器基于间壁式换热原理，通过管程与壳程的协同作用实现高效热交换。其核心结构由壳体、管束、管板、封头及折流板构成：

管程设计：碳酸钠溶液在管内流动，通过强制对流传递热量至管壁。典型工况下，溶液浓度20%-35%，入口温度80-105℃，出口温度可达105-150℃，蒸汽压力0.3-0.6MPa。

壳程设计：冷却水或蒸汽在壳体内经折流板引导形成螺旋湍流，强化对流换热。弓形折流板间距为壳径的20%-25%，可提升传热系数20%-50%；螺旋折流板更可降低压降30%，同时增强抗结垢能力。

传热机制：通过“对流-传导-对流"三步传热，总传热系数可达800-1200W/(m²·K)，较传统设备效率提升30%-50%。

设计要点与材料选择

材料适配策略

耐蚀性分级：低浓度（≤20%）、低温（≤80℃）工况选用碳钢+环氧涂层；高浓度（≥30%）、高温（≥100℃）场景采用钛材（TA2）或哈氏合金C-276，耐蚀速率低于0.01mm/年，寿命延长3-5倍。

防结晶设计：管内壁粗糙度控制在Ra≤0.8μm，流速维持1.5-2.5m/s，延缓碳酸钠结晶附着。例如，某化工企业通过流速优化使清洗周期从2个月延长至8个月。

结构优化创新

管束参数：优先选用Φ19×2mm或Φ25×2.5mm小管径管束，配合三角形排列（管间距1.25倍管径），单位体积传热面积提升40%。

折流板革新：采用螺旋折流板使壳程流体形成三维湍流，压降降低20%-30%；可拆卸折流板设计便于在线清洗，维护成本降低40%。

多流程配置：通过管箱隔板实现2-4管程设计，流速提升至4倍，对流换热系数同步增强。

典型应用场景

化工生产

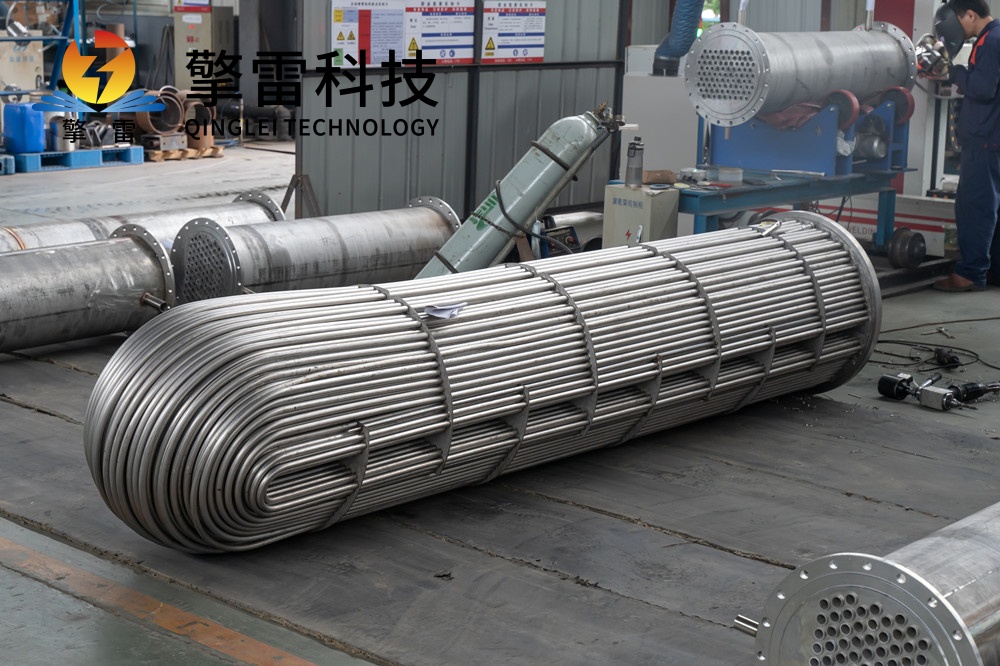

蒸发结晶：将稀碳酸钠溶液（10%-20%）加热至沸点（105-110℃），蒸发水分制备十水合碳酸钠结晶。某企业采用U型管式换热器，蒸汽消耗降低18%，年节约标煤1200吨。

冷却结晶：高温饱和溶液（30%-35%）冷却至40-50℃析晶，钛材换热器在200℃高温下稳定运行，年处理量突破200万吨。

食品与制药

无菌换热：双管板结构实现培养基灭菌温度波动±0.5℃，合格率提升15%，满足FDA/GMP标准。

UHT灭菌：特殊抛光管束（Ra≤0.4μm）配合CIP系统，清洗剂消耗降低40%，保障乳制品安全品质。

能源回收

锅炉余热利用：粉煤锅炉烟气余热回收，通过列管式换热器预热空气，燃烧效率提升5%，年减少煤炭消耗3.2万吨，CO₂减排8.7万吨。

核电站冷却：TP316L不锈钢换热器在高温高压辐射环境下，热电转换效率突破50%。

维护挑战与智能升级

污堵与腐蚀对策

化学清洗：采用5%柠檬酸溶液循环清洗，或EDTA络合剂处理无机/有机污堵，年清洗周期从3个月延长至6个月。

机械清洗：高压水枪（≥0.8MPa）配合钻头疏通，堵塞管道可快速恢复通量。

在线监测：光纤光栅传感器实时监测管束应变，故障预警准确率达98%，非计划停机减少75%。

智能控制趋势

数字孪生：构建三维热场模型，优化折流板间距与流速分布，某石化企业裂解炉空气预热器排烟温度降低15℃，年节标煤1.2万吨。

AI优化：LSTM神经网络动态调整流体参数，综合能效提升18%，压降管理实现±5%精准控制。

未来发展方向

材料创新：碳化硅-石墨烯复合涂层导热系数突破300W/(m·K)，耐温提升至1500℃；纳米涂层使结垢量减少70%。

结构微型化：3D打印微通道设计比表面积达800m²/m³，传热系数突破20000W/(m²·℃)。

绿色制造：建立碳化硅废料回收体系，材料闭环利用降低生产成本20%，助力“双碳"目标实现。

碳酸钠列管式换热器通过材料-结构-操作的协同优化，在化工、食品、能源等领域展现出性能。随着智能监测与材料科学的突破，该技术将持续推动工业热交换向高效、可持续方向演进，成为实现绿色生产的关键装备。
