防老剂废水缠绕管换热器作为一种高效的换热设备，具有结构紧凑、传热系数高、适应性强等优点，在防老剂废水处理中展现出良好的应用前景。深入研究其结构特点并进行优化设计，对于提高防老剂废水处理效率和经济性具有重要意义。

防老剂废水特性及处理需求

1 废水成分

防老剂废水主要来源于生产过程中的洗涤、蒸馏、结晶等工序。其成分复杂，包含未反应的原料、中间产物、目标产物防老剂以及各种添加剂等有机物，这些有机物大多具有生物毒性，难以被微生物降解。同时，废水中还含有一定量的重金属离子，如铬、铅、汞等，以及高浓度的盐分，如氯化钠、硫酸钠等。

2 物理化学性质

防老剂废水通常呈酸性或碱性，pH 值波动较大。由于含有大量溶解性固体和悬浮物，废水的粘度较高，流动性较差。此外，部分防老剂在高温下易分解或发生化学反应，产生新的污染物，因此对处理过程中的温度控制要求较为严格。

3 处理需求

针对防老剂废水的特性，其处理过程需要实现以下几个目标：一是去除废水中的有机污染物和重金属离子，使其达到国家排放标准；二是回收废水中的有用物质，如未反应的原料和目标产物，实现资源的循环利用；三是有效控制处理过程中的温度，避免因温度过高导致污染物分解或反应失控。因此，选择合适的换热设备，实现热量的高效传递和精确控制，是防老剂废水处理的关键环节。

缠绕管换热器结构组成及特点

1 缠绕管

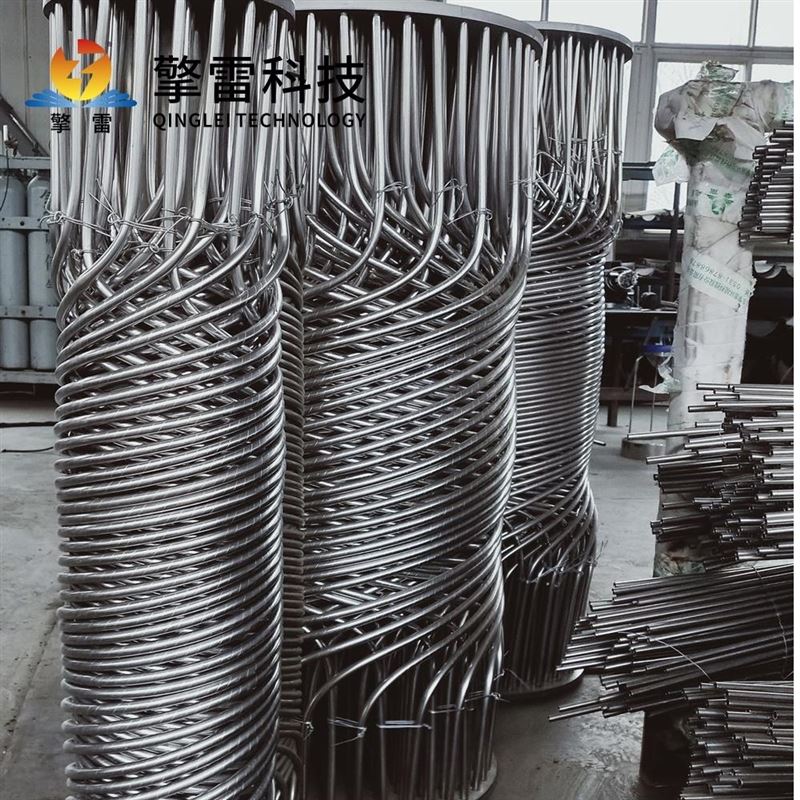

• 结构形式：缠绕管是缠绕管换热器的核心部件，通常由一根或多根内管和外管组成。内管用于输送热流体，外管则缠绕在内管外部，形成螺旋状的流道，冷流体在其中流动。这种结构使得流体在流动过程中产生强烈的湍流，大大提高了传热系数。

• 材质选择：考虑到防老剂废水的腐蚀性，缠绕管的材质应具有良好的耐腐蚀性能。常用的材质包括不锈钢、钛合金、哈氏合金等。对于含有高浓度氯离子的废水，钛合金具有优异的耐腐蚀性，是较为理想的选择；而对于含有强酸或强碱的废水，哈氏合金则能表现出更好的适应性。

• 缠绕方式：缠绕管的缠绕方式直接影响换热器的性能。常见的缠绕方式有等螺距缠绕和变螺距缠绕。等螺距缠绕工艺简单，制造方便，但流体在流道内的分布相对不均匀；变螺距缠绕可以根据流体的流动特性调整螺距，使流体在流道内分布更加均匀，提高传热效率，但制造工艺相对复杂。

2 壳体

• 结构类型：壳体是缠绕管换热器的外壳，起到容纳流体和保护缠绕管的作用。根据缠绕管的布置方式，壳体可分为立式和卧式两种结构类型。立式壳体占地面积小，适用于空间有限的场合；卧式壳体则便于安装和维护，流体在壳程内的流动相对平稳。

• 材质要求：壳体材质应具有足够的强度和耐腐蚀性，以承受内部流体的压力和腐蚀作用。常用的材质有碳钢、不锈钢等。对于腐蚀性较强的防老剂废水，应选择不锈钢材质制作壳体，并在壳体内表面进行防腐处理，如涂覆防腐涂料或采用衬里工艺。

• 内部结构：为了改善壳程流体的流动状态，提高传热效率，壳体内部通常设置有折流板。折流板的形式有多种，如弓形折流板、圆盘 - 圆环形折流板等。弓形折流板结构简单，制造方便，但会导致流体在壳程内产生流动死角；圆盘 - 圆环形折流板则能有效减少流动死角，提高流体的湍流程度，但制造工艺相对复杂。

3 进出口接管

• 位置与尺寸：进出口接管是流体进出缠绕管换热器的通道，其位置和尺寸应根据换热器的结构和工艺要求进行合理设计。一般来说，进口接管应设置在换热器的下部，出口接管设置在上部，以利于流体的自然流动和排气。进出口接管的尺寸应根据流体的流量和流速进行计算确定，以确保流体能够顺利进出换热器，同时避免产生过大的压力降。

• 连接方式：进出口接管与壳体和缠绕管的连接方式应牢固可靠，密封性好，以防止流体泄漏。常见的连接方式有焊接、法兰连接等。焊接连接强度高，密封性好，但一旦出现泄漏，维修难度较大；法兰连接则便于安装和拆卸，维修方便，但需要定期检查和更换密封垫片，以确保密封性能。

4 其他部件

• 支撑结构：为了确保缠绕管在运行过程中的稳定性，防止其因流体冲击或热膨胀而产生变形，换热器内部应设置有支撑结构。支撑结构可以是支撑板、支撑杆等，其材质应与缠绕管和壳体相匹配，具有良好的强度和耐腐蚀性。

• 排液和排气装置：在换热器停机检修或清洗时，需要将内部的流体排出。因此，换热器应设置有排液口，并配备相应的排液阀门。同时，为了排除换热器内部的空气，避免产生气阻，影响换热效果，还应设置有排气口和排气阀门。

缠绕管换热器结构对防老剂废水处理的适应性分析

1 耐腐蚀性

缠绕管换热器通过合理选择材质，如采用不锈钢、钛合金等耐腐蚀材料制作缠绕管和壳体，并采用防腐处理工艺，能够有效抵抗防老剂废水中的有机物、重金属离子和盐分的腐蚀，保证设备的使用寿命和运行稳定性。

2 传热效率

缠绕管的螺旋结构和变螺距缠绕方式，使流体在流动过程中产生强烈的湍流，大大提高了传热系数。同时，壳体内部的折流板能够改善壳程流体的流动状态，减少流动死角，进一步增强了传热效果。这对于需要精确控制温度的防老剂废水处理过程至关重要，能够快速实现热量的传递和温度的调节。

3 适应复杂工况

防老剂废水的粘度较高，流动性较差，且成分复杂，物理化学性质不稳定。缠绕管换热器的紧凑结构和灵活的设计能够适应这些复杂工况，通过调整缠绕管的参数和壳体的内部结构，优化流体的流动路径，确保换热器在不同工况下都能高效运行。

工程案例分析

1 项目概况

某橡胶助剂生产企业，在防老剂生产过程中产生大量废水，需要进行处理后达标排放。原处理系统中使用的换热器为传统的列管式换热器，由于防老剂废水的腐蚀性强，换热器经常出现泄漏问题，导致处理系统频繁停机检修，影响了生产的正常进行。为了提高处理效率和设备可靠性，企业决定采用缠绕管换热器替代原有的列管式换热器。

2 结构优化设计

• 材质选择：根据废水的成分和腐蚀性，缠绕管选用钛合金材质，壳体采用不锈钢材质，并在壳体内表面涂覆防腐涂料，以提高设备的耐腐蚀性能。

• 缠绕方式优化：采用变螺距缠绕方式，根据流体的流动特性调整螺距，使流体在缠绕管内的分布更加均匀，提高传热效率。

• 折流板改进：将原有的弓形折流板改为圆盘 - 圆环形折流板，减少壳程流体的流动死角，增强流体的湍流程度，进一步提高传热效果。

3 应用效果

经过结构优化后的缠绕管换热器投入使用后，取得了显著的应用效果。设备运行稳定，未再出现泄漏问题，处理系统的停机检修次数大幅减少，生产效率得到显著提高。同时，换热器的传热效率提高了[X]%，能源消耗降低了[X]%，有效降低了企业的生产成本。该案例表明，通过对缠绕管换热器的结构进行优化设计，能够使其更好地适应防老剂废水处理的需求，提高处理效率和经济效益。

结论与展望

缠绕管换热器凭借其结构和优异的性能，在防老剂废水处理中具有广阔的应用前景。通过合理选择材质、优化缠绕方式和壳体内部结构等措施，能够有效提高换热器的耐腐蚀性、传热效率和适应复杂工况的能力。未来的研究可以进一步探索新型的缠绕管结构和材质，结合智能化控制技术，实现缠绕管换热器的自动化运行和远程监控，为防老剂废水处理提供更加高效、可靠、节能的解决方案。
