氢氧化钠列管式换热器：设计、应用与维护全解析

摘要：本文主要围绕氢氧化钠列管式换热器展开深入探讨。阐述了氢氧化钠的物理化学性质对换热器选材和设计的影响，详细介绍了列管式换热器的结构特点与工作原理。分析了其在化工、冶金等多个行业中的应用场景，同时指出了运行过程中可能出现的问题，并提出了相应的维护策略。最后对其未来发展趋势进行了展望，旨在为氢氧化钠列管式换热器的合理设计、安全应用和有效维护提供全面的参考。

一、引言

氢氧化钠（NaOH），俗称烧碱、火碱、苛性钠，是一种具有强腐蚀性的强碱。在化工、冶金、造纸、纺织等众多工业领域有着广泛的应用。在这些生产过程中，常常需要对氢氧化钠溶液进行加热、冷却等温度调节操作，以满足不同的工艺要求。列管式换热器作为一种常用的换热设备，因其结构简单、换热效率高、适应性强等优点，在氢氧化钠相关工艺中得到了广泛应用。然而，由于氢氧化钠的强腐蚀性，对列管式换热器的选材、设计和维护都提出了特殊的要求。

二、氢氧化钠的性质及对换热器的影响

（一）物理性质

氢氧化钠在常温下为白色固体，易溶于水，溶解时会放出大量的热。其水溶液具有强碱性，粘度随浓度和温度的变化而变化。高浓度的氢氧化钠溶液具有一定的粘性，这会影响流体在换热器内的流动状态，进而影响换热效率。

（二）化学性质

氢氧化钠具有强腐蚀性，能与多种物质发生化学反应。它可以腐蚀金属材料，尤其是对铝、锌、锡等活泼金属及其合金的腐蚀作用更为强烈。在与空气中的二氧化碳接触时，会反应生成碳酸钠，导致溶液成分发生变化。这些化学性质要求换热器的材料必须具有良好的耐碱腐蚀性能，以避免设备在运行过程中被腐蚀损坏，保证生产的正常进行。

三、列管式换热器的结构与工作原理

（一）结构组成

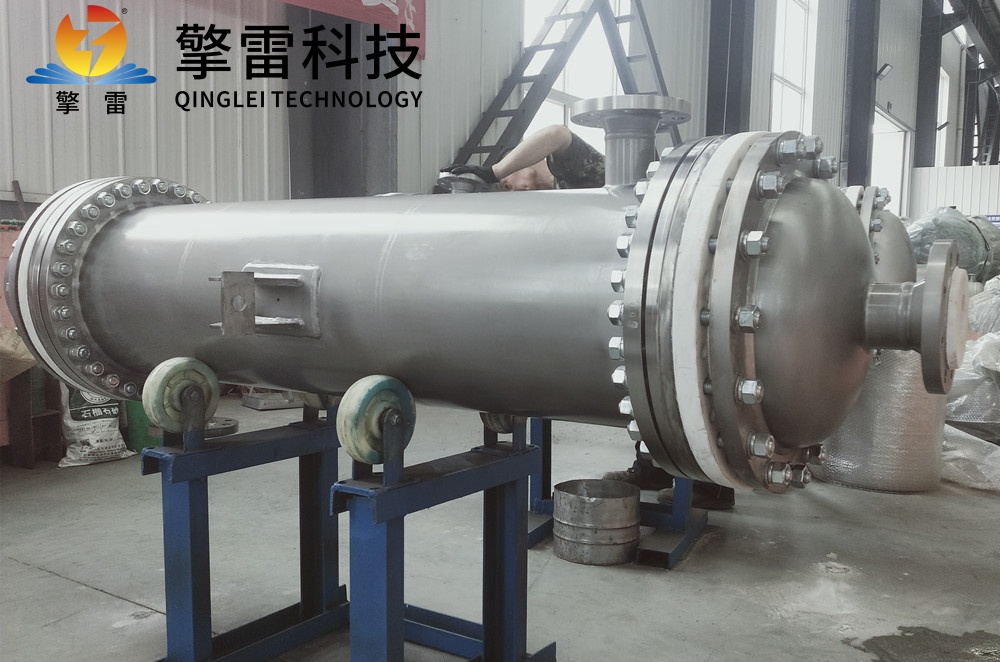

列管式换热器主要由壳体、管束、管板、封头等部件组成。

壳体：一般为圆柱形，由钢板卷制焊接而成，用于容纳壳程流体。

管束：由多根换热管组成，是热量传递的核心部件。换热管通常采用耐腐蚀材料制成，如不锈钢、镍基合金等。

管板：连接换热管和壳体，起到密封和支撑换热管的作用。管板与壳体之间通常采用焊接或法兰连接，与换热管之间采用胀接或焊接的方式固定。

封头：安装在壳体的两端，用于封闭壳体空间。封头上设有流体进出口，便于流体的进出和流动。

（二）工作原理

列管式换热器有两种常见的流程方式：壳程流体和管程流体。热流体和冷流体分别在壳程和管程中流动，通过换热管壁进行热量交换。热流体的热量透过管壁传递给冷流体，使热流体温度降低，冷流体温度升高，从而实现热量的回收和利用，满足生产工艺对温度的要求。

四、氢氧化钠列管式换热器的选材与设计要点

（一）选材原则

由于氢氧化钠的强腐蚀性，换热器的选材至关重要。常用的耐碱材料有不锈钢（如 316L、904L 等）、镍基合金（如哈氏合金 C - 276、蒙乃尔合金等）、钛及钛合金等。在选择材料时，需要综合考虑氢氧化钠的浓度、温度、压力以及设备的成本等因素。一般来说，低浓度、低温的氢氧化钠溶液可以选择不锈钢材料；而对于高浓度、高温的氢氧化钠溶液，则需要选用耐腐蚀性能更好的镍基合金或钛及钛合金。

（二）设计要点

换热面积计算：根据工艺要求的热负荷、流体的进出口温度和物性参数，准确计算所需的换热面积。在计算过程中，要考虑氢氧化钠溶液的粘度对换热系数的影响，适当增大换热面积以确保换热效果。

流速设计：合理设计壳程和管程的流速，以提高换热效率并防止结垢。一般来说，较高的流速可以增强流体的湍流程度，提高换热系数，但同时也会增加流体的阻力损失。因此，需要在换热效率和阻力损失之间进行平衡，选择合适的流速。

防腐蚀设计：除了选择合适的材料外，还可以采用一些防腐蚀措施，如在换热器内表面涂覆耐腐蚀涂层、采用电化学保护等。此外，在设计时应避免出现死角和积液区域，以减少氢氧化钠溶液对设备的局部腐蚀。

五、应用场景

（一）化工行业

在化工生产中，氢氧化钠常用于皂化反应、酯的水解、磺化反应等工艺过程。例如，在肥皂生产中，油脂与氢氧化钠溶液发生皂化反应生成肥皂和甘油。在这个过程中，需要对氢氧化钠溶液进行加热和冷却，以控制反应温度。列管式换热器可以用于加热反应前的氢氧化钠溶液，提高反应速率；也可以用于冷却反应后的混合物，使肥皂结晶析出。

（二）冶金行业

在冶金工业中，氢氧化钠常用于铝土矿的碱浸出、金属表面的碱洗等工艺。在铝土矿碱浸出过程中，氢氧化钠溶液与铝土矿中的氧化铝反应生成偏铝酸钠溶液。列管式换热器可以用于预热氢氧化钠溶液，提高浸出效率；同时，也可以用于冷却浸出后的偏铝酸钠溶液，便于后续的分离和提纯操作。

（三）造纸行业

在造纸工业中，氢氧化钠用于纸浆的蒸煮和漂白过程。在蒸煮过程中，氢氧化钠可以分解木材中的木质素，使纤维素分离出来。列管式换热器可以用于加热蒸煮液，提高蒸煮效果；在漂白过程中，氢氧化钠用于调节漂白液的 pH 值，列管式换热器可以用于冷却漂白后的纸浆，防止纸浆变质。

六、运行中可能出现的问题及维护策略

（一）结垢问题

氢氧化钠溶液在换热过程中容易在换热管内壁结垢，结垢会降低换热效率，增加能源消耗。解决方法是定期对换热器进行清洗，可以采用化学清洗或物理清洗的方法。化学清洗是使用合适的清洗剂循环清洗换热管内的污垢；物理清洗可以采用高压水枪或机械刷子进行冲洗。

（二）腐蚀泄漏

尽管采用了耐腐蚀材料和防腐蚀措施，但在长期运行过程中，换热器仍可能出现腐蚀泄漏现象。应定期对设备进行检测，采用无损检测技术（如超声波检测、射线检测等）检查换热管和焊缝是否存在裂纹或腐蚀穿孔。一旦发现泄漏，应及时更换受损的换热管或进行补焊处理。

（三）流体分布不均

在列管式换热器中，可能会出现壳程流体分布不均的问题，导致部分换热管不能充分发挥换热作用。可以通过优化壳程结构，如设置折流板、导流筒等，改善流体的流动状态，使流体能够均匀地流过换热管束，提高换热效率。

（四）定期维护与保养

建立完善的设备维护保养制度，定期对换热器进行检查、清洗和润滑。检查设备的密封性能、螺栓紧固情况等；清洗换热管内的污垢和杂质；对运动部件进行润滑，确保设备的正常运行。

七、发展趋势

（一）高效节能

随着能源问题的日益突出，未来氢氧化钠列管式换热器将朝着高效节能的方向发展。通过优化换热器结构、改进换热管形状和排列方式等，提高换热效率，降低能源消耗。同时，采用新型的换热技术，如强化传热技术，进一步提高设备的性能。

（二）智能化控制

将智能化控制技术应用于氢氧化钠列管式换热器，实现对设备运行参数的实时监测和自动控制。通过安装传感器和智能控制系统，实时获取设备的温度、压力、流量等参数，并根据预设的工艺要求自动调整设备的运行状态，提高设备的运行稳定性和可靠性。

（三）绿色环保

在换热器的制造和使用过程中，更加注重绿色环保理念。采用环保型的制造工艺和材料，减少对环境的影响。同时，提高设备的能源利用效率和资源回收率，实现可持续发展。

八、结论

氢氧化钠列管式换热器在化工、冶金、造纸等众多行业中具有重要的应用价值。由于其处理介质的特殊性，在选材、设计和维护方面都需要充分考虑氢氧化钠的腐蚀性等因素。通过合理选材、优化设计和科学维护，可以确保换热器的安全稳定运行，提高生产效率，降低能源消耗。随着技术的不断进步，氢氧化钠列管式换热器将朝着高效节能、智能化控制和绿色环保的方向发展，为相关行业的发展提供更有力的支持。
