螺旋缠绕式管式冷凝器：创新设计与高效应用的深度解析

一、引言

在化工、制冷、食品加工等众多工业领域中，冷凝器作为热交换系统的核心设备，承担着将气态介质转化为液态的关键任务。传统冷凝器（如列管式、板式）在长期应用中逐渐暴露出传热效率低、占地面积大、易结垢等局限性。螺旋缠绕式管式冷凝器作为一种新型高效换热设备，凭借其结构设计和优异的性能，正逐步成为工业热交换领域的革新力量。本文将从工作原理、结构特点、性能优势、应用场景及维护管理等方面，全面解析螺旋缠绕式管式冷凝器的技术内涵与应用价值。

二、螺旋缠绕式管式冷凝器的工作原理

螺旋缠绕式管式冷凝器的核心原理是基于螺旋流道强化传热与多流程高效换热的结合。其工作过程可分为以下步骤：

气态介质进入：高温气态介质（如蒸汽、制冷剂）从冷凝器顶部或侧面进入壳程。

螺旋流道传热：介质在螺旋缠绕的换热管外表面形成螺旋流动，通过管壁与管内冷却介质（如水、空气）进行热交换。螺旋流道的设计显著增加了流体的湍流程度，破坏了热边界层，从而大幅提升传热系数。

冷凝液化：气态介质在传热过程中逐渐释放潜热，温度降低至露点以下，转化为液态并沿螺旋管外壁流下。

冷却介质循环：管内冷却介质吸收热量后温度升高，通过循环系统排出或再利用，形成连续的热交换循环。

三、螺旋缠绕式管式冷凝器的结构特点

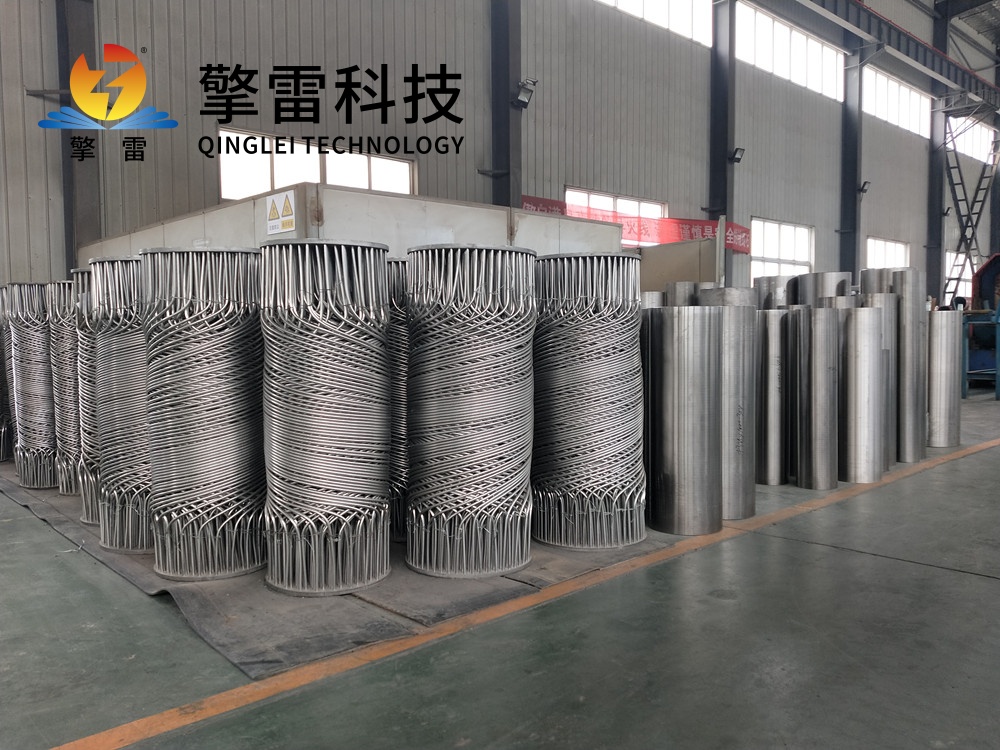

（一）螺旋缠绕式换热管

螺旋结构：换热管以螺旋方式缠绕在中心管或壳体上，形成连续的螺旋流道。这种设计使流体在流动过程中产生强烈的旋转和离心效应，显著增强湍流强度。

多管并联：通常采用多根换热管并联缠绕，增加换热面积，同时通过分流设计平衡各管流量，确保传热均匀性。

材料选择：根据介质特性（如腐蚀性、温度）选用不锈钢、钛合金、铜镍合金等耐腐蚀、高导热材料，延长设备寿命。

（二）壳程与管程设计

壳程结构：壳体采用圆柱形或椭圆形设计，内部设置螺旋导流板或折流板，引导气态介质沿螺旋路径流动，延长停留时间，提高换热效率。

管程布局：冷却介质在管内流动，通过合理的管径和流速设计，确保管内湍流状态，强化单相换热。

（三）端盖与接口

可拆卸端盖：便于清洗和维护，减少停机时间。

标准化接口：采用法兰或螺纹连接，兼容现有管道系统，降低安装成本。

四、螺旋缠绕式管式冷凝器的性能优势

（一）传热效率显著提升

螺旋流道强化传热：螺旋流动产生的离心力使流体紧贴管壁，减少热阻；同时，湍流强度提升3-5倍，传热系数较传统冷凝器提高40%-60%。

多流程设计：通过优化螺旋圈数和管程布局，实现多流程换热，延长热交换时间，提高热回收率。

（二）紧凑结构与空间优化

单位体积换热面积大：螺旋缠绕结构使换热管在有限空间内密集排列，换热面积可达传统列管式的2-3倍，显著减小设备占地面积。

模块化设计：支持多台并联或串联，灵活适应不同规模的生产需求。

（三）抗结垢与易维护

自清洁效应：螺旋流动产生的剪切力可抑制污垢沉积，减少结垢风险；即使结垢，螺旋结构也便于机械清洗或化学清洗。

可拆卸结构：端盖和换热管可快速拆卸，降低维护难度和成本。

（四）适应性强与运行稳定

宽温压范围：可承受高温（如400℃以上）和高压（如10MPa以上）工况，适用于多种介质（如蒸汽、有机溶剂、制冷剂）。

抗振动与热膨胀：螺旋结构有效吸收热膨胀应力，减少因温度波动导致的设备损坏，延长使用寿命。

五、螺旋缠绕式管式冷凝器的应用场景

（一）化工行业

蒸馏与冷凝：在石油化工、精细化工中，用于分离和回收有机溶剂（如乙醇、甲苯），提高产品纯度和收率。

反应热回收：在放热反应中，通过冷凝器回收反应热，用于预热原料或发电，降低能耗。

（二）制冷与空调

制冷系统：作为蒸发式冷凝器或风冷式冷凝器的替代方案，提高制冷效率，减少压缩机功耗。

数据中心冷却：用于高密度服务器的液冷系统，实现高效散热，降低PUE值。

（三）食品与制药

浓缩与干燥：在果汁浓缩、中药提取等工艺中，通过冷凝回收蒸汽中的水分，保留有效成分。

无菌冷却：采用卫生级材料和设计，满足食品级生产要求，防止污染。

（四）新能源与环保

地热能利用：在地热发电中，冷凝地热蒸汽，提高能源转换效率。

废气处理：在VOCs治理中，冷凝回收有机废气中的溶剂，实现资源循环利用。

六、螺旋缠绕式管式冷凝器的维护与管理

（一）定期清洗

化学清洗：根据介质成分选择合适的清洗剂（如酸洗、碱洗），去除管内外污垢。

机械清洗：采用高压水枪或刷子清洗螺旋流道，避免损伤管壁。

（二）运行监测

温度与压力监控：实时监测进出口温度和压力，确保设备在额定工况下运行。

泄漏检测：定期检查接口和管壁是否有泄漏，及时修复密封件或更换损坏管道。

（三）防腐措施

涂层保护：在碳钢壳体内壁涂覆防腐涂层，延长设备寿命。

材质升级：对于强腐蚀性介质，选用钛合金或哈氏合金等材料。

七、结论与展望

螺旋缠绕式管式冷凝器通过创新的螺旋流道设计和多流程换热技术，实现了传热效率、结构紧凑性和运行稳定性的全面提升。其在化工、制冷、食品加工等领域的广泛应用，不仅推动了工业热交换技术的进步，也为节能减排和资源循环利用提供了有效解决方案。未来，随着材料科学和制造工艺的不断发展，螺旋缠绕式管式冷凝器将向更高效率、更低成本、更智能化的方向演进，为全球工业可持续发展贡献更大力量。
