气液列管式热交换器：原理、应用与优化发展

摘要：气液列管式热交换器是化工、能源等领域中实现气体与液体之间热量交换的关键设备。本文详细阐述了气液列管式热交换器的工作原理与结构特点，深入分析了其在多个行业的应用场景。同时，探讨了该设备在实际运行中面临的问题，如积垢、腐蚀、传热效率下降等，并提出了相应的优化策略。最后，对其未来发展趋势进行了展望，旨在为气液列管式热交换器的设计、运行和改进提供全面的参考。

一、引言

在化工生产、能源转换与利用、制冷空调等众多工业领域中，气液之间的热量交换是一个常见且重要的过程。气液列管式热交换器作为一种高效、可靠的换热设备，凭借其结构紧凑、传热效率高、适应性强等优点，被广泛应用于各种气液换热场景。它能够实现气体与液体之间的热量传递，满足不同工艺过程对温度控制的要求，对于提高生产效率、降低能源消耗和保障产品质量具有重要意义。

二、气液列管式热交换器的工作原理与结构特点

2.1 工作原理

气液列管式热交换器是基于热传导和对流传热的原理实现气液换热的。通常，一种流体（气体或液体）在管内流动，称为管程流体；另一种流体在管外流动，称为壳程流体。以常见的液体走管程、气体走壳程为例，高温液体在管内流动时，通过管壁将热量传递给管外的低温气体，自身温度降低；而低温气体吸收热量后温度升高。热量传递过程包括三个步骤：首先，高温液体以对流的方式将热量传递给管壁内表面；然后，热量通过管壁的导热作用从管壁内表面传递到外表面；最后，管壁外表面的热量以对流的方式传递给低温气体。

2.2 结构特点

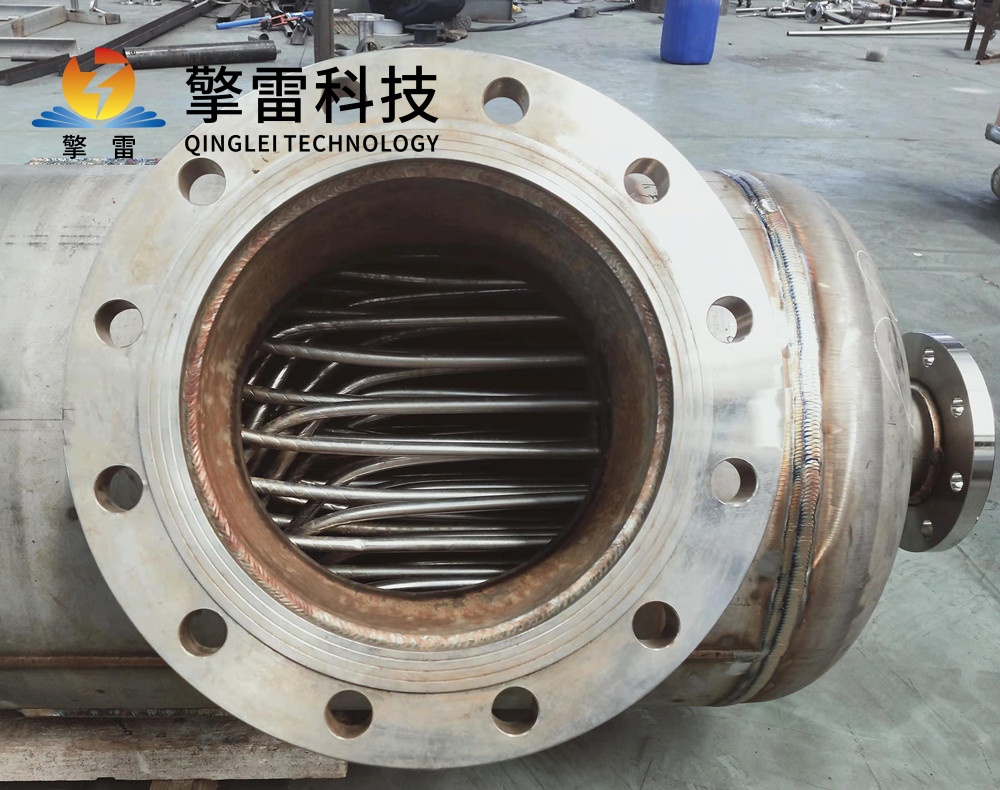

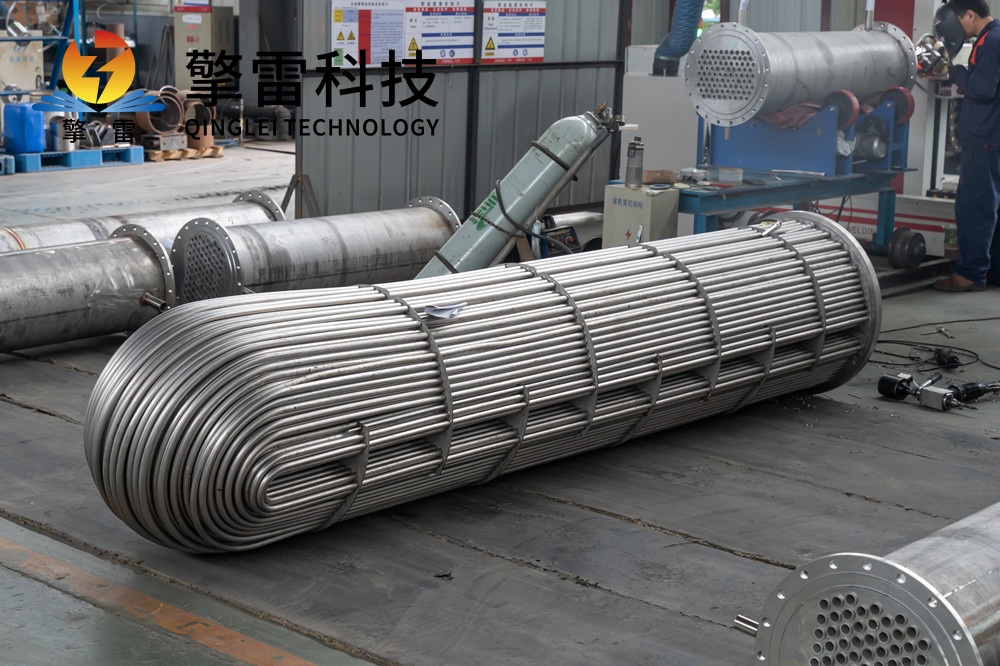

管束：由多根换热管组成，是热交换器的核心部件。换热管的材质通常根据流体的性质和工艺要求选择，如不锈钢、铜、碳钢等，以保证良好的导热性和耐腐蚀性。管束的排列方式有多种，常见的有正三角形、正方形和转角正方形排列等，不同的排列方式会影响流体的流动状态和传热效果。

管板：用于固定换热管，并将其与壳体连接在一起。管板上开有与换热管数量和规格相匹配的孔，换热管穿过这些孔并与管板进行密封连接，防止流体泄漏。

壳体：是热交换器的外壳，为流体提供流动空间。壳体上设置有流体的进出口接管，以便气体和液体能够顺利进入和流出热交换器。

折流板：安装在壳体内，用于改变气体的流动方向，增加气体的湍流程度，提高传热系数。折流板的形状常见的有弓形、圆盘 - 圆环形等，其间距和布置方式会根据具体的设计要求进行调整。

封头：位于管程的两端，用于封闭管程空间，并与管板连接。封头上通常设置有管程流体的进出口接管，方便液体的进出。

三、气液列管式热交换器的应用场景

3.1 化工行业

在化工生产中，许多反应过程需要在特定的温度条件下进行，气液列管式热交换器可用于控制反应物的温度。例如，在硫酸生产中，二氧化硫氧化为三氧化硫的反应是放热反应，需要使用热交换器及时移走反应热，以维持反应的最佳温度。同时，在化工产品的分离和提纯过程中，如蒸馏、吸收等操作，也离不开热交换器来实现气液之间的热量交换和物质分离。

3.2 能源领域

在火力发电厂中，锅炉产生的烟气含有大量的余热，通过气液列管式热交换器可以将烟气中的热量传递给水，使其变成蒸汽，用于驱动汽轮机发电，从而提高能源的利用效率。在太阳能热利用系统中，热交换器可将太阳能集热器收集到的热量传递给水或其他工质，实现热水的供应或发电等功能。

3.3 制冷空调行业

在制冷系统中，蒸发器和冷凝器是关键的热交换设备，它们本质上都是气液列管式热交换器。蒸发器中，制冷剂液体吸收周围环境（如空气或水）的热量而蒸发成气体，实现制冷效果；冷凝器中，高温高压的制冷剂气体将热量传递给冷却介质（如空气或水）而冷凝成液体，完成制冷循环。

3.4 食品工业

在食品加工过程中，需要对原料进行加热、冷却、杀菌等处理，气液列管式热交换器可满足这些工艺要求。例如，在牛奶的巴氏杀菌过程中，通过热交换器将牛奶加热到一定温度并保持一段时间，然后迅速冷却，以杀死牛奶中的有害微生物，同时保留牛奶的营养成分和风味。

四、气液列管式热交换器运行中面临的问题

4.1 积垢问题

在长期运行过程中，气液列管式热交换器的管内外表面容易积垢。积垢的来源主要有两种：一是流体中含有的杂质，如灰尘、颗粒物等，在流动过程中沉积在换热表面；二是流体中的某些成分发生化学反应或物理变化，生成沉淀物附着在换热面上。积垢会显著增加热阻，降低传热效率，导致设备能耗增加。同时，积垢还可能堵塞管道，影响流体的正常流动，甚至引发设备故障。

4.2 腐蚀问题

由于气液列管式热交换器接触的流体性质复杂，可能含有酸性、碱性或腐蚀性物质，容易对换热管、管板等部件造成腐蚀。腐蚀不仅会缩短设备的使用寿命，还可能导致流体泄漏，污染环境，甚至引发安全事故。特别是在高温、高压和有氯离子等恶劣工况下，腐蚀问题更为严重。

4.3 传热效率下降

除了积垢和腐蚀的影响外，流体流动状态不佳、换热管表面传热系数低等因素也会导致传热效率下降。例如，当气体流速过低时，容易在壳体内形成死区，降低气体的湍流程度，从而影响传热效果；换热管表面粗糙度不合适或存在油污等也会降低传热系数。

4.4 振动与噪声问题

在气液列管式热交换器中，当气体流速较高时，可能会引起换热管的振动。振动不仅会产生噪声，影响工作环境，还可能导致换热管与管板之间的连接松动，甚至造成换热管破裂，引发流体泄漏事故。

五、气液列管式热交换器的优化策略

5.1 防垢与除垢措施

优化流体流速：合理控制气液流体的流速，使流体处于湍流状态，增强流体的冲刷作用，减少杂质在换热表面的沉积。一般来说，较高的流速可以有效抑制积垢的形成，但同时也会增加设备的压力降和能耗，因此需要综合考虑确定最佳的流速。

采用防垢涂层：在换热管内外表面涂覆一层具有防垢性能的涂层，如聚四氟乙烯涂层、陶瓷涂层等。这些涂层具有良好的光滑性和化学稳定性，能够减少杂质与换热表面的接触和附着，降低积垢的形成几率。

定期清洗：建立定期清洗制度，采用化学清洗或物理清洗的方法去除换热表面的积垢。化学清洗是使用合适的清洗剂溶解积垢，物理清洗则是利用高压水射流、机械刷洗等方式清除积垢。根据设备的运行情况和积垢程度，选择合适的清洗方法和周期。

5.2 防腐措施

选择合适的材料：根据流体的性质和工艺条件，选择具有良好耐腐蚀性的材料制造换热器。例如，对于含有氯离子的介质，可选用钛材或哈氏合金等耐腐蚀材料；对于一般的酸性或碱性介质，不锈钢材料可能具有一定的耐腐蚀性。

表面处理技术：对换热器部件进行表面处理，如镀层、渗氮、钝化等，提高其耐腐蚀性能。例如，在碳钢换热管表面镀一层锌或镍，可以形成一层保护膜，防止介质与基体金属直接接触，减缓腐蚀速度。

添加缓蚀剂：在流体中添加适量的缓蚀剂，缓蚀剂可以在金属表面形成一层保护膜，抑制腐蚀反应的进行。选择缓蚀剂时，需要考虑其与流体的相容性、缓蚀效果和使用成本等因素。

5.3 提高传热效率的措施

优化换热管结构：采用高效的换热管结构，如螺纹管、波纹管、翅片管等。这些特殊结构的换热管可以增加流体的湍流程度，提高传热系数。例如，翅片管通过在换热管外表面增加翅片，扩大了传热面积，增强了气体的传热效果。

改善流体流动状态：合理设计折流板的间距和布置方式，优化气体的流动路径，避免形成死区，提高气体的湍流程度。同时，可以通过调整流体的进出口位置和方向，改善流体的分配均匀性，提高传热效率。

采用强化传热技术：如采用微通道技术、纳米流体技术等新型强化传热技术。微通道技术通过减小流道的尺寸，增加流体的比表面积，提高传热效率；纳米流体技术是在基液中添加纳米颗粒，改善流体的热物理性质，增强传热效果。

5.4 振动与噪声控制措施

优化结构设计：合理设计换热器的结构，避免换热管产生共振。可以通过改变换热管的长度、直径、支撑方式等参数，调整换热管的固有频率，使其远离气体的激励频率。

安装减振装置：在换热器上安装减振器、阻尼器等减振装置，吸收和消耗振动能量，降低振动幅度。例如，在换热管与管板之间安装橡胶垫圈，可以起到减振和密封的作用。

控制气体流速：适当降低气体流速，减少气体对换热管的激励作用，降低振动和噪声水平。但需要在保证传热效率的前提下，合理控制流速。

六、气液列管式热交换器的发展趋势

6.1 高效化

随着能源问题的日益突出，提高热交换器的传热效率将成为未来发展的重点。通过不断研发新型的换热管结构、强化传热技术和优化设备设计，进一步提高气液列管式热交换器的传热性能，降低能源消耗。

6.2 紧凑化

为了节省空间和降低成本，热交换器将向紧凑化方向发展。采用先进的制造工艺和结构设计，减小设备的体积和重量，提高设备的空间利用率。例如，开发微通道列管式热交换器，其具有传热效率高、体积小等优点，将在一些对空间要求严格的领域得到广泛应用。

6.3 智能化

引入智能控制技术，实现对气液列管式热交换器的实时监测和自动控制。通过安装传感器和智能控制系统，实时获取设备的运行参数，如温度、压力、流量等，并根据工艺要求自动调整设备的运行状态，提高设备的运行稳定性和可靠性。同时，智能控制系统还可以实现故障诊断和预警功能，及时发现设备潜在的问题并采取相应的措施，减少设备故障的发生。

6.4 绿色化

在环保要求日益严格的背景下，气液列管式热交换器的设计和制造将更加注重环保性能。采用环保型材料和制造工艺，减少设备在生产和使用过程中对环境的影响。同时，优化设备的运行参数，降低能源消耗和污染物排放，实现绿色生产和可持续发展。

七、结论

气液列管式热交换器作为气液换热的关键设备，在化工、能源、制冷空调等多个行业发挥着重要作用。虽然在实际运行中面临着积垢、腐蚀、传热效率下降和振动噪声等问题，但通过采取相应的优化策略，可以有效解决这些问题，提高设备的性能和可靠性。未来，随着高效化、紧凑化、智能化和绿色化发展趋势的推进，气液列管式热交换器将不断创新和完善，为各行业的发展提供更有力的支持。
