列管式热交换器：工业热交换的核心装备

摘要：列管式热交换器是工业领域中应用极为广泛的热交换设备，在化工、石油、动力、食品等众多行业承担着热量传递的关键任务。本文深入剖析了列管式热交换器的工作原理、结构组成，详细阐述了其在不同行业的应用情况，分析了运行过程中常见的问题及相应的解决措施，并对其未来发展趋势进行了展望，旨在为列管式热交换器的设计、运行和管理提供全面的参考。

一、引言

在工业生产过程中，热量交换是一个普遍存在且至关重要的环节。无论是化学反应中的温度控制、物料的加热或冷却，还是能量的回收与利用，都离不开高效的热交换设备。列管式热交换器凭借其结构简单、换热效率高、适应性强等优点，成为了工业热交换领域的主力军，在保障工业生产的稳定运行和提高能源利用效率方面发挥着不可替代的作用。

二、列管式热交换器的工作原理

列管式热交换器基于热传导和对流传热的原理实现热量交换。它通常由两种不同温度的流体参与换热，一种流体在管内流动，称为管程流体；另一种流体在管外流动，称为壳程流体。

以常见的冷热流体换热为例，高温流体（如蒸汽或热水）走管程，低温流体（如空气或冷水）走壳程。高温流体在管内流动时，将热量通过对流的方式传递给管壁内表面；然后，热量通过管壁的导热作用从管壁内表面传递到外表面；最后，管壁外表面的热量再以对流的方式传递给低温流体，使低温流体温度升高，而高温流体温度降低，从而实现两种流体之间的热量交换。

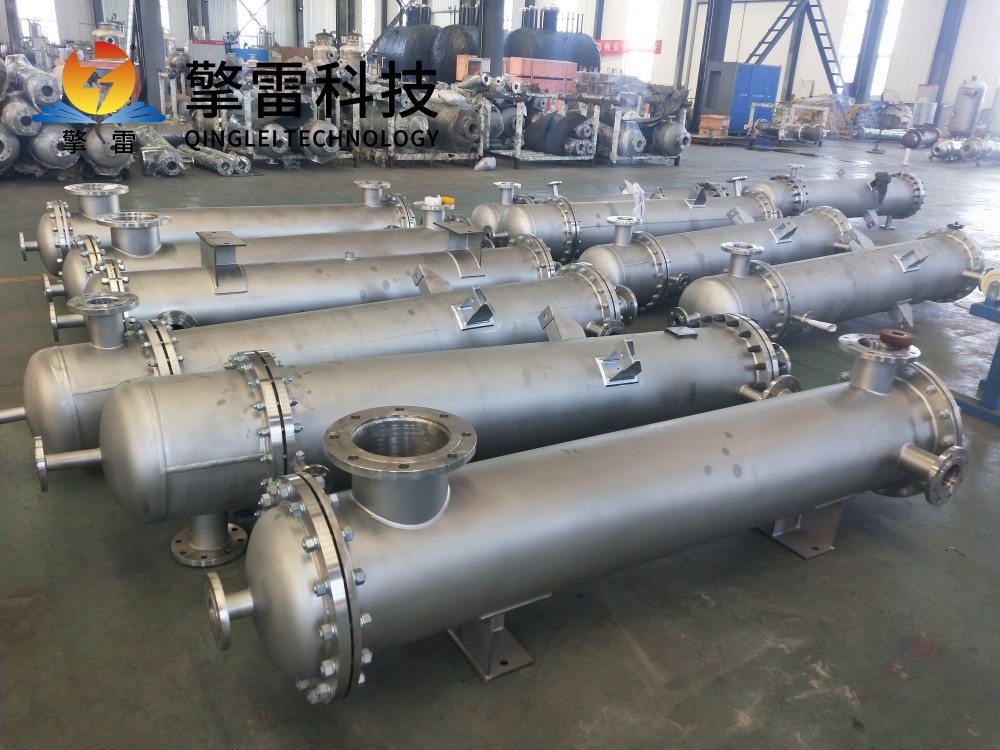

三、列管式热交换器的结构组成

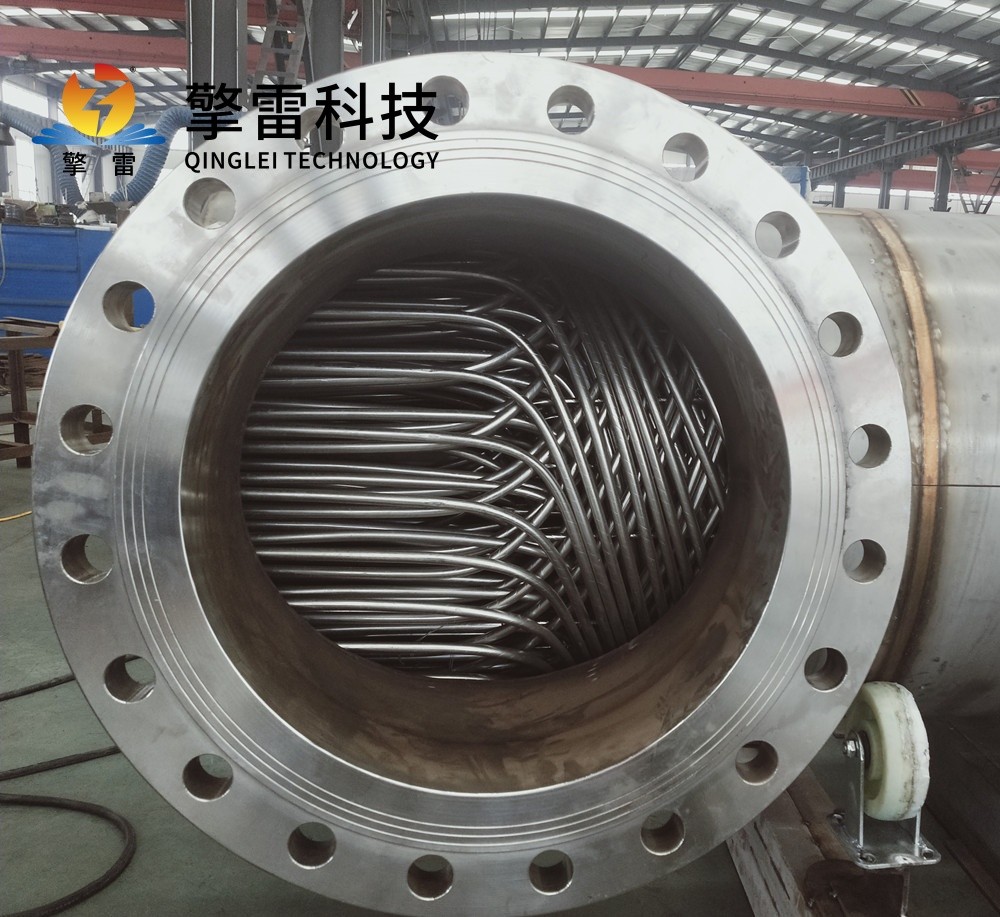

3.1 管束

管束是列管式热交换器的核心部件，由多根换热管组成。换热管的材质根据流体的性质和工艺要求进行选择，常见的有不锈钢、铜、碳钢等。不锈钢具有良好的耐腐蚀性，适用于处理含有腐蚀性介质的流体；铜管具有优异的导热性能，常用于对传热效率要求较高的场合；碳钢则成本较低，在一些对腐蚀要求不高的工况下使用。换热管的排列方式有多种，常见的有正三角形排列、正方形排列和转角正方形排列等。正三角形排列紧凑，传热效果好，但管外清洗较困难；正方形排列便于管外清洗，但传热效果相对较差；转角正方形排列则综合了前两者的优点。

3.2 管板

管板用于固定换热管，并将其与壳体连接在一起。管板上开有与换热管数量和规格相匹配的孔，换热管穿过这些孔并与管板进行密封连接，以防止流体泄漏。管板的材质通常与换热管相同或相近，以保证良好的焊接性能和耐腐蚀性。

3.3 壳体

壳体是热交换器的外壳，为流体提供流动空间。壳体上设置有流体的进出口接管，以便两种流体能够顺利进入和流出热交换器。壳体的材质根据工作压力和温度进行选择，常见的有碳钢、不锈钢等。

3.4 折流板

折流板安装在壳体内，其作用是改变壳程流体的流动方向，增加流体的湍流程度，提高传热系数。折流板的形状常见的有弓形、圆盘 - 圆环形等。弓形折流板应用最为广泛，它可以使壳程流体在壳体内多次改变流动方向，形成错流流动，增强换热效果。折流板的间距和布置方式会根据具体的设计要求进行调整，一般间距为壳体内径的 0.2 - 1 倍。

3.5 封头

封头位于管程的两端，用于封闭管程空间，并与管板连接。封头上通常设置有管程流体的进出口接管，方便流体的进出。封头的形式有平盖封头、椭圆形封头、半球形封头等，根据不同的工作压力和设计要求进行选择。

四、列管式热交换器的应用领域

4.1 化工行业

在化工生产中，许多化学反应需要在特定的温度条件下进行，列管式热交换器可用于控制反应物的温度。例如，在合成氨生产中，通过热交换器对进入合成塔的原料气进行预热，提高反应温度，促进反应的进行；同时，对合成塔出来的高温气体进行冷却，回收热量并使气体达到后续分离工序的温度要求。此外，在化工产品的分离和提纯过程中，如蒸馏、吸收、萃取等操作，也离不开热交换器来实现气液或液液之间的热量交换和物质分离。

4.2 石油行业

在石油炼制过程中，列管式热交换器发挥着重要作用。原油在进入炼油装置之前，需要经过加热处理以降低其粘度，便于后续的加工和输送。热交换器可以利用炼油过程中产生的余热对原油进行预热，节约能源。同时，在石油产品的精制过程中，如汽油、柴油的脱硫、脱蜡等工艺，也需要通过热交换器控制反应温度和分离温度，保证产品质量。

4.3 动力行业

在火力发电厂中，锅炉产生的蒸汽需要经过多次加热和冷却过程。列管式热交换器可用于蒸汽的过热、再热以及凝结水的加热等环节。例如，在蒸汽过热器中，通过热交换器将饱和蒸汽加热成过热蒸汽，提高蒸汽的温度和焓值，增加汽轮机的做功能力；在凝结器中，将汽轮机排出的低温低压蒸汽冷却成凝结水，以便循环使用。

4.4 食品行业

在食品加工过程中，需要对原料进行加热、冷却、杀菌等处理，列管式热交换器可满足这些工艺要求。例如，在牛奶的巴氏杀菌过程中，通过热交换器将牛奶加热到一定温度并保持一段时间，然后迅速冷却，以杀死牛奶中的有害微生物，同时保留牛奶的营养成分和风味。在果汁、啤酒等饮料的生产中，热交换器也用于物料的加热和冷却，保证产品的质量和稳定性。

五、列管式热交换器运行中常见问题及解决措施

5.1 积垢问题

问题表现：在长期运行过程中，列管式热交换器的管内外表面容易积垢。积垢会显著增加热阻，降低传热效率，导致设备能耗增加。同时，积垢还可能堵塞管道，影响流体的正常流动，甚至引发设备故障。

解决措施：优化流体流速，使流体处于湍流状态，增强流体的冲刷作用，减少杂质在换热表面的沉积；采用防垢涂层，在换热管内外表面涂覆一层具有防垢性能的涂层，如聚四氟乙烯涂层、陶瓷涂层等；定期清洗，采用化学清洗或物理清洗的方法去除换热表面的积垢，化学清洗是使用合适的清洗剂溶解积垢，物理清洗则是利用高压水射流、机械刷洗等方式清除积垢。

5.2 腐蚀问题

问题表现：由于列管式热交换器接触的流体性质复杂，可能含有酸性、碱性或腐蚀性物质，容易对换热管、管板等部件造成腐蚀。腐蚀不仅会缩短设备的使用寿命，还可能导致流体泄漏，污染环境，甚至引发安全事故。

解决措施：选择合适的材料，根据流体的性质和工艺条件，选择具有良好耐腐蚀性的材料制造换热器；采用表面处理技术，对换热器部件进行表面处理，如镀层、渗氮、钝化等，提高其耐腐蚀性能；添加缓蚀剂，在流体中添加适量的缓蚀剂，缓蚀剂可以在金属表面形成一层保护膜，抑制腐蚀反应的进行。

5.3 泄漏问题

问题表现：泄漏是列管式热交换器常见的故障之一，主要表现为管程流体与壳程流体之间的相互泄漏。泄漏会导致两种流体混合，影响产品质量，甚至造成安全事故。

解决措施：加强密封设计，采用可靠的密封结构和密封材料，如采用金属缠绕垫片、O 形圈等；严格控制制造质量，确保换热管与管板的焊接质量或胀接质量，避免出现焊接缺陷或胀接不牢等问题；定期进行检漏，采用气压试验、水压试验或氦质谱检漏等方法，及时发现并处理泄漏点。

5.4 振动问题

问题表现：当流体流速较高时，列管式热交换器可能会引起换热管的振动。振动不仅会产生噪声，影响工作环境，还可能导致换热管与管板之间的连接松动，甚至造成换热管破裂，引发流体泄漏事故。

解决措施：优化结构设计，合理设计换热器的结构，避免换热管产生共振，可以通过改变换热管的长度、直径、支撑方式等参数，调整换热管的固有频率；安装减振装置，在换热器上安装减振器、阻尼器等减振装置，吸收和消耗振动能量，降低振动幅度；控制流体流速，适当降低流体流速，减少气体对换热管的激励作用。

六、列管式热交换器的发展趋势

6.1 高效化

随着能源问题的日益突出，提高热交换器的传热效率将成为未来发展的重点。通过研发新型的换热管结构、强化传热技术和优化设备设计，进一步提高列管式热交换器的传热性能，降低能源消耗。例如，采用微通道技术、纳米流体技术等新型强化传热技术，可以显著提高热交换器的传热效率。

6.2 紧凑化

为了节省空间和降低成本，热交换器将向紧凑化方向发展。采用先进的制造工艺和结构设计，减小设备的体积和重量，提高设备的空间利用率。例如，开发紧凑式列管式热交换器，通过优化换热管的排列方式和折流板的设计，使设备在相同换热面积下体积更小。

6.3 智能化

引入智能控制技术，实现对列管式热交换器的实时监测和自动控制。通过安装传感器和智能控制系统，实时获取设备的运行参数，如温度、压力、流量等，并根据工艺要求自动调整设备的运行状态，提高设备的运行稳定性和可靠性。同时，智能控制系统还可以实现故障诊断和预警功能，及时发现设备潜在的问题并采取相应的措施，减少设备故障的发生。

6.4 绿色化

在环保要求日益严格的背景下，列管式热交换器的设计和制造将更加注重环保性能。采用环保型材料和制造工艺，减少设备在生产和使用过程中对环境的影响。同时，优化设备的运行参数，降低能源消耗和污染物排放，实现绿色生产和可持续发展。

七、结论

列管式热交换器作为工业热交换领域的核心设备，具有广泛的应用前景和重要的经济价值。虽然在实际运行中面临着积垢、腐蚀、泄漏和振动等问题，但通过采取相应的解决措施，可以有效提高设备的性能和可靠性。未来，随着高效化、紧凑化、智能化和绿色化发展趋势的推进，列管式热交换器将不断创新和完善，为工业生产的发展提供更有力的支持。
