单程列管式换热设备：工业热交换的经典之选与优化路径

一、结构原理：单程流动与湍流强化的协同设计

单程列管式换热设备通过单程流动设计实现高效热交换：

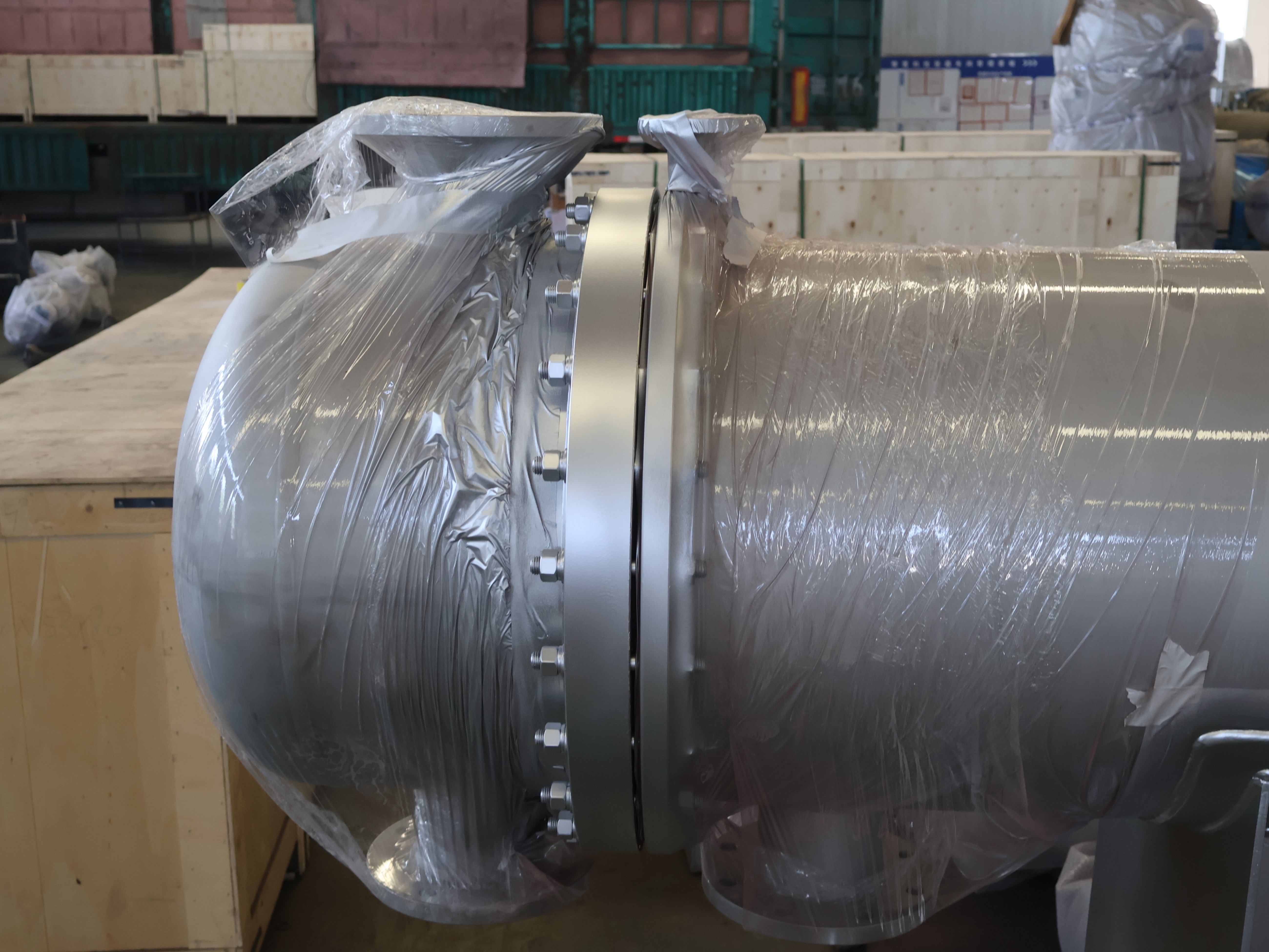

核心结构：由壳体、管束、管板、封头及折流板五大部件构成。壳体为承压容器，通常采用碳钢或不锈钢材质；管束由多根平行排列的换热管组成，管径范围φ12-25mm，管材可选无缝钢管、不锈钢管或特殊合金管；管板通过胀接或焊接工艺连接管束与壳体，确保密封性；封头采用椭圆形或蝶形结构，减少流体阻力；折流板（圆缺形或盘环形）间距根据流体特性优化，引导壳程流体纵向冲刷管束，提升湍流强度。

工作原理：基于热传导与对流换热。热流体从封头入口进入换热管，通过管壁将热量传递给壳程冷流体；冷流体从壳体入口进入，在折流板引导下多次改变流动方向，形成复杂湍流场，强化传热效率。单程设计使流体在管束内单向流动，结合折流板形成的湍流效应，传热系数可达300—800W/(m²·K)，较传统结构提升30%以上。

二、技术特性：高效、紧凑与适应性的三重突破

高效传热：

单程流动设计使管内流体与管外流体充分接触，结合折流板引导的湍流效应，传热效率较传统设备提升30%—50%。例如，在化工乙醇脱水工艺中，单程列管式换热器承担塔顶冷凝与塔底再沸任务，操作弹性达30%—110%，确保工艺稳定性。

壳程流体在折流板作用下形成螺旋流动，湍流强度增加50%，传热系数提升至6000—8000W/(㎡·℃)，满足高温高压工况需求。

结构紧凑：

管箱与管板的优化设计使设备体积缩小20%—30%，节省占地面积，便于安装与维护。例如，在海洋平台FPSO装置中，设备占地面积缩减40%，处理能力达8000吨/天。

管束排列采用正三角形或正方形布局，紧凑性提升30%，单位体积传热面积达100—150m²/m³。

适应性强：

管程与壳程可独立承受压力，设计压力范围覆盖0.1—10MPa，耐温范围-200℃至600℃，满足超临界CO₂发电、LNG气化等工况需求。

材料选择灵活，可根据流体性质选用碳钢、不锈钢、哈氏合金或钛合金等材质。例如，在垃圾焚烧尾气处理中，设备耐受二氧化硫与氯化氢腐蚀，年腐蚀速率<0.01mm，降低维护成本。

三、应用场景：多行业能效升级的核心装备

石油化工：

在常减压装置中，单程列管式换热器用于塔顶油气冷凝，处理量可达1000吨/小时，耐温范围-20℃至400℃，满足高温高压需求。

在乙烯裂解装置中，设备回收急冷油余热，使能量利用率提升15%，年节约标准煤5000吨。

电力行业：

安装于锅炉和汽轮机的循环水系统，用于冷却循环水，降低排烟温度30℃，发电效率提升0.7%。

在核电冷却系统中，设备承受辐射与高温双重考验，连续运行超5年，故障率低于0.1%。

制药与食品：

抗生素发酵液冷却中，采用316L不锈钢材质确保无菌要求，表面粗糙度Ra≤0.4μm，防止微生物附着。

牛奶巴氏杀菌工艺中，设备实现72℃/15秒精准控温，保障产品质量与口感。

新能源与环保：

在锂电池电解液生产中，设备承受150℃高温及强腐蚀性溶剂，采用哈氏合金C-276材质，延长设备寿命至20年。

垃圾焚烧尾气处理中，设备耐受二氧化硫与氯化氢腐蚀，年腐蚀速率<0.01mm，降低维护成本30%。

四、维护优化：全生命周期管理与智能控制

日常维护：

定期清洗管束与壳体内部，防止结垢与腐蚀。例如，每年采用柠檬酸清洗液（pH 3.5—4.0，温度60—80℃）进行化学清洗，恢复传热效率。

检查管板、封头等部件的密封性，防止泄漏。每半年采用内窥镜检查管束缺陷当量尺寸与深度，及时发现潜在问题。

智能监控：

集成物联网传感器与AI算法，实时监测进出口温度、流体流量、振动幅值等关键参数，设置三级报警阈值。

通过数字孪生技术构建虚拟模型，实现故障预测与能效优化，提前48小时预警结垢、腐蚀等问题，节能潜力达15%。

材料创新：

开发碳化硅/石墨复合管束，兼具高导热与耐腐蚀性能，适用于超高温工况。

采用3D打印技术制造复杂螺旋流道，传热效率提升20%，耐压能力提高30%。
