管壳式缠绕冷凝器：工业热交换领域的效率革命与结构创新

一、技术原理：螺旋缠绕强化传热与温差梯度

管壳式缠绕冷凝器通过螺旋缠绕管束设计，突破传统列管式冷凝器的效率瓶颈。其核心原理包括：

三维螺旋流道设计：

数百根换热管以3°-20°的螺旋角反向缠绕于中心筒体，形成多层立体传热面。这种结构使流体在管内流动时产生强烈湍流，雷诺数（Re）超过10⁴，湍流强度较传统设备提升3-5倍。实验数据显示，其传热系数可达8000-13600 W/(m²·℃)，较传统列管式提升3-7倍。

逆流接触与温差梯度优化：

热介质（如蒸汽、有机工质）在螺旋管内流动，冷却介质（如水、空气）在壳程逆向流动，形成最大温差梯度。例如，在天然气液化项目中，单台设备处理量达500吨/小时，系统压降控制在0.05MPa以内，热回收效率稳定在96%以上。

自补偿热应力机制：

螺旋结构天然具备弹性，可自动吸收热胀冷缩变形。在温差跨度达500℃的工况下，设备变形量≤0.01mm/年，解决传统设备因热应力导致的泄漏问题。例如，在加氢裂化工艺（350℃、10MPa）中，设备年节电约20万kW·h。

二、结构创新：紧凑设计、模块化与耐工况

紧凑结构与空间优化：

螺旋缠绕管束形成复杂的三维流道，使单位体积换热能力为传统冷凝器的3-5倍，体积缩小40%-60%，重量减轻30%。例如，某LNG接收站应用后，设备高度降低至传统设备的60%，节省土地成本超千万元。

模块化设计与快速维护：

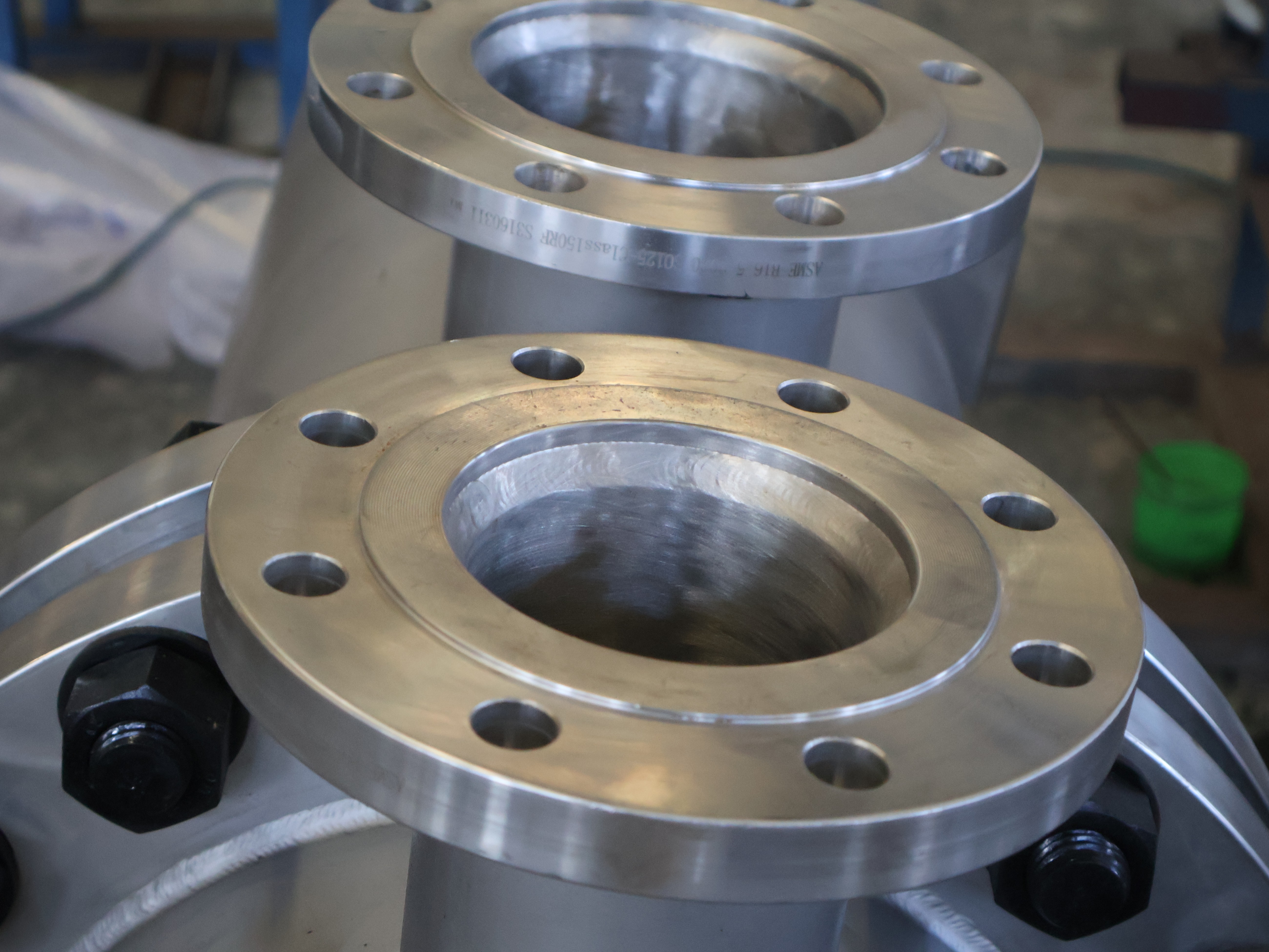

设备采用法兰连接标准模块，支持单台设备处理量从10㎡扩展至1000㎡，建设周期缩短50%。模块化设计支持单管束更换，维护时间缩短70%，年维护费用降低40%。结合自清洁螺旋结构，清洗周期延长至6-12个月。

耐工况材料：

316L不锈钢：在含Cl⁻环境中年腐蚀速率<0.01mm，寿命长达15年，适用于湿法冶金、食品加工等领域。

钛合金/碳化硅复合管束：耐温范围覆盖-196℃至1200℃，适应浓硫酸、熔融盐等介质。例如，某化工厂在湿氯气环境中连续运行5年无腐蚀，寿命较传统设备延长3倍。

石墨烯/碳化硅复合材料：热导率突破300W/(m·K)，耐温提升至1500℃，适应超临界CO₂发电等况。

三、性能优势：高效、节能与长寿命的三重突破

高效换热与节能减排：

冷凝效率达98%，显热回收率超90%。在乙烯裂解装置中，热回收效率提升30%，年节约燃料气用量达50万吨标煤。

某热电厂应用后，烟气余热回收效率提升45%，年减排二氧化碳超万吨。

智能化控制与预测性维护：

集成物联网传感器与AI算法，实现实时监测16个关键点温差，自动优化流体分配，综合能效提升12%。

数字孪生系统实现虚拟仿真与实时控制闭环优化，故障预警准确率>98%，非计划停机次数降低95%。例如，某食品企业通过该技术优化设备性能，生产稳定性显著提升。

低维护成本与长寿命：

螺旋流道产生的离心力使颗粒物向管壁外侧迁移，配合0.15的极低摩擦系数，实现自清洁，清洗周期延长至传统设备的3倍。

纳米涂层技术实现自修复功能，设备寿命延长至30年以上。

四、应用场景：跨行业的“热量搬运工"

能源与化工领域：

锅炉余热回收：某热电厂应用后，系统热耗降低12%，余热回收效率提升45%，供热面积增加20万平方米。

碳捕集与液化：在-55℃工况下实现98%的CO₂气体液化，助力燃煤电厂碳捕集效率提升。

煤化工气化炉废热回收：Inconel 625合金管束在1200℃高温工况下，抗氧化性能是310S不锈钢的2倍。

制冷与空调领域：

大型中央空调：能效比（EER）达5.5以上，显著降低能耗。

液氮冷冻系统：实现-196℃深冷工况稳定运行，满足超低温需求。

环保与新能源领域：

烟气脱白：冷却烟气至45℃，消除“白色烟羽"现象。

VOCs治理：在RTO焚烧炉中预热废气至760℃，减少燃料消耗30%。

氢能储能：在PEM电解槽中实现-20℃至90℃宽温域运行，氢气纯度达99.999%。

五、未来趋势：材料科学与智能技术的深度融合

材料创新：

研发耐熔融盐合金，适用于700℃超临界工况。

开发石墨烯-不锈钢复合管，提升抗结垢性能。

结构优化：

采用3D打印流道设计，使比表面积提升至500㎡/m³，传热系数突破12000W/(m²·℃)。

拓扑优化结构降低压降20%，在深海资源开发中展现抗冲击性能（承受50g加速度）。

智能融合：

数字孪生系统支持无人值守运行，自适应调节技术通过实时监测优化流体分配。

区块链技术集成支持跨区域能源交易，提升新能源消纳率15%。

绿色制造：

设备租赁+能效分成模式降低企业初期投资，某化工园区采用后投资回收期缩短至1.5年。

模块化设计支持快速扩容与改造，设备升级周期缩短70%。
