原油加热管壳式换热器：工业热交换的核心装备解析

一、设备结构与工作原理

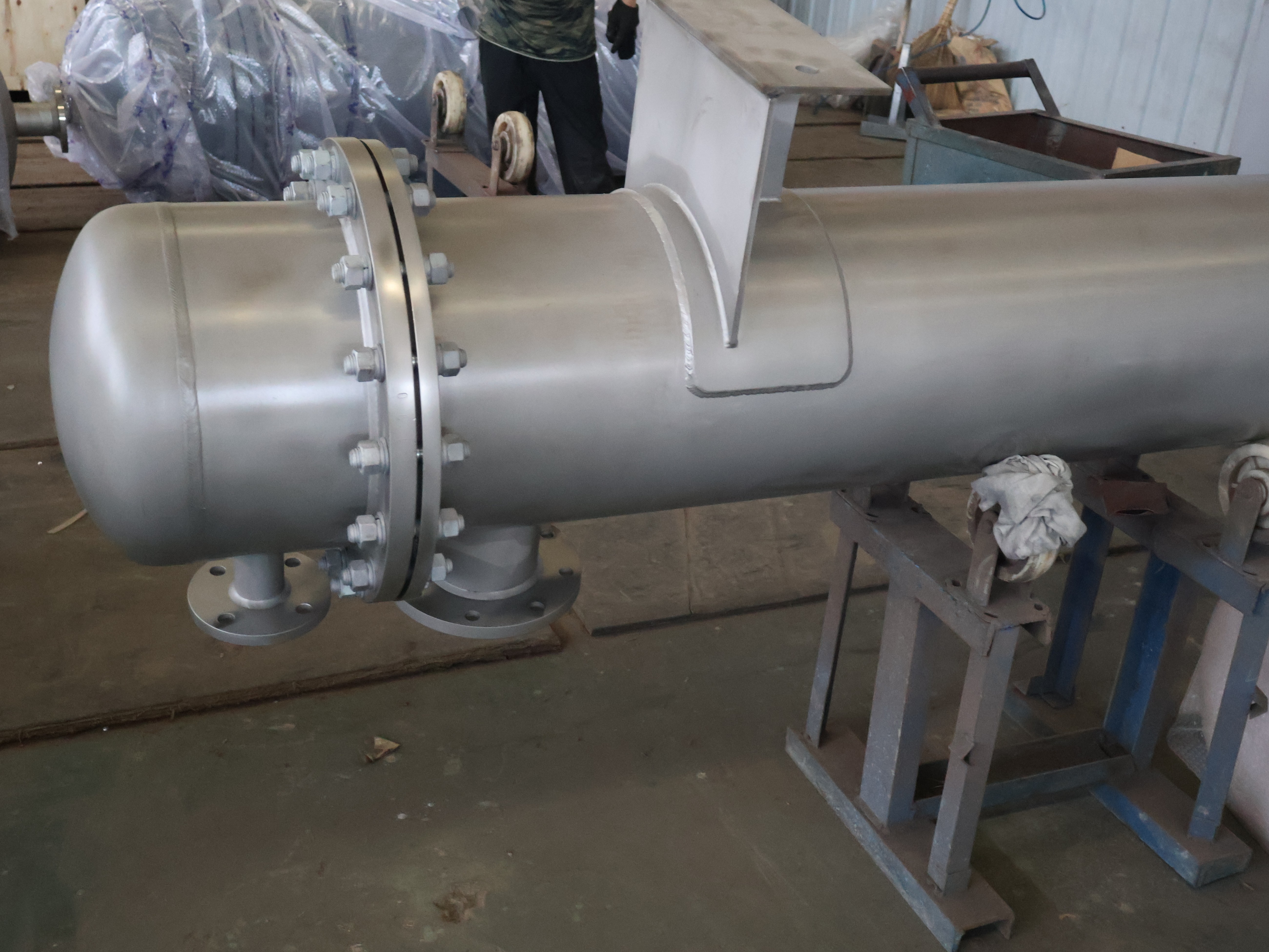

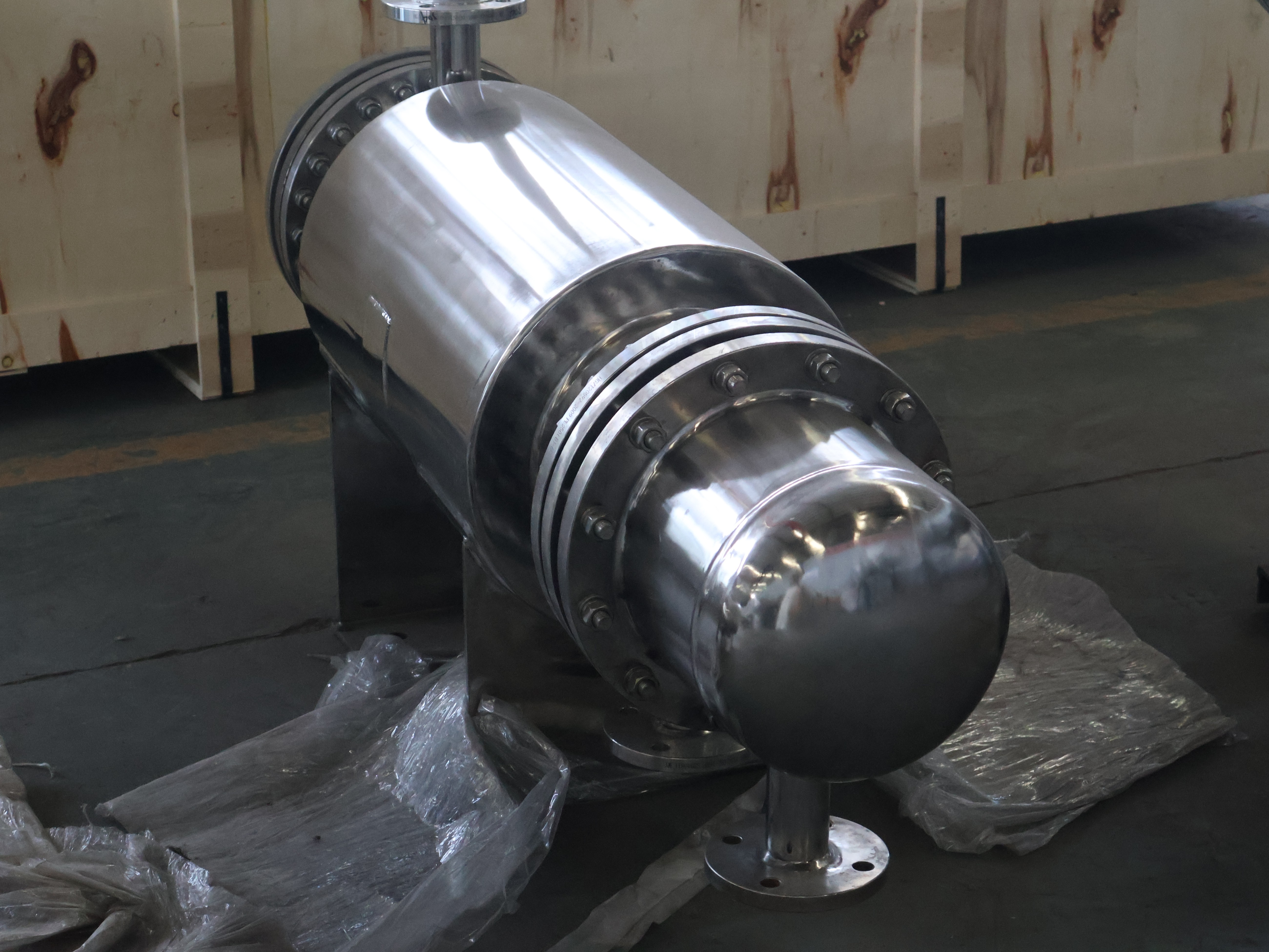

管壳式换热器（又称壳管式换热器）是原油加热中的核心设备，其结构由壳体、管束、管板、折流板及封头等部件组成：

管束：由多根平行排列的换热管（材质通常为碳钢、不锈钢或钛合金）组成，是热量交换的主要场所。原油在管内流动（管程），加热介质（如蒸汽或高温水）在管外流动（壳程），通过管壁实现热传递。

折流板：安装在壳体内，引导壳程流体横向冲刷管束，增强湍流效应，提高传热效率。其形式包括弓形、圆盘形等，可根据工艺需求调整。

管板：固定管束并连接壳体，确保密封性，防止介质混合。管板上布有与换热管匹配的孔，通过焊接或胀接固定管子。

封头：位于壳体两端，封闭壳体并连接管板，设有介质进出口接管，便于流体流入流出。

工作原理：基于热传导与对流换热，原油在管内流动时吸收壳程加热介质的热量，实现温度升高。逆流设计可传热温差，提升效率。

二、原油加热中的核心优势

耐高压与耐腐蚀

壳体和管束可采用高强度材料（如合金钢、钛合金），适应原油加热中高压（数气压）及含硫、氯等腐蚀性介质的环境。例如，在炼油厂中，设备可承受35MPa以上压力，处理含酸、碱、盐的腐蚀性流体。

材质选择灵活：碳钢适用于低温低压工况，不锈钢或钛合金用于高温高压或强腐蚀场景，延长设备寿命。

高效传热与结构灵活性

传热系数：通过优化管束排列（如三角形排列）和流体流速，液-液换热时传热系数可达870—1750W/(m²·℃)，适合高压、小流量、低传热系数流体的换热。

多流程设计：支持单管程或多管程、单壳程或多壳程，适应不同传热面积和压力要求。例如，双壳程换热器通过纵向隔板提高壳程流速，改善传热效果，且成本低于两个换热器串联。

易维护与清洁

管束可拆卸：便于机械清洗或化学清洗，尤其适用于易结垢的原油介质。例如，浮头式换热器的一端管板可自由浮动，便于抽出管束进行清洗。

抗垢设计：折流板引导流体横向冲刷管束，减少污垢沉积，清洗周期可延长50%以上。

适应复杂工况

温度范围广：可处理-200℃至400℃的介质，满足原油加热从常温到高温的需求。

压力耐受性强：设计压力可达数十兆帕，适应原油开采、运输和炼制中的高压环境。

三、典型应用场景

炼油厂原油预热

在常减压蒸馏装置中，管壳式换热器用于将原油加热至350—400℃，为后续分馏提供适宜温度。例如，某炼油厂采用双壳程换热器，通过纵向隔板提高壳程流速，使原油预热效率提升15%，年节约燃料成本超百万元。

长输管道原油加热

在原油长输管道中，管壳式换热器用于加热高粘度原油，降低输送阻力。例如，通过蒸汽加热将原油温度从20℃提升至50℃，粘度降低50%，输送效率显著提高。

重油加热与裂化

在重油催化裂化装置中，管壳式换热器用于将重油加热至500—550℃，为裂化反应提供热量。其耐高温高压特性确保设备在工况下稳定运行。

余热回收

在炼油厂中，管壳式换热器回收高温烟气或蒸汽冷凝水的余热，用于预热锅炉给水或原油，能源利用率提升20%—30%。

四、技术挑战与优化方向

污垢沉积与腐蚀

挑战：原油中的杂质和盐分易在管束表面结垢，增加热阻并导致腐蚀。

优化：采用耐腐蚀材料（如钛合金）、定期化学清洗、优化折流板设计以减少死角。

传热效率提升

挑战：管壳式换热器传热系数低于板式换热器，需大表面积补偿。

优化：开发新型换热管结构（如螺旋槽管）、采用纳米涂层技术增强传热。

紧凑化与智能化

趋势：通过3D打印技术实现复杂流道结构，减小设备体积；集成物联网传感器和数字孪生技术，实时监测运行状态，实现智能调控。

五、未来发展趋势

材料创新

研发耐高温、耐腐蚀的新型材料（如碳化硅陶瓷复合材料），延长设备寿命至20年以上。

结构优化

采用微通道设计减小设备体积，结合仿生树状分叉流道降低压降20%—30%。

绿色制造

优化制造工艺，减少资源消耗；推广余热回收技术，助力碳中和目标。例如，某炼油厂通过余热回收系统，年减少二氧化碳排放1.2万吨。

智能化集成

集成AI算法与物联网传感器，实现预测性维护，故障预警准确率超过98%，降低停机时间30%以上。
