螺旋缠绕式冷凝器-简介

螺旋缠绕式冷凝器：工业热交换领域的革新力量

一、技术原理：三维螺旋缠绕结构重塑传热边界

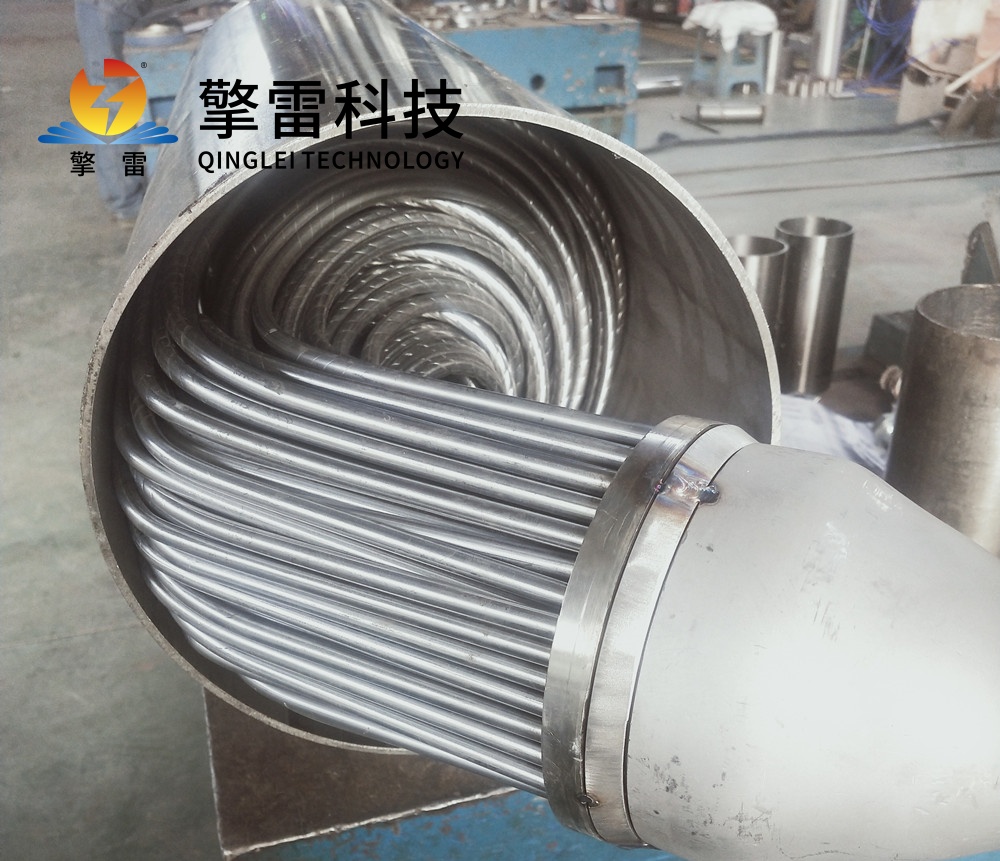

螺旋缠绕式冷凝器的核心在于其多层立体传热结构设计。数百根换热管以3°-20°的螺旋角反向缠绕于中心筒体，形成三维螺旋通道，相邻层缠绕方向相反。这种设计使流体在管内外形成强烈湍流，具体表现为：

二次环流效应：管内壁或外壁的螺旋形螺纹通过离心力驱动流体，破坏边界层，湍流强度提升3-5倍，传热效率提高15%-20%。

逆流接触设计：冷热流体呈逆流流动，温差梯度，热回收效率≥96%，传热系数最高可达13600 W/(m²·℃)，较传统列管式冷凝器提升3-7倍。

自补偿热应力：螺旋管束的弹性结构可自动吸收热胀冷缩产生的应力，减少热应力导致的泄漏风险。在500℃温差工况下，设备年变形量≤0.01mm，寿命超15年。

二、材料创新：工况下的性能飞跃

螺旋缠绕式冷凝器通过分级材料方案适应不同工况需求：

316L不锈钢：在含Cl⁻环境中年腐蚀速率<0.01mm，设备寿命长达15年，是碳钢设备的5倍。适用于湿法冶金、食品加工等领域。

钛合金/碳化硅复合管束：耐温范围覆盖-196℃至1200℃，适应浓硫酸、熔融盐等介质。某化工厂在湿氯气环境中连续运行5年无腐蚀，寿命较传统设备延长3倍。

Inconel 625合金：在1200℃高温下抗氧化性能是310S不锈钢的2倍，适用于煤化工气化炉废热回收。

石墨烯/碳化硅复合材料：热导率突破300 W/(m·K)，耐温提升至1500℃，适应超临界CO₂发电等工况。

纳米涂层技术：实现自修复功能，设备寿命延长至30年以上。

三、性能优势：高效、紧凑与长寿命的结合

性能指标螺旋缠绕式冷凝器传统列管式冷凝器

传热系数8000-13600 W/(m²·℃)2000-4000 W/(m²·℃)

单位体积换热能力传统设备的3-5倍体积庞大，布局受限

体积与重量缩小40%-70%，减轻30%-60%-

耐压与耐温承压能力达20MPa以上，耐温范围-196℃至1200℃通常承压10MPa以下，高温需减温减压装置

污垢沉积率降低70%结垢严重，清洗周期短

维护成本模块化设计支持单管束更换，维护时间缩短70%，年维护费用降低40%需频繁清洗，维护成本高

设计寿命15-30年8-12年

四、应用场景：跨行业覆盖与定制化解决方案

化工行业

乙烯裂解装置：急冷油冷凝器承受>400℃高温与腐蚀性介质，设备寿命超5年，热回收效率提升30%。

反应釜控温：作为聚合反应釜的夹套冷却器，承受200℃/8MPa高温高压，控制反应温度波动≤±1℃，产品纯度提升至99.95%。

溶剂回收：提升溶剂回收率与精馏效率，降低能耗。

能源领域

锅炉余热回收：某热电厂应用后，烟气余热回收效率提升45%，年减排二氧化碳超万吨。

碳捕集与封存：CO₂专用冷凝器在-55℃工况下实现98%气体液化。

光热发电：在导热油循环中，实现400℃高温介质冷凝，系统综合效率突破30%。

制冷与空调

大型中央空调：在螺杆式冷水机组中，冷凝效率提升20%，能效比（EER）达5.5以上。

液氮冷冻系统：实现-196℃深冷工况稳定运行，适用于生物样本库、超导实验等领域。

新兴领域

氢能储能：在PEM电解槽中实现-20℃至90℃宽温域运行，氢气纯度达99.999%。

地热发电：处理含SiO₂的地热流体，螺旋缠绕结构避免结垢堵塞，设备寿命延长至10年。

生物医药

疫苗生产：设备表面粗糙度Ra≤0.4μm，满足GMP无菌标准，产能爬坡周期缩短60%。

巴氏杀菌：传热效率提升25%，保留营养成分，清洗周期延长至6个月。

五、未来趋势：智能化与绿色化的深度融合

结构优化

3D打印流道设计：使比表面积提升至500㎡/m³，传热系数突破12000W/(m²·℃)。

微通道设计：传热面积密度达5000m²/m³，设备体积缩减60%。

智能化升级

数字孪生系统：通过实时监测管壁温度梯度、流体流速等16个关键参数，构建虚拟冷凝器模型，故障预警准确率>98%，支持无人值守运行。

自适应调节技术：根据温差梯度自动优化流体分配，综合能效提升12%。

绿色化发展

多能互补系统：构建热-电-气多联供系统，能源综合利用率突破85%。

区块链技术集成：支持跨区域能源交易，提升新能源消纳率15%。
