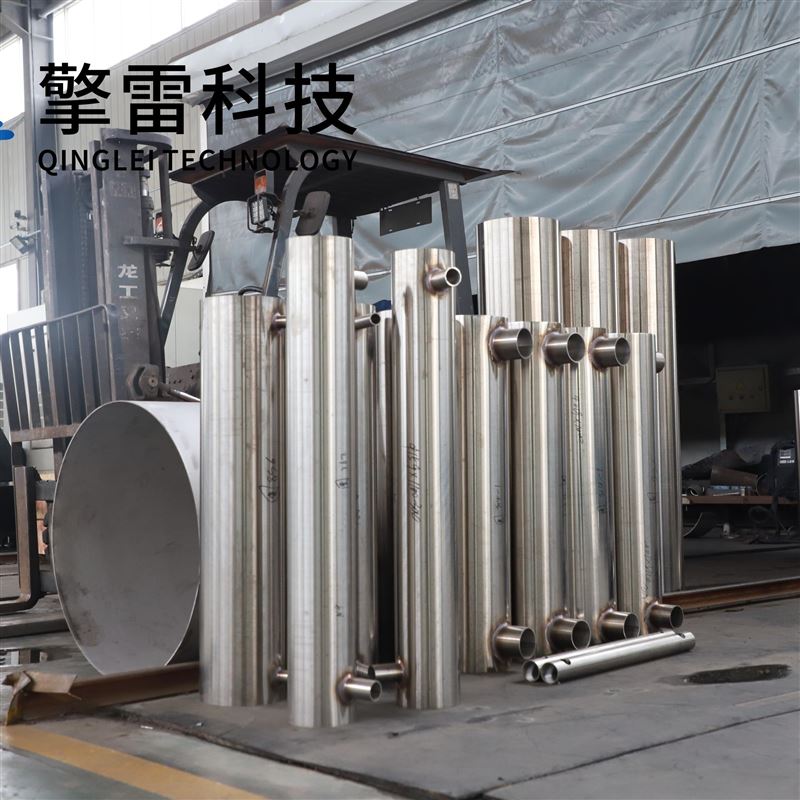

螺旋螺纹管缠绕式冷凝器

螺旋螺纹管缠绕式冷凝器：工况下的热交换技术革命

一、技术原理：三维螺旋缠绕结构重塑传热效率

螺旋螺纹管缠绕式冷凝器的核心在于其多层立体螺旋管束设计。数百根换热管以3°-20°的螺旋角反向缠绕于中心筒体，形成三维螺旋通道，相邻层缠绕方向相反。这一结构通过以下机制实现高效传热：

二次环流强化：管内壁或外壁加工的螺旋形螺纹驱动流体形成离心力驱动的二次环流，破坏热边界层，使湍流强度提升3-5倍，传热效率提高15%-20%。

逆流接触设计：冷热流体呈逆流流动，温差梯度，热回收效率≥96%，传热系数最高可达13600W/(m²·℃)，较传统列管式冷凝器提升3-7倍。

螺旋折流板优化：壳体内设置的螺旋形折流板强制流体呈螺旋流动，减少热阻，进一步提升换热效率。

二、性能突破：效率、耐久性与紧凑设计的三重升级

高效传热：

传热系数达8000-13600W/(m²·℃)，冷凝效率98%，显热回收率超90%。

在天然气液化项目中，单台设备处理量达500吨/小时，系统压降控制在0.05MPa以内，能耗降低28%。

工况适应性：

耐温范围：-196℃至1200℃，覆盖深冷到超高温场景。例如，在PEM电解槽中实现-20℃至90℃宽温域运行，氢气纯度达99.999%。

耐压能力：承压达40MPa（超临界CO₂工况），是常规设备的2-3倍。

耐腐蚀性：采用316L不锈钢、钛合金或碳化硅复合管束，适应浓硫酸、熔融盐等介质。某化工厂在湿氯气环境中连续运行5年无腐蚀，寿命较传统设备延长3倍。

紧凑设计：

单位体积换热能力为传统冷凝器的3-5倍，体积缩小70%，重量减轻30%。例如，某LNG接收站应用后设备高度降低至传统设备的60%，节省土地成本超千万元。

三、材料创新：从耐腐蚀到自修复的跨越

分级材料方案：

316L不锈钢：在含Cl⁻环境中年腐蚀速率<0.01mm，设备寿命长达15年。

钛合金/碳化硅复合管束：耐温1200℃，适应熔融盐等介质。

石墨烯/碳化硅复合材料：热导率突破300W/(m·K)，耐温提升至1500℃，适应超临界CO₂发电等工况。

自修复技术：

纳米涂层技术实现设备自修复功能，寿命延长至30年以上。例如，在煤化工气化炉废热回收中，设备连续运行超2万小时无性能衰减。

四、应用场景：跨行业覆盖与定制化解决方案

能源领域：

锅炉余热回收：某热电厂应用后烟气余热回收效率提升45%，年减排二氧化碳超万吨。

地热发电：处理含SiO₂的地热流体，螺旋缠绕结构避免结垢堵塞，设备寿命延长至10年。

碳捕集与封存：CO₂专用冷凝器在-55℃工况下实现98%气体液化，助力燃煤电厂减排效率提升。

化工领域：

高温气体冷却：在加氢裂化工艺中（350℃、10MPa），设备变形量<0.1mm，年节电约20万kW·h。

溶剂回收：在抗生素、维生素等原料药生产中，实现溶剂回收率≥98%，较传统设备节能25%-35%。

生物医药：

疫苗生产：设备表面粗糙度Ra≤0.4μm，满足GMP无菌标准，产能爬坡周期缩短60%。

巴氏杀菌：传热效率提升25%，保留营养成分，清洗周期延长至6个月。

制冷领域：

大型中央空调：在螺杆式冷水机组中冷凝效率提升20%，能效比（EER）达5.5以上。

液氮冷冻系统：实现-196℃深冷工况稳定运行，适用于生物样本库、超导实验等领域。

五、智能化升级：数字孪生与预测性维护

数字孪生系统：

通过实时监测管壁温度梯度、流体流速等16个关键参数，构建虚拟冷凝器模型，故障预警准确率>98%，支持无人值守运行。

某食品企业应用后非计划停机次数降低95%，年维护费用减少150万元。

自适应调节技术：

根据温差梯度自动优化流体分配，综合能效提升12%。例如，在MDI生产中反应温度控制精度达±1℃，产品纯度提升至99.95%。

六、经济与环境效益：全生命周期成本优化

投资回报：

初始投资较传统设备高20%-30%，但全生命周期成本（LCC）降低40%-50%，投资回收期缩短至1.5年。

某化工园区应用后年节约运行成本超千万元，碳排放减少8000吨。

土地与空间优化：

设备高度降低40%，节省土地成本超千万元（如LNG接收站案例）。

七、未来趋势：材料与智能技术的深度融合

材料创新：

研发耐熔融盐合金（700℃超临界工况）、3D打印流道设计（比表面积提升至500㎡/m³），传热系数突破12000W/(m²·℃)。

智能集成：

结合区块链技术实现跨区域能源交易，提升新能源消纳率15%。

开发余热梯级利用系统，热效率提升25%，年节约标煤1200吨。

绿色制造：

采用生物基复合材料，回收率≥95%，碳排放降低60%。
