列管冷凝器原理深度解析

CH₂=CH-CHO）作为一种重要的有机化工原料，广泛应用于合成树脂、橡胶、医药及农药等领域。其生产过程中产生的蒸汽具有强腐蚀性（含、醋酸等）、高化学活性（易聚合、氧化）及高温特性（出口温度达300-350℃），对传统金属冷凝器提出严苛挑战。在此背景下，列管式冷凝器凭借其高效传热与结构适应性，成为冷凝环节的核心设备。

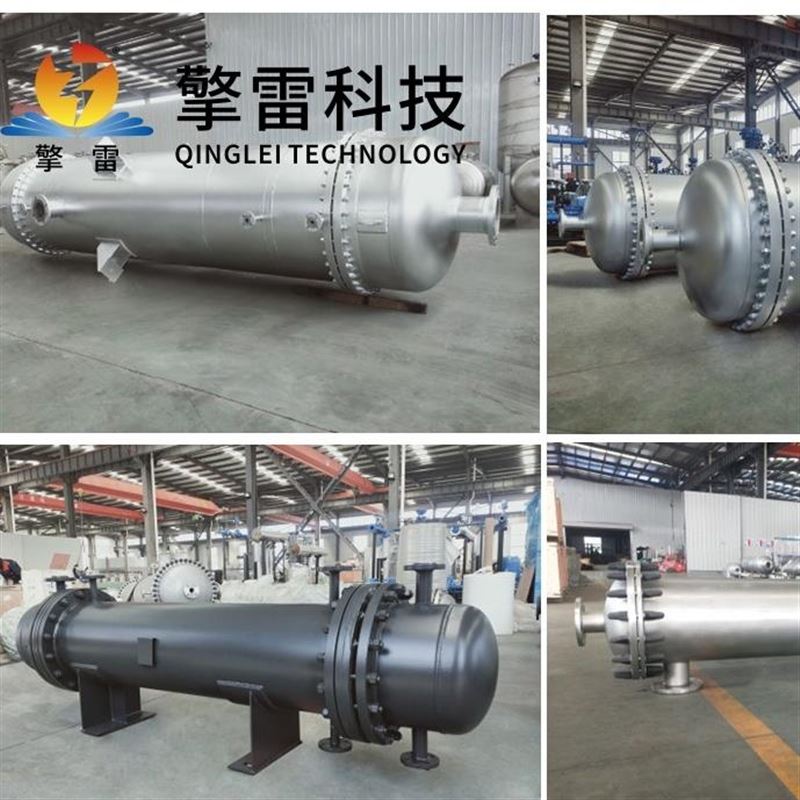

一、列管冷凝器的基础结构与工作原理

列管冷凝器基于热传导与对流传热的协同作用，通过管束与壳程流体的强制对流实现高效换热。其核心结构包括：

管束：由多根平行排列的换热管组成，热流体（如反应混合气）在管内流动，冷流体（如冷却水）在管外（壳程）流动。管壁作为热传导介质，将热量从高温流体传递至低温流体。

折流板：垂直安装于壳程内，引导流体多次改变流动方向，增加湍流程度。例如，弓形折流板与螺旋导流板组合使用，可使壳程流体湍流强度提升3倍，传热系数提高20%-30%。

管板与封头：管板固定管束两端并分隔管程与壳程流体，采用胀接、焊接或胀焊并用方式确保密封性；封头（如椭圆形封头）封闭设备两端，引导流体进出。

工作过程：高温蒸汽从壳体一端进入，在壳程内流动；冷却介质从管束一端进入，在管程内流动。热量通过管壁从蒸汽传递至冷却介质，蒸汽逐渐冷却并达到饱和状态，最终冷凝为液态，通过壳体底部排液口排出；冷却介质吸收热量后温度升高，从管束另一端流出。

二、工况下的性能优化机制

针对的强腐蚀性、高化学活性及高温特性，列管冷凝器通过以下设计实现性能突破：

材料选择：

碳化硅（SiC）：作为第三代半导体材料，碳化硅具有优异的耐高温（熔点2700℃）、耐腐蚀（对浓硫酸、等介质呈化学惰性）及高导热性（热导率120-270W/(m·K)）。在工况下，碳化硅冷凝器年腐蚀速率<0.005mm，设备寿命可达20年以上，较传统金属设备提升数倍。

钛合金：在湿氯气环境中连续运行5年无腐蚀，寿命较传统设备延长3倍，适用于含Cl⁻介质。

316L不锈钢：在含Cl⁻环境中年腐蚀速率<0.01mm，设备寿命15年，适用于温和腐蚀工况。

结构创新：

螺旋缠绕管束：数百根换热管以3°-20°螺旋角反向缠绕于中心筒体，形成多层立体螺旋通道。该设计通过离心力驱动流体形成二次环流，破坏热边界层，使湍流强度提升3-5倍，传热系数可达13600W/(m²·℃)，较传统列管式设备提升3-7倍。同时，单位体积换热能力为传统设备的3-5倍，体积缩小40%-60%，重量减轻30%。

内螺纹/波纹管：管内壁加工螺旋形螺纹或波纹，进一步强化传热效率15%-20%。例如，某企业采用四管程设计后，换热效率提升30%，年增产2万吨。

双管板密封：针对碳化硅与金属管板热膨胀系数差异，采用柔性石墨密封垫片或膨胀节补偿热应力，泄漏率<0.01%/年。

抗腐蚀与抗聚合设计：

表面处理：通过电化学抛光提升耐腐蚀性，表面粗糙度Ra≤0.4μm，符合GMP无菌标准。

温度均匀分布：碳化硅的高导热性使冷凝器表面温度均匀，避免局部过热引发聚合反应，减少设备堵塞风险。

三、典型应用场景与性能验证

高温气体冷却：

在氧化反应器出口（300-350℃高温气体冷却）中，列管冷凝器迅速将气体降温至目标温度，防止深度氧化，确保产品质量与收率。例如，某企业应用后换热效率提升30%，年增产2万吨。

溶剂回收与精制：

作为精制过程中的冷凝器，列管冷凝器冷凝为液态，实现产品分离与提纯。某原料药企业采用缠绕螺旋管式冷凝器改造溶剂回收系统后，回收效率从82%提升至98.5%，蒸汽消耗量下降32%，设备占地面积减少60%。

余热回收与节能：

在燃煤锅炉烟气深度冷却中，列管冷凝器使排烟温度降低30℃，发电效率提升1.2%，年节约燃料成本500万元。某热电厂应用后，烟气余热回收效率提升45%，年减排二氧化碳超万吨。

工况适应：

碳化硅冷凝器在1350℃合成气急冷工况中连续运行超2万小时无性能衰减，短期耐受温度超过2000℃，远超金属材料上限。

四、经济性与全生命周期成本分析

尽管碳化硅列管冷凝器初始投资较传统设备高20%-30%，但其全生命周期成本（LCC）降低40%-60%，具体表现为：

节能效益：年节能费用可达设备投资的25%-35%，投资回收期缩短至2-3年。

维护成本：自清洁螺旋结构减少污垢沉积，清洗周期延长至6-12个月，维护成本降低40%；耐腐蚀性延长设备寿命，年维修费用降低70%。

设备寿命：碳化硅冷凝器使用寿命可达20年以上，是传统金属设备的数倍。例如，某化工厂硫酸冷凝系统改造后，设备寿命从18个月延长至12年，年维护成本降低80%。
