双程列管式换热器：工业热交换领域的效能革新者

一、设备定义与核心原理

双程列管式换热器是一种高效的间壁式热交换设备，其核心设计在于流体在管程内经历两次流动路径，通过延长换热时间与强化湍流效应，实现热量的高效传递。其工作原理基于热传导与对流换热：

热流体路径：从管箱入口进入，经次折流后沿换热管流动，初步释放热量；随后通过折流板引导进入壳程，与冷流体进行逆流热交换；冷却后的热流体再次进入管程，完成第二次流动路径，进一步释放余热，最终从管箱出口排出。

冷流体路径：从壳体入口进入，在折流板引导下纵向冲刷换热管外壁，吸收热量后从壳体出口排出。

传热机制：通过管壁的导热与管内外流体的对流换热实现能量传递，传热系数通常为3000-5000 W/(m²·℃)，较传统单程设备提升30%-50%。

二、结构特点与优势

双程流动设计

路径延长：流体在管内往返两次，有效传热面积提升30%-50%，单位体积换热能力为传统冷凝器的2-3倍。

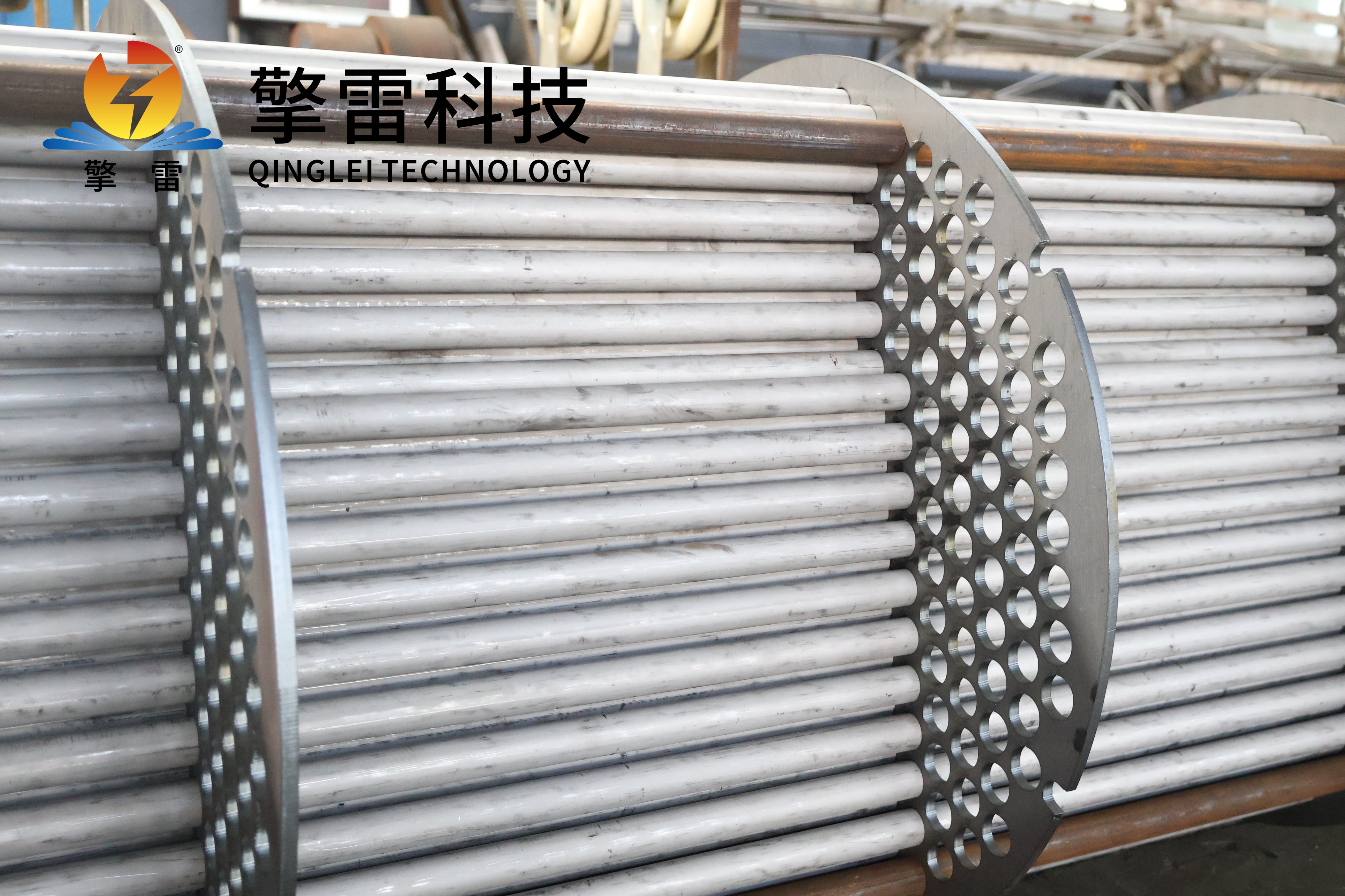

湍流强化：折流板引导流体多次改变方向，湍流强度提升20%-30%，边界层厚度减少50%，显著提升热回收效率。

温度均匀性：流体温度梯度更均匀，减少局部过热风险，适应高温高压工况（如加氢反应器冷却，350℃、10MPa下设备变形量<0.1mm）。

模块化与紧凑性

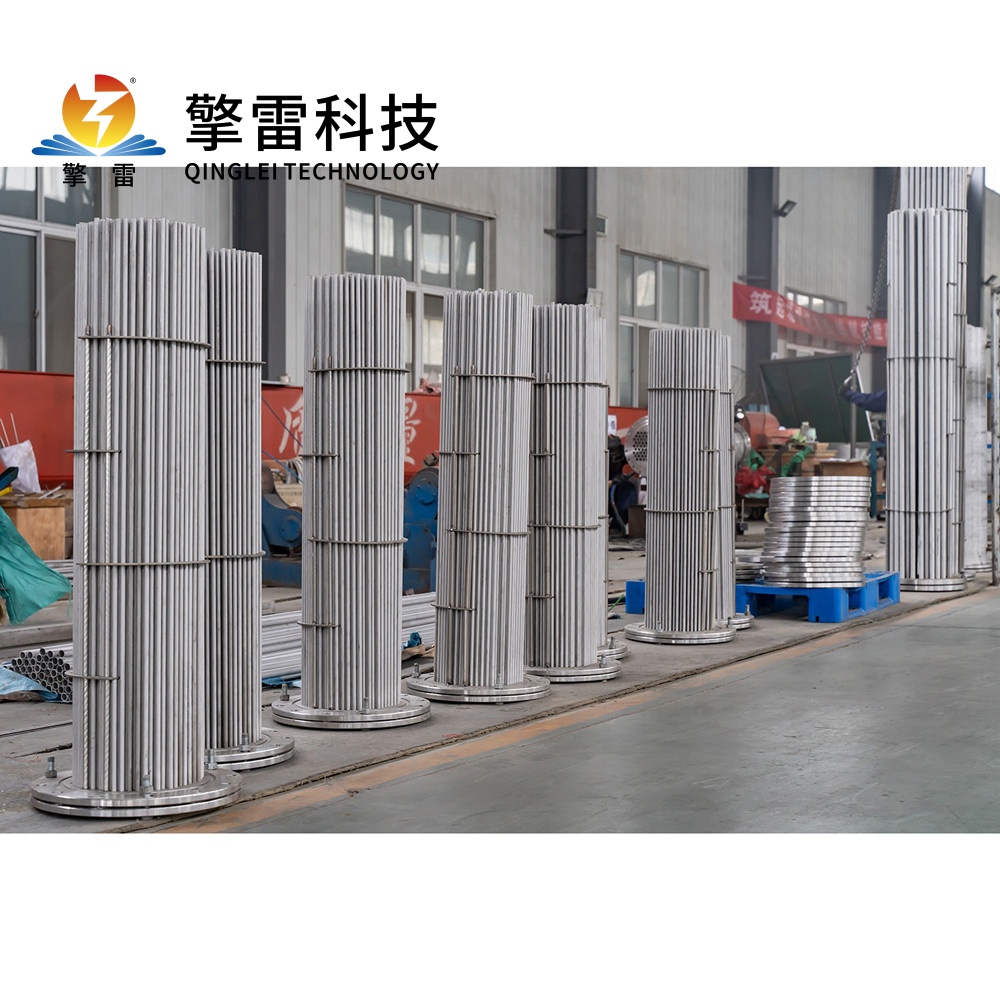

可拆卸设计：管束支持单根更换，维护时间缩短80%，清洗周期延长至6-12个月。

空间优化：相同换热面积下体积减少10%-15%，占地面积缩小50%，适用于LNG接收站等空间受限场景（某项目设备高度降低至传统设备的60%，节省土地成本超千万元）。

耐腐蚀与耐高温

材料创新：采用316L不锈钢、钛合金或碳化硅复合管束，耐温范围覆盖-196℃至1200℃，适应浓硫酸、熔融盐等介质。在湿氯气环境中连续运行5年无腐蚀，寿命较传统设备延长3倍。

抗结垢性能：换热管表面经机械抛光或纳米涂层处理，粗糙度Ra≤0.4μm，结垢周期延长至2年。

智能化与数字化

预测性维护：集成光纤光栅传感器与数字孪生技术，实时监测管壁温度与应变，故障预警准确率>98%，非计划停机率降低50%。

自适应调节：通过物联网传感器与AI算法，根据介质浓度、温度变化自动优化运行参数，节能率达10%-20%。

三、应用场景与案例

石油化工

加氢裂化工艺：在350℃、10MPa工况下，设备变形量<0.1mm，年节电约20万kW·h，催化剂寿命延长20%。

甲醇精馏：传热效率提升40%，设备体积减少30%，单线产能提升30%。

制药与食品

抗生素发酵液冷却：温度精确控制（±0.5℃），发酵效率提升20%，产品纯度达99.5%。

乳制品巴氏杀菌：快速升温至85℃并维持15秒，再降温至4℃，保质期延长至21天，提升10%。

能源与环保

LNG气化站：作为过冷器将LNG温度降至-162℃，气化效率提升15%，单站年处理量突破500万吨。

钢铁行业余热回收：回收800-1000℃高温烟气余热，给水温度提升至250℃，发电效率提高8%。

船舶废气余热回收：回收柴油机废气热量，使船舶能效提升12%，年减排CO₂ 3000吨。

四、技术发展趋势

材料创新

研发石墨烯/碳化硅复合材料，导热系数突破12000 W/(m·K)，设备寿命延长至30年以上。

纳米涂层技术实现自修复功能，腐蚀速率降低至0.001mm/年，维护成本减少60%。

结构优化

采用3D打印流道设计，比表面积提升至500㎡/m³，传热系数突破12000 W/(m²·℃)。

法兰连接标准模块支持单台设备处理量从10㎡扩展至1000㎡，适应不同规模工业需求。

绿色化与低碳化

开发CO₂自然工质换热器，替代传统HFCs制冷剂，单台设备年减排CO₂ 500吨。

建立钛合金废料回收体系，材料闭环利用率达95%，生产成本降低20%。

五、总结

双程列管式换热器通过双程流动设计、模块化结构、耐腐蚀材料与智能化技术的融合，实现了传热效率与工程可靠性的双重突破。其热效率突破90%，单位体积换热能力为传统设备的2-3倍，且适应高温高压、腐蚀性介质等工况。随着工业4.0与碳中和目标的推进，双程列管式换热器将持续进化，为工业提供更高效、更智能、更环保的热交换解决方案，成为构建可持续工业体系的重要基石。
