管束换热器结构解析：高效传热的核心设计

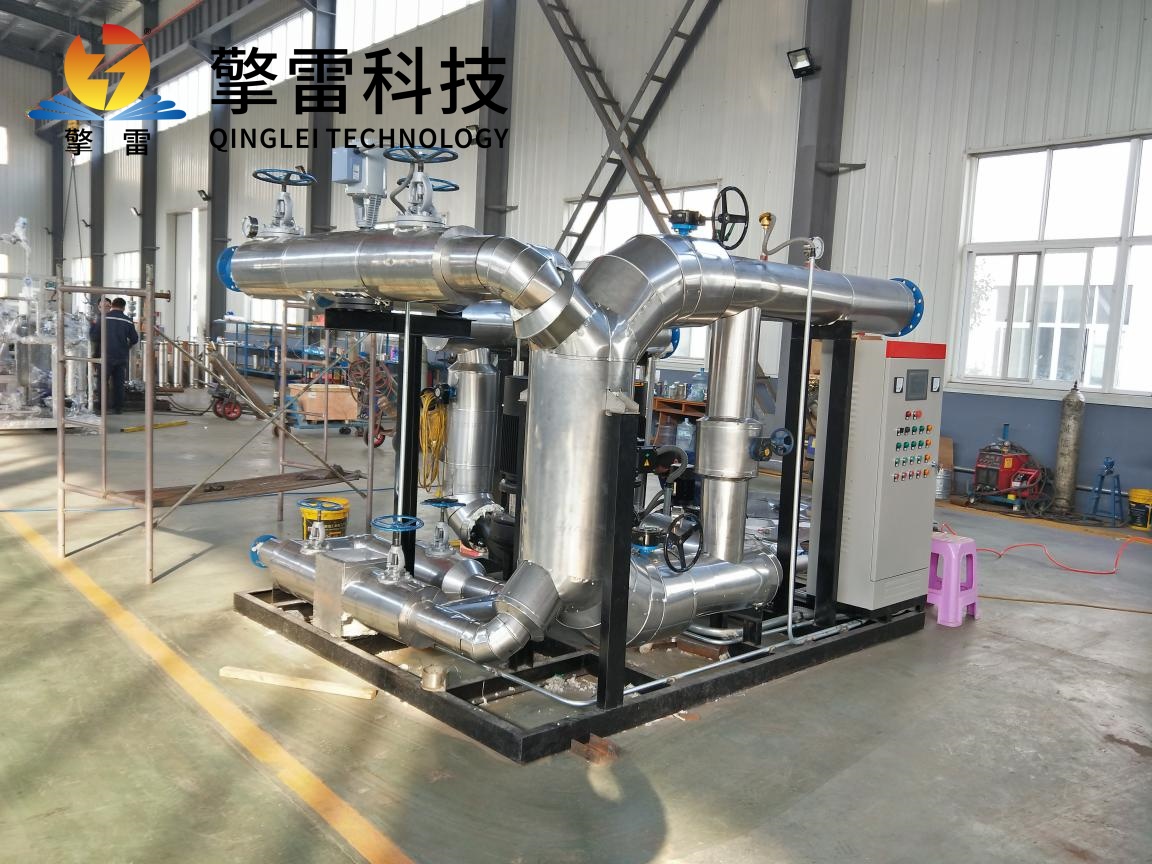

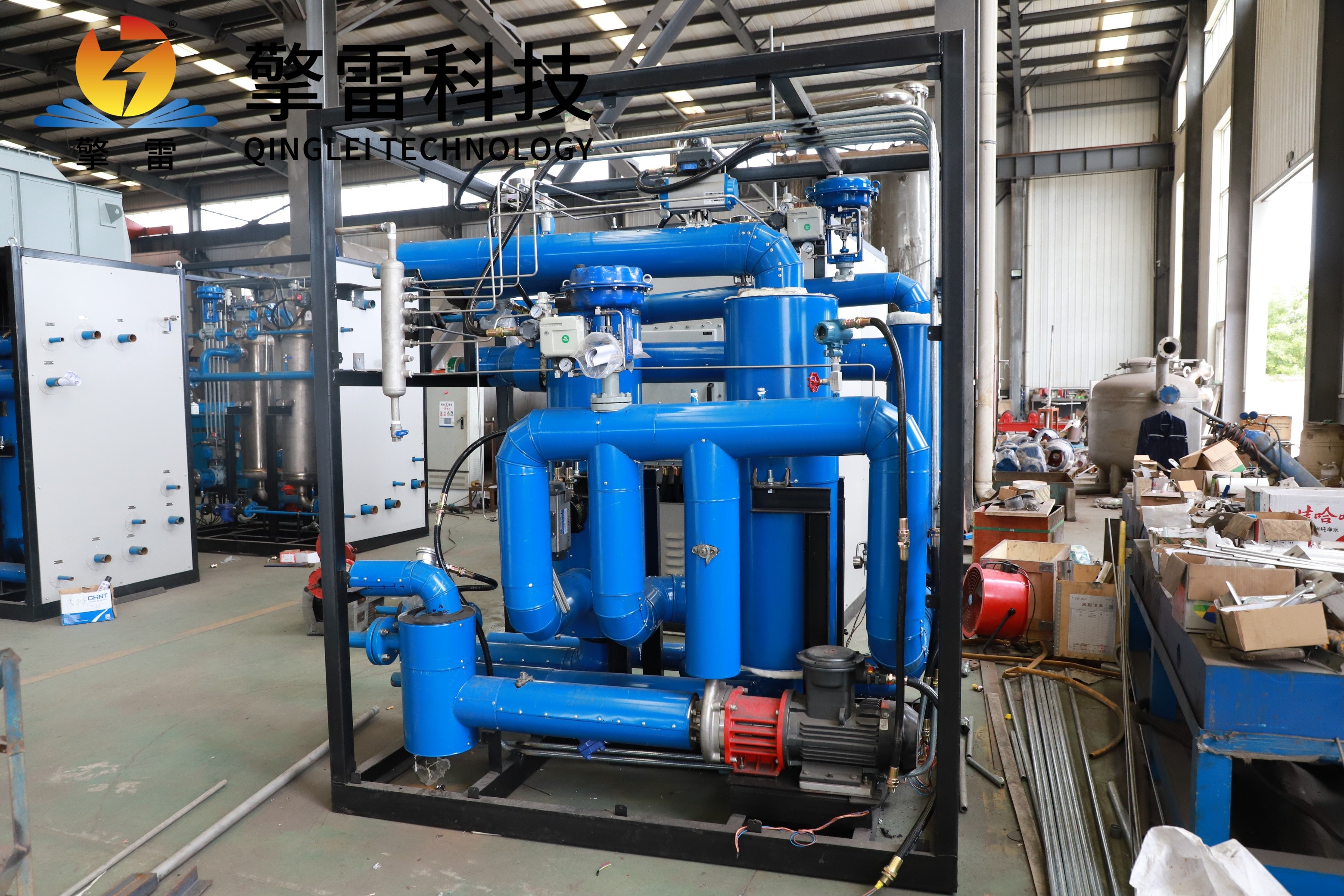

管束换热器作为工业热交换的核心设备，其结构设计直接决定了传热效率、运行稳定性及维护便捷性。以下从核心部件、结构类型、强化传热设计及典型应用场景四方面展开分析。

一、核心部件：构建高效传热的基础

管束

材料选择：采用无缝钢管、不锈钢管或钛管，表面经机械抛光、涂层处理（如SiC、石墨烯）或螺旋槽加工，增强抗结垢性能与传热效率。例如，螺旋槽管内壁加工螺旋槽，湍流强度提升40%，传热系数增加25%。

排列方式：正三角形排列紧凑，管外流体湍动程度高，传热分系数大；正方形排列便于清洗，适用于易结垢流体。管束长度可达12米，单台设备传热面积大幅提升。

壳体

圆筒形结构，容纳管束和流体，承受工作压力。材料根据介质性质选择，如碳钢、不锈钢或耐腐蚀塑料（如聚四氟乙烯衬里）。

内部设置折流板（如单弓形、双弓形），引导流体多次横向冲刷管束表面，打破流体边界层，提升壳程换热系数，避免“死区"导致的效率下降。

管板

连接换热管与壳体的关键部件，通过胀接或焊接工艺确保密封性，承受管程与壳程的压力差。

薄管板节省材料，适用于中低压换热器；椭圆形管板与壳体焊接，受力条件好，适用于高压、大直径设备。

折流板与折流杆

折流板：传统设计，通过改变流体方向增强湍流，但压降较大。

折流杆：新型支承结构，压力降比弓形折流板降低50%以上，无传热死区，结垢速率慢，防止横向流诱发的振动。

二、结构类型：适应多元工况的模块化设计

固定管板式换热器

特点：结构简单、紧凑，造价低，管板兼法兰。

适用场景：管、壳程温差不大或温差大但压力不高，壳程介质干净或结垢可通过化学清洗清除的场合（如化工轻工加热冷却）。

局限：温差应力大，需设置膨胀节，壳程压力受限。

浮头式换热器

特点：管束一端管板自由移动，消除温差应力；管束可抽出，便于清洗和维修。

适用场景：管、壳程温差大且压力较高的工况（如炼油厂塔顶油气冷凝）。

局限：结构复杂，内浮头密封困难，造价高，存在内漏风险。

U形管式换热器

特点：管束自由伸缩，仅一块管板，密封面少；可抽芯检修，运行可靠。

适用场景：管、壳程温差大，高温、高压或腐蚀性强的场合（如氯碱工业钛材换热器）。

局限：管内清洗困难，内层管子损坏无法更换。

填料函式换热器

特点：结构简单，管束可自由伸缩，耐压、耐温及密封能力较差。

适用场景：低压、小直径场合（如小型化工装置）。

三、强化传热设计：突破效率极限

表面处理技术

螺旋槽管、翅片管等增强管外湍流，传热系数提升20%-50%。

纳米涂层（如Al₂O₃、石墨烯）导热系数提升30%-50%，抗结垢性能增强5-10倍。

流体流动优化

逆流设计：冷热流体进出方向相反，平均传热温差，效率提升15%-20%。

异形折流板（如螺旋形）：壳程压降降低30%，传热效率提升10%-15%。

双壳程设计：通过隔板实现冷热流体逆流换热，热回收率提高至90%-95%。

材料升级

陶瓷基复合材料：耐温达2000℃，抗热震性能提升3倍，适用于超高温工况。

石墨换热器：浓硫酸工况中年腐蚀速率<0.01mm，设备重量减轻60%。

四、典型应用场景：结构与工况的精准匹配

化工行业

合成氨反应中冷却高温合成气，采用浮头式换热器，适应温差大、易结垢工况。

蒸馏塔再沸器使用U形管式换热器，耐高压、抗腐蚀。

石油炼制

炼油厂常减压装置中，塔顶油气冷凝采用浮头式换热器，处理量达1000吨/小时，耐温范围-20℃至450℃。

重油加热使用固定管板式换热器，结构简单，成本低。

电力行业

锅炉给水预热采用U形管式换热器，回收烟气余热，系统综合能效提升40%-60%。

汽轮机凝汽器使用双壳程设计，热回收率达95%。

制药行业

抗生素发酵液冷却采用316L不锈钢浮头式换热器，表面粗糙度Ra≤0.4μm，满足无菌要求。

注射液冷却使用填料函式换热器，便于清洗，避免交叉污染。

食品行业

乳制品巴氏杀菌采用固定管板式换热器，快速加热/冷却，保留营养成分。

啤酒发酵温度控制使用U形管式换热器，耐低温腐蚀，寿命长达15年。
