磷酸缠绕螺旋管冷凝器在化工领域的应用

磷酸缠绕螺旋管冷凝器作为一种高效、耐腐蚀且结构紧凑的热交换设备，近年来在化工领域得到了广泛应用。其独特的螺旋缠绕结构设计和的材料选择，使其能够适应各种复杂的化工工况，成为提升化工生产效率、降低能耗和保障生产安全的关键设备。

一、技术原理与结构优势

1. 螺旋缠绕结构强化传热

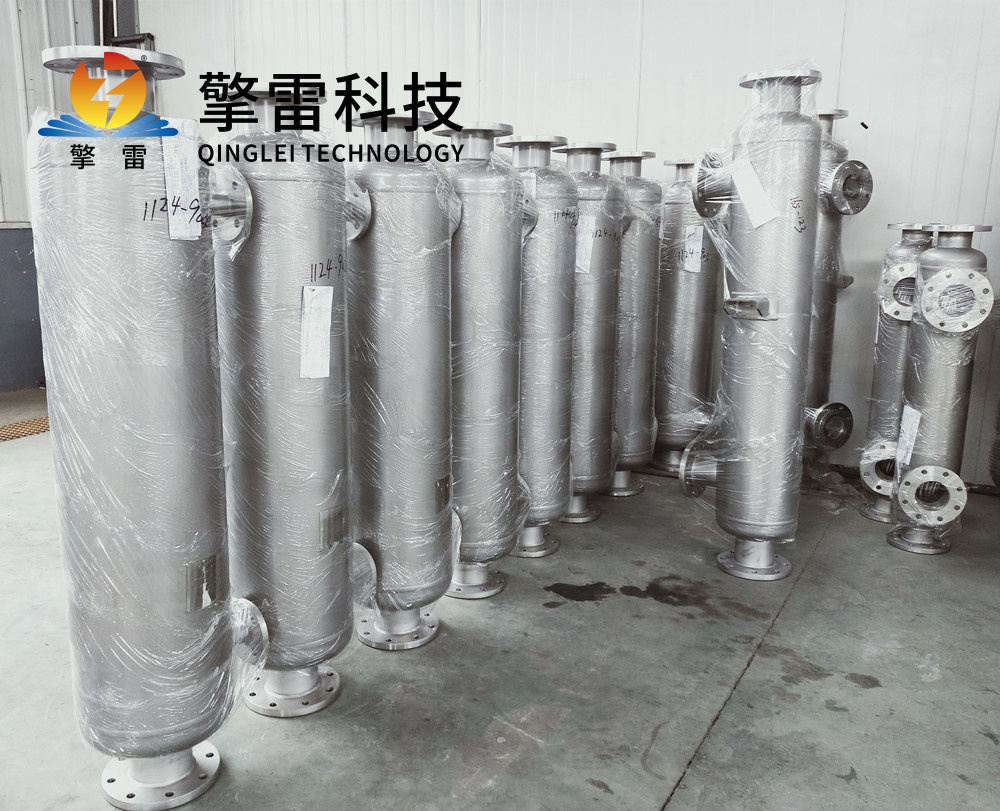

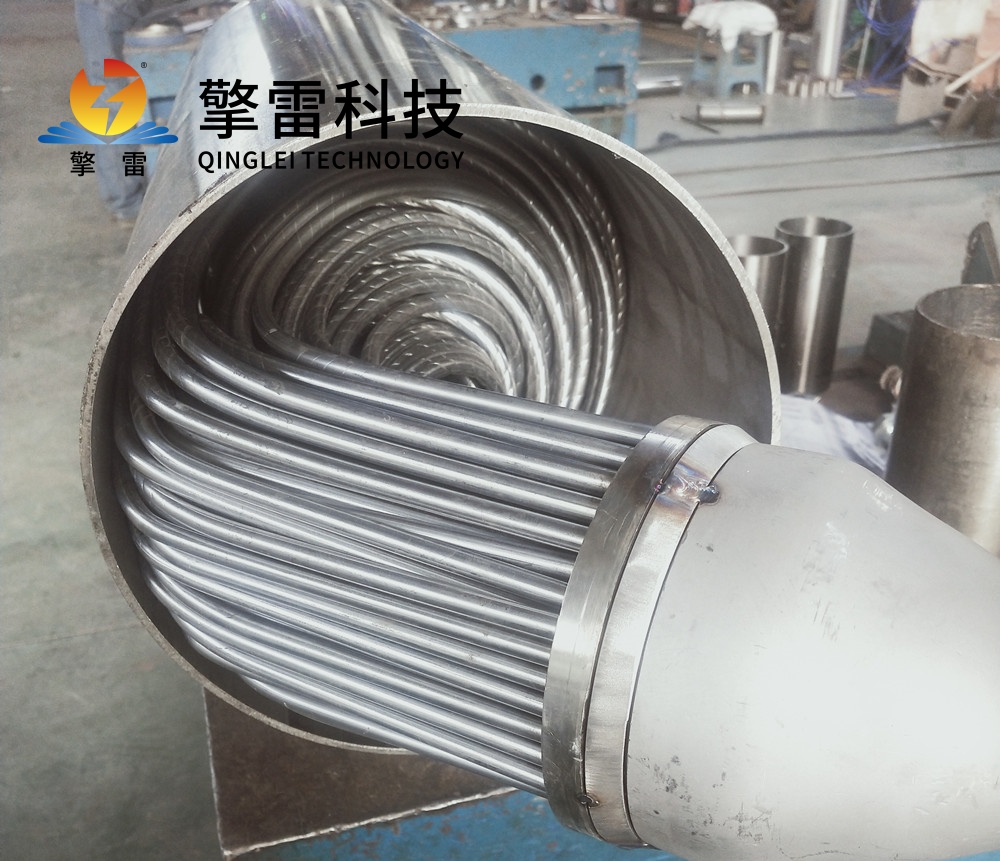

磷酸缠绕螺旋管冷凝器的核心在于其多层立体螺旋缠绕结构。数百根换热管以3°—20°的螺旋角反向缠绕于中心筒体，形成三维螺旋通道。这种设计使流体在管内外形成强烈湍流，离心力驱动流体产生二次环流，破坏热边界层，湍流强度较传统直管提升3—5倍。实验数据显示，其传热系数可达8000—13600 W/(m²·℃)，较传统列管式冷凝器提升3—7倍，冷凝效率达98%以上。

2. 逆流接触设计提升热回收效率

冷热流体在螺旋缠绕结构中呈逆流布置，延长了热交换时间，使温差梯度。这种设计使得热回收效率≥96%，显热回收率超90%，显著提高了能源利用效率。

3. 自补偿热应力结构

螺旋缠绕结构形成弹性管束，能够自动吸收热胀冷缩变形。在温差跨度达500℃的工况下，设备仍能保持≤0.01mm/年的微小变形量，解决了传统设备因热应力导致的泄漏问题，延长了设备使用寿命。

4. 紧凑高效设计

磷酸缠绕螺旋管冷凝器单位体积换热能力为传统设备的3—5倍，体积缩小40%—70%，重量减轻30%—60%。这一优势使得设备在化工车间空间有限的场景下具有显著的应用价值，能够节省土地成本和建设投资。

二、材料创新与耐腐蚀性能

磷酸作为一种强腐蚀性介质，对冷凝器的材质提出了严苛要求。磷酸缠绕螺旋管冷凝器通过采用分级材料方案，从根源上解决了腐蚀问题：

1. 316L不锈钢

适用于中低浓度磷酸（浓度<60%）及常温工况，年腐蚀速率<0.01mm，设备寿命长达15年。该材料具有良好的耐点蚀和缝隙腐蚀性能，广泛应用于湿法冶金、食品加工等领域。

2. 钛合金/碳化硅复合管束

耐温范围覆盖-196℃至1200℃，适应浓硫酸、熔融盐等强腐蚀介质。在光伏多晶硅生产中，1200℃高温下稳定运行，支持绿氢储能等工况。某化工厂在湿氯气环境中连续运行5年无腐蚀，寿命较传统设备延长3倍。

3. 哈氏合金（如C-276）

针对高浓度磷酸（浓度>85%）、高温（>100℃）或含氟、氯杂质的工况，哈氏合金的耐腐蚀性远超普通不锈钢，可长期稳定运行。

4. 石墨烯/碳化硅复合材料

热导率突破300 W/(m·K)，耐温提升至1500℃，适应超临界CO₂发电等工况。纳米涂层技术实现自修复功能，设备寿命延长至30年以上，降低全生命周期成本。

三、化工领域的应用场景

1. 磷酸生产与浓缩

在湿法磷酸生产中，稀磷酸需通过蒸发浓缩至工业级磷酸（60%—85%）。蒸发过程中产生的含磷酸蒸汽需通过冷凝器冷凝回收，避免有害物质排放。磷酸缠绕螺旋管冷凝器可耐受含氟磷酸蒸汽的腐蚀，同时高效冷凝回收磷酸，提高原料利用率。例如，某磷肥厂采用该设备后，浓缩效率提升20%，年节约蒸汽超万吨，废水温度从90℃降至40℃，综合能效提升40%。

2. 磷酸盐合成

在磷酸二氢钾、磷酸一铵等产品的合成过程中，常使用甲醇、乙醇等有机溶剂作为反应介质。反应结束后，需通过冷凝器将有机溶剂蒸汽冷凝回收，循环使用。磷酸缠绕螺旋管冷凝器可同时应对磷酸介质与有机溶剂的腐蚀，且高效的换热性能能快速冷凝溶剂蒸汽，降低溶剂损耗。

3. 磷酸酯精制

磷酸酯（如磷酸三乙酯、磷酸酯阻燃剂）在合成后需通过蒸馏精制。蒸馏过程中产生的磷酸酯蒸汽需冷凝为液态产品。由于磷酸酯具有一定粘度，螺旋管的湍流效果可避免管内积料，同时耐蚀材质确保设备不受残留磷酸的腐蚀，保障产品纯度。

4. 化工尾气处理

部分化工企业排放的尾气中含有微量磷酸雾滴或磷酸蒸汽，若直接排放会造成大气污染。采用磷酸缠绕螺旋管冷凝器对尾气进行冷凝处理，可将其中的磷酸回收，同时净化尾气，符合环保排放标准。

5. 高温高压与工况

在乙烯裂解装置中，急冷油冷凝器需承受1000℃高温冲击，磷酸缠绕螺旋管冷凝器通过优化结构设计，温度剧变耐受性达400℃/min，热回收效率提升30%，年节约燃料气用量达50万吨标煤。在PEM电解槽中，设备实现-20℃至90℃宽温域运行，氢气纯度达6N级，支持氢能储能领域的发展。

四、未来发展趋势

1. 材料创新与性能提升

随着材料科学的不断发展，未来将研发出更多具有优异性能的新型材料，如高导热、耐腐蚀、高强度的复合材料。这些材料的应用将进一步提高磷酸缠绕螺旋管冷凝器的传热效率和可靠性，延长设备使用寿命。

2. 智能化与数字化控制

结合的传感器技术和自动化控制系统，实现对磷酸缠绕螺旋管冷凝器的智能化控制。通过实时监测和数据分析，自动调整冷却水的流量、温度等参数，优化冷凝器的运行状态，提高能源利用效率和运行的稳定性。数字孪生技术将实现虚拟仿真与实时控制的闭环优化，故障预警准确率>98%，支持无人值守运行。

3. 大型化与集成化发展

为了满足大规模工业生产的需求，磷酸缠绕螺旋管冷凝器将朝着大型化和集成化的方向发展。通过优化设计和制造工艺，提高设备的单机处理能力，同时将多个冷凝器集成在一起，形成冷凝系统，实现更高效的热量回收和利用。

4. 绿色化与可持续发展

随着环保政策的日益严格和“双碳"目标的推进，磷酸缠绕螺旋管冷凝器将在节能减排方面发挥更大作用。通过优化热交换过程、提高能源利用效率，减少化工生产过程中的碳排放和能源消耗，推动化工行业的绿色转型和可持续发展。

磷酸缠绕螺旋管冷凝器凭借其高效传热、耐腐蚀、紧凑结构和智能化控制等优势，在化工领域具有广泛的应用前景。随着材料科学和控制技术的不断发展，该设备将不断创新和完善，为化工生产提供更高效、更可靠、更环保的热管理解决方案。
