制药冷却碳化硅换热设备结构解析

在制药工业中，碳化硅换热设备凭借其优异的耐腐蚀性、高热导率和耐高温性能，成为高温、强腐蚀工况下温控的核心装备。其结构设计围绕碳化硅材料的特性展开，通过模块化、密封强化和流道优化等技术，解决了传统金属换热器在制药场景中的泄漏、污染和效率低下等问题。

一、核心结构组成

换热元件：碳化硅管束或板片

材料特性：碳化硅（SiC）陶瓷具有耐腐蚀（对酸、碱、盐呈化学惰性）、高热导率（120-270 W/(m·K)）、耐高温（熔点2700℃，长期使用温度达1600℃）和低热膨胀系数（仅为不锈钢的1/3）等优势。

结构形式：

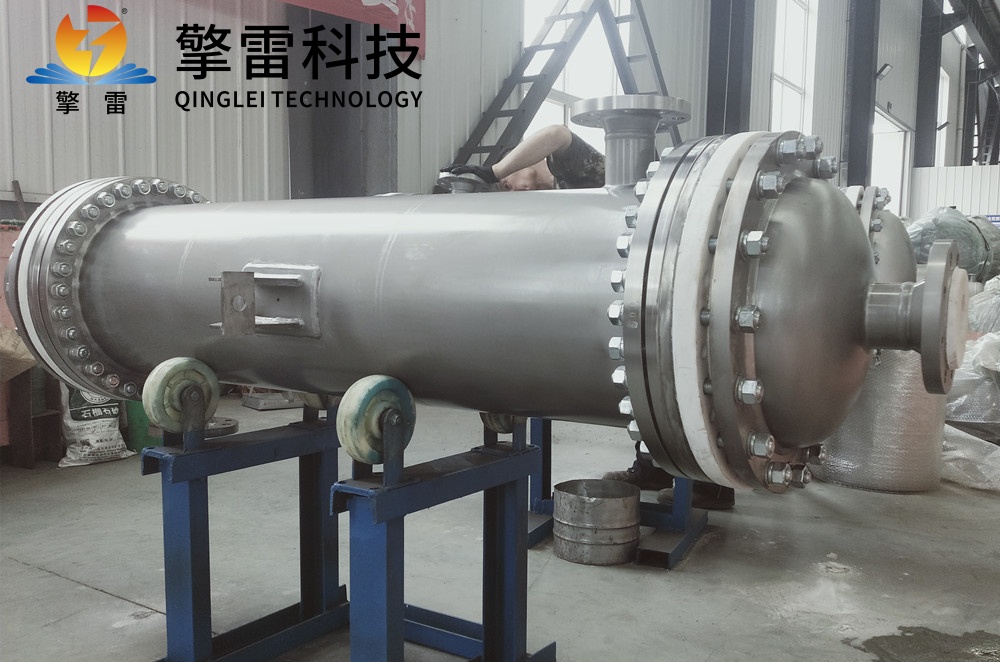

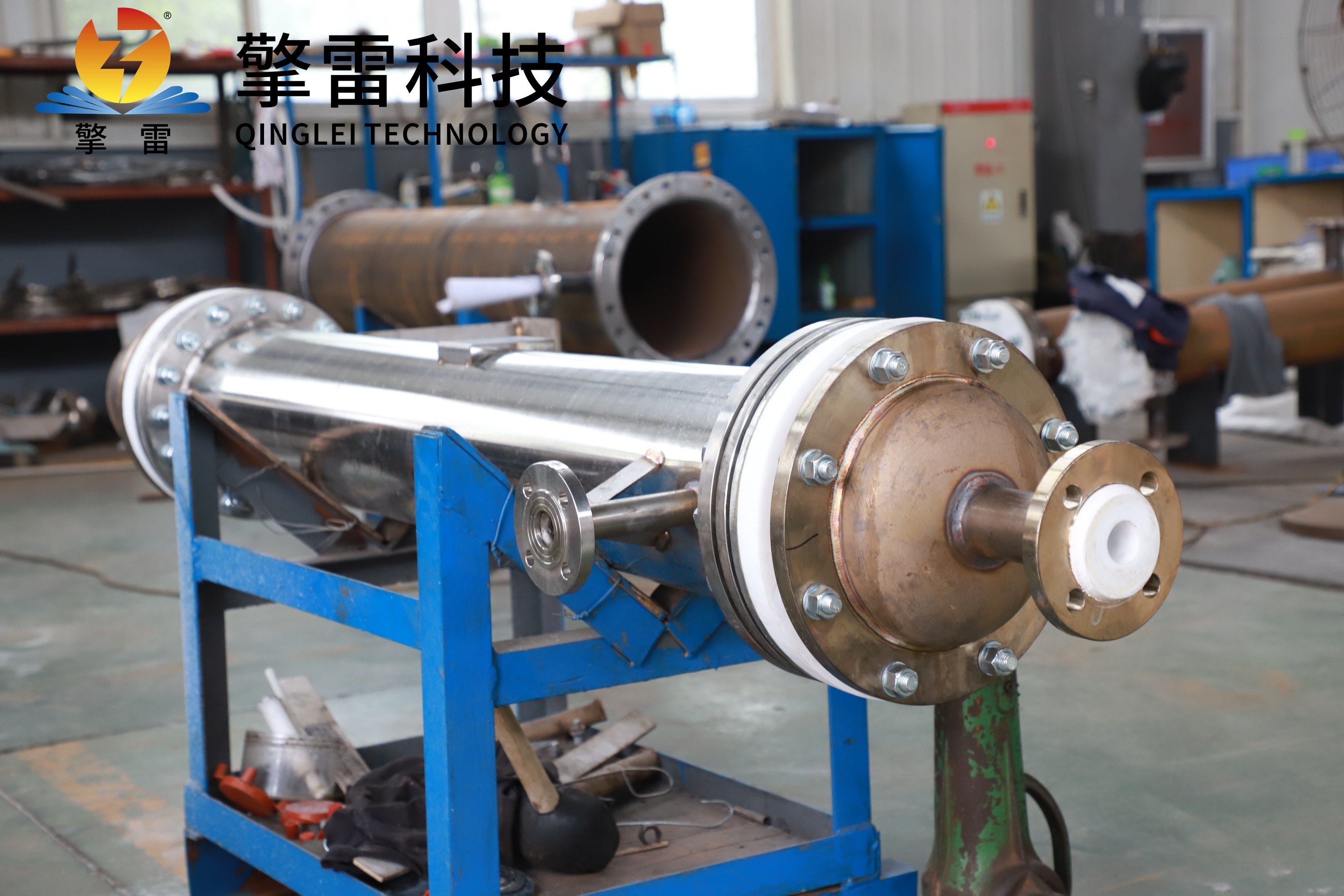

管式：碳化硅管垂直排列，形成列管式结构，适用于高温流体换热。例如，某企业采用四管程碳化硅换热器，反应温度波动范围缩小至±0.5℃，产品纯度达99.95%。

板式：多层碳化硅薄板叠加，通过精密磨削形成均匀流道，换热面积密度达500-800 m²/m³，适用于高粘度或小流量流体。

螺旋板式：螺旋通道延长流体路径，强化传热，同时通过自由浮动机制吸收热膨胀应力，解决热应力导致的泄漏问题。

密封结构：双管板与弹性补偿设计

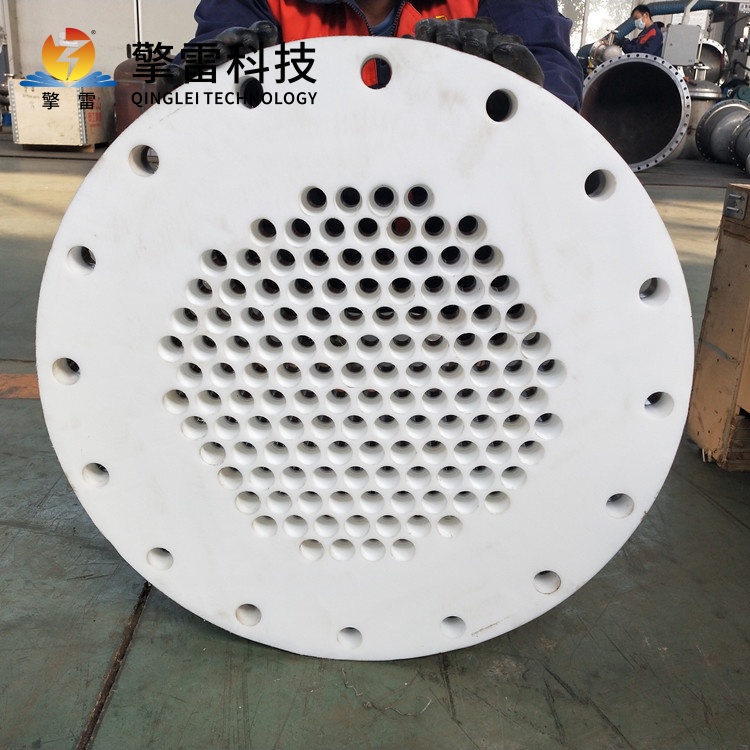

双管板密封：内管板直接与碳化硅管焊接，承受介质压力；外管板与壳体连接，形成二次密封屏障。两层管板间设置检漏腔，通过压力传感器实时监测密封状态，泄漏风险降低至0.001%/年。

弹性补偿设计：采用内弹簧压紧或柔性结构（如浮头式设计），允许管束在温差作用下自由伸缩，避免因热应力导致的开裂或泄漏。例如，在头孢类原料药合成中，浮头结构通过吸收热胀冷缩变形（年变形量≤0.01mm），确保设备长期稳定运行。

外壳与支撑结构

金属外壳：通常采用不锈钢或钛合金，兼顾耐腐蚀性与机械强度，同时满足制药行业对设备卫生的严格要求。

隔热层：外壳与碳化硅元件间填充硅酸铝耐火纤维，既解决密封问题，又能缓冲机械震动，减少热量损失。

模块化设计：支持单管束或管箱独立更换，维护时间缩短至4小时，较传统设备减少80%停机损失。例如，某中药厂采用模块化碳化硅换热器后，清洗周期延长至18个月，年减少蒸汽消耗1.2万吨。

二、关键技术创新

螺旋缠绕管束

换热管以3°-20°螺旋角反向缠绕，形成多层立体传热面，单台设备传热面积可达5000m²，是传统设备的3倍。

螺旋结构产生≥5m/s²离心力，管程边界层厚度减少50%，污垢沉积率降低70%；自由段管束可轴向伸缩，吸收热膨胀应力，设备运行稳定性提升90%。

微通道与仿生流道设计

微通道技术：开发管径<1mm的微通道碳化硅换热器，传热面积密度达5000m²/m³，显著提升换热效率。例如，在丙烯酸生产中，冷凝效率提升40%，蒸汽消耗量降低25%。

仿生流道设计：采用3D打印技术制造仿生树状分叉流道，降低压降20-30%，进一步优化流体分配。在PTA生产中，冷凝效率提升35%，年节约冷却水用量达30万吨。

高密封与抗振结构

双O形环密封：形成独立腔室，内腔充氮气保护，外腔集成压力传感器与有毒气体报警器，泄漏率较传统设备降低90%。

抗振支撑结构：采用碳化硅-金属复合结构，解决热膨胀差异问题，防止管束振动，确保长期稳定运行。

三、应用场景与优势

原料药合成

在高温反应后，需快速冷却物料以控制反应选择性。碳化硅设备通过高效传热，将冷却时间缩短50%，提高生产效率。例如，在抗生素发酵过程中，设备实时调节发酵液温度，使菌种代谢效率提升15%，产物收率提高8%。

药物结晶

结晶过程对温度控制要求严苛，不同降温速率直接影响药物晶型、粒度和纯度。碳化硅设备通过PID算法实现温度闭环控制，超调量控制在±0.2℃范围内，确保结晶质量。在胰岛素纯化中，设备使杂质去除率达99.9%，产品纯度提升至99.5%。

溶剂回收

制药过程中产生大量含溶剂废气或废液，需通过冷却实现溶剂冷凝回收。碳化硅设备高效冷却性能使溶剂回收率提升20%，降低生产成本。例如，在垃圾焚烧尾气处理中，设备抗热震性能优异，年维护成本降低75%。

高温灭菌

在灭菌中，碳化硅设备通过高温蒸汽与低温冷却的快速切换，使灭菌时间缩短30%，能耗降低25%。其耐高温特性确保了灭菌过程的稳定性与安全性。
