水冷列管式换热器在化工领域的应用

水冷列管式换热器作为化工生产中的核心设备，凭借其高效传热、结构可靠、适应性强等特性，在高温差、大负荷工况下发挥着关键作用。本文将从技术原理、性能优势、典型应用及未来趋势四个维度，系统解析其在化工领域的核心价值。

一、技术原理：热传导与对流的协同增效

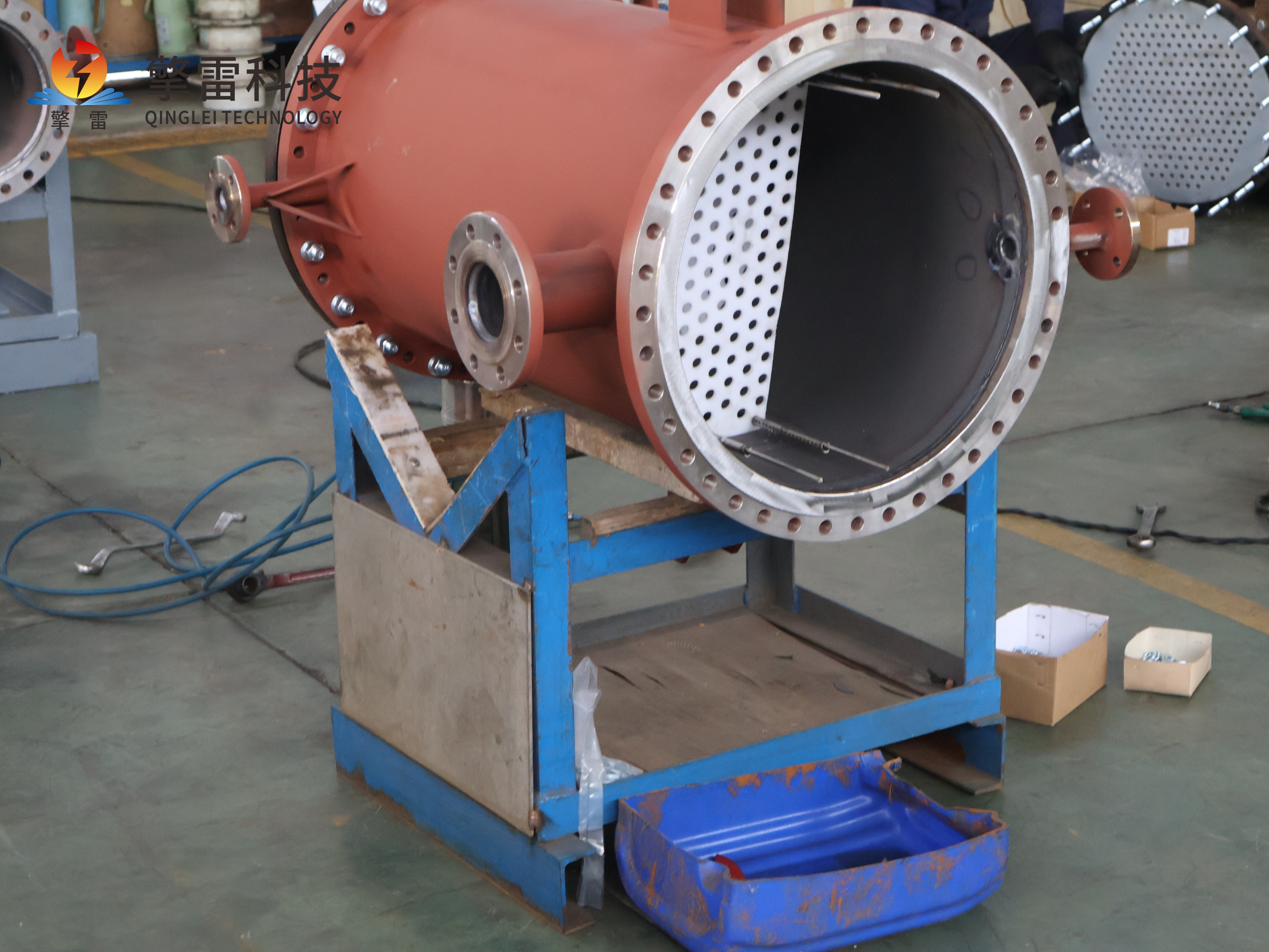

水冷列管式换热器通过管内冷却水与管外高温介质的热交换实现高效冷却，其核心结构由五大部件精密协同构成：

壳体：采用高强度、耐腐蚀材料（如碳钢、不锈钢）制成，可承受压力≤35MPa、温度≤600℃的工况，为流体提供安全容纳空间。

管束：由多根平行排列的换热管（如Φ19×2mm不锈钢换热管）组成，是实现热量传递的核心部件。管束排列方式（正三角形或正方形）直接影响传热效率与清洗便利性。

管板：通过焊接或胀接工艺固定换热管，高精度加工控制孔距偏差≤0.1mm，保障管束安装精度和密封性。

封头：快开式设计单次清洗时间缩短至30分钟，便于设备安装和维护。

折流板：弓形折流板缺口25%，引导冷却水多次改变流向，增强湍流程度，使换热效率提升40%；优化间距后传热系数可提升25%。

其工作原理基于热传导与对流协同增效：高温介质在壳程内流动，热量通过管壁传递至管内冷却水；折流板引导冷却水形成湍流，破坏热边界层，显著提升传热效率。实验数据显示，折流板间距从300mm优化至200mm后，传热系数提升25%。

二、性能优势：高效、可靠与适应性的平衡

高效传热与节能降耗：

传热系数突破：通过优化管束排列（正三角形排列使单位体积内换热管数量增加20%）、湍流增强设计（螺旋折流板使雷诺数突破10⁴）及材料升级（碳化硅复合管导热系数达120-200W/(m·K)），传热系数可达13600 W/(m²·℃)，较传统设备提升30%-50%。

能源效率优化：在炼油厂加氢裂化装置中，双程设计使设备体积缩小30%，传热效率提升40%，年节电约20万kW·h；在锅炉烟气冷却中，热能利用效率提升15%，年节约标准煤10万吨。

耐高温与耐腐蚀性：

耐高温：碳化硅管束熔点高达2700℃，可在1600℃长期稳定运行，短时耐受2000℃以上高温。例如，在光伏多晶硅生产中，设备可在1200℃高温下连续运行5000小时无腐蚀，回收效率85%。

耐腐蚀：钛合金管束在湿氯气环境（温度85℃、浓度12%）下连续运行5年，腐蚀量<0.2mg/cm²，寿命较传统不锈钢设备延长3倍；在盐酸冷凝工况中，碳化硅涂层设备耐温达1200℃，寿命超10年。

模块化与智能化设计：

模块化设计：支持单管束快速更换，维护时间缩短70%。例如，某炼油厂通过单管束更换将停机时间从72小时缩短至8小时，停机损失降低90%。

智能监测系统：集成光纤光栅传感器与数字孪生技术，实时监测管壁温度梯度、流体流速等参数，故障预警准确率>98%，支持无人值守运行，非计划停机率降低50%。

三、典型应用：覆盖化工生产全流程的核心装备

反应过程温度控制：

合成氨工艺：利用双程列管式热交换器将高温合成气冷却至450-500℃，同时回收热量预热原料气，提升反应转化率15%。

抗生素发酵：通过316L不锈钢材质确保无菌要求，表面粗糙度Ra≤0.4μm防止微生物附着，传热效率提升20%，晶体纯度达99.9%。

精馏与分离优化：

甲醇/乙醇精馏：替代传统单程设备后，传热效率提升40%，设备体积减少30%，年增产甲醇2万吨。

PTA生产：采用螺旋槽管结构，氧化反应热回收效率提升18%，年减排CO₂达8万吨。

高温高压工况处理：

加氢裂化装置：在350℃、10MPa工况下，设备变形量<0.1mm，年节电约20万kW·h。

硫酸生产：在浓硫酸冷却工段中，碳化硅换热器连续运行5年无泄漏，寿命较传统设备延长3倍。

腐蚀性介质处理：

核电余热回收：服务于第四代钠冷快堆，碳化硅-石墨烯复合管束在650℃/12MPa参数下实现余热导出，系统热效率突破60%，年节约标准煤10万吨。

海水淡化：选用254SMO超级奥氏体不锈钢或钛合金管束，耐蚀性能提升3-5倍，适应海水强腐蚀环境。

四、未来趋势：材料、结构与智能化的深度融合

材料创新：

石墨烯/碳化硅复合材料：耐温范围扩展至-196℃至1500℃，导热系数提升50%，设备寿命延长至30年以上。

纳米涂层技术：实现自修复功能，进一步降低腐蚀速率，延长设备使用寿命。

结构优化：

3D打印流道设计：比表面积提升至500㎡/m³，传热系数突破12000 W/(m²·℃)，满足超高效换热需求。

双壳程设计：通过隔板将壳体分为两个独立流道，实现冷热流体逆流换热，热回收率提高至90%。

智能化控制：

AI自适应调节：基于介质浓度、温度变化自动优化运行参数，清洗频率降低40%，维护成本减少60%。

余热资源交易平台：建立点对点能源交易系统，实现化工园区内余热资源的优化配置，年交易额超2000万元，碳配额收益增加15%。

结语

水冷列管式换热器通过双程流动设计、湍流强化传热及模块化结构三大核心创新，实现了传热效率与工程可靠性的双重突破。在化工领域，其广泛应用于反应温度控制、精馏优化、高温高压工况及腐蚀性介质处理等关键环节，显著提升生产效率并降低能耗。随着材料科学、智能技术与制造工艺的深度融合，水冷列管式换热器将向更高效率、更广应用场景演进，为化工行业节能降耗、工艺优化及绿色转型提供关键支撑。
