螺纹螺旋缠绕换热器：高效传热与紧凑设计的工业革新

一、技术原理与结构创新

螺纹螺旋缠绕换热器通过将换热管以螺旋轨迹紧密缠绕于中心筒体，形成复杂的三维流道，实现了传热效率与结构紧凑性的双重突破。其核心结构包括：

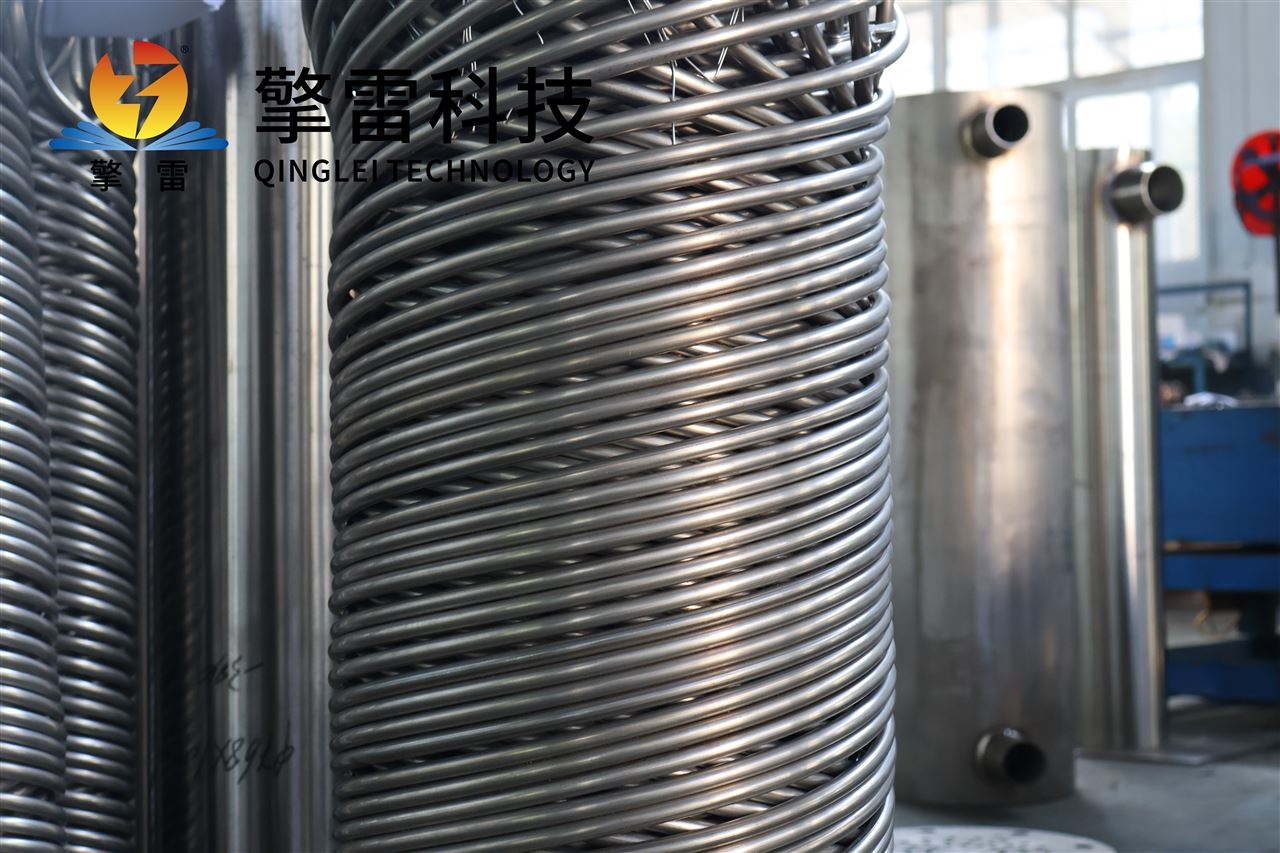

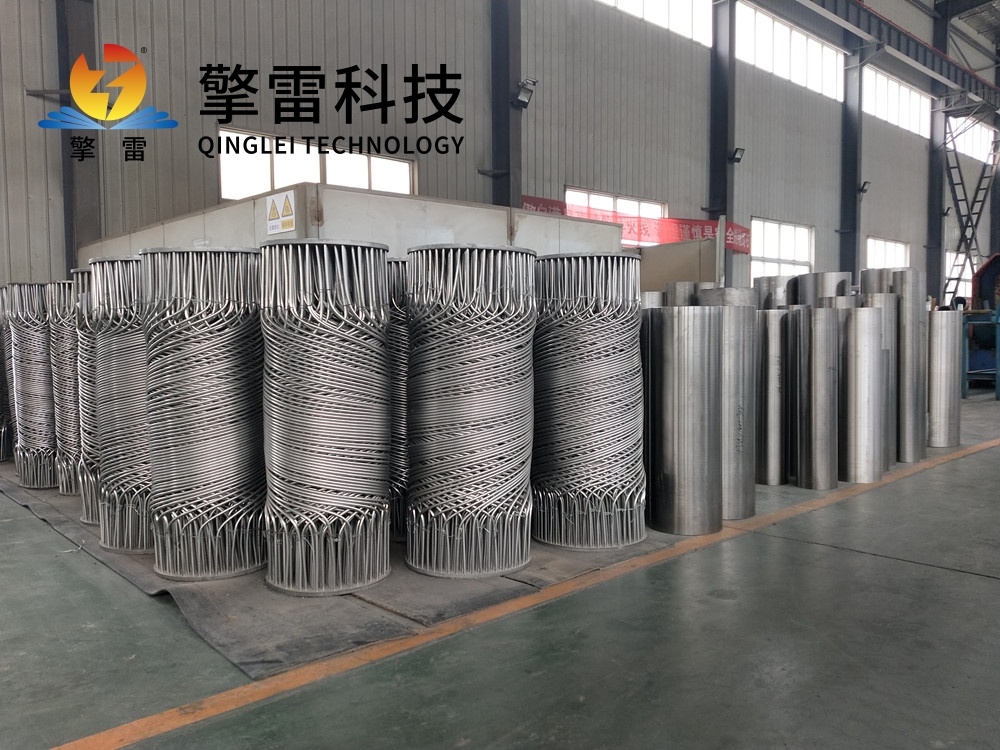

螺旋缠绕管束：采用316L不锈钢、钛合金或碳化硅复合材料制成的换热管，以3°-20°的螺旋角分层反向缠绕，相邻层间通过定距件保持均匀间距，形成多层立体螺旋通道。这种设计使流体在管内产生离心力驱动的二次环流，与主流叠加形成强烈湍流，显著提升传热性能。

中心筒与壳体：中心筒作为管束支撑结构，通常为圆柱形；壳体则采用碳钢或不锈钢制造，为管内外流体提供封闭的换热空间。进出口接管分别连接热流体与冷流体，端盖固定管束两端，确保流体按设计路径流动。

自支撑弹性结构：螺旋缠绕的管束形成自支撑体系，无需或仅需少量支撑板，减少了流动死区与阻力损失。同时，管束的弹性设计可吸收热胀冷缩产生的应力，避免因热应力导致的泄漏或变形。

二、核心优势：高效、紧凑与耐用

高效传热

传热系数提升：螺旋流动产生的强烈湍流使传热系数达13,600-14,000 W/(m²·K)，较传统列管式换热器提升2-5倍。例如，在乙烯裂解装置中，冷凝效率提升40%，乙烯产率增加1.2个百分点。

温差利用率优化：逆流设计使对数平均温差（LMTD）利用率提升30%，端面换热温差仅2℃，余热回收率显著提高。在炼油厂催化裂化装置中，年节约蒸汽1.2万吨，碳排放减少8000吨。

结构紧凑

单位体积换热面积大：通过螺旋缠绕设计，单位体积传热面积可达1500-2500 m²/m³，是传统设备的3-7倍。例如，处理50吨/小时牛奶的UHT灭菌生产线，采用该设备后体积缩小70%，重量减轻30%，基建投资节省42%。

空间适应性：紧凑的结构使其特别适用于空间受限的工业场所，如海洋平台、核电设备及精密化工装置。在LNG液化装置中，单台设备连续运行6个月无需清洗，系统压降控制在0.05MPa以内。

耐腐蚀与长寿命

材料创新：采用316L不锈钢、钛合金或碳化硅复合管束，耐受含Cl⁻、有机酸及糖分的食品介质。例如，在湿氯气环境中连续运行5年无腐蚀，寿命较传统设备延长3倍。

抗污垢设计：螺旋流动产生的剪切应力达15-20 Pa，有效抑制污垢沉积。某果汁加工企业应用案例显示，设备连续运行6个月后污垢系数仅0.0002 m²·K/W，清洗周期延长至传统设备的3倍。

三、应用场景：覆盖工业全链条

石油化工与天然气处理

在蒸馏回流、余热回收及反应热回收等工艺中，该设备可提升生产效率并优化工艺条件。例如，在加氢裂化装置中替代传统U形管式换热器，减少法兰数量，降低泄漏风险。

在LNG液化、低温甲醇洗及空气分离等装置中，凭借其耐低温、高压特性成为核心传热单元，BOG再冷凝处理量提升30%，冷能回收效率达85%。

电力行业

在核电/火电余热回收系统中，系统热耗降低12%，年减排CO₂超万吨。

在发电机油冷却系统中，采用抗振动设计适应复杂海况，占地面积缩小40%。

食品与制药行业

在乳制品UHT灭菌工艺中，牛奶在0.5秒内完成升温-杀菌-冷却全过程，维生素C保留率较传统设备提高12%，能耗降低35%。

在啤酒发酵控温中，通过物联网传感器实时监测温度，AI算法自动调节冷却介质流量，温度波动控制在±0.3℃以内，产品合格率提升至99.8%。

制冷与空调领域

作为冷凝器和蒸发器使用，提高制冷效率并降低能耗。在数据中心冷却系统中，PUE值优化至1.2以下，大幅降低能耗。

四、未来趋势：智能化与绿色化

材料创新

研发碳化硅-石墨烯复合材料，导热系数突破300 W/(m·K)，抗热震性提升300%，支持700℃超临界工况。

开发耐氢脆、耐氨腐蚀材料体系，拓展高温应用边界。

结构优化

采用3D打印技术实现复杂管束一体化成型，传热效率提升25%，耐压能力提高40%。

通过异形缠绕技术优化流体分布，传热效率再提升10%-15%。

智能化控制

集成物联网传感器与AI算法，实现预测性维护，故障预警准确率达98%。

通过数字孪生技术构建虚拟设备模型，实现远程监控与智能调控，设计周期缩短50%。

节能环保

采用闭环回收工艺，钛材利用率达95%，单台设备碳排放减少30%。

构建热-电-气多联供系统，能源综合利用率突破85%，助力碳中和目标实现。
