列管式油水换热器标准解析

一、核心结构标准

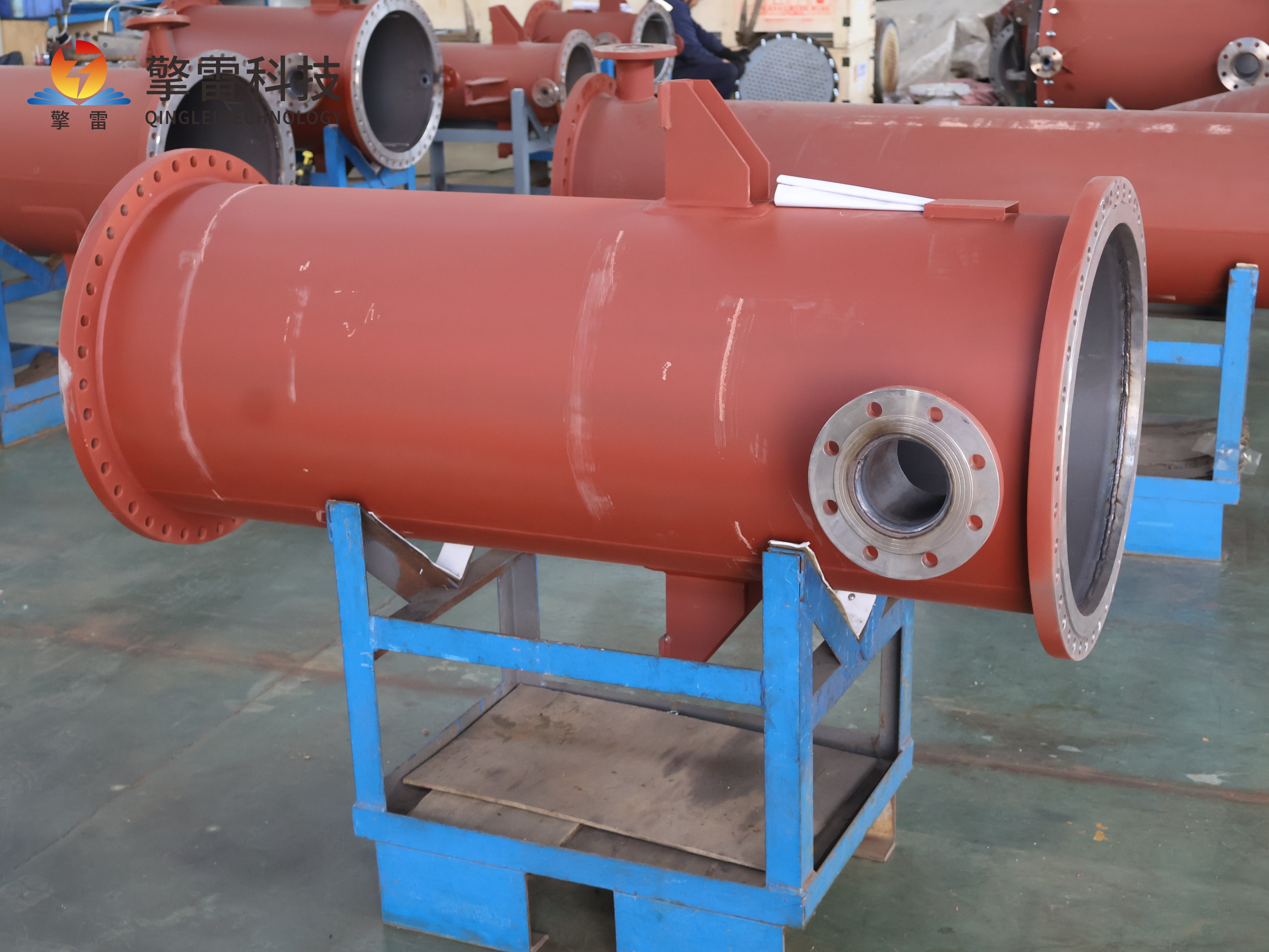

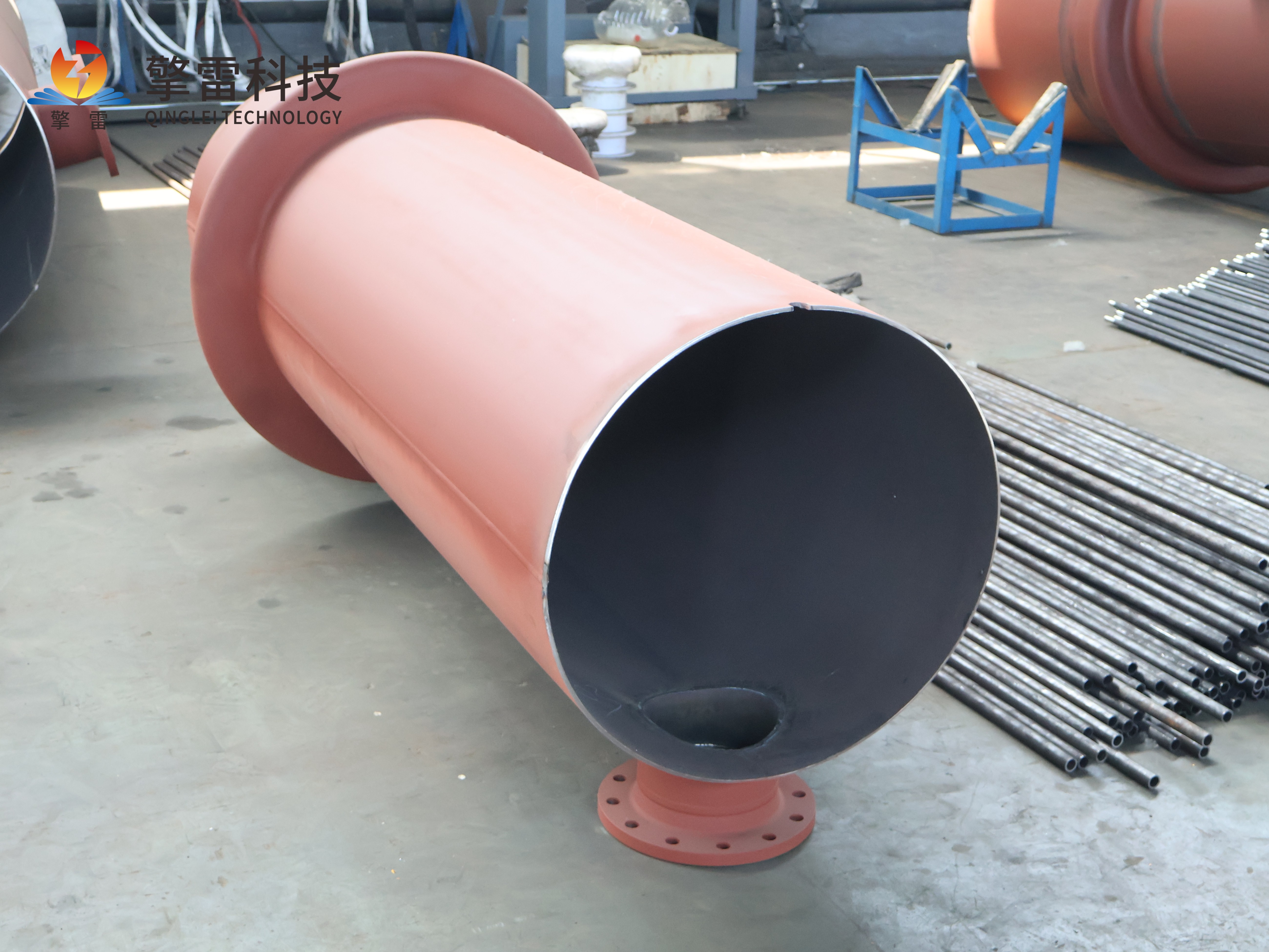

壳体

材质：采用碳钢或不锈钢，设计压力≤35MPa，温度≤600℃，可承受工况。例如，某石化项目壳体设计压力达32MPa，温度550℃，满足高温高压需求。

密封性：通过高精度加工控制孔距偏差≤0.1mm，确保法兰连接处压力耐受达4MPa，泄漏率<0.01%。

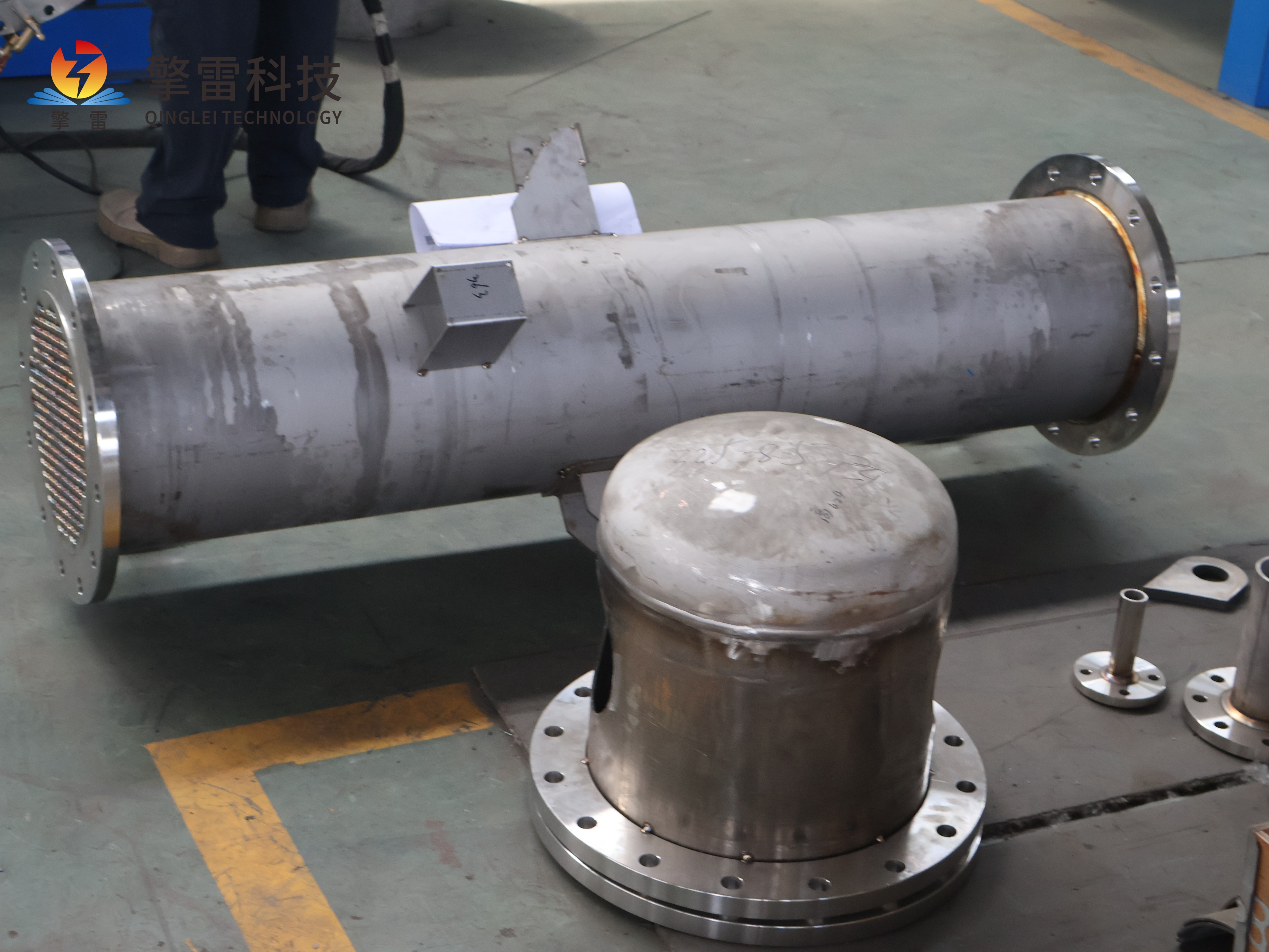

管束

排列方式：采用多层螺旋缠绕或直列式排列，增大换热面积。例如，某项目采用2000根换热管（Φ19×2mm或Φ25×2.5mm不锈钢管），总换热面积达300㎡，实现每小时500吨工艺流体冷却。

材质选择：根据介质腐蚀性选用316L不锈钢、哈氏合金或钛合金。例如，钛材在氯碱工业中寿命超10年，较传统不锈钢设备延长4倍。

管板

连接工艺：通过焊接或胀接固定换热管，胀接工艺使管板与管子连接处压力耐受达4MPa。

加工精度：高精度加工控制孔距偏差≤0.1mm，确保流体均匀分布。

封头

设计类型：快开式设计单次清洗时间缩短至30分钟，某乳品厂采用后设备年停机时间减少200小时。

折流板

结构优化：采用弓形+盘环形组合折流板，使壳程流体呈螺旋流动，湍流度提高60%，污垢热阻降低50%。某炼油厂应用后，热回收效率从65%提升至85%，年节约蒸汽5万吨，CO₂排放减少4.2万吨。

二、性能参数标准

传热系数

范围：1500-3500 W/(m²·K)，较板式换热器提升10%-15%，适用于大流量、高温差场景。例如，某炼油厂利用设备回收催化裂化装置余热，传热系数达2800 W/(m²·K)，年减排CO₂ 10万吨。

高效设计：螺旋扁管、波纹管等异形管束使传热系数达5000-10000 W/(㎡·℃)，较传统光管提升40%-60%。

冷凝效率

蒸汽工况：冷凝效率达98%，显热回收率超90%。某电力项目采用后，蒸汽冷凝效率提升30%，年节约标准煤2000吨。

压力损失

控制范围：压力损失一般在几百帕到几千帕之间，设计时需控制在合理范围内，通常不超过工作压力的10%-20%。

热效率

范围：70%-95%，通过优化设计和操作条件可进一步提高。例如，采用分程设计（双管程+四壳程组合）实现温差梯度精准控制，平均传热温差利用率达95%。

三、材料与耐腐蚀性标准

管束材质

不锈钢：316L不锈钢适用于大多数中性介质，耐腐蚀性强。

钛合金：耐氯离子腐蚀，适用于海水淡化及湿法冶金，使用寿命超20年。

哈氏合金：适用于强腐蚀性介质，如浓硫酸、盐酸等。

双相不锈钢（2205）：耐点蚀当量（PREN）达35，适用于高盐度废水处理。

涂层技术

石墨烯涂层：热导率提升200%，耐温范围扩展至-196℃至800℃，抗结垢性能显著提升。

陶瓷涂层：提升管束表面硬度，减少磨损和腐蚀。

四、智能化与控制标准

数字孪生技术

通过CFD仿真构建设备三维模型，流体动力学参数误差<3%，实现剩余寿命预测误差<8%。某石化企业应用后，故障预测准确率提升至85%，非计划停机减少60%。

AI算法优化

集成机器学习算法的变频调节系统响应时间<30秒，根据工艺需求自动调节换热介质流量，温度波动控制在±1℃以内。在连续式丙酮生产装置中，溶剂回收率提升至98%，年节约原料成本超百万元。

远程监控与故障预警

通过物联网传感器实时监测温度、压力、流量等参数，实现远程调控与故障预警。例如，利用振动传感器与AI算法提前2-3个月预测轴承、换热管故障，维护成本降低50%。

五、应用场景与工况适配标准

石油化工

催化裂化装置：冷却高温反应油，回收热量用于原料预热。

加氢裂化装置：将原油温度加热至150℃，炉气温度降至200℃以下，输送能耗降低20%。

电力行业

汽轮机润滑系统：将油温控制在40-50℃，保障机组稳定运行。

锅炉给水加热：利用烟气余热预热给水，提升锅炉效率5%-8%。

冶金行业

连铸机液压系统：冷却液压油至60℃，延长设备寿命。

高炉煤气冷却：处理800℃高温气体，年减排CO₂超万吨。

新兴领域

氢能储能：冷凝1200℃高温氢气，系统能效提升25%。

光伏产业：冷却还原炉高温气体，保障单晶硅纯度。

数据中心冷却：通过液冷技术将服务器温度控制在安全范围内，提升能效比（PUE）至1.2以下。
